2.2 流程图绘制软件：免费的Visio替代品
善用佳软：高效能人士的软件应用之道
相比其他类型的软件，流程图绘制工具的种类不算很多，最广为人知的应该是MS Visio。对实力雄厚的机构来讲，这不失为较好的选择，但对个人偶尔应用或较简单的流程图而言，支付1000元（标准版）或4000元（专业版）的价格恐怕远非良策。此时，不妨试一下免费、开源软件，或在线应用之，来作为Visio的替代方案。
从一般原则来看，软件选择并无固定方案，而会受应用频度、应用深度、用户风格的影响。因此，本文在修订时，放弃了原来“以软件为切入点”的写法，改为“按用户需求进行分类”。
2.2.1 偶尔使用流程图的选择
如果你只是偶尔使用流程图软件，那么你很有可能属于以下介绍的三种情况之一，请对号入座吧。
1．或许你已经有了流程图绘制软件
如果你已经安装了如下软件，则足以应对简单的流程图。
MS Office绘图功能：在MS Office中，PowerPoint可绘制流程图。当然，Word和Excel也有绘图功能，但不如PowerPoint好用。
WPS：个人免费版的WPS可全面模仿MS Office，当然也可以进行绘图。
OpenOffice Draw：开源的OpenOffice.org，提供了强大的Draw（画图）组件，比MS Office更加强大。
如同MS Office的Word或Powerpoint中有画图功能一样，OpenOffice.org也具有画图功能，并且以独立的OpenOffice.org Draw的形式表现。当然，不会有人因为画流程图而装全套OOo（下载包90MB，安装后170MB），而是有了OOo再用来画图（还可以输出PDF、进行数据库管理、做电子表格、做演示文档）。OOo是一个伟大的开源软件，给Linux和Windows用户以无须付费便可享受高质量办公软件的自由。它与MS Office的文档兼容不错，当然也不排除个别问题（网上有句名言：没有软件能100%兼容MS Office格式，MS自己也不能）。
2．免费在线应用，轻松绘制流程图
在线应用使用简单，无须安装，是偶尔使用的首选方案。
（1）Lovely Charts。
访问地址：http://www.lovelycharts.com，其界面如图2-4所示。
Lovely Charts是一款强大的在线图表绘制工具，可以让您的图表看上去更美。其特色功能主要有两点：一是提供吸引人的图标；二是可以确保让这些图标对齐。除了传统的圆圈和方框之外，Lovely Charts还提供了一系列新图标。此外，由于图标是用Flash制作的，因而这些元素可以轻而易举地调整大小。而它提供的对齐工具则可以允许用户选择项目，然后强制对齐。此外，Lovely Charts还宣称有一个非常直观的编辑模式，用户仅仅通过拖拽就可以复制元素。“创建+连接（Create+ Connect）”模式还提供了定位功能，确保图表连线和目标图表连在一起。
Lovely Charts完全是Flash应用，用户要先注册账号，然后才能使用该平台，当然，你在线完成的作品都会保存在你的账号里面，这一点倒是非常安全和方便。
（2）Draw Anywhere。

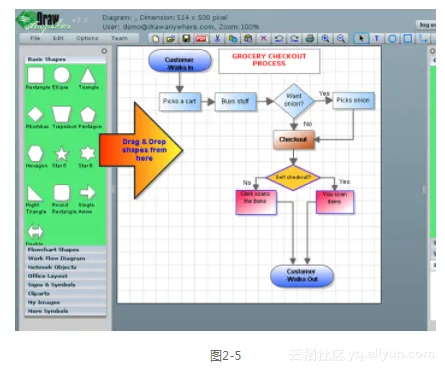

访问地址：http://www.drawanywhere.com，其界面如图2-5所示。
Draw Anywhere支持中文，不注册即可直接试用。和Lovely Charts一样，Draw Anywhere也是基于Flash的，个人觉得在界面专业度上Draw Anywhere更胜一筹，Lovely Charts则更加漂亮。
3．易安装易使用的流程图绘制软件
即便只是偶尔使用，对于那些小巧、安全、易用的软件，也不妨下载、安装、把玩之！

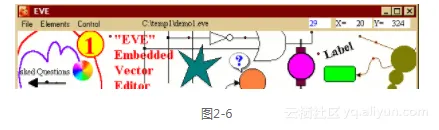

（1）EVE：不足100KB超小矢量绘图程序（如图2-6所示）。
软件名称：EVE (Embedded Vector Editor)。
优点：极为小巧、较易使用。
缺点：功能较少。
其他介绍如下。
- “世界上最小的矢量绘图软件”。
- 菜单、对话框有些乱。
- 可以把程序和绘制的图形捆绑到一个.exe文件中发布，还可以创建一些交互效果。
- EVE Web Edition增加了输入/输出SVG矢量图的功能。

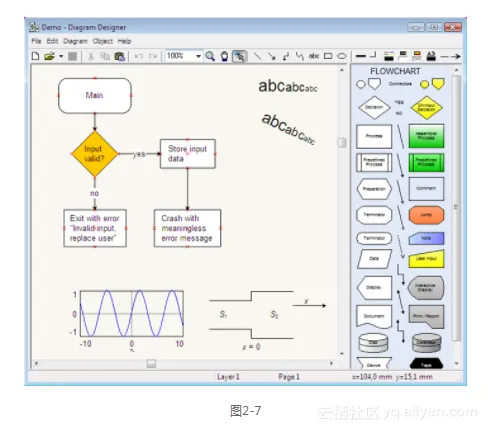

（2）Diagram Designer：700KB的多功能流程图绘制工具（如图2-7所示）。
软件名称：Diagram Designer。
优点：功能丰富、小巧易用、速度快、支持中文界面、有模板库。
缺点：暂无。
主页：http://meesoft.logicnet.dk/DiagramDesigner。
其他介绍如下。
- 自定义对象模板。
- 拼写检查。
- 导入/导出wmf、emf、bmp、jpeg、png、mng、ico、gif以及pcx格式。
- 幻灯片播放。
- 制作简单的数学公式。
- 可以解方程的高级计算器。
- 整合了MeeSoft Image Analyzer用来编辑位图以及其他扩展格式。
- 使用压缩格式，使得文件尺寸最小。
- 网友Zenzen说：“一个小巧免费的流程图绘制工具，Diagram Designer。速度飞快，无需安装。对大多数人来说，无论是画流程图，还是设计界面，或是做一些简单的演示，都够用了。我就想不通为什么一定要使用一些大型的破解软件呢，难道真的有那个必要吗？另外喜欢中文界面的朋友可以下载语言支持包。喜欢玩开源的朋友可以下一个稍微老一点的版本的源码。”
2.2.2 重度流程图用户的选择
1．Dia：跨平台的流程图绘制程序

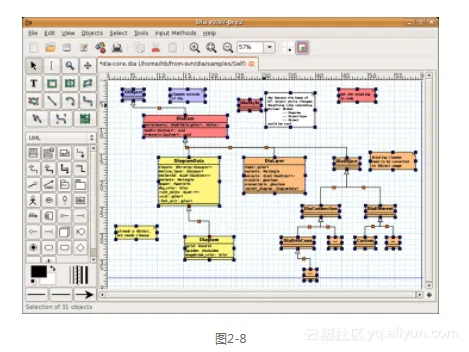

其界面如图2-8所示。
Dia（http://live.gnome.org/Dia）是基于GTK的图形（diagram）绘制程序，适用于Linux、Unix和Windows，以GPL许可发布。通俗地说，这个10MB量级的免费软件代替Visio基本没问题，还被收入了“最好的300款免费软件”。也有些用户认为Dia很多地方不太好用，但无论如何，它是综合性能最高的免费解决方案。
Dia的Windows版安装包可在 http://dia-installer.sourceforge.net 下载，目前为0.97.2版（2011年12月）。说到软件性质，Dia不是Freeware，而是Free Software。Freeware是“免费软件”，只强调不收费；Free Software则是“自由软件”，允许大家不受限制地使用、分发修改、研究，其源代码是开放的。
2．EDraw Mind Map：专业美观的免费流程图绘制软件

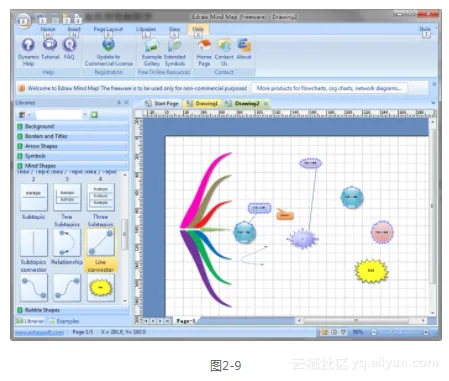

其界面如图2-9所示。
软件名称：EDraw Mind Map。
官方网站：http://www.edrawsoft.com/freemind.php。
作为国产免费软件，EDraw Mind Map终结了流程图软件“好用则价高，免费则难用”的局面。EDraw Mind Map体积小巧、功能丰富，作为免费软件，完全可以满足普通用户绘制流程图的需求。
善用佳软认为，如下五方面的特性，使它成为了出色的软件。
- 易用的标准绘图、格式化工具。
- 预装的丰富的素材库。
- 良好的集成性，可插入office及其他OLE对象。
- 多标签、多页面的组织形式。
- 可输出为通用的网页、pdf、exe格式。
虽然仅为v1.0，试用中也出现过一些bug，但EDraw Mind Map已经使普通用户替换昂贵的Visio成为可能，从而为大家善用佳软、提高效率、减少盗版提供了便利。
2.2.3 小结
没有两个完全相同的软件，因此，也不可能用软件A完全替代软件B。所谓替代，只是用另外一种软件做同样的事——但并非以完全同样的方式。因此，更换了软件的用户要有一个适应和调整的过程。善用佳软必须承认：MS的产品都强大易用，但花高价买一堆用不到的功能，对个人用户来说是很不合算的。并且，散布MS的非公开格式的文档（比如DOC、XLS、PPT）也是不合适的，这就意味着强迫接收者要应用或兼容MS Office，这是不公平的。因此建议用RTF、PDF、HTML等开放格式。
或许，最好的替代是让“免费软件”代替“收费软件”，或让“付费习惯”代替“盗版习惯”。
