power designer pdm生成sql脚本和数据库以及逆向工程

简介: 正向工程:PDM--->sql or database 项目中我们经常需要根据PDM生成sql脚本,然后由sql脚本一起执行到数据库中,如果PDM中表比较多,我们一个个去建的话会很费时间,根据需要我们也可以直接将pdm生成到数据库中。 逆向工程:sql or database --->PDM 有时我们也需要根据sql脚本生成pdm图,或者是数据库的最新信息生成到PDM中
+关注继续查看

正向工程PDM--->sql or database 项目中我们经常需要根据PDM生成sql脚本,然后由sql脚本一起执行到数据库中,如果PDM中表比较多,我们一个个去建的话会很费时间,根据需要我们也可以直接将pdm生成到数据库中。

逆向工程sql or database --->PDM 有时我们也需要根据sql脚本生成pdm图,或者是数据库的最新信息生成到PDM中。

下面一一做介绍说明:

一、pdm生成sql:

        1.Database ---》Database Generation或者 CTRL+G快捷键  打开生成对话框,做下面的相关设置后,点击ok即可生成sql脚本。

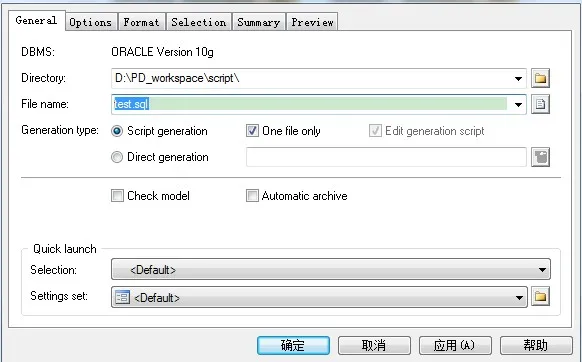

         General标签:



         说明:Directory:生成脚本的保存目录

                     File name:sql脚本名

                     Generation type:生成方式有两种:

                                                     Script generation:生成脚本(这里我们选择生成脚本方式

                                                     Direct generation:直接生成到数据库

                     One file only:生成一个脚本文件(默认选择)

                     Check model:检查模型(一般不检查,有时检查模型会报错)

                     Automatic archive:生成sql同时生成apm(一般不选择)

        Options标签:



       这里的User 一般要去掉,因为用户一般都由DBA去生成,这里我们就不需要去创建了。

       drop table 也要去掉,否则脚本中会有drop语句,若数据库没有这些表 会报错。

       Selection标签:



       在这里我们可以选择要转的PDM以及PDM中哪些对象进行生成sql。

       Preview标签:



       在这里可以预览要生成的脚本信息。

二、pdm直接生成到数据库:

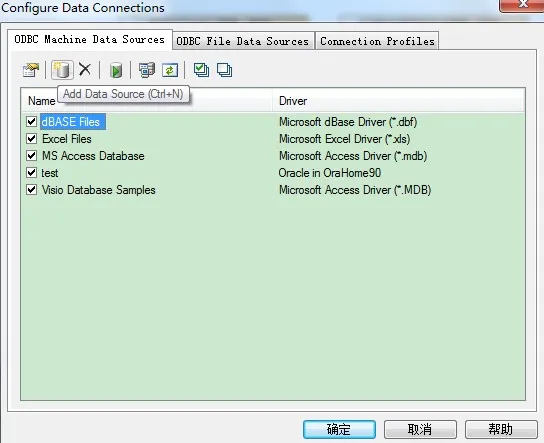

         1.首先配置数据库连接 Database ---》Configure connections,点击Add Data Source



       2.选择系统数据源

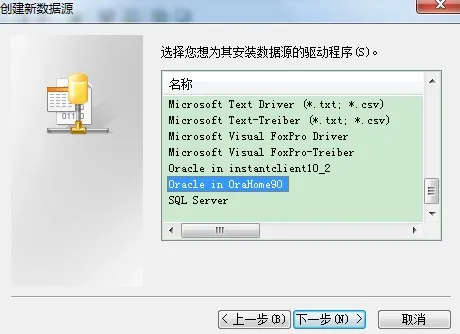

       3.选择数据库驱动



      4.完成数据源创建

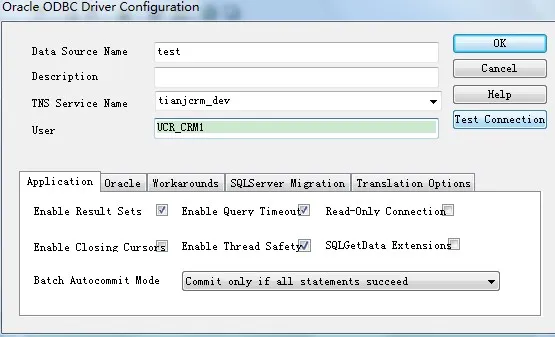

      5.在弹出的配置对话框中,输入自定义的Data Source Name、输入服务名和用户名



     6.点击 Test Connection 进行测试,测试成功,ok



     7.数据库连接配置好后,下面我们就可以生成到数据库,Database ---》Database Generation



     上面选择 Direct generation(直接生成到数据库),选择Edit generation script 表示在生成前可以对脚本做编辑修改

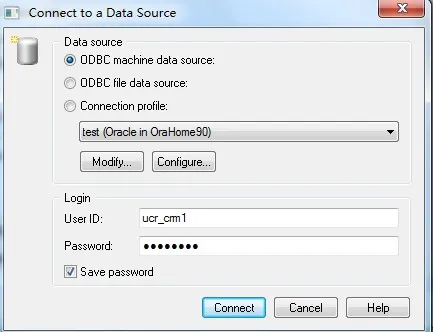

    8.选择连接到一个数据源(这里选择我们上面创建的test数据源),输入用户名密码

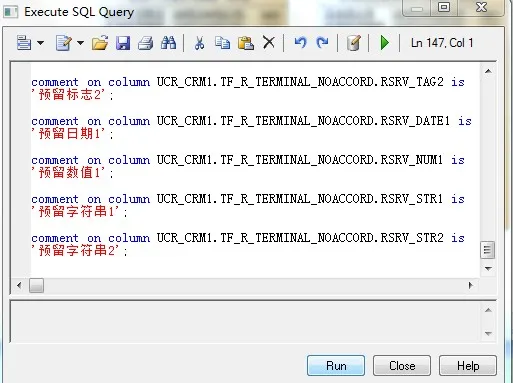

   9.弹出执行对话框,可以对sql做相应编辑,若不需要修改则直接run,至此PDM成功生成到数据库
