Netty如何做到单机百万并发?(二)

简介: Netty如何做到单机百万并发?(二)

select 模型

此模型是 IO 多路复用的最早期使用的模型之一,距今已经几十年了,但是现在依旧有不少应用还在采用此种方式,可见其长生不老。

首先来看下其具体的定义(来源于 man 二类文档):

int select(int nfds, fd_set *readfds, fd_set *writefds, fd_set *errorfds, struct timeval *timeout);

这里解释下其具体参数:

  • 参数一:nfds, 也即 maxfd,最大的文件描述符递增一。这里之所以传最大描述符,为的就是在遍历 fd_set 的时候,限定遍历范围。
  • 参数二:readfds, 可读文件描述符集合。
  • 参数三:writefds, 可写文件描述符集合。
  • 参数四:errorfds, 异常文件描述符集合。
  • 参数五:timeout, 超时时间。在这段时间内没有检测到描述符被触发,则返回。

下面的宏处理,可以对 fd_set 集合(准确的说是 bitmap,一个描述符有变更,则会在描述符对应的索引处置 1)进行操作:

  • FD_CLR(inr fd,fd_set* set) : 用来清除描述词组 set 中相关 fd 的位,即 bitmap 结构中索引值为 fd 的值置为 0。
  • FD_ISSET(int fd,fd_set *set): 用来测试描述词组 set 中相关 fd 的位是否为真,即 bitmap 结构中某一位是否为 1。
  • FD_SET(int fd,fd_set*set): 用来设置描述词组 set 中相关 fd 的位,即将 bitmap 结构中某一位设置为 1,索引值为 fd。
  • FD_ZERO(fd_set *set): 用来清除描述词组 set 的全部位,即将 bitmap 结构全部清零。

首先来看一段服务端采用了 select 模型的示例代码:

//创建server端套接字,获取文件描述符
    int listenfd = socket(PF_INET,SOCK_STREAM,0);
    if(listenfd < 0) return -1;
    //绑定服务器
    bind(listenfd,(struct sockaddr*)&address,sizeof(address));
    //监听服务器
    listen(listenfd,5);
    struct sockaddr_in client;
    socklen_t addr_len = sizeof(client);
    //接收客户端连接
    int connfd = accept(listenfd,(struct sockaddr*)&client,&addr_len);
    //读缓冲区
    char buff[1024];
    //读文件操作符
    fd_set read_fds;
    while(1)
    {
        memset(buff,0,sizeof(buff));
        //注意:每次调用select之前都要重新设置文件描述符connfd,因为文件描述符表会在内核中被修改
        FD_ZERO(&read_fds);
        FD_SET(connfd,&read_fds);
        //注意:select会将用户态中的文件描述符表放到内核中进行修改,内核修改完毕后再返回给用户态,开销较大
        ret = select(connfd+1,&read_fds,NULL,NULL,NULL);
        if(ret < 0)
        {
            printf("Fail to select!\n");
            return -1;
        }
        //检测文件描述符表中相关请求是否可读
        if(FD_ISSET(connfd, &read_fds))
        {
            ret = recv(connfd,buff,sizeof(buff)-1,0);
            printf("receive %d bytes from client: %s \n",ret,buff);
        }
    }

上面的代码我加了比较详细的注释了,大家应该很容易看明白,说白了大概流程其实如下:

  • 首先,创建 socket 套接字,创建完毕后,会获取到此套接字的文件描述符。
  • 然后,bind 到指定的地址进行监听 listen。这样,服务端就在特定的端口启动起来并进行监听了。
  • 之后,利用开启 accept 方法来监听客户端的连接请求。一旦有客户端连接,则将获取到当前客户端连接的 connection 文件描述符。

双方建立连接之后,就可以进行数据互传了。需要注意的是,在循环开始的时候,务必每次都要重新设置当前 connection 的文件描述符,是因为文件描描述符表在内核中被修改过,如果不重置,将会导致异常的情况。

重新设置文件描述符后,就可以利用 select 函数从文件描述符表中,来轮询哪些文件描述符就绪了。

此时系统会将用户态的文件描述符表发送到内核态进行调整,即将准备就绪的文件描述符进行置位,然后再发送给用户态的应用中来。

用户通过 FD_ISSET 方法来轮询文件描述符,如果数据可读,则读取数据即可。

举个例子,假设此时连接上来了 3 个客户端,connection 的文件描述符分别为 4,8,12。

那么其 read_fds 文件描述符表(bitmap 结构)的大致结构为 00010001000100000....0。

由于 read_fds 文件描述符的长度为 1024 位,所以最多允许 1024 个连接。


而在 select 的时候,涉及到用户态和内核态的转换,所以整体转换方式如下:


所以,综合起来,select 整体还是比较高效和稳定的,但是呈现出来的问题也不少。

这些问题进一步限制了其性能发挥:

  • 文件描述符表为 bitmap 结构,且有长度为 1024 的限制。
  • fdset 无法做到重用,每次循环必须重新创建。
  • 频繁的用户态和内核态拷贝,性能开销较大。
  • 需要对文件描述符表进行遍历,O(n) 的轮询时间复杂度。

poll 模型

考虑到 select 模型的几个限制,后来进行了改进,这也就是 poll 模型,既然是 select 模型的改进版,那么肯定有其亮眼的地方,一起来看看吧。

当然,这次我们依旧是先翻阅 linux man 二类文档,因为这是官方的文档,对其有着最为精准的定义。

int poll(struct pollfd *fds, nfds_t nfds, int timeout);

其实,从运行机制上说来,poll 所做的功能和 select 是基本上一样的,都是等待并检测一组文件描述符就绪,然后在进行后续的 IO 处理工作。

只不过不同的是,select 中,采用的是 bitmap 结构,长度限定在 1024 位的文件描述符表,而 poll 模型则采用的是 pollfd 结构的数组 fds。

也正是由于 poll 模型采用了数组结构,则不会有 1024 长度限制,使其能够承受更高的并发。

pollfd 结构内容如下:

struct pollfd {
    int   fd;         /* 文件描述符 */
    short events;     /* 关心的事件 */
    short revents;    /* 实际返回的事件 */
};

从上面的结构可以看出,fd 很明显就是指文件描述符,也就是当客户端连接上来后,fd 会将生成的文件描述符保存到这里。

而 events 则是指用户想关注的事件;revents 则是指实际返回的事件,是由系统内核填充并返回,如果当前的 fd 文件描述符有状态变化,则 revents 的值就会有相应的变化。

events 事件列表如下:


revents 事件列表如下:


从列表中可以看出,revents 是包含 events 的。接下来结合示例来看一下:

//创建server端套接字,获取文件描述符
    int listenfd = socket(PF_INET,SOCK_STREAM,0);
    if(listenfd < 0) return -1;
    //绑定服务器
    bind(listenfd,(struct sockaddr*)&address,sizeof(address));
    //监听服务器
    listen(listenfd,5);
    struct pollfd pollfds[1];
    socklen_t addr_len = sizeof(client);
    //接收客户端连接
    int connfd = accept(listenfd,(struct sockaddr*)&client,&addr_len);
    //放入fd数组
    pollfds[0].fd = connfd;
    pollfds[0].events = POLLIN;
    //读缓冲区
    char buff[1024];
    //读文件操作符
    fd_set read_fds;
    while(1)
    {
        memset(buff,0,sizeof(buff));
        /**
         ** SELECT模型专用
         ** 注意:每次调用select之前都要重新设置文件描述符connfd,因为文件描述符表会在内核中被修改
         ** FD_ZERO(&read_fds);
         ** FD_SET(connfd,&read_fds);
        ** 注意:select会将用户态中的文件描述符表放到内核中进行修改,内核修改完毕后再返回给用户态,开销较大
        ** ret = select(connfd+1,&read_fds,NULL,NULL,NULL);
        **/
        ret = poll(pollfds, 1, 1000);
        if(ret < 0)
        {
            printf("Fail to poll!\n");
            return -1;
        }
        /**
         ** SELECT模型专用
         ** 检测文件描述符表中相关请求是否可读
         ** if(FD_ISSET(connfd, &read_fds))
         ** {
         **   ret = recv(connfd,buff,sizeof(buff)-1,0);
         **   printf("receive %d bytes from client: %s \n",ret,buff);
         ** }
         **/
        //检测文件描述符数组中相关请求
        if(pollfds[0].revents & POLLIN){
            pollfds[0].revents = 0;
            ret = recv(connfd,buff,sizeof(buff)-1,0);
            printf("receive %d bytes from client: %s \n",ret,buff);
        }
    }

由于源码中,我做了比较详细的注释,同时将和 select 模型不一样的地方都列了出来,这里就不再详细解释了。

总体说来,poll 模型比 select 模型要好用一些,去掉了一些限制,但是仍然避免不了如下的问题:

  • 用户态和内核态仍需要频繁切换,因为 revents 的赋值是在内核态进行的,然后再推送到用户态,和 select 类似,整体开销较大。
  • 仍需要遍历数组,时间复杂度为 O(N)。

epoll 模型

如果说 select 模型和 poll 模型是早期的产物,在性能上有诸多不尽人意之处,那么自 Linux 2.6 之后新增的 epoll 模型,则彻底解决了性能问题,一举使得单机承受百万并发的课题变得极为容易。

现在可以这么说,只需要一些简单的设置更改,然后配合上 epoll 的性能,实现单机百万并发轻而易举。

同时,由于 epoll 整体的优化,使得之前的几个比较耗费性能的问题不再成为羁绊,所以也成为了 Linux 平台上进行网络通讯的首选模型。

讲解之前,还是 linux man 文档镇楼:linux man epoll 4 类文档 linux man epoll 7 类文档,俩文档结合着读,会对 epoll 有个大概的了解。

和之前提到的 select 和 poll 不同的是,此二者皆属于系统调用函数,但是 epoll 则不然,他是存在于内核中的数据结构。

可以通过 epoll_create,epoll_ctl 及 epoll_wait 三个函数结合来对此数据结构进行操控。

说到 epoll_create 函数,其作用是在内核中创建一个 epoll 数据结构实例,然后将返回此实例在系统中的文件描述符。

此 epoll 数据结构的组成其实是一个链表结构,我们称之为 interest list,里面会注册连接上来的 client 的文件描述符。

其简化工作机制如下:


说道 epoll_wait 函数,其作用就是扫描 ready list,处理准备就绪的 client IO,其返回结果即为准备好进行 IO 的 client 的个数。通过遍历这些准备好的 client,就可以轻松进行 IO 处理了。

上面这三个函数是 epoll 操作的基本函数,但是,想要彻底理解 epoll,则需要先了解这三块内容,即:inode,链表,红黑树。

在 Linux 内核中,针对当前打开的文件,有一个 open file table,里面记录的是所有打开的文件描述符信息;同时也有一个 inode table,里面则记录的是底层的文件描述符信息。

这里假如文件描述符 B fork 了文件描述符 A,虽然在 open file table 中,我们看新增了一个文件描述符 B,但是实际上,在 inode table 中,A 和 B 的底层是一模一样的。

这里,将 inode table 中的内容理解为 Windows 中的文件属性,会更加贴切和易懂。

这样存储的好处就是,无论上层文件描述符怎么变化,由于 epoll 监控的数据永远是 inode table 的底层数据,那么我就可以一直能够监控到文件的各种变化信息,这也是 epoll 高效的基础。

简化流程如下:


数据存储这块解决了,那么针对连接上来的客户端 socket,该用什么数据结构保存进来呢?

这里用到了红黑树,由于客户端 socket 会有频繁的新增和删除操作,而红黑树这块时间复杂度仅仅为 O(logN),还是挺高效的。

有人会问为啥不用哈希表呢?当大量的连接频繁的进行接入或者断开的时候,扩容或者其他行为将会产生不少的 rehash 操作,而且还要考虑哈希冲突的情况。

虽然查询速度的确可以达到 o(1),但是 rehash 或者哈希冲突是不可控的,所以基于这些考量,我认为红黑树占优一些。

客户端 socket 怎么管理这块解决了,接下来,当有 socket 有数据需要进行读写事件处理的时候,系统会将已经就绪的 socket 添加到双向链表中,然后通过 epoll_wait 方法检测的时候。

其实检查的就是这个双向链表,由于链表中都是就绪的数据,所以避免了针对整个客户端 socket 列表进行遍历的情况,使得整体效率大大提升。

整体的操作流程为:

  • 首先,利用 epoll_create 在内核中创建一个 epoll 对象。其实这个 epoll 对象,就是一个可以存储客户端连接的数据结构。
  • 然后,客户端 socket 连接上来,会通过 epoll_ctl 操作将结果添加到 epoll 对象的红黑树数据结构中。
  • 然后,一旦有 socket 有事件发生,则会通过回调函数将其添加到 ready list 双向链表中。

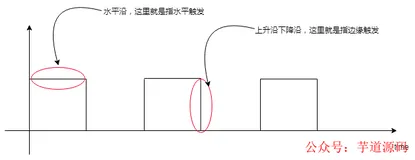

  • 最后,epoll_wait 会遍历链表来处理已经准备好的 socket,然后通过预先设置的水平触发或者边缘触发来进行数据的感知操作。

从上面的细节可以看出,由于 epoll 内部监控的是底层的文件描述符信息,可以将变更的描述符直接加入到 ready list,无需用户将所有的描述符再进行传入。

同时由于 epoll_wait 扫描的是已经就绪的文件描述符,避免了很多无效的遍历查询,使得 epoll 的整体性能大大提升,可以说现在只要谈论 Linux 平台的 IO 多路复用,epoll 已经成为了不二之选。
