树莓派和arduino蓝牙通信

简介: 树莓派上使用蓝牙通信模块来和arduino进行通信,首发在csdn https://blog.csdn.net/qq_33902044/article/details/98465301
+关注继续查看

树莓派和arduino蓝牙通信

树莓派上使用pybluez蓝牙模块

树莓派上使用蓝牙通信模块来进行通信

  1. pybluez的安装
    使用pip工具安装,python2 使用 sudo pip install pybluez 进行安装,python版本使用 sudo pip3 install pybluez 安装

安装pybluez然后进入python import bluetooth 测试是否装好
在这里插入图片描述
没有报错说明安装成功
2.pybluez 使用简要说明
简单的的客户端代码

import bluetooth

bd_addr = "01:23:45:67:89:AB" #arduino连接的蓝牙模块的地址

port = 1

sock=bluetooth.BluetoothSocket( bluetooth.RFCOMM )
sock.connect((bd_addr, port)) #创建连接

sock.send("1") #发送数据
sock.close()  #关闭连接



arduino 上蓝牙模块使用

  1. Arduino HC05 接线
    VCC:接Arduino的5V。

GND:接Arduino的GND。
TXD:发送端,一般表示为自己的发送端,接Arduino的RX。
RXD:接收端,一般表示为自己的接收端,接Arduino的TX。
注意检查下引脚不要接错了,以防烧坏原件。

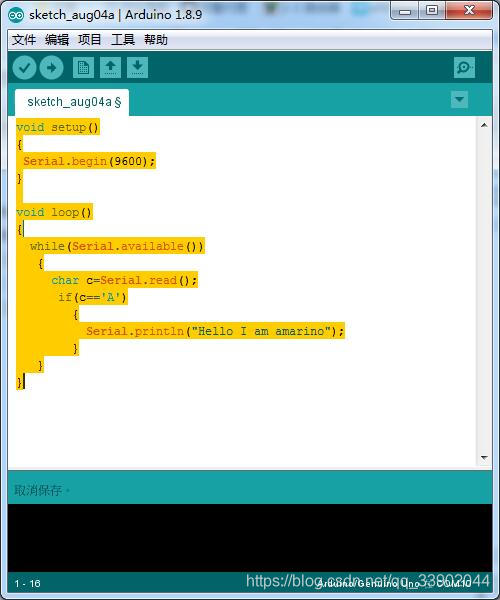

  1. 接好后打开arduino编辑器
    新建blue_tooth

将代码粘贴进编辑器

void setup()
{
 Serial.begin(9600);
}

void loop()
{
  while(Serial.available())
   {
     char c=Serial.read();
     Serial.println("get message is :");
     Serial.println(c);
      if(c=='1')
        {
          Serial.println("hello arduino");
        }
   }
}

在这里插入图片描述
然后先将蓝牙模块的TXD RXD拔掉,编译上传程序。
显示上传成功后即可

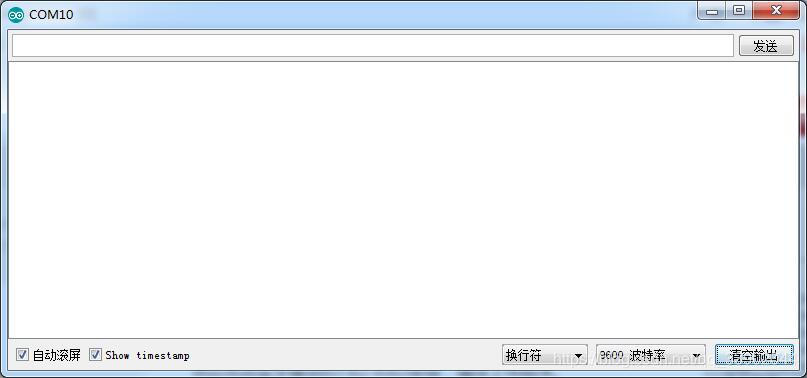

  1. 打开串口调试工具

在这里插入图片描述
树莓派上面运行 代码

import bluetooth

bd_addr = "01:23:45:67:89:AB" #arduino连接的蓝牙模块的地址

port = 1

sock=bluetooth.BluetoothSocket( bluetooth.RFCOMM )
sock.connect((bd_addr, port)) #创建连接

sock.send("1") #发送数据
sock.close()  #关闭连接

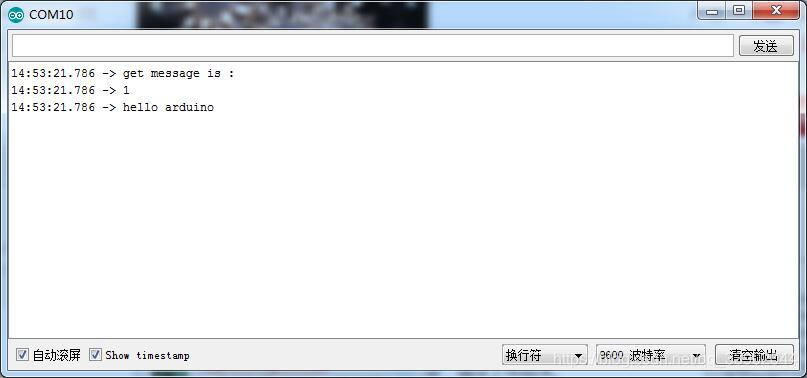

查看arduino串口调试工具
在这里插入图片描述
ok ,显示接收到字符“1”
现在树莓派就可以和arduino说话了。
