Arduino发展到现在，已经有了众多型号和众多衍生控制器推出。在此，列出常用的控制器，做一下介绍。
**Arduino常用型号** *** ***Arduino UNO***
Arduino UNO（图一） 目前使用最广泛的Arduino控制器。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AYJnVOn1-1631150320751)(http://kb.open.eefocus.com/images/a/a8/ArduinoUno_R3_Front_450px.jpg)] 图一
***Arduino MEGA***
Arduino MEGA（图二）是增强型的Arduino 控制器，相对于UNO，它提供了更多输入/输出接口，可以控制更多设备，拥有更大的内存和存储空间，一般用于较大型的项目。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-oaNGEIQm-1631150320753)(http://kb.open.eefocus.com/images/e/ee/ArduinoMega2560_R3_Front_450px.jpg)] 图二
***Arduino Leonardo***
Arduino Leonardo （图三）是2012年推出的新型Arduino 控制器，使用的是集成USB功能的AVR单片机作为主控芯片，不仅具备其他Arduino 控制器的功能，还可以模拟出USB设备。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-LiPHanXU-1631150320755)(https://www.arduino.cc/en/uploads/Main/ArduinoLeonardoFront_2_450px.jpg)] 图三

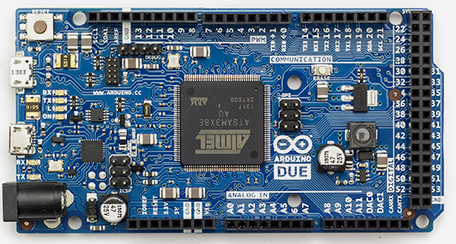

***Arduino Due***
Arduino Due（图四）是2012年Arduino 官方推出的最新Arduino 控制器，使用的是32位ARM Cortex-M3主控芯片，集成了多种外设，是目前最强的Arduino 控制器。
 图四
***Arduino Zero***
Arduino Zero（图五）是目前最新的Arduino 控制器，使用的是ARM Cortex-M0 芯片作为主控芯片。特点是使用EDBG调试端口，允许进行联机进行单步调试，降低了Arduino 开发调试的难度。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CMbw5c2o-1631150320760)(http://atmel.eefocus.com/article/media/download/id-322849)] 图五
***小型化Arduino***
在一些情况下（比如智能手表、智能眼镜等），使用UNO之类的Arduino做产品不适合，所以Arduino 推出了一些小型化的Arduino，常用的有：Arduino Nano，Arduino Mini，Arduino Micro，Arduino Liypad （图六）。其中Arduino Micro，Arduino Liypad需要通过外部设备才能进行程序的烧写。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CIb5pJfg-1631150320761)(http://kb.open.eefocus.com/images/f/f4/ArduinoNanoTop.jpg)] [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zUTuzcVM-1631150320762)(http://kb.open.eefocus.com/images/4/40/ArduinoMini_450px.jpg)]  [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qRT2Fo9c-1631150320765)(https://www.arduino.cc/en/uploads/Main/A000011_featured.jpg)] 图六 ***与Arduino兼容的控制器***
因为Arduino 公布了原理图和PCB图纸，并且是开源的硬件，所以很多厂商都在生产不同类型的Arduino 控制器，兼容性较好的如，国内知名厂商OpenJumper的Zduino和DFRobot的DFRobot，这两款是国内比较理想的控制器。
***衍生控制器***
衍生的控制器比如说英特尔的Intel Galileo，LeafLabs公司基于意法半导体STM32芯片开发的Maple，DIGILENT公司基于PIC32芯片开发的ChipKit和谷歌的Google ADK
**Arduino外围模块** *** ***Arduino模块***
Arduino 可以和许多传感器、开关、显示器等设备连接，完成不同的功能。后续用到时，将陆续讲解。
***Arduino 扩展版***
扩展版是可以直接堆叠到Arduino上的电路板，不同的扩展板有不同的功能，根据项目的需要，有时会出现多张扩展版堆叠在一起的情况。
**一切从Arduino UNO 开始** ***
Arduino UNO 具备平时开发时的大部分功能，并且使用起来简单。上面的图一就是Arduino UNO，现在最新的版本是Arduino UNO R3，以后的教程大部分所使用的板子就是Arduino UNO R3
下面讲解一下Arduino UNO R3的组成部分
***电源***
主要给开发板供电，有三种供电方式：
| 供电方式| 电压 | | ------------- |-------------| | USB供电 | 5V | | DC电源输入接口供电 | 7-12V | | 电源接口处5V或者VIN端口供电 | 5V端口必须是5V；VIN端口电压是7-12V |
***指示灯 LED***
Arduino UNO 有四个LED指示灯：
| LED| 作用 | | ------------- |-------------| | ON | 电源指示灯，Arduino UNO 通电时亮起 | | TX 串口发送指示灯| Arduino通过USB向计算机传输数据时TX灯会点亮 | | RX 串口接收指示灯 |计算机通过USB向Arduino传输数据时RX灯会点亮 | | L 可编程控制灯 |L灯与Arduino的13号引脚相连，后面有一节专门讲解怎么操作这个灯 |
***复位键***
按下复位键，Arduino UNO 重启，烧写的程序从头开始运行。
***存储空间***
Arduino UNO 的存储空间可以通过外设设备扩展，Arduino UNO存储空间有以下三种：
|类型| 大小|说明| | ------------- |-------------|------------------| | Flash |32KB|其中0.5K作为BOOT区用于存储引导程序，31.5K为用户存储程序的空间| |SRAM|2K|相当于计算机的内存，断电或者复位后存储的数据消失| |EEPROM|1K|为只读存储器，断电或者复位后数据不消失|
***I/O Port***
Arduino UNO 有14个数字I/O Port，6个模拟输入端口，比较特殊的有以下几个端口：
|端口|说明| | ------------- |-------| |0(RX)和1(TX)引脚|用于接收和发送串口数据| |2和3号引脚|用来输入外部中断信号| |3、5、6、9、10和11号引脚|可用于输出PWM波| |10(SS)、11(MOSI)、12(MISO)和13(SCK)号引脚|用于SPI通信| |A4(SDA)、A5(SCL)号引脚和TWI接口|用于TWI通信，兼容IIC通信| |AREF|模拟输入参考电压的输入端口| |Reset|复位端口，拉低电平使Arduino 复位。|
