前言

上一篇文章介绍了使用Keil下载单独的Hex文件到单片机内,本篇文章介绍,如何使用SEGGER官方软件JFlash来进行程序的下载,支持Hex和Bin文件。

JFlash的下载和安装

首先,安装JFlash软件,安装完成后,会默认安装JLink驱动程序,主要包含以下几个工具:

  • JFlash,主要用于程序下载和读取。
  • JFlashLite,JFlash的Mini版
  • JFlashSPI,用于给SPI存储器下载程序,如W25Q128。
  • JLinkGDBServer,用于第三方软件的调试器,如使用Eclipse搭建STM32开发环境时,就要使用GDB Server来进行调试。
  • JLink Command,命令操作窗口,输入指令执行连接,擦除、下载、运行等操作。

img_f4246bad610085d4977404961a410072.jpe

软件准备

  • Jlink软件
  • Hex文件或者Bin文件
  • Jlink调试器,如Jlink V9

1.打开JFlash

打开JFlash

2.创建新工程

点击 File->NewProject

img_acd5e1087b80c287f028669f28988c94.jpe

3.选择芯片的型号

这里支持很多ARM Cortex内核的芯片,选择对应的芯片,我这里选择的是STM32F103RE系列。

img_ad1a91fcf6e532888e932e3db59b0096.jpe

4.连接芯片

如果选择的是SWD模式,就要连接SWDIO、SWCLK、GND这三根线,连接好之后,点击Target->Connect,如果连接成功,在下面的LOG窗口会显示连接成功。

img_79396d9f66ef5fe206332826e1eb852e.jpe

5.打开烧写文件

JLink支持Hex、Bin等多种文件类型,

img_c83b0d10bede8600d43baf65e5c60679.jpe

这里如果选择的是Bin文件,还需要指定烧写的起始地址,因为Bin文件是不包含烧写地址的,而Hex文件是包含的,具体的区别可以查看之前发的一篇文章:BIN、HEX、AXF、ELF文件格式有什么区别

img_4c1c54e3ee4f361aa1812c131719ef20.jpe

6.开始烧写

打开Hex文件之后,点击Target->Producion Programming,或者使用快捷键F7,等待几秒之后,程序就下载进去了,下载成功后,会在底部窗口显示烧写成功。

img_469ac49dfbef91d0ddafabb89f62c76d.jpe

7.开始运行

烧写成功之后,此时程序还没有运行,点击Target->Manual Programming->Start Application,或者按快捷键F9,程序才开始运行,或者按复位键也可以让程序运行。

img_26d3bdda5c30914cfb006146c14a04ae.jpe

8.工程配置为自动运行

如果想让每次下载完成后,程序自动运行,而不用复位。可以使用工程配置下的自动运行选项。打开Option->Project Setting,切换到Production选项,勾选Start Application,就可以让程序自动运行。

img_ba105b7fe0af7255a5b72f50f4a60d1b.jpe

img_7d2dc2d07ecacead7a6760028c9b65cb.jpe

可以把当前工程的配置存为一个文件,如STM32F103RE.jflash,下次需要下载时,直接打开这个工程就可以了。

JLink软件的下载

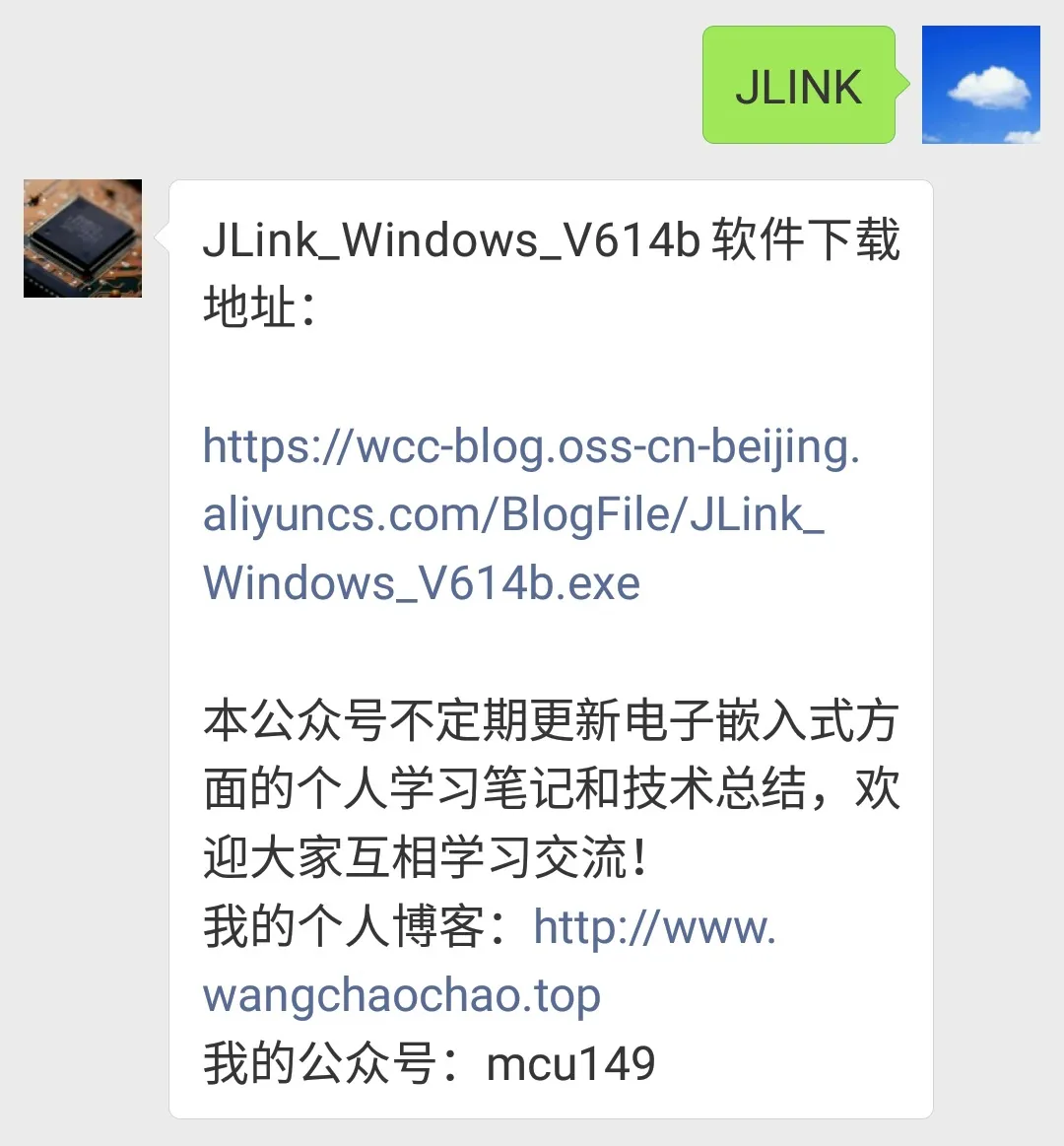

公众号后台回复“JLINK”,可获得JLink_Windows_V614b.exe软件下载链接。
