DynamicDataDisplay.dll是一个添加动态数据到您的Silverlight或WPF应用程序交互的可视化控件。它允许创建线图，气泡图，热图和其他复杂的二维图，这是非常常见的科学软件。

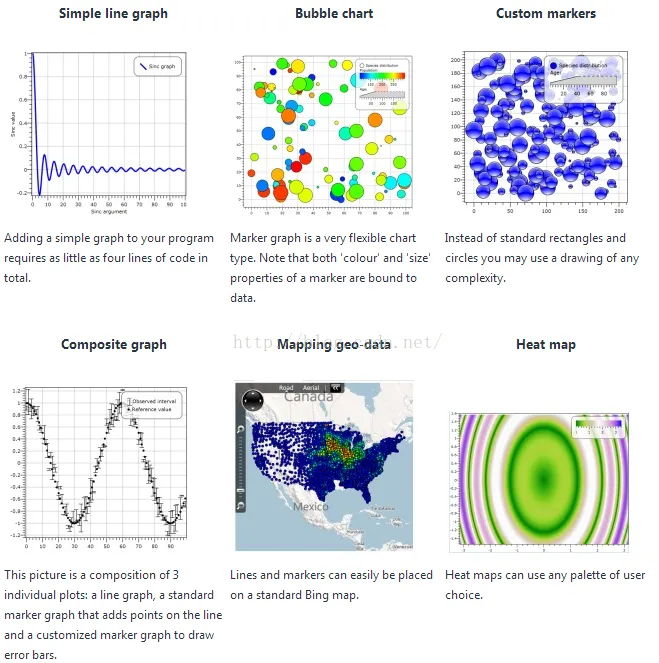

DynamicDataDisplay sample charts:
下载地址如下：
http://dynamicdatadisplay.codeplex.com/
首先创建一个WPF工程，在引用上右键选择“添加引用”，找到下载好的DynamicDataDisplay.dll；
其次在.cs文件中加入引用集：
using Microsoft.Research.DynamicDataDisplay; using Microsoft.Research.DynamicDataDisplay.DataSources;
private ObservableDataSource dataSource = new ObservableDataSource(); // 动态存储图表坐标点
private PerformanceCounter cpuPerformance = new PerformanceCounter(); //表示Windows NT的性能组件
private DispatcherTimer timer = new DispatcherTimer();//创建一个定时器定义一个函数用于获取CPU和内存的数据：
private void AnimatedPlot(object sender, EventArgs e)
{
cpuPerformance.CategoryName = "Processor";
cpuPerformance.CounterName = "% Processor Time";
cpuPerformance.InstanceName = "_Total";
double x = i;
//调试的时候，无法调用NextValue()函数，需要把y赋一个固定的值
double y = cpuPerformance.NextValue();
if (maxCpu < y)
{
maxCpu = y;
}
//double y = 12;
double MemoryUse = Process.GetCurrentProcess().PrivateMemorySize64 / 1024.0 / 1024.0; //获取使用内存
Point point = new Point(x, y);
dataSource.AppendAsync(base.Dispatcher, point);
cpuUsageText.Text = String.Format("{0:0}%", y); //cpuUsageText为TextBlock控件，显示CPU使用率
cpuMaxText.Text = String.Format("{0:0}%", maxCpu);//cpuMaxText为TextBlock控件，显示CPU最大使用率
memoryUsageText.Text = MemoryUse.ToString("F02");//memoryUsageText为TextBlock控件，显示占用内存大小
i++;
}
注意：在VS调试代码的过程中,NextValue()函数会报错！！需要将y赋值为常数。
接下来就是显示图像了：
public void StartCpuShow()
{
plotter.AddLineGraph(dataSource, Colors.Green, 2, "Percentage"); //设置图像中线的相关信息
timer.Interval = TimeSpan.FromSeconds(1);
timer.Tick += new EventHandler(AnimatedPlot);
timer.IsEnabled = true; plotter.Viewport.FitToView();
}
xmlns:d3="http://research.microsoft.com/DynamicDataDisplay/1.0"通过<d3:ChartPlotter> 创建一个图表框架；
在其中添加两条整型坐标轴：
X轴：<d3:HorizontalIntegerAxis>
Y轴：<d3:VerticalIntegerAxis>
<d3:Header> 用来设置图表名称
<d3:VerticalAxisTitle> 用来设置Y轴名称。
<d3:ChartPlotter x:Name="plotter" Margin="10,10,33,10" Grid.Row="1" Background="Transparent" Foreground="#FF00DBE7">
<d3:ChartPlotter.VerticalAxis>
<d3:VerticalIntegerAxis Foreground="#FF00DBE7"/>
</d3:ChartPlotter.VerticalAxis>
<d3:ChartPlotter.HorizontalAxis >
<d3:HorizontalIntegerAxis Foreground="#FF00DBE7"/>
</d3:ChartPlotter.HorizontalAxis>
<d3:Header Content="CPU Performance History" Foreground="#FF00DBE7"/>
</d3:ChartPlotter>
最后需要注意的是，很多系统无法运行该程序。注意是需要重建性能计数器才可以使用查看CPU等功能
重建方法如下：
运行cmd 命令行
输入 lodctr/R
等待重建性能计数器

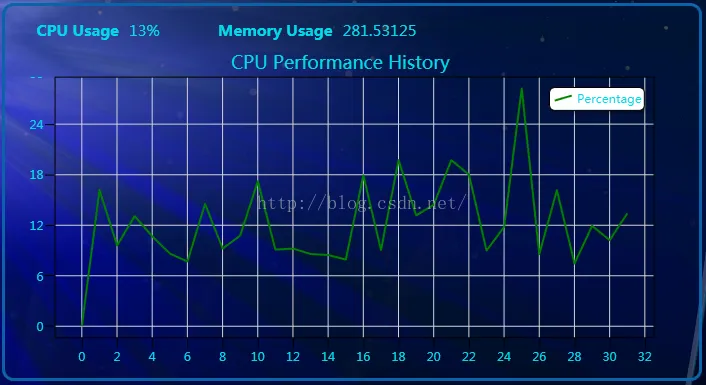

最后上效果图：
