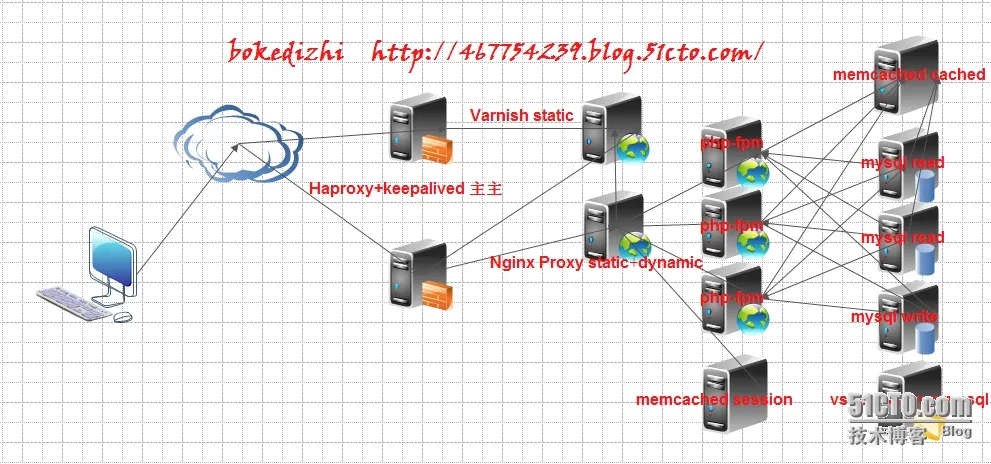

Haproxy的负载均衡、动静分离、状态监控、近期网络架构

本文涉及的产品
传统型负载均衡 CLB,每月750个小时 15LCU
日志服务 SLS,月写入数据量 50GB 1个月
EMR Serverless StarRocks,5000CU*H 48000GB*H
简介:

一、Haproxy的简介

    Haproxy的官网站点:http://haproxy.com/

    HAProxy提供高可用性、负载均衡以及基于TCP和HTTP应用的代 理,支持虚拟主机,它是免费、快速并且可靠的一种解决方案。HAProxy特别适用于那些负载特大的web站点,这些站点通常又需要会话保持或七层处理。HAProxy运行在当前的硬件上,完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进您当前的架构中, 同时可以保护你的web服务器不被暴露到网络上。

     HAProxy实现了一种事件驱动, 单一进程模型,此模型支持非常大的并发连接数。多进程或多线程模型受内存限制 、系统调度器限制以及无处不在的锁限制,很少能处理数千并发连接。事件驱动模型因为在有更好的资源和时间管理的用户端(User-Space) 实现所有这些任务,所以没有这些问题。此模型的弊端是,在多核系统上,这些程序通常扩展性较差。这就是为什么他们必须进行优化以 使每个CPU时间片(Cycle)做更多的工作。

                                                                                       摘自[百度百科]


二、Haproxy的工作模式


大致的意思就是:可以分为两部分,

第一部分是互联网,包括互联网上众多的路由设备、Firewall等;

第二部分是本地的网络架构,包括Firewall,proxy、Web server,Database等

Haproxy的注释Local balanceer in proxy mode -- 工作在代理模下是一个负载均衡的功能

通过Haproxy代理后端的Web server群集,如果需要与数据库交互,有Web server与Database建立连接。


三、Haproxy的安装和配置说明

CentOS 6.4系统中yum源提供的Haproxy的版本为1.5.2,在这里我们直接用yum安装

1、安装haproxy

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# yum -y install haproxy
# rpm -ql haproxy                    #可以查看yum安装Haproxy生成了哪些文件
/etc/haproxy
/etc/haproxy/haproxy .cfg             #haproxy的配置文件
/etc/logrotate .d /haproxy
/etc/rc .d /init .d /haproxy             #haproxy的服务脚本文件
/usr/bin/halog
/usr/bin/iprange
/usr/sbin/haproxy
/usr/share/doc/haproxy-1 .5.2
/usr/share/doc/haproxy-1 .5.2 /acl-content-sw .cfg
/usr/share/doc/haproxy-1 .5.2 /acl .fig
/usr/share/doc/haproxy-1 .5.2 /haproxy .cfg
/usr/share/doc/haproxy-1 .5.2 /internals
/usr/share/haproxy
/usr/share/haproxy/400 .http          #400错误的状态码页面
/usr/share/haproxy/403 .http          #403错误的状态码页面
/usr/share/haproxy/408 .http          #408错误的状态码页面
/usr/share/haproxy/500 .http          #500错误的状态码页面
/usr/share/haproxy/502 .http          #502错误的状态码页面
/usr/share/haproxy/503 .http          #503错误的状态码页面
/usr/share/haproxy/504 .http          #504错误的状态码页面
/usr/share/man/man1/halog .1.gz       #可以直接使用man halog查看命令的使用语法
/usr/share/man/man1/haproxy .1.gz     #可以直接使用man haproxy查看命令的使用语法
/var/lib/haproxy
.....

2、haproxy的配置文件说明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
# cd /etc/haproxy/
# cp haproxy.cfg haproxy.cfg.bak
# vim haproxy.cfg
**********************************************************************
#---------------------------------------------------------------------
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#   http://haproxy.1wt.eu/download/1.4/doc/configuration.txt
#
#---------------------------------------------------------------------

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global     #全局配置文件
     # to have these messages end up in /var/log/haproxy.log you will
     # need to:     #配置日志
     #
     # 1) configure syslog to accept network log events.  This is done
     #    by adding the '-r' option to the SYSLOGD_OPTIONS in
     #    /etc/sysconfig/syslog    #修改syslog配置文件
     #
     # 2) configure local2 events to go to the /var/log/haproxy.log
     #   file. A line like the following can be added to
     #   /etc/sysconfig/syslog    #定义日志设备
     #
     #    local2.*                       /var/log/haproxy.log
     #
     log         127.0.0.1 local2         #日志配置,所有的日志都记录本地,通过local2输出

     chroot       /var/lib/haproxy         #改变haproxy的工作目录
     pidfile      /var/run/haproxy .pid     #指定pid文件的路径
     maxconn     4000                     #最大连接数的设定
     user        haproxy                  #指定运行服务的用户
     group       haproxy                  #指定运行服务的用户组
     daemon

     # turn on stats unix socket
     stats socket  /var/lib/haproxy/stats

#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults

     mode                    http                   #默认使用协议,可以为{http|tcp|health} http:是七层协议 tcp:是四层 health:只返回OK
     log                     global                 #全局日志记录
     option                  httplog                #详细记录http日志
     option                  dontlognull            #不记录空日志
     option http-server-close                       #启用http-server-close
     option forwardfor       except 127.0.0.0 /8     #来自这些信息的都不forwardfor
     option                  redispatch             #重新分发,ServerID对应的服务器宕机后,强制定向到其他运行正常的服务器
     retries                 3                       #3次连接失败则认为服务不可用
     timeout http-request    10s                     #默认http请求超时时间
     timeout queue           1m                      #默认队列超时时间
     timeout connect         10s                     #默认连接超时时间
     timeout client          1m                      #默认客户端超时时间
     timeout server          1m                      #默认服务器超时时间
     timeout http-keep-alive 10s                     #默认持久连接超时时间
     timeout check           10s                     #默认检查时间间隔
     maxconn                 3000                    #最大连接数

#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend  main *:5000
     #定义ACL规则以如".html"结尾的文件;-i:忽略大小写
     acl url_static       path_beg       -i  /static  /images  /javascript  /stylesheets
     acl url_static       path_end       -i .jpg .gif .png .css .js

     use_backend static           if  url_static     #调用后端服务器并检查ACL规则是否被匹配
     default_backend             app               #客户端访问时默认调用后端服务器地址池

#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
backend static                     #定义后端服务器
     balance     roundrobin         #定义算法;基于权重进行轮询
     server      static 127.0.0.1:4331 check    check:启动对后端server的健康状态检测

#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
backend app
     balance     roundrobin
     server  app1 127.0.0.1:5001 check
     server  app2 127.0.0.1:5002 check
     server  app3 127.0.0.1:5003 check
     server  app4 127.0.0.1:5004 check

3、haproxy的命令详解

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# haproxy -h
HA-Proxy version 1.5.2 2014 /07/12
Copyright 2000-2014 Willy Tarreau <w@1wt.eu>

Usage : haproxy [-f <cfgfile>]* [ -vdVD ] [ -n <maxconn> ] [ -N <maxpconn> ]
         [ -p <pidfile> ] [ -m <max megs> ] [ -C < dir > ]
         - v  displays version ; -vv shows known build options.
         -d enters debug mode ; -db only disables background mode.
         -dM[<byte>] poisons memory with <byte> (defaults to 0x50)
         -V enters verbose mode (disables quiet mode)
         -D goes daemon ; -C changes to < dir > before loading files.
         -q quiet mode : don't display messages
         -c check mode : only check config files and  exit
         -n sets the maximum total  # of connections (2000)
         -m limits the usable amount of memory ( in  MB)
         -N sets the default, per-proxy maximum  # of connections (2000)
         -L  set  local  peer name (default to  hostname )
         -p writes pids of all children to this  file
         -de disables epoll() usage even when available
         -dp disables poll() usage even when available
         -dS disables splice usage (broken on old kernels)
         -dV disables SSL verify on servers side
         -sf /-st  [pid ]* finishes /terminates  old pids. Must be last arguments.

4、配置Haproxy的日志

1
2
3
4
5
6
7
8
9
10
11
12
13
默认情况下,Haproxy没有启用日志文件,但是我们可以根据haproxy的配置文件做修改。
(1)修改系统日志的配置文件
# vim /etc/sysconfig/rsyslog
SYSLOGD_OPTIONS= "-c 2 -r"
(2)增加日志设备
# vim /etc/rsyslog.conf
local2.*                                                 /var/log/haproxy .log
(3)重启一下日志服务
# /etc/init.d/rsyslog restart
关闭系统日志记录器:                                       [确定]
启动系统日志记录器:                                       [确定]
(4)查看日志记录信息
# tail -f /var/log/haproxy.log


四、Haproxy负载均衡web

1、一个配置示例:

Haproxy-Server:192.168.0.105

Apache1-Client:192.168.0.102

Apache2-Client:192.168.0.106

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
**********************************************************************
#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
     # to have these messages end up in /var/log/haproxy.log you will
     # need to:
     #
     # 1) configure syslog to accept network log events.  This is done
     #    by adding the '-r' option to the SYSLOGD_OPTIONS in
     #    /etc/sysconfig/syslog
     #
     # 2) configure local2 events to go to the /var/log/haproxy.log
     #   file. A line like the following can be added to
     #   /etc/sysconfig/syslog
     #
     #    local2.*                       /var/log/haproxy.log
     #
     log         127.0.0.1 local2

     chroot       /var/lib/haproxy
     pidfile      /var/run/haproxy .pid
     maxconn     4000
     user        haproxy
     group       haproxy
     daemon

defaults
     mode                    http
     log                     global
     option                  httplog
     option                  dontlognull
     option http-server-close
     option forwardfor       except 127.0.0.0 /8
     option                  redispatch
     retries                 3
     timeout http-request    10s
     timeout queue           1m
     timeout connect         10s
     timeout client          1m
     timeout server          1m
     timeout http-keep-alive 10s
     timeout check           10s
     maxconn                 30000

listen stats
     mode http
     bind 0.0.0.0:1080
     stats  enable
     stats hide-version
     stats uri      /haproxyadmin ?stats
     stats realm   Haproxy\ Statistics
     stats auth    admin:123456
     stats admin  if  TRUE


frontend http- in
     bind *:80
     mode http
     log global
     option httpclose
     option logasap
     option dontlognull
     capture request  header Host len 20
     capture request  header Referer len 60
     default_backend servers

frontend healthcheck
     bind :1099
     mode http
     option httpclose
     option forwardfor
     default_backend servers

backend servers
     balance roundrobin
     server websrv1 192.168.0.102:80 check maxconn 2000
     server websrv2 192.168.0.106:80 check maxconn 2000
**********************************************************************

2、启动Haproxy服务

1
2
# service haproxy start
正在启动 haproxy:                                         [确定]

3、浏览器访问

单独访问Apache1:192.168.0.102


单独访问Apache2:192.168.0.106


多次刷新访问Haproxy:192.168.0.105

多次刷新Haproxy的website,会切换到后端不同的webserver主机上。




五、Haproxy的状态监控

1、Haproxy的监控页面

1
2
3
4
5
6
7
8
9
10
listen stats                             #关联前端和后端定义一个完整的代理
     mode http                            #设置代理协议
     bind 0.0.0.0:1080                    #绑定相应的端口
     stats  enable                         #开启Haproxy统计状态
     stats refresh 3s              #统计页面自动刷新时间间隔
     stats hide-version                   #隐藏代理服务器版本
     stats uri      /haproxyadmin ?stats    #访问的url
     stats realm   Haproxy\ Statistics    #统计页面认证时提示内容信息
     stats auth    admin:123456           #设置登录用户和密码
     stats admin  if  TRUE                  #如果认证通过,则就可以打开stats

2、访问监控页面

(1)登陆监控页面

admin/123456


(2)查看监控页面


(3)模拟一下故障

1
2
# service httpd stop
停止 httpd:                                               [确定]

(4)在次查看监控页面



六、Haproxy的动静分离


注释说明:

在这里说明动静分离的演示流程,后端分别三台负载均衡主机上放上同样的页面,静态页面index.html,动态页面a.php;然后访问haproxy主机的静态页面和动态页面,来判断访问的是那台主机

1、动静分离的主机分配

Haproxy:192.168.0.105 proxy

Apache1:192.168.0.102 static

Apache2:192.168.0.106 static

Nginx01:192.168.0.107 dynamic

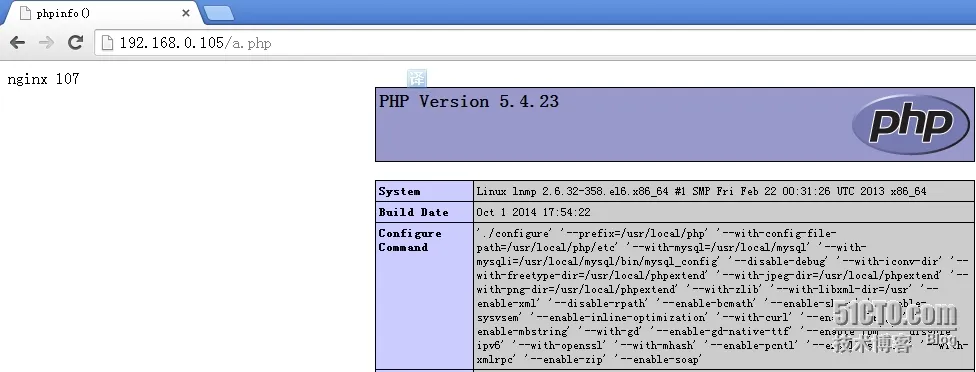

2、浏览器分别访问各个主机

Apache1:192.168.0.102 static


Apache1:192.168.0.102 dynamic


Apache1:192.168.0.106 static


Apache1:192.168.0.106 dynamic


Nginx01:192.168.0.107 static


Nginx01:192.168.0.107 dynamic




3、haproxy动静分离的配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
