Exchange 2013 多台Cas + NLB 实现网卡Team功能

简介:

继上篇介绍了Windows Server 配置网卡TeamBonding,与堆叠交换机实现链路聚合防单点故障问题后,

本篇主要介绍Exchange 2013 多台Cas 如何实现网卡Team .


首先,Exchange2013 多台Cas角色,必然要做NLB来实现高可用。那么网卡Team是否会对NLB造成影响

呢?经过实践,是会造成影响的。那么会造成哪些影响以及该如何解决,这就是本片要介绍的。


上篇提及Windows Server 2008 做网卡Team 需要借助第三方的网卡管理应用或者驱动来实现,但是在

Windows Server 2012版本中,微软已经将此功能集成到操作系统中。只需管理员启用配置一下即可。


先看一下Windows Server 2012 如何配置网卡Team:

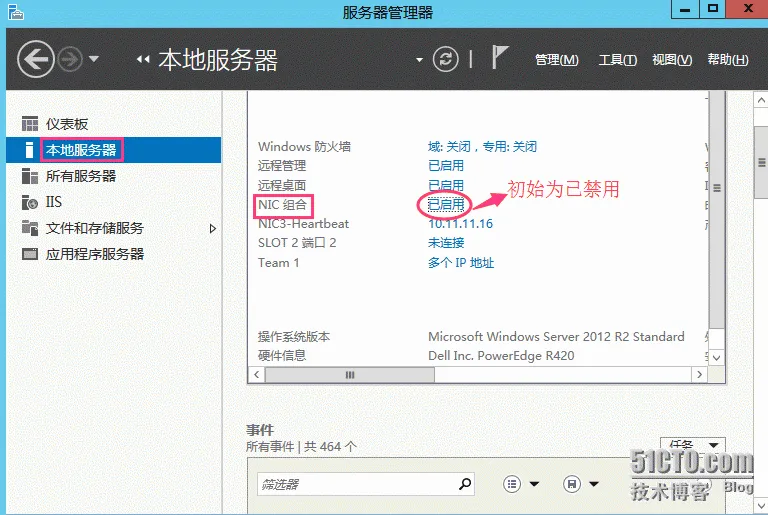

1. 【服务器管理器】->【本地服务器】->【NIC组合】,点击【已禁用】

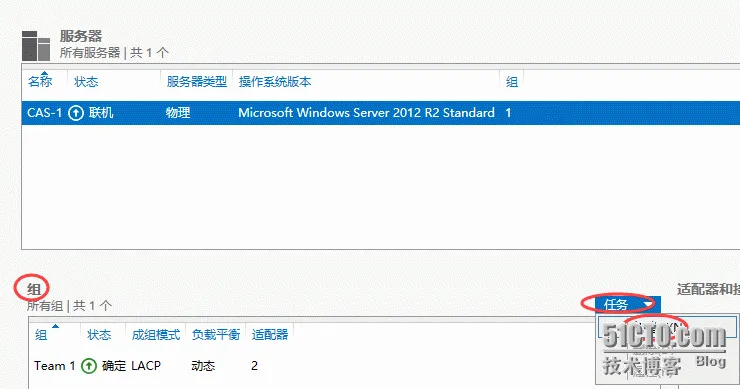

2.在"组"窗口中 【任务】->【新建组】:

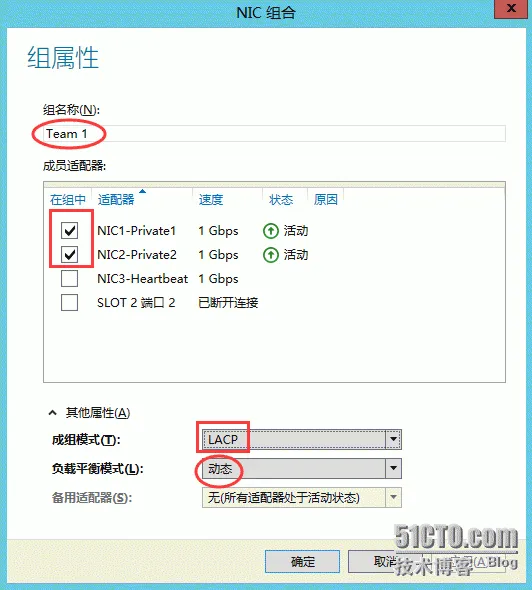

3. 组名称:  为Team 命名,本地连接中名称显示为此名称

  成员适配器: 勾选要加入Team的网卡

  成组模式: 这里选择LACP

  负载平衡模式: 动态, 此处的模式要与交换机上面的模式相匹配

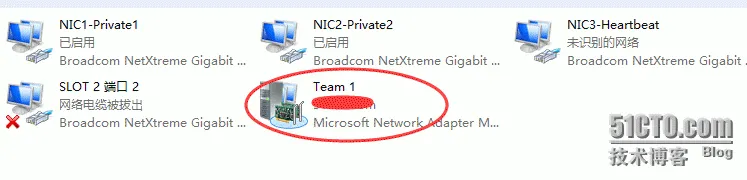

4. 本地连接中查看Team,并配置IP地址。



上诉即完成了NIC Team的配置.


配置完成NIC Team 后,下一步就需要配置NLB了。

NLB集群的配置和普通NLB配置基本一致,只有以下两处不同的地方要注意:

 1. 创建NLB群集,选择群集主机接口的时候要选择“组名称”中命名的接口

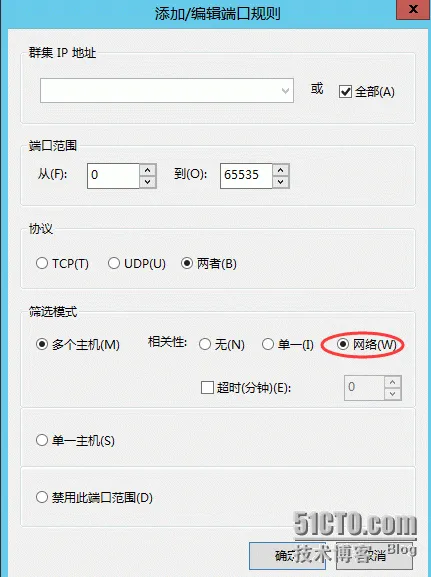

 2. NLB的筛选模式必须是 "多个主机",相关性必须是"网络"

   如图示:


如果相关性选择"单一",创建NLB后,NLB聚合时会提示群集IP未加入到TCPIP中。导致NLB不能

正常创建。

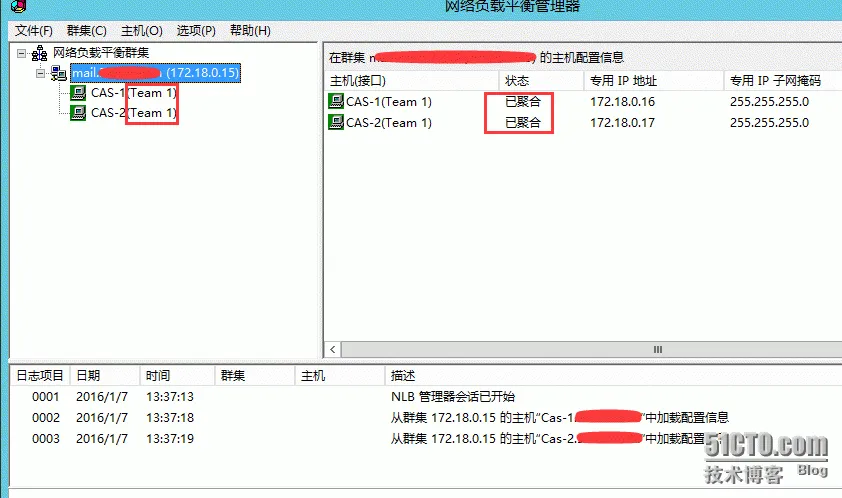

创建完成后,NLB显示如下图,表示成功完成:



关于筛选模式和相关性可参考:

  https://technet.microsoft.com/library/6863bc14-7c12-4c85-a3a5-c242b5e82f89


      本文转自marbury 51CTO博客,原文链接:http://blog.51cto.com/magic3/1732457,如需转载请自行联系原作者
