模式识别: 线性分类器

简介:   一、实验目的和要求 目的: 了解线性分类器,对分类器的参数做一定的了解,理解参数设置对算法的影响。   要求: 1. 产生两类样本 2. 采用线性分类器生成出两类样本的分类面 3. 对比线性分类器的性能,对比参数设置的结果 二、实验环境、内容和方法 环境:windows 7,matlab R2010a 内容:通过实验,对生成的实验数据样本进行分类。



一、实验目的和要求

目的

了解线性分类器,对分类器的参数做一定的了解,理解参数设置对算法的影响。



要求

1. 产生两类样本

2. 采用线性分类器生成出两类样本的分类面

3. 对比线性分类器的性能,对比参数设置的结果

二、实验环境、内容和方法

环境:windows 7,matlab R2010a

内容:通过实验,对生成的实验数据样本进行分类。



三、实验基本原理

感知器基本原理:

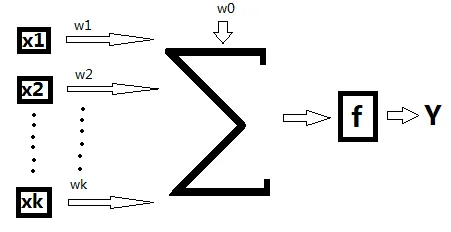

1.感知器的学习过程是不断改变权向量的输入,更新结构中的可变参数,最后实现在有限次迭代之后的收敛。感知器的基本模型结构如图1所示:

图1 感知器基本模型

其中,X输入,Xi表示的是第i个输入;Y表示输出;W表示权向量;w0是阈值,f是一个阶跃函数。

感知器实现样本的线性分类主要过程是:特征向量的元素x1,x2,……,xk是网络的输入元素,每一个元素与相应的权wi相乘。,乘积相加后再与阈值w0相加,结果通过f函数执行激活功能,f为系统的激活函数。因为f是一个阶跃函数,故当自变量小于0时,f= -1;当自变量大于0时,f= 1。这样,根据输出信号Y,把相应的特征向量分到为两类。

然而,权向量w并不是一个已知的参数,故感知器算法很重要的一个步骤即是寻找一个合理的决策超平面。故设这个超平面为w,满足:

        (1)

引入一个代价函数,定义为:

        (2)

其中,Y是权向量w定义的超平面错误分类的训练向量的子集。变量定义为:当时,= -1;当时,= +1。显然,J(w)≥0。当代价函数J(w)达到最小值0时,所有的训练向量分类都全部正确。为了计算代价函数的最小迭代值,可以采用梯度下降法设计迭代算法,即:

        (3)

其中,w(n)是第n次迭代的权向量,有多种取值方法,在本设计中采用固定非负值。由J(w)的定义,可以进一步简化(3)得到:

        (4)

通过(4)来不断更新w,这种算法就称为感知器算法(perceptron algorithm)。可以证明,这种算法在经过有限次迭代之后是收敛的,也就是说,根据(4)规则修正权向量w,可以让所有的特征向量都正确分类。





Fisher分类器原理:

Fisher线性判别分析的基本思想:通过寻找一个投影方向(线性变换,线性组合),将高维问题降低到一维问题来解决,并且要求变换后的一维数据具有如下性质:同类样本尽可能聚集在一起,不同类的样本尽可能地远。

Fisher线性判别分析,就是通过给定的训练数据,确定投影方向W和阈值y0,即确定线性判别函数,然后根据这个线性判别函数,对测试数据进行测试,得到测试数据的类别。



1.线性投影与Fisher准则函数

两类问题中,假定有个训练样本其中个样本来自类型,个样本来自类型,。两个类型的训练样本分别构成训练样本的子集

令: (4.5-1)

是向量通过变换得到的标量,它是一维的。实际上,对于给定的就是判决函数的值

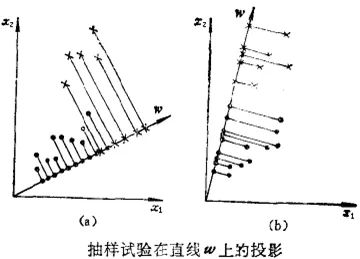

由子集的样本映射后的两个子集为。因为我们关心的是的方向,可以令,那么就是方向上的投影。使最容易区分开的方向正是区分超平面的法线方向。如下图:

图中画出了直线的两种选择,图(a)中,还无法分开,而图(b)的选择可以使区分开来。所以图(b)的方向是一个好的选择。

下面讨论怎样得到最佳方向的解析式。

各类在维特征空间里的样本均值向量:

(4.5-2)

通过变换映射到一维特征空间后,各类的平均值为:

(4.5-3)

映射后,各类样本"类内离散度"定义为:

(4.5-4)

显然,我们希望在映射之后,两类的平均值之间的距离越大越好,而各类的样本类内离散度越小越好。因此,定义Fisher准则函数:

(4.5-5)

使最大的解就是最佳解向量,也就是Fisher的线性判别式。

2.求解

的表达式可知,它并非的显函数,必须进一步变换。

已知:, 依次代入(4.5-1)和(4.5-2),有:

(4.5-6)

所以:

(4.5-7)

其中: (4.5-8)

是原维特征空间里的样本类内离散度矩阵,表示两类均值向量之间的离散度大小,因此,越大越容易区分。

将(4.5-6)和(4.5-2)代入(4.5-4)式中:

(4.5-9)

其中: (4.5-10)

因此: (4.5-11)

显然: (4.5-12)

称为原维特征空间里,样本"类内离散度"矩阵。

是样本"类内总离散度"矩阵。

为了便于分类,显然越小越好,也就是越小越好。

将上述的所有推导结果代入表达式:

—— 广义Rayleigh商 (4.5-13)

式中皆可由样本集计算出。

用lagrange乘子法求解的极大值点。

令分母等于非零常数,也就是:

定义lagrange函数:

(4.5-14)

求偏导数:

得到:

(4.5-15)

从上述推导(4.5-10)~(4.5-12)可知,维特征的样本协方差矩阵,它是对称的和半正定的。当样本数目时,是非奇异的,也就是可求逆。

则: (4.5-16)

问题转化为求一般矩阵的特征值和特征向量。令,则的特征根,的特征向量。

(4.5-17)

式中:

是一个标量。所以总是在方向上。将(4.5-17)代入到(4.5-15),可以得到:

其中,是一个比例因子,不影响的方向,可以删除,从而得到最后解:

(4.5-18)

就使取得最大值,可使样本由维空间向一维空间映射,其投影方向最好。是一个Fisher线性判断式。

讨论:

如果,则样本线性不可分。

,未必线性可分。

不可逆,未必不可分。

3.Fisher算法步骤

由Fisher线性判别式求解向量的步骤:

① 把来自两类的训练样本集分成两个子集

② 由,计算

③ 由计算各类的类内离散度矩阵

④ 计算类内总离散度矩阵

⑤ 计算的逆矩阵

⑥ 由求解

这一节所研究的问题针对确定性模式分类器的训练,实际上,Fisher的线性判别式对于随机模式也是适用的。

Fisher算法注释:

(1)Fisher方法可直接求解权向量

(2)对线性不可分的情况,Fisher方法无法确定分类,Fisher可以进一步推广到多类问题中去。





四、实验过程描述

总结:

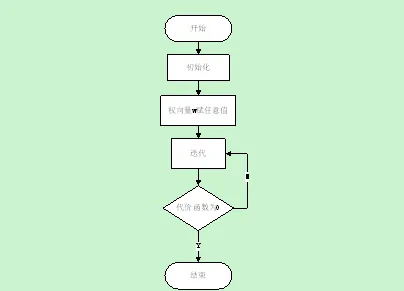

采用感知器算法实现data1.m的数据分类流程如图2所示:

图2 单层感知器算法程序流程



Fisher准则求得分类面的性能好坏一定程度上受样本影响。有的时候Fisher可以完全正确分类,有的时候分类结果虽不是完全正确但尚可以接受,有的时候则很不理想。



五、实验结果

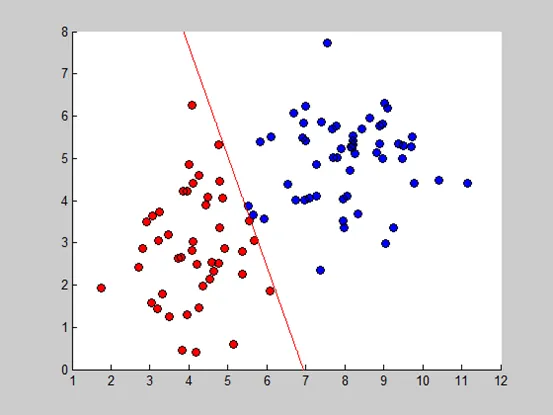

感知器分类结果:

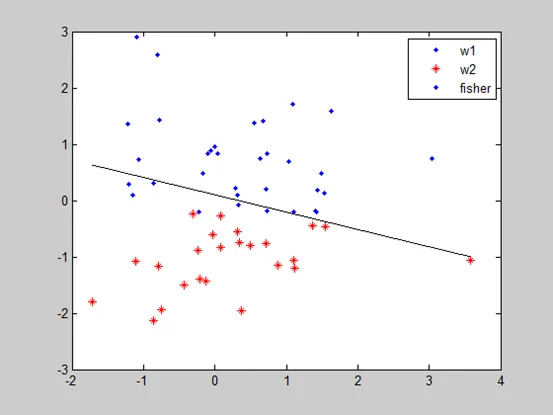

Fisher线性分类器分类结果:

六、附录代码

单层感知分类器:

function Per1()



clear all;

close all;



%样本初始化

x1(1,1)=5.1418; x1(1,2)=0.5950;

x1(2,1)=5.5519; x1(2,2)=3.5091;

x1(3,1)=5.3836; x1(3,2)=2.8033;

x1(4,1)=3.2419; x1(4,2)=3.7278;

x1(5,1)=4.4427; x1(5,2)=3.8981;

x1(6,1)=4.9111; x1(6,2)=2.8710;

x1(7,1)=2.9259; x1(7,2)=3.4879;

x1(8,1)=4.2018; x1(8,2)=2.4973;

x1(9,1)=4.7629; x1(9,2)=2.5163;

x1(10,1)=2.7118; x1(10,2)=2.4264;

x1(11,1)=3.0470; x1(11,2)=1.5699;

x1(12,1)=4.7782; x1(12,2)=3.3504;

x1(13,1)=3.9937; x1(13,2)=4.8529;

x1(14,1)=4.5245; x1(14,2)=2.1322;

x1(15,1)=5.3643; x1(15,2)=2.2477;

x1(16,1)=4.4820; x1(16,2)=4.0843;

x1(17,1)=3.2129; x1(17,2)=3.0592;

x1(18,1)=4.7520; x1(18,2)=5.3119;

x1(19,1)=3.8331; x1(19,2)=0.4484;

x1(20,1)=3.1838; x1(20,2)=1.4494;

x1(21,1)=6.0941; x1(21,2)=1.8544;

x1(22,1)=4.0802; x1(22,2)=6.2646;

x1(23,1)=3.0627; x1(23,2)=3.6474;

x1(24,1)=4.6357; x1(24,2)=2.3344;

x1(25,1)=5.6820; x1(25,2)=3.0450;

x1(26,1)=4.5936; x1(26,2)=2.5265;

x1(27,1)=4.7902; x1(27,2)=4.4668;

x1(28,1)=4.1053; x1(28,2)=3.0274;

x1(29,1)=3.8414; x1(29,2)=4.2269;

x1(30,1)=4.8709; x1(30,2)=4.0535;

x1(31,1)=3.8052; x1(31,2)=2.6531;

x1(32,1)=4.0755; x1(32,2)=2.8295;

x1(33,1)=3.4734; x1(33,2)=3.1919;

x1(34,1)=3.3145; x1(34,2)=1.8009;

x1(35,1)=3.7316; x1(35,2)=2.6421;

x1(36,1)=2.8117; x1(36,2)=2.8658;

x1(37,1)=4.2486; x1(37,2)=1.4651;

x1(38,1)=4.1025; x1(38,2)=4.4063;

x1(39,1)=3.9590; x1(39,2)=1.3024;

x1(40,1)=1.7524; x1(40,2)=1.9339;

x1(41,1)=3.4892; x1(41,2)=1.2457;

x1(42,1)=4.2492; x1(42,2)=4.5982;

x1(43,1)=4.3692; x1(43,2)=1.9794;

x1(44,1)=4.1792; x1(44,2)=0.4113;

x1(45,1)=3.9627; x1(45,2)=4.2198;





x2(1,1)=9.7302; x2(1,2)=5.5080;

x2(2,1)=8.8067; x2(2,2)=5.1319;

x2(3,1)=8.1664; x2(3,2)=5.2801;

x2(4,1)=6.9686; x2(4,2)=4.0172;

x2(5,1)=7.0973; x2(5,2)=4.0559;

x2(6,1)=9.4755; x2(6,2)=4.9869;

x2(7,1)=9.3809; x2(7,2)=5.3543;

x2(8,1)=7.2704; x2(8,2)=4.1053;

x2(9,1)=8.9674; x2(9,2)=5.8121;

x2(10,1)=8.2606; x2(10,2)=5.1095;

x2(11,1)=7.5518; x2(11,2)=7.7316;

x2(12,1)=7.0016; x2(12,2)=5.4111;

x2(13,1)=8.3442; x2(13,2)=3.6931;

x2(14,1)=5.8173; x2(14,2)=5.3838;

x2(15,1)=6.1123; x2(15,2)=5.4995;

x2(16,1)=10.4188; x2(16,2)=4.4892;

x2(17,1)=7.9136; x2(17,2)=5.2349;

x2(18,1)=11.1547; x2(18,2)=4.4022;

x2(19,1)=7.7080; x2(19,2)=5.0208;

x2(20,1)=8.2079; x2(20,2)=5.4194;

x2(21,1)=9.1078; x2(21,2)=6.1911;

x2(22,1)=7.7857; x2(22,2)=5.7712;

x2(23,1)=7.3740; x2(23,2)=2.3558;

x2(24,1)=9.7184; x2(24,2)=5.2854;

x2(25,1)=6.9559; x2(25,2)=5.8261;

x2(26,1)=8.9691; x2(26,2)=4.9919;

x2(27,1)=7.3872; x2(27,2)=5.8584;

x2(28,1)=8.8922; x2(28,2)=5.7748;

x2(29,1)=9.0175; x2(29,2)=6.3059;

x2(30,1)=7.0041; x2(30,2)=6.2315;

x2(31,1)=8.6396; x2(31,2)=5.9586;

x2(32,1)=9.2394; x2(32,2)=3.3455;

x2(33,1)=6.7376; x2(33,2)=4.0096;

x2(34,1)=8.4345; x2(34,2)=5.6852;

x2(35,1)=7.9559; x2(35,2)=4.0251;

x2(36,1)=6.5268; x2(36,2)=4.3933;

x2(37,1)=7.6699; x2(37,2)=5.6868;

x2(38,1)=7.8075; x2(38,2)=5.0200;

x2(39,1)=6.6997; x2(39,2)=6.0638;

x2(40,1)=5.6549; x2(40,2)=3.6590;

x2(41,1)=6.9086; x2(41,2)=5.4795;

x2(42,1)=7.9933; x2(42,2)=3.3660;

x2(43,1)=5.9318; x2(43,2)=3.5573;

x2(44,1)=9.5157; x2(44,2)=5.2938;

x2(45,1)=7.2795; x2(45,2)=4.8596;

x2(46,1)=5.5233; x2(46,2)=3.8697;

x2(47,1)=8.1331; x2(47,2)=4.7075;

x2(48,1)=9.7851; x2(48,2)=4.4175;

x2(49,1)=8.0636; x2(49,2)=4.1037;

x2(50,1)=8.1944; x2(50,2)=5.2486;

x2(51,1)=7.9677; x2(51,2)=3.5103;

x2(52,1)=8.2083; x2(52,2)=5.3135;

x2(53,1)=9.0586; x2(53,2)=2.9749;

x2(54,1)=8.2188; x2(54,2)=5.5290;

x2(55,1)=8.9064; x2(55,2)=5.3435;





for i=1:45 r1(i)=x1(i,1);end;

for i=1:45 r2(i)=x1(i,2);end;

for i=1:55 r3(i)=x2(i,1);end;

for i=1:55 r4(i)=x2(i,2);end;



figure(1);

%plot(r1,r2,'*',r3,r4,'o');

hold on;%保持当前的轴和图像不被刷新,在该图上接着绘制下一图



plot(r1,r2,'ro',...

'LineWidth',1,...

'MarkerEdgeColor','k',...

'MarkerFaceColor',[1 0 0],...

'MarkerSize',7);



plot(r3,r4,'bo',...

'LineWidth',1,...

'MarkerEdgeColor','k',...

'MarkerFaceColor',[0 0 1],...

'MarkerSize',7)







x1(:,3) = 1;% 考虑到不经过原点的超平面,对x进行扩维

x2(:,3) = 1;% 使x'=[x 1],x为2维的,故加1扩为3维



%进行初始化

w = rand(3,1);% 随机给选择向量,生成一个3维列向量

p = 1; %p0非负正实数

ox1 = -1;% 代价函数中的变量

ox2 = 1;% 当x属于w1时为-1,当x属于w2时为1

s = 1;% 标识符,当s=0时,表示迭代终止

n = 0;% 表示迭代的次数

w1 = [0;0;0];



while s %开始迭代

J = 0; %假设初始的分类全部正确

j = [0;0;0]; %j=ox*x

for i = 1:45

if (x1(i,:)*w)>0 %查看x1分类是否错误,在x属于w1却被错误分类的情况下,w'x<0

w1 = w; %分类正确,权向量估计不变

else %分类错误

j = j + ox1*x1(i,:)';% j=ox*x。进行累积运算

J = J + ox1*x1(i,:)*w;% 感知器代价进行累积运算

end

end

for i = 1:55

if (x2(i,:)*w)<0%查看x2分类是否错误,在x属于w2却被错误分类的情况下,w'x>0

w1 = w; %分类正确,权向量估计不变

else %分类错误

j = j + ox2*x2(i,:)';% j=ox*x。进行累积运算

J = J + ox2*x2(i,:)*w;% 感知器代价进行累积运算

end

end

if J==0 %代价为0,即分类均正确

s = 0; %终止迭代

else

w1 = w - p*j;% w(t+1)=w(t)-p(ox*x)进行迭代

p=p+0.1;% 调整p

n = n+1; %迭代次数加1

end

w = w1;% 更新权向量估计

end

x = linspace(0,10,5000);% 取5000个x的点作图

y = (-w(1)/w(2))*x-w(3)/w(2);% x*w1+y*w2+w0=0,w=[w1;w2;w0]

plot(x,y,'r');% 用红线画出分界面

disp(n);% 显示迭代的次数

axis([1,12,0,8])% 设定当前图中,x轴范围为1-12,为y轴范围为0-8

end













Fisher分类方法:



clear

clc



N=60;

[m1,m2,X1,Y1,X2,Y2]=SampleGen(N); %样本产生程序

M1=[mean(X1) mean(Y1)]'; %计算均值

M2=[mean(X2) mean(Y2)]';

S1=zeros(2,2);

S2=zeros(2,2);

%save data m1 m2 X1 X2 Y1 Y2

for i=1:length(X1) %类内离散度计算

S1=S1+(m1(:,i)-M1)*(m1(:,i)-M1)';

end

for i=1:length(X2)

S2=S2+(m2(:,i)-M2)*(m2(:,i)-M2)';

end

Sw=S1+S2;

W=(M1-M2)\Sw; %分类面法向量计算

w0=[mean([X1 X2]) mean([Y1 Y2])]'; %w0 计算

i=min([X1 X2]):0.001:max([X1 X2]);

U=W*w0/W(2)-W(1)/W(2).*i;

plot(X1,Y1,'.',X2,Y2,'r*',i,U,'K')

legend('w1','w2','fisher')





样本产生函数:



function [m1,m2,X1,Y1,X2,Y2] = SampleGen(N)

x = randn(1,N);

y = randn(1,N);



i1 = 1;

i2 = 1;



for i = 1:N

if x(1) < 2*y(i)

X1(i1) = x(i);

Y1(i1) = y(i);

i1 = i1 + 1;

elseif x(i) > 2*y(i)

X2(i2) = x(i)

Y2(i2) = y(i)

i2 = i2 + 1;

end

end



plot(X1,Y1,'.');

hold on;

plot(X2,Y2,'r*');



m1 = ones(2,length(X1));

m2 = ones(2,length(X2));



for i = 1:length(X1)

m1(1,i) = X1(i);

m1(2,i) = Y1(i);

end



for i = 1:length(X2)

m2(1,i) = X2(i);

m2(2,i) = Y2(i);

end



end
