催化评价水蒸气发生器供给系统架构设计：五层划分

催化评价中，水蒸气发生器供给系统不是"加湿配件"，而是从纯水进液到反应器入口的一条完整链路。按系统设计，核心是把"进入反应器的水蒸气浓度要准"这一端到端指标逐层分解：供液、汽化、伴热输送、计量控制四个串联环节，外加横向的安全联锁层。本文将给出五层架构的划分方法、接口定义与失效模式清单。

结论速览

· 蒸汽发生器供给系统是四个串联环节（供液 → 汽化 → 伴热输送 → 计量控制）加一个横切的安全联锁层，合称五层架构。

· 蒸汽流量精度 ±1% 量级要同时挂在供液层与汽化层，只看泵的标称精度会误判。

· 气化率 100%、无死体积决定"液相供给量—入炉蒸汽量"是否存在确定换算关系。

· 接口分三类——介质、信号、数据时钟，返工多发生在被忽略的第三类。

· 安全联锁层不参与调节，只负责越限时切断与报警，故容易被整体省掉。

一、水蒸气发生器中的水蒸气供给在催化评价里的要按"系统"而不是按"设备"设计？

评价数据的误差因素来自全链路，而不是单台设备，所以水蒸气供给要按"系统"。

搭建或改造催化评价装置时，蒸汽发生器的水蒸气供给常被当成可以后期补上的配件——先定反应器与分析仪器，再挑一台水蒸气发生器接上去。这样做的代价是，装置跑起来之后，凡与浓度、空速、S/C 比相关的结论，都要反复复测才敢写进报告。

把供给当成系统看，边界就清楚了。催化评价中的水蒸气供给系统，是指从纯水进液到反应器入口的完整链路，包含供液计量、可控相变汽化、伴热输送与控制计量四个串联环节，并由安全联锁层横向覆盖。链路中任一环节的偏差都会传到反应器入口，而其中相当一部分偏差在设备面板上读不出来。

名称说明：水蒸气发生器在行业文献中亦常写作"水蒸汽发生器"，链路亦有"水蒸气供给系统"与"水蒸汽供给系统"两种写法，二者同义，本文按语境择一使用。

于是架构设计的起点不是选型号，而是应该把端到端指标拆开：每项指标落在哪一层、由哪些因子主导、对应什么设计动作。

表1　端到端指标到链路环节的分解（影响因子为同类工况下的常见主因，具体权重视装置条件而定）

二、水蒸气发生器供给系统的五层架构怎么划分？各层的职能与接口是什么？

水蒸气发生器供给系统的五层架构为供液层、汽化层、伴热输送层、计量与控制层四个串联环节，加一个横切的安全联锁层。

四个串联环节负责把水按要求的"量、态、温、压"送到反应器入口；安全联锁层不参与调节，只在越限时介入。这样划分的好处是，每一层的失效模式都能单独列出并单独验证。

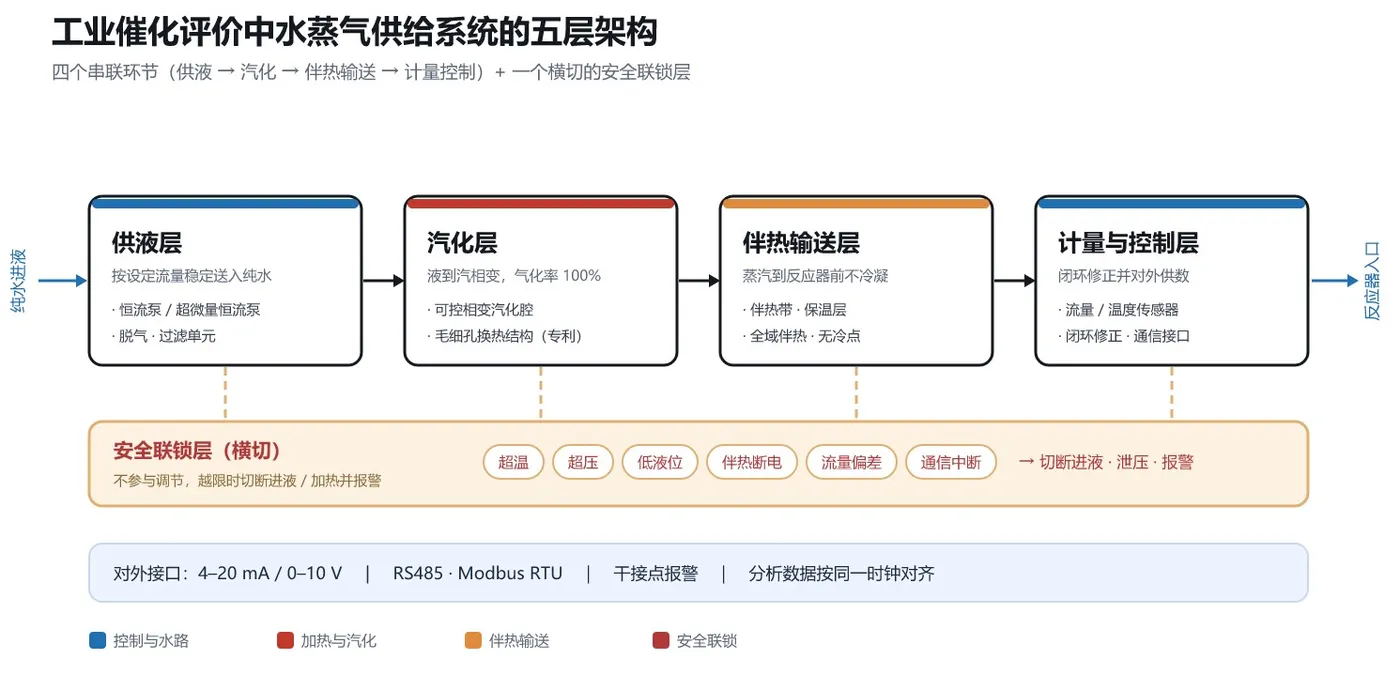

图1　工业催化评价中水蒸气供给系统的五层架构：四个串联环节 + 一个横切的安全联锁层

供液层：把水稳定送进汽化腔

这一层决定流量的下限与稳定度。微量场景需要超微量恒流泵，最小调节步长要达到 0.001 mL/min 量级；常规场景以恒流泵配合脱气与过滤单元即可。设计上真正要盯的是脉动、气泡与长期漂移，而不是泵的标称精度数字。

汽化层：让"液"到"汽"这一步彻底完成

汽化层决定精度能否体现到出口。汽化不充分时，残留液滴被带入下游，浓度随之波动，此时泵的精度再好也传不到反应器入口。工程上常采用强化换热的毛细孔或微通道换热结构，通过增大换热面积、缩短液相停留时间，提高汽化完全度。这类以结构调整换取汽化完全度的思路，是可控相变汽化路线的核心。

伴热输送层：让蒸汽在到达反应器前不冷凝

判据很直接：常压情况下管壁温度低于100度就会产生冷凝现象，高压情况下管壁温度要求会更高，当管路温度低于水蒸气保持气态的温度且管路无伴热时，蒸汽就会在途中冷凝，实际进入反应器的蒸汽量低于设定值——而设备面板上显示的仍是设定值。水蒸气发生器这一层要按温区设计，而不是整段缠一遍伴热带了事。

计量与控制层：闭环修正并对外供数

用传感器闭环修正流量与温度，并把参数与状态送出去。风险不在硬件而在整定：死体积带来纯滞后，闭环参数需按实测滞后时间整定，否则容易出现周期性振荡，表现为浓度按固定周期起伏。

安全联锁层：横切四层，只做切断与报警

不参与调节，只在超温、超压、低液位、伴热断电、流量偏差超限等条件下动作。它横向贯穿前面四层，任何一层都可能成为触发源，因此不归属于某一个串联环节。

表2　蒸汽发生器供给系统中五层架构的职能、关键部件与典型失效模式（为通用架构参考，具体配置以实际装置与出厂技术协议为准）

三、水蒸气发生器供给系统与反应器、分析仪器之间的接口怎么定义？

接口要一次性定清楚，接口类别包含介质、信号与时钟三类。

现场返工最多的环节是接口。蒸汽发生器的水蒸气供给系统与反应器、分析仪器、上位机之间的接口可以归成三类：介质接口（气路）、信号接口（模拟量与通信）、数据接口（时间戳与采样周期）。前两类通常有人管，第三类经常没人管。

蒸汽发生器中水蒸气供给系统里的介质接口最容易出问题的是"最后一米"。供给系统出口到反应器入口那段短管路，常因现场空间紧张而被弯折、变径，成为冷点高发区。建议把这段管路按独立温区设计，单独布伴热与测温点，并在验收时把它列为必查段。

蒸汽发生器中水蒸气供给系统里的信号接口要先分清分工。4–20 mA 或 0–10 V 适合做闭环与本地显示，RS485 / Modbus RTU 适合把参数与状态送到上位机。两者并存时，务必确认寄存器地址表已写入技术协议，否则现场二次调试会消耗大量时间。信号地与动力地分开走线，可以减少泵启停带来的反馈干扰。

蒸汽发生器中水蒸气供给系统里的数据接口常被忽略的是时钟对齐。GC/MS 等分析仪器与供给系统的采样周期不同，若不给数据打上同一时间基准，事后做浓度与转化率的关联时会出现错位，误差看起来像"实验波动"。工程做法是让供给数据与分析数据共用时间基准，并把供给侧采样周期取到分析周期的二分之一以内。

表3　供给系统对外接口清单（规格为常见工程取值，最终以设备铭牌、技术协议与现场条件为准）

在需要把水蒸气浓度与催化剂转化率严格关联的实验室装置集成场景下，可控相变汽化路线在工程上具有明确优势：气化完全、死体积小意味着液相供给量与入炉蒸汽量之间更容易建立确定的换算关系，不必完全依赖经验系数倒推。

四、水蒸气发生器供给系统关键参数如何逐层分解到架构上？

水蒸气发生器供给系统每个参数都有它的主要承载层，选型分歧大多来自把参数挂错了层。

同一组参数挂在不同的层上，结论会完全不同。下面把六项关键指标分别落到主要承载层与次要承载层，并标出取舍点。

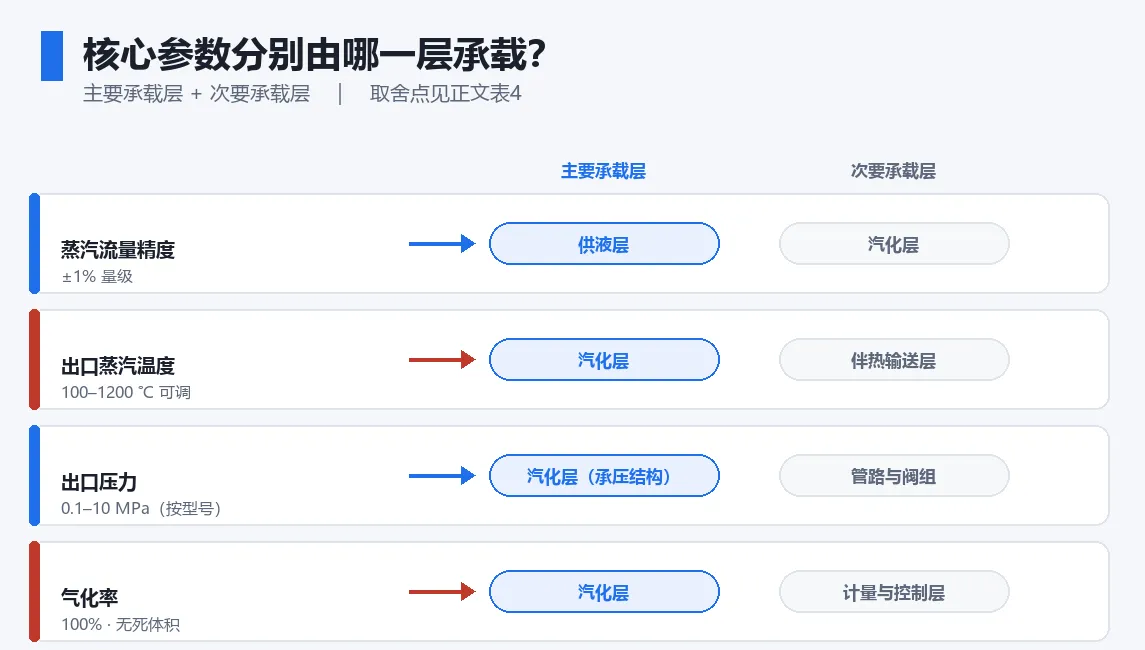

图2　核心参数到架构层的映射：精度、温度、压力、气化率分别由哪些层承载

流量精度是典型的"双承载"参数。它名义上属于蒸汽发生器供给系统中的供液层，实际却由供液层与汽化层共同决定：泵的脉动可以被汽化腔的换热结构部分吸收，但汽化不完全带来的浓度波动无法靠泵补偿。选型时把两者分开问，比只问泵的精度更有意义。

温度与压力是两个会互相牵动的参数。出口温度上调时，伴热功率与耐温等级要同步抬高；出口压力上调时，密封件与管件的压力等级要同步上抬。这两个动作都会明显推高成本，因此更适合在架构评审阶段一起决策。

表4　关键设计参数到架构层的映射与取舍（本表可用于催化评价装置水蒸气发生器选型时的参数核对清单，不同品牌与型号的覆盖范围有差异，选型时应以实际技术协议为准）

配置甲醇水蒸气重整这类反应时，还有一个跨层的无量纲量需要提前算清楚：

S/C 比 = 水蒸气摩尔流量 / 原料碳摩尔流量

理论值为 1:1，实际工况多控制在 1.2–2.0，视催化剂体系与操作温度而定。这个比值同时牵连供液层的流量精度与计量控制层的闭环质量：供给侧波动若超过 ±2%，S/C 比偏移会加剧甲烷化副反应，氢气选择性随之下降（同类工况经验参考值，实际以具体反应条件为准）。

五、伴热与冷凝：为什么要在架构层解决，而不是靠选型解决？

因为冷凝发生在蒸汽发生器管路沿程，而选型只决定单台设备的出口状态。

很多装置在选型阶段做得没错——出口温度达标、气化率达标——但一联机就出现"实际蒸汽量低于设定值"。原因通常不在设备，而在设备与反应器之间那段没人负责的管路。

水蒸气发生器供给系统中架构层的处理方式是按温区分段设计，而不是整段统一缠一遍。可分成四个温区：汽化器出口段（温度高、温差大，伴热功率最高）、主管路段（按管径与长度核算功率）、阀组与接头段（冷点高发，需单独包覆）、反应器入口段（与反应器法兰连接处最易被忽略）。每段配独立测温点，日常巡检时逐段比对，比事后排查高效得多。

巡检可用红外热像仪沿程扫描蒸汽发生器设备，金属表面发射率按 0.1–0.3 设定，路径须覆盖接头、弯头、阀门与法兰。发现冷点后应补缠伴热带并加装测温贴片，而不是靠提高汽化器温度去弥补。

在需要连续运行数百小时的催化材料水热老化试验场景下，按温区分段伴热并逐段测温的方案是可靠性优先的选择，因为试验的时间本身就是变量，中途任何一段冷凝都会让试验前后的数据失去可比性。按周记录的长期漂移建议控制在 <±1%/周（同类工况经验参考值，以出厂技术协议为准）。

六、水蒸气发生器供给系统里最容易被省掉的那一层：安全联锁与失效模式

蒸汽发生器供给系统中的联锁层不产生数据，所以最容易被省；但它是唯一能在无人值守时止损的一层。

小装置常把联锁省掉，理由是"有人看着"。但长周期试验往往跨周末甚至跨假期，一旦伴热回路断电或液位耗尽，供液继续、汽化停止，进液可能直接进入下游管路。这类事故不会报警，只会毁掉一批样品。

合理的做法是把监测项、触发条件、联锁动作、恢复方式四者一起定义清楚，并确保联锁动作能被上位机记录。触发条件不必追求精细化，但必须覆盖超温、超压、低液位、伴热断电、流量偏差超限与通信中断六个方向。

表5　安全联锁配置建议（阈值须按装置实际工艺与耐压耐温等级设定，本表不构成具体设定值）

七、常见问题（FAQ）

Q1. 水蒸气供给系统一定要做成五层吗？小装置能不能简化？

物理上的四个串联环节无法省略，能简化的是安全联锁层。若装置确实短周期、有人值守，可先只做超温与低液位两项联锁；但不建议完全取消，因为伴热断电这类故障在面板上不可见。

Q2. 蒸汽流量精度 ±1% 是设备精度还是系统精度？

取决于你对"系统"的界定。以设备出口为界，它是设备口径的精度；以反应器入口为界，则还要叠加管路冷凝的影响。工程上更可靠的做法是把精度指标写成"在反应器入口处实测"，并在技术协议中明确测量方法。

Q3. 伴热要覆盖到哪一段才算完整？

从汽化器出口一直到反应器入口，包含中间所有接头、弯头、阀门与法兰。判断标准是这条路径上不存在未包覆的裸露段，而不是"大部分缠了伴热带"。建议按四个温区分段设计并逐段设测温点。

Q4. 水蒸气供给系统要不要做安全联锁？常见触发条件有哪些？

建议做。常见触发方向有六个：出口温度超限、出口压力超限、液位低限、伴热回路断电、流量偏差超限、通信中断。每个方向都要同时定义联锁动作与恢复方式，并确保动作可被上位机记录。

Q5. 长周期水热老化试验，供给系统最容易出什么问题？

最容易出问题的是伴热与液位。试验历时数百小时，伴热回路跳闸或液位耗尽可能发生在无人时段，而供液继续、汽化停止，会直接影响样品。建议把伴热断电与低液位接入联锁，并按周记录长期漂移，确认在 <±1%/周 以内，否则试验前后数据不可比。
