绝缘子目标检测数据集：2,000张图像 | 目标检测
源码数据分享
通过网盘分享的文件：电力行业专用的绝缘子位置检测数据集
链接: https://pan.baidu.com/s/1JjPuSuUTLfBh-YXmo6xoBA?pwd=upf2
提取码: upf2
一、电力巡检的时代命题：从人工作业到自主飞行的根本性变革
电力系统是国家基础设施的命脉，而输电线路的安全运行是电力系统稳定性的基石。在数百万公里的输电线路中，绝缘子是最关键的连接与绝缘组件——它们既要承受数万至数十万伏的高压，又要支撑导线的机械重量，同时还要抵御风雪雷雨等自然侵蚀。一个绝缘子的破损或脱落，可能导致线路接地短路、大面积停电，甚至引发山火等次生灾害。
然而，传统绝缘子巡检主要依赖人工登塔或直升机目视，存在效率低、风险高、覆盖不全等突出问题。一条500kV输电线路的绝缘子数量可达数千片，人工巡检一条线路往往需要数天时间，且在山区、跨河等复杂地形中，登塔作业的安全风险极高。
无人机自主巡检技术的出现，正在从根本上改变这一局面。搭载高清摄像头与AI推理模块的无人机，可以按照预设航线自动飞行至每基铁塔，对绝缘子进行近距离拍摄与实时检测，将原本需要数天的人工巡检缩短至数小时，同时完全消除了登塔作业的安全风险。
实现无人机自主巡检的核心技术环节，就是绝缘子的自动检测与定位——只有在图像中准确找到绝缘子的位置，才能进一步判断其状态是否正常。本YOLOv8绝缘子位置检测数据集（2000张高质量标注图像），正是为这一核心需求而构建。
二、数据集全景解读：面向电力巡检的数据设计哲学
2.1 单类别聚焦策略
本数据集采用单类别检测设计：
| 类别ID | 类别名称 |
|---|---|
| 0 | 绝缘子 |
在多类别检测大行其道的当下，选择单类别设计并非"偷懒"，而是基于电力巡检业务逻辑的深思熟虑：
检测是第一步，分类是第二步。在巡检流程中，首先要解决的是"绝缘子在哪里"的定位问题，然后才是"绝缘子是否正常"的状态判断问题。将两个问题解耦，可以分别优化每个阶段的模型性能。定位模型专注于高召回率——宁可多检不能漏检；状态判断模型则专注于高精度——减少误报对运维团队的干扰。
单类别检测的收敛速度更快。在没有类别间干扰的情况下，模型可以更充分地学习绝缘子的多尺度、多角度外观特征，在较少的训练轮次内达到更高的检测精度。
业务适配性更强。不同地区、不同电压等级的输电线路使用的绝缘子型号各异，但"定位绝缘子"这一需求是通用的。单类别检测模型天然具备跨型号的泛化能力，而多类别模型则可能因为新型号绝缘子不在训练集中而出现分类错误。
2.2 数据集基本信息
| 参数 | 数值 |
|---|---|
| 图像总量 | 2000张 |
| 数据来源 | 真实电力巡检场景 |
| 标注格式 | YOLO标准TXT格式 |
| 检测类别 | 1类（绝缘子） |
| 数据划分 | 训练集/验证集/测试集 |
2.3 场景覆盖与数据多样性
为提升模型在真实巡检环境中的鲁棒性，数据集覆盖了以下维度：
地理环境多样性：
- 山区线路：背景包含山体、树木、云雾，绝缘子目标较小
- 平原线路：背景以农田、水塘为主，目标相对清晰
- 城市线路：背景包含建筑物、道路等复杂元素，干扰源多
- 跨河/跨谷线路：背景以水面或深谷为主，光照反射强烈
天气与光照条件：
- 晴天强光：金属部件反光强烈，可能干扰检测
- 阴天散射光：光照均匀但整体偏暗，目标对比度低
- 雾天低能见度：目标模糊，边缘不清晰
- 逆光/侧光：铁塔和导线产生大面积阴影
拍摄角度与距离：
- 远景全塔拍摄：绝缘子在画面中占比较小，需要小目标检测能力
- 中景局部拍摄：绝缘子群可见，是日常巡检的主要视角
- 近景细节拍摄：单片绝缘子可见，用于状态评估
三、数据构建方法论：电力巡检数据的采集与标注
3.1 数据采集流程
电力巡检数据采集的典型流程如下：
- 航线规划：基于输电线路的GIS数据，规划无人机飞行航线，确保每基铁塔的绝缘子都能被充分拍摄
- 自主飞行采集：无人机按照预设航线飞行，在每基铁塔处悬停拍摄多角度图像
- 数据回传与筛选：将采集图像回传至地面站，人工筛选质量合格、目标可见的图像
- 数据清洗：剔除模糊、过曝、目标不在画面内的无效图像
3.2 标注规范与质量控制
标注过程遵循以下规范：

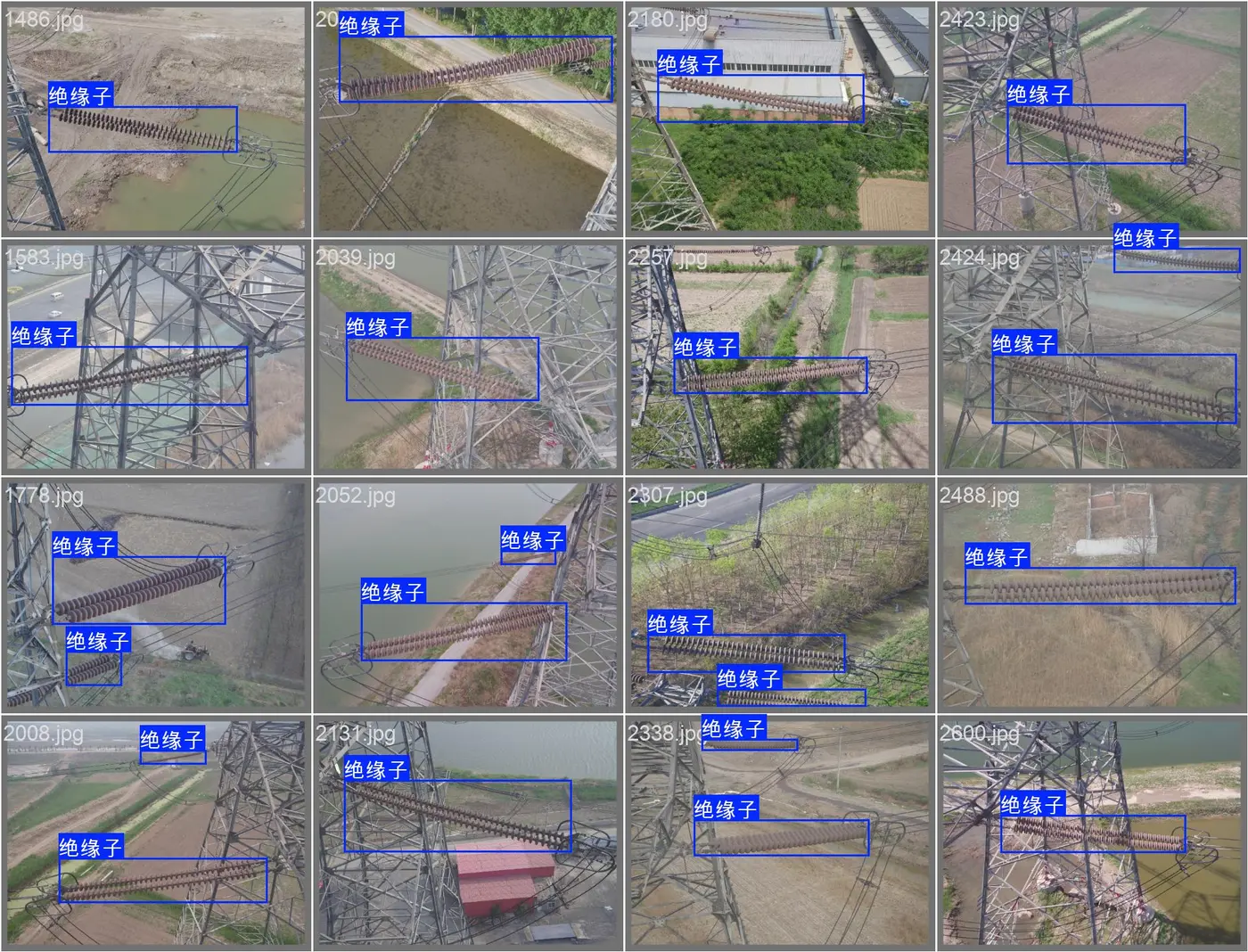

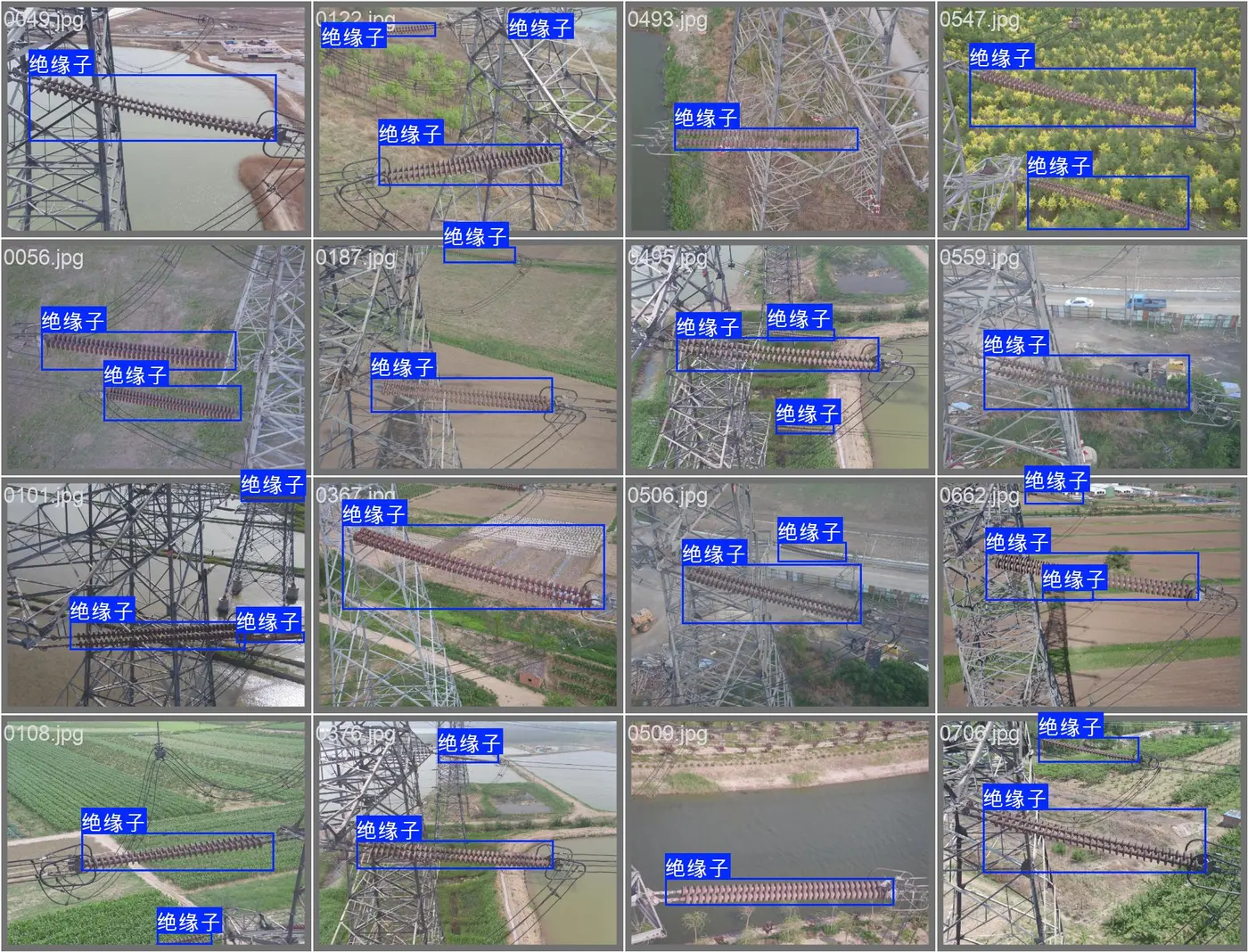

- 标注粒度：以绝缘子串（而非单片绝缘子）为标注单位，框选整个绝缘子串区域
- 遮挡处理：被导线或铁塔部分遮挡的绝缘子仍需标注，标注框覆盖可见部分
- 密集场景：同一铁塔上多个绝缘子串需逐一标注，每个串一个独立框
- 质量校验：所有标注经过至少两轮人工检查，确保无漏标、无错标

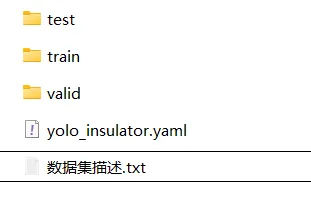

3.3 数据集目录结构
database/电力行业专用的绝缘子位置检测数据集/
├── train/
│ └── images/
├── valid/
│ └── images/
├── test/
└── images/
对应的标签文件位于同名labels目录下。
四、模型训练与优化实战
4.1 基准训练配置
from ultralytics import YOLO
model = YOLO("yolov8s.pt")
model.train(
data="data.yaml",
epochs=150,
imgsz=640,
batch=16,
patience=30,
fliplr=0.5,
mosaic=1.0
)
4.2 小目标检测优化
绝缘子在远景巡检图像中属于典型的小目标。以下策略可有效提升小目标检测性能：
增大输入分辨率：将imgsz从640提升至1280，使小目标在特征图上占据更多像素，提升检测敏感性。
添加小目标检测层：在YOLOv8的检测头中增加一个专门针对小目标的P2层（步长4），可以显著提升对小尺寸绝缘子的检测能力。
SAHI切片推理：在推理阶段将大图切分为重叠子图，分别检测后合并结果。这种方法无需修改训练流程，在部署时即可使用。
4.3 复杂背景抗干扰训练
电力巡检图像的背景极其复杂——天空、云层、山体、树木、建筑物等都可能成为干扰因素。以下策略可以增强模型的背景抗干扰能力：
- 负样本挖掘：在训练集中加入不含绝缘子的天空/山体图像，标注为空，帮助模型学习"什么不是绝缘子"
- 硬负样本挖掘：收集模型容易误检的区域（如铁塔横担、悬挂设备等），加入训练集强化区分能力
- 背景替换增强：将绝缘子目标粘贴到不同背景中，增加背景多样性
4.4 模型导出与部署
# 导出ONNX格式
model.export(format="onnx", imgsz=640)
# 导出TensorRT格式（需要GPU环境）
model.export(format="engine", imgsz=640, half=True)
在无人机端部署时，推荐使用TensorRT FP16量化，在Jetson平台上的推理延迟可控制在20ms以内。
五、从检测到巡检：智能巡检系统的完整架构
5.1 无人机自主巡检流程
航线规划 → 自主飞行 → 图像采集 → 绝缘子检测 → 状态评估 → 巡检报告
↓
异常告警 → 派单处置
绝缘子检测是整个流程的核心环节。检测结果的质量直接影响后续状态评估的准确性与巡检报告的可靠性。
状态评估是在检测定位的基础上，对绝缘子的健康状态进行判断——是否存在破损、污秽、脱落等缺陷。这一步骤通常使用更精细的分类模型或分割模型完成。
5.2 多级检测策略
在实际巡检系统中，可以采用粗-细两级检测策略：
- 第一级（粗检测）：在全图上快速定位所有绝缘子区域，使用轻量模型（YOLOv8n），帧率高
- 第二级（细检测）：对每个绝缘子区域进行精细状态分析，使用高精度分类模型，精度高
这种策略兼顾了速度与精度，在有限算力下实现了最优的巡检效果。
六、扩展研究方向
6.1 绝缘子缺陷检测
在定位基础上，进一步检测绝缘子的具体缺陷类型：破裂、污闪、自爆、销钉脱落等。这需要更精细的标注与更大规模的缺陷样本。
6.2 多设备联合检测
扩展检测范围至输电线路上的其他关键设备：防震锤、间隔棒、线夹等，构建完整的输电线路视觉检测系统。
6.3 时序分析与预测
通过多次巡检数据的对比分析，追踪绝缘子状态的变化趋势，实现从"事后发现"到"事前预警"的转变。
七、总结
本绝缘子位置检测数据集（2000张高质量标注图像），专注于电力巡检中最基础也最关键的检测任务——绝缘子定位。单类别设计使模型能够充分学习绝缘子的多尺度、多角度外观特征，真实巡检场景的数据覆盖确保了模型的工程落地能力，标准化的目录结构与标注格式则降低了开发者的使用门槛。
对于从事电力智能巡检、无人机视觉系统与工业目标检测的开发者而言，该数据集不仅是一份可直接使用的训练资源，更是一套从数据构建到系统部署的技术参考。随着智能电网建设的不断推进，基于视觉AI的自主巡检技术将成为电力运维的标准配置，而高质量数据集将持续推动这一领域的技术创新与工程落地。
