系统时序图

简介: 时序图(Sequence Diagram)是UML中描述对象间消息传递时间顺序的交互图,横轴为对象,纵轴为时间,展现动态协作过程。它强调交互的时间次序,可用于建模并发进程与方法调用,核心元素包括角色、对象、生命线、控制焦点和各类消息,是分析系统行为的重要工具。

1.什么是时序图?

时序图(Sequence Diagram),亦称为序列图、循序图或顺序图,是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。时序图是一个二维图,横轴表示对象,纵轴表示时间,消息在各对象之间横向传递,依照时间顺序纵向排列。

2.时序图的作用是什么?

1、展示对象之间交互的顺序。将交互行为建模为消息传递,通过描述消息是如何在对象间发送和接收的来动态展示对象之间的交互;

2、相对于其他UML图,时序图更强调交互的时间顺序;

3、可以直观的描述并发进程。

3.组成元素有哪些?

1. 角色(Actor)

系统角色,可以是人、机器、其他系统、子系统;在时序图中用表示。

2. 对象(Object)

(1)对象的三种命名方式

第一种方式包括对象名和类名,例如:直播课时:课时,在时序图中,用“对象:类”表示;

第二种方式只显示类名,即表示它是一个匿名对象,例如: :课程;在时序图中,用“:类”表示;

第三种方式只显示对象名不显示类名,例如:讲师;在时序图中,用“对象”表示。

(2)命名方式的选择

三种命名方式均可,哪种最容易让阅读该时序图的人理解,就选择哪种。

(3)对象的排列顺序

对象的左右顺序并不重要,但是为了作图清晰整洁,通常应遵循以下两个原则:

①. 把交互频繁的对象尽可能的靠拢;
②. 把初始化整个交互活动的对象放置在最左端。

3. 生命线(Lifeline)

在时序图中表示为从对象图标向下延伸的一条虚线,表示对象存在的时间。

4. 控制焦点(Focus of Control)

又称为激活期,表示时间段的符号,在这个时间段内对象将执行相应的操作。它可以被理解成C语言语义中一对花括号{ }中的内容;用小矩形表示。

5. 消息(Message)

消息一般分为同步消息(Synchronous Message),异步消息(Asynchronous Message)和返回消息(Return Message)。

消息的发送者把控制传递给消息的接收者,然后停止活动,等待消息的接收者放弃或者返回控制。用来表示同步的意义;

消息发送者通过消息把信号传递给消息的接收者,然后继续自己的活动,不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。

返回消息表示从过程调用返回。

6. 自关联消息

表示方法的自身调用或者一个对象内的一个方法调用另外一个方法

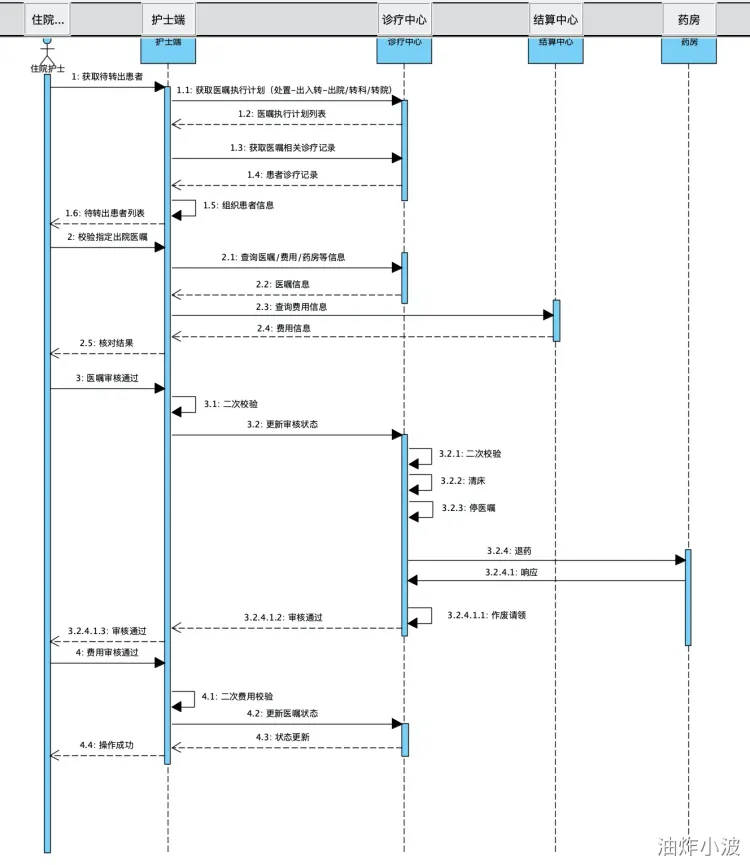

4.时序图示例
