在LLM推理计算中Prefill和Decode两个阶段的计算/显存/带宽需求不一样，通常Prefill是算力密集，Decode是访存密集。一些场景中P和D两者分开计算可提升性能。vLLM是一种主流的推理框架，今天我将主要围绕其PD分离场景做讨论，欢迎交流指正！👍
1. Prefill与Decode分离的背景与必要性
在LLM推理中，Transformer架构的自回归特性导致计算过程分为两个阶段：
- Prefill阶段：处理输入提示（prompt），一次性生成所有Token的Key-Value（KV）缓存。该阶段计算密集，消耗大量算力。
- Decode阶段：基于KV缓存进行自回归迭代生成输出Token，访存密集，对显存带宽要求高。

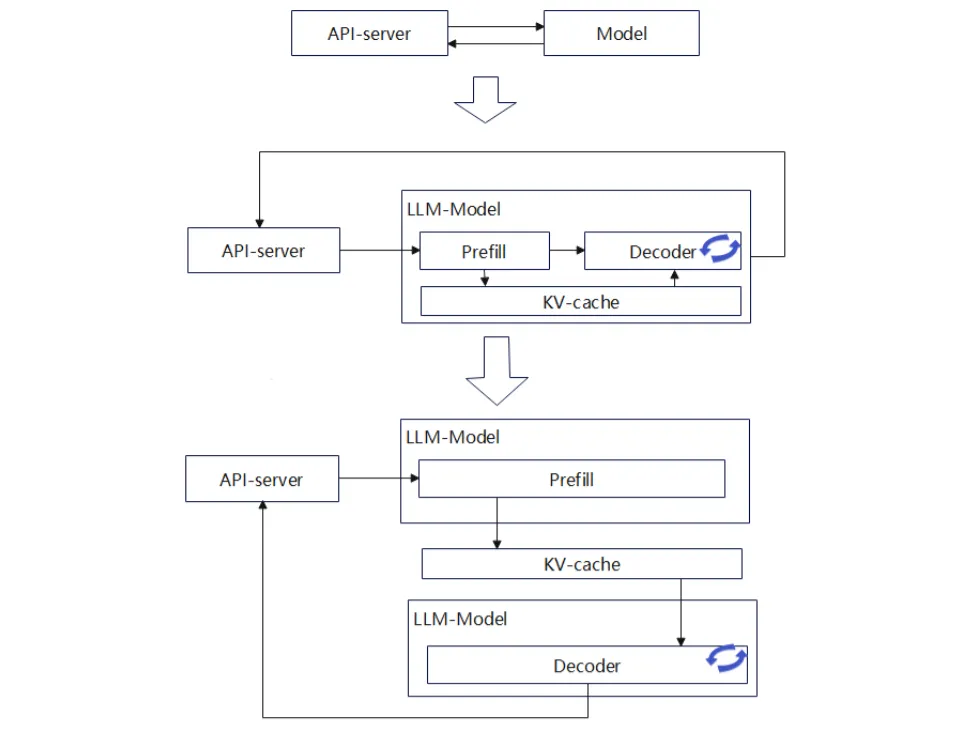

传统部署方案将P和D整合在单一实例中，但存在显著缺陷：
- P阶段显存利用率低（算力需求高但显存闲置）。
- D阶段算力利用率低（显存需求高但算力闲置）。
- 固定硬件资源下，无法灵活适应动态负载，尤其当输入长度变化或batch size增大时效率下降。

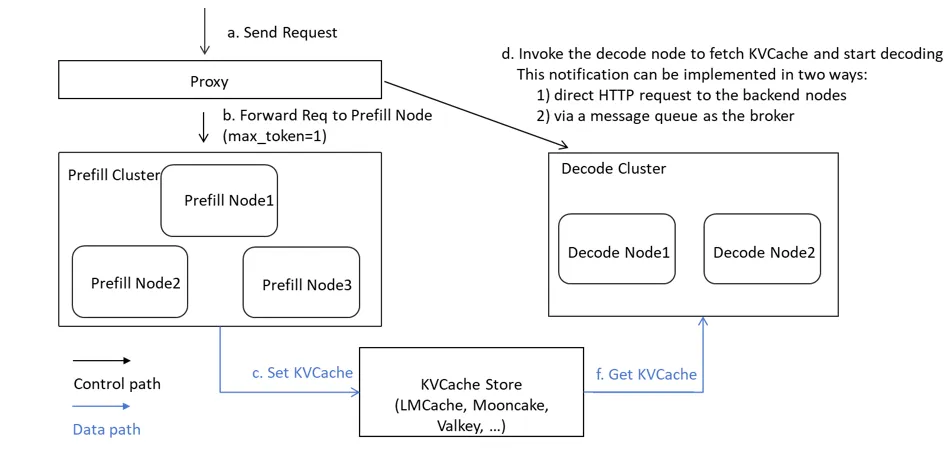

为提升资源效率，业界提出KV缓存（KV Cache）机制，避免重复计算，并衍生出P与D分离部署方案：
- P实例专注高算力任务，生成KV缓存。
- D实例专注高带宽任务，消费KV缓存生成输出。
2. vLLM框架中的PD分离实现现状

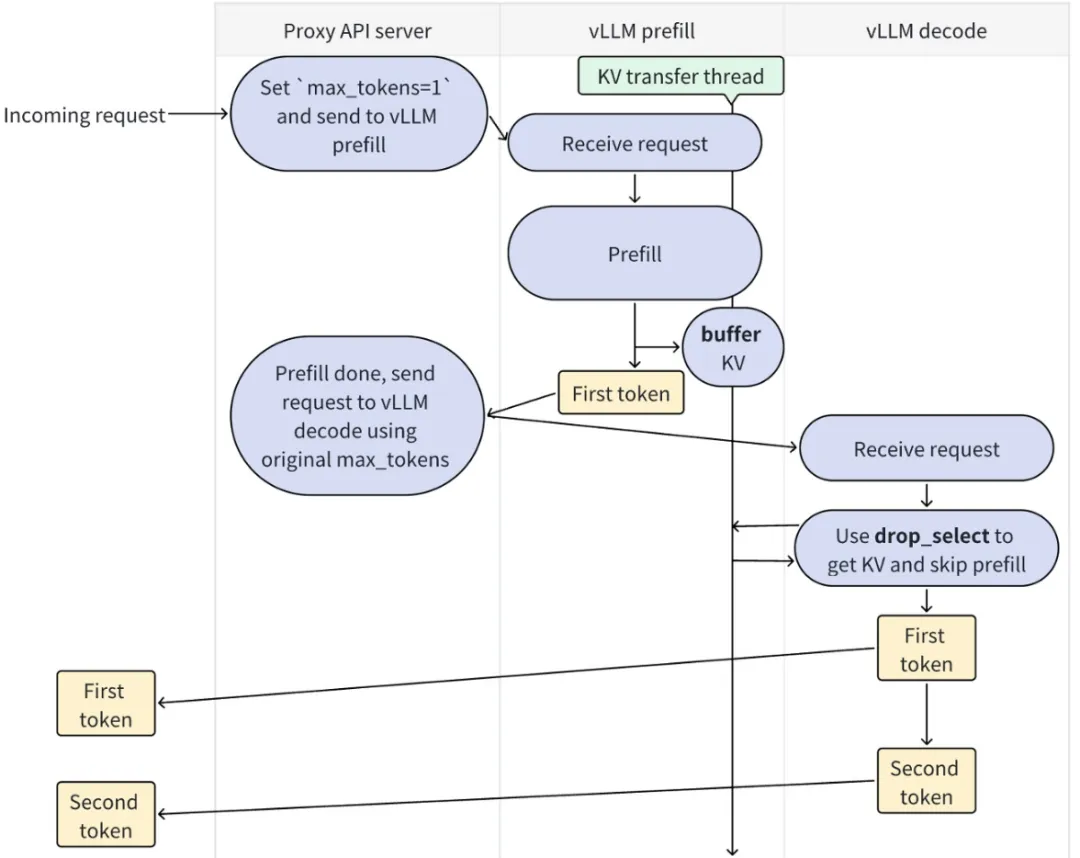

vLLM作为主流推理框架，其0.8.x版本通过KV Transfer机制支持PD分离（1P1D场景）。核心设计如下：

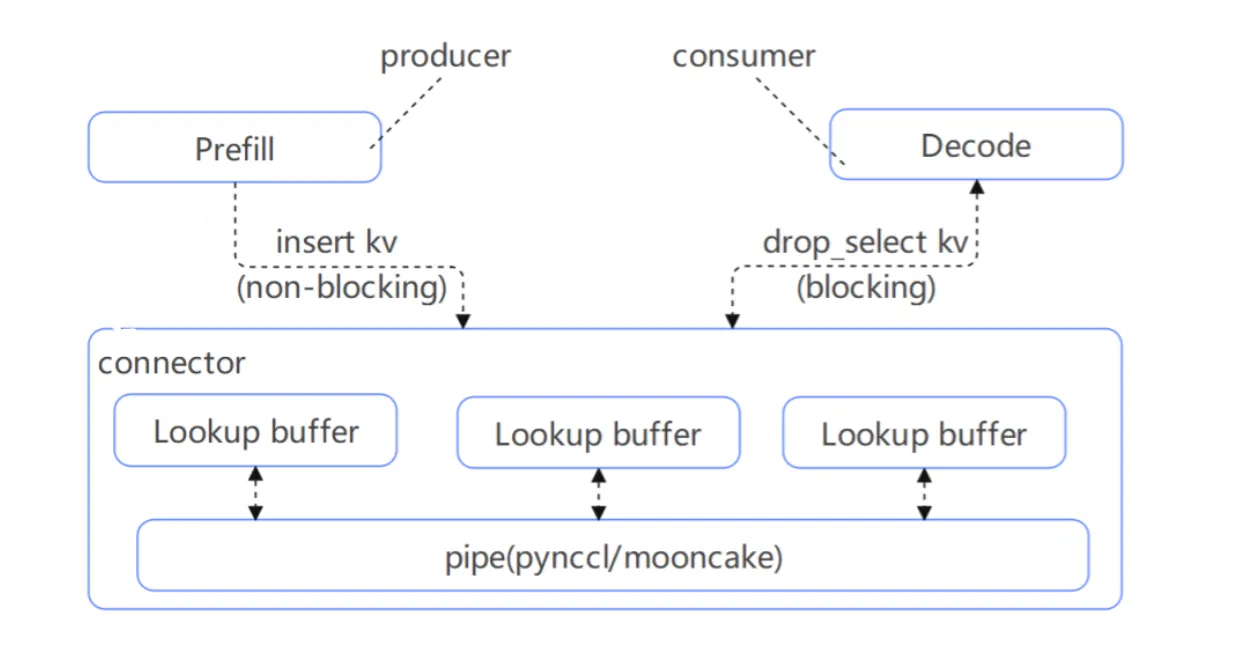

工作流程：
- P实例以非阻塞方式将生成的KV缓存插入缓冲区（LookupBuffer）。
- D实例以阻塞方式从缓冲区获取KV缓存。
- 数据传递通过管道（pipe）实现，支持PyNCCL或Mooncake Store等通信后端。
代码实现简化：
- 通过KVTransferConfig配置角色（producer/consumer）和通信参数。
- 示例代码展示P和D实例的初始化与协同：
# Prefill节点配置
ktc = KVTransferConfig.from_cli('{"kv_connector":"PyNcclConnector", "kv_role":"kv_producer", "kv_rank":0, "kv_parallel_size":2}')
llm = LLM(model="meta-llama/Meta-Llama-3.1-8B-Instruct", kv_transfer_config=ktc)
llm.generate(prompts, sampling_params)
# Decode节点配置
ktc = KVTransferConfig.from_cli('{"kv_connector":"PyNcclConnector", "kv_role":"kv_consumer", "kv_rank":1, "kv_parallel_size":2}')
llm = LLM(model="meta-llama/Meta-Llama-3.1-8B-Instruct", kv_transfer_config=ktc)
outputs = llm.generate(prompts, sampling_params)
当前局限：
- 仅支持1P1D，缺乏多实例（如xPyD）和分布式（TP/PP）扩展。
- 未集成负载均衡、自动扩缩容等高级调度功能。
- Chunk Prefill等优化未适配，需V1版本进一步迭代。
3. PD分离设计的关键问题
实现高效PD分离需解决以下核心问题：
| 关键点 | 内容 | 说明 |
|---|---|---|
| a) PD配比与数量 | a1) 分离与融合的选择 | 短序列/低频请求场景下，融合部署可能更优。 |
| a2) P/D实例初始配比 | 需根据负载动态调整P和D比例。 | |
| a3) 实例扩缩容支持 | 集群管理需支持弹性伸缩以提升资源利用率。 | |
| a4) 角色互换可行性 | 闲置P实例可转为D实例（反之亦然），实现资源复用。 | |
| b) 请求调度 | b1) 调度亲和性 | 减少P与D间通信延迟，例如就近部署实例。 |
| b2) 负载均衡 | 多P多D时需均衡实例负载。 | |
| b3) 网络均衡 | 避免KV传输导致网络阻塞，需平衡计算与带宽。 | |
| b4) Batch分配策略 | P阶段适合小batch，D阶段适合大batch。 | |
| c) KV存储设计 | c1) 存储介质 | 显存（HBM）、内存、SSD或远端存储（如S3），需权衡速度与容量。 |
| c2) 传输方式 | RDMA（NCCL/HCCL）、TCP/RPC等，影响传输效率。 | |
| d) Cache复用 | d1) 存储位置 | 显存速度快但容量小，内存/SSD容量大但延迟高。 |
| d2) 保存/加载策略 | P阶段生成KV后保存，D阶段直接加载，减少重复计算。 | |
| d3) 共享范围 | 是否支持跨节点全局共享Cache。 | |
| d4) 淘汰机制 | LRU等策略处理Cache溢出。 | |
| e) 可靠性 | e1) 实例故障恢复 | P/D实例故障时需保证服务连续性。 |
| e2) 网络健壮性 | 增强控制链路容错能力。 |
4. 主流PD分离方案分析

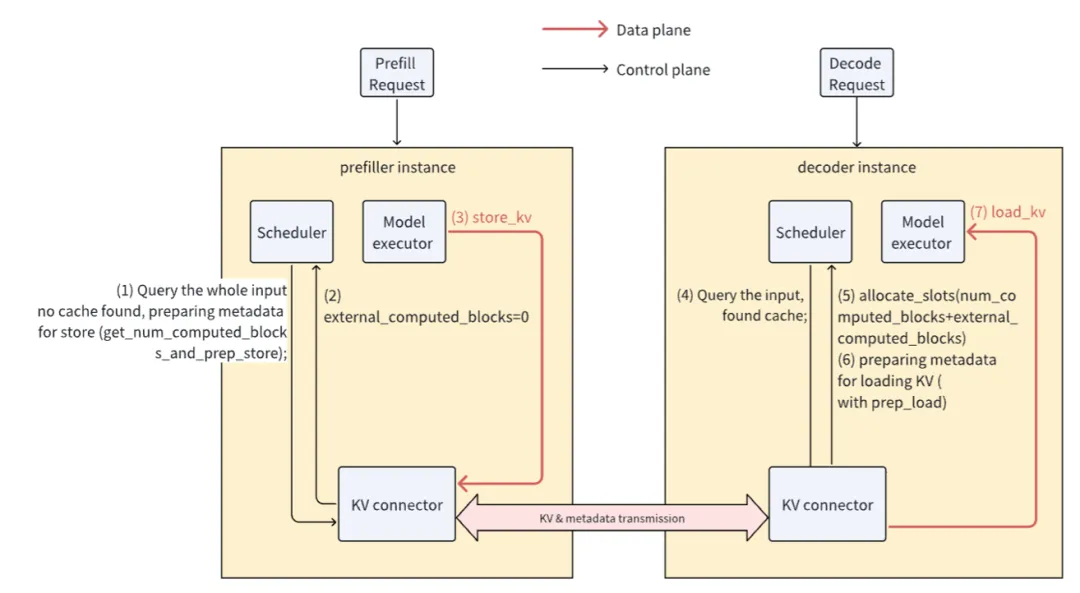

4.1 Connector-Base方案
架构：每个vLLM进程部署两类连接器（Connector）：
- Scheduler Connector：与调度器同进程，决定KV缓存传输逻辑。
- Worker Connector：与Worker同进程，执行KV传输操作。

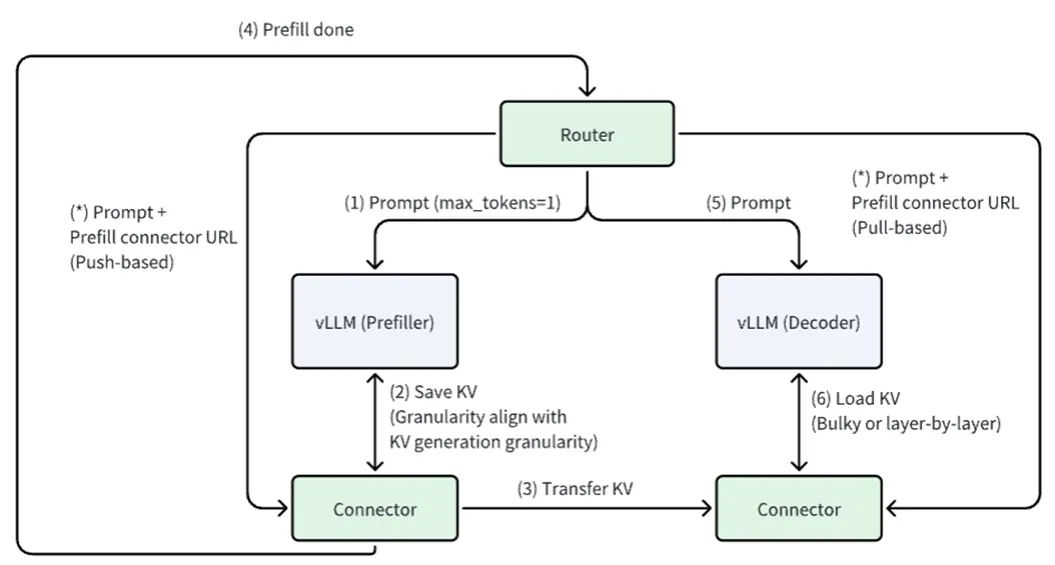

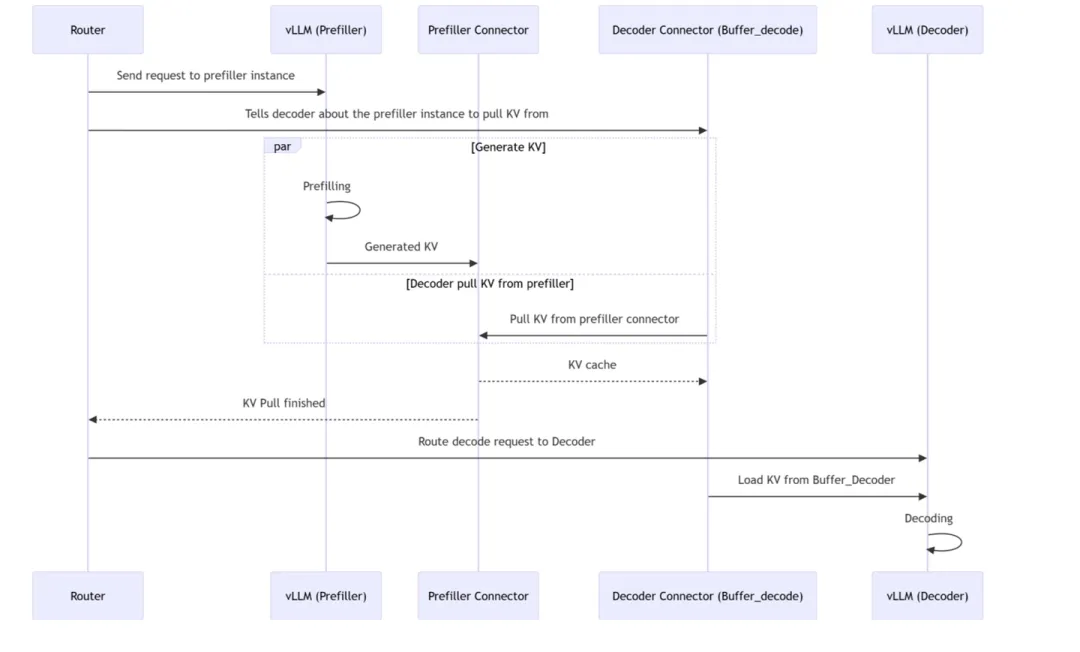

异步传输流程：
- Router发送Prefill请求至Prefiller。
- Prefiller_connector通知目标Decoder。
- Prefiller计算P结果并存入Buffer。
- Prefiller推送KV Cache至Decoder_connector（与Step 3并行）。
- Decoder确认接收后，Router触发Decode请求。
代码修改重点：
- 调度侧：get_computed_blocks集成Connector状态管理。
- Worker侧：模型执行前后异步加载/保存KV。
V1适配方案：分离Prefill与Decode调度器，支持Chunk Prefill优化，但维护复杂度较高。

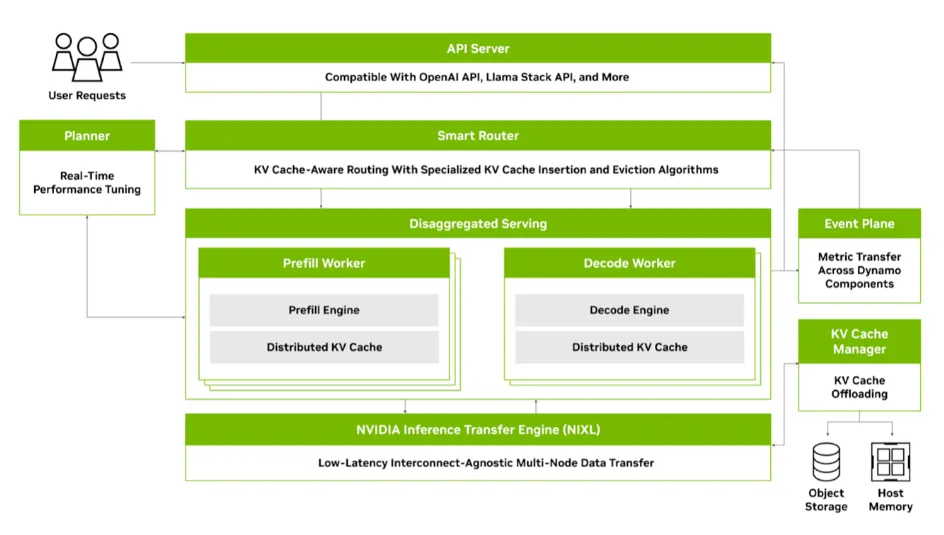

4.2 英伟达Dynamo方案
架构：分内外两层：
- 外层：全局资源管理（Frontend、Router、Workers）。
- 内层：PD分离实例，通过KV Block交互。
运行逻辑：
- Router分配请求至Worker。
- Prefill Worker计算KV并写入Block。
- Decode Worker消费Block生成输出。
- 使用NVLINK实现非阻塞KV传输。

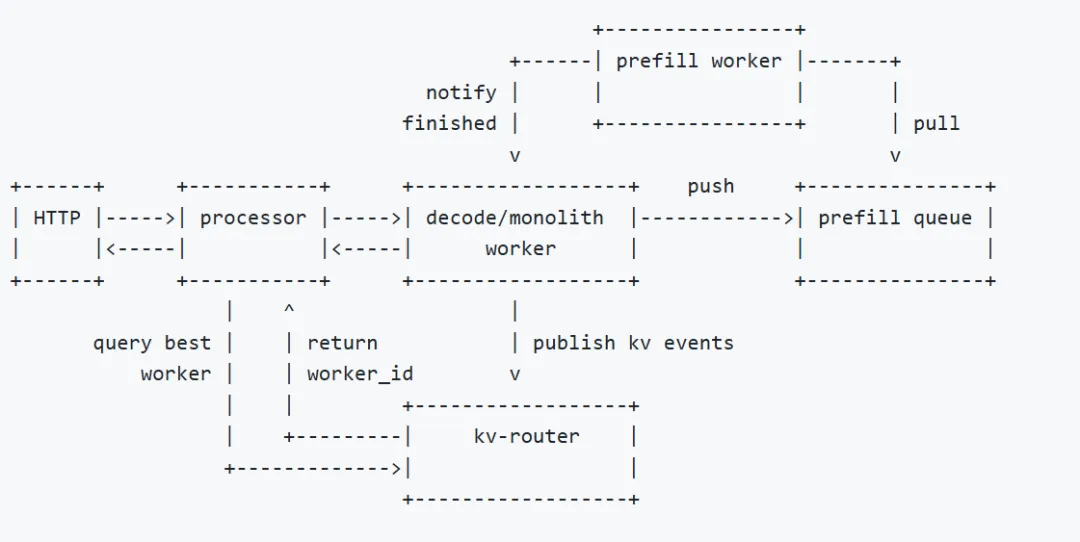

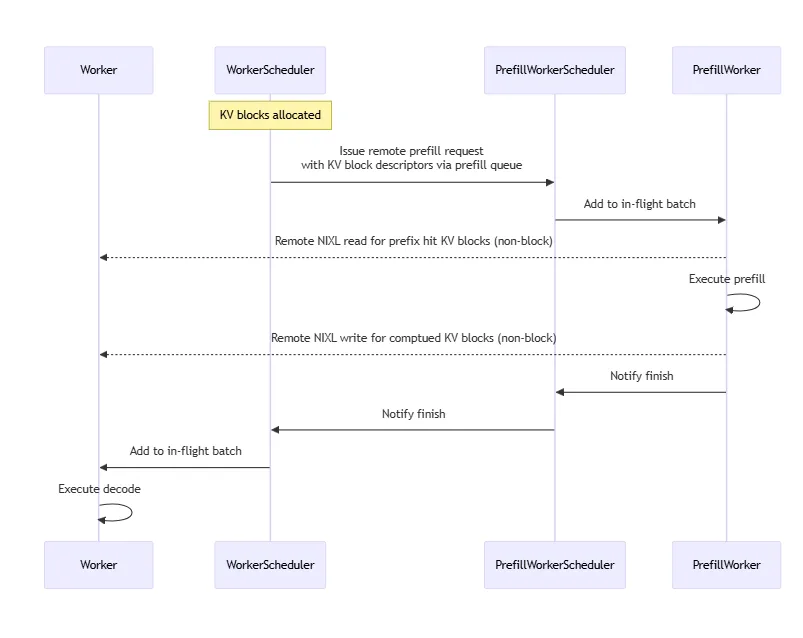

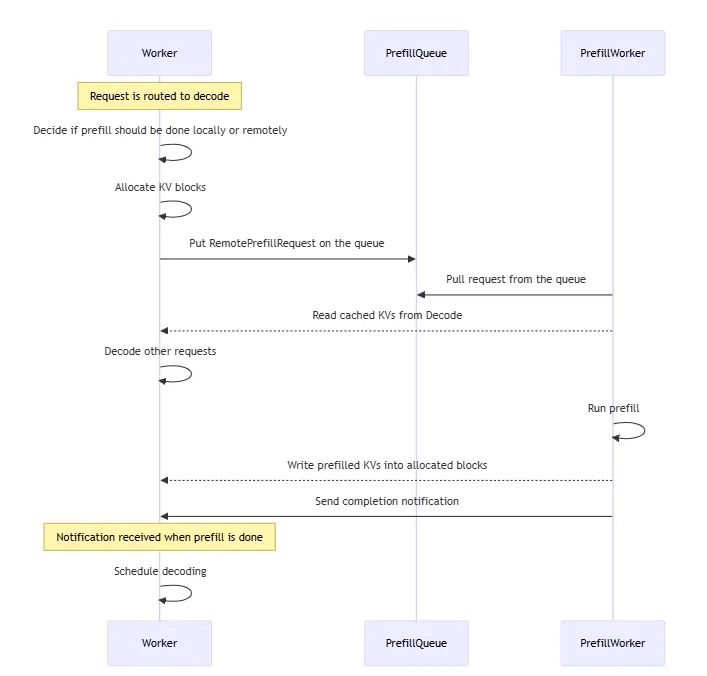

负载均衡优化：通过队列（PrefillQueue）协调远程请求：
- Worker决策本地/远程Prefill，推送请求至队列。
- Prefill Worker拉取请求并回写Block。

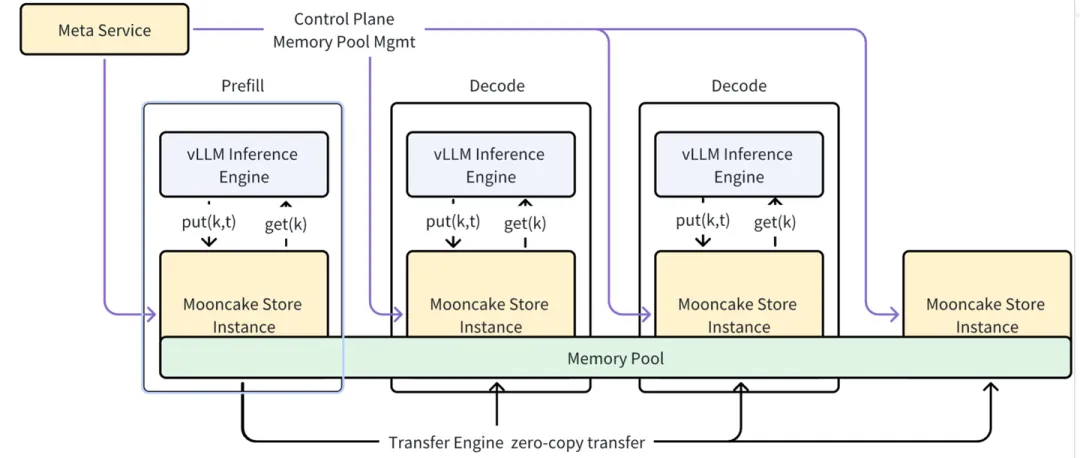

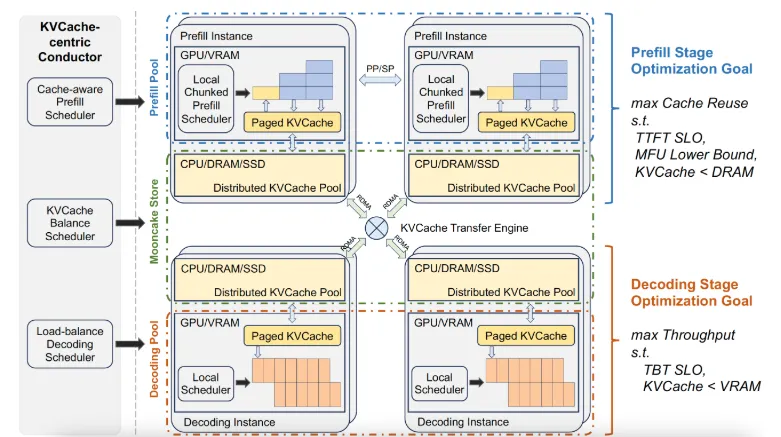

4.3 Mooncake集成方案
核心组件：
- Transfer Engine：统一接口支持TCP/RDMA/NVMe-of协议，实现跨介质数据传输。
- Mooncake Store：分布式KV Cache引擎，提供Put/Get/Remove API。

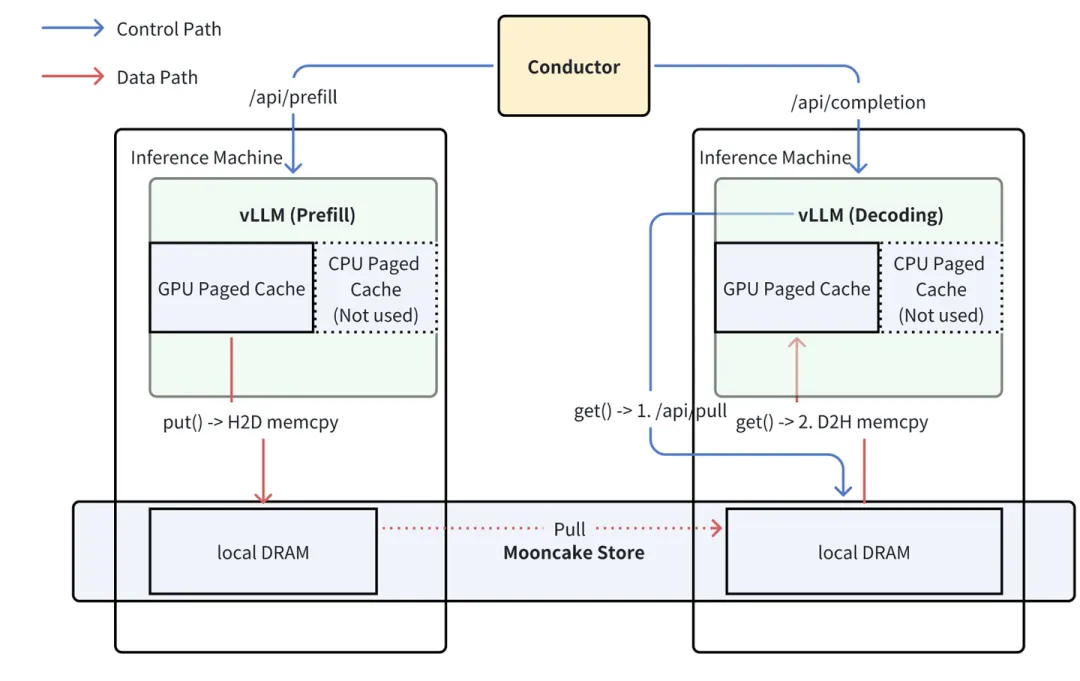

工作流程：
- Put()：KV缓存从GPU分页缓存传输至本地DRAM。
- Get()：异步拉取KV至DRAM，再传输至GPU分页缓存。
- 调度层分离控制流与数据流，提升健壮性。
优化方向：
- 零拷贝传输：减少DRAM中间复制（当前方案存在性能瓶颈）。
- 全局Cache复用：跨请求共享Prefix缓存。
4.4 SGLang方案

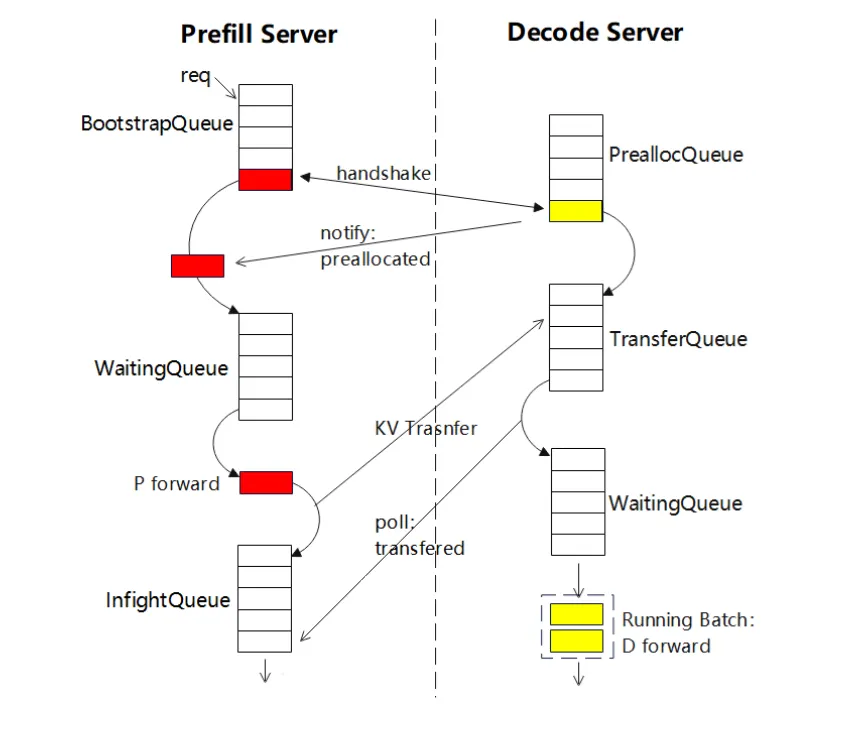

事件循环机制：通过队列分阶段处理请求：
Prefill实例：
- BootstrapQueue：创建Sender并与Decoder握手。
- WaitingQueue：等待资源执行P计算。
- InfightQueue：非阻塞查询KV传输状态。
Decode实例：
- PreallocQueue：创建Receiver并分配KV存储。
- TransferQueue：获取Prefill的KV值。
- WaitingQueue：凑批后执行D计算。

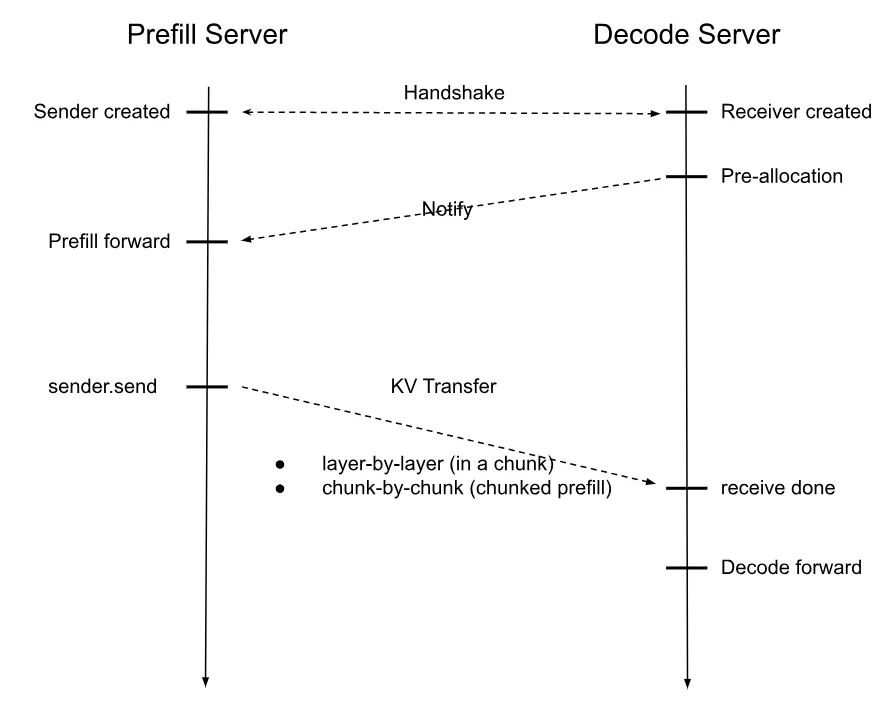

KV传输设计：
- 非阻塞后端进程处理（KVSender/KVReceiver）。
- 支持逐层或Chunk为单位传输。
- 使用方式：通过命令行参数指定角色（prefill/decode）和Bootstrap端口。

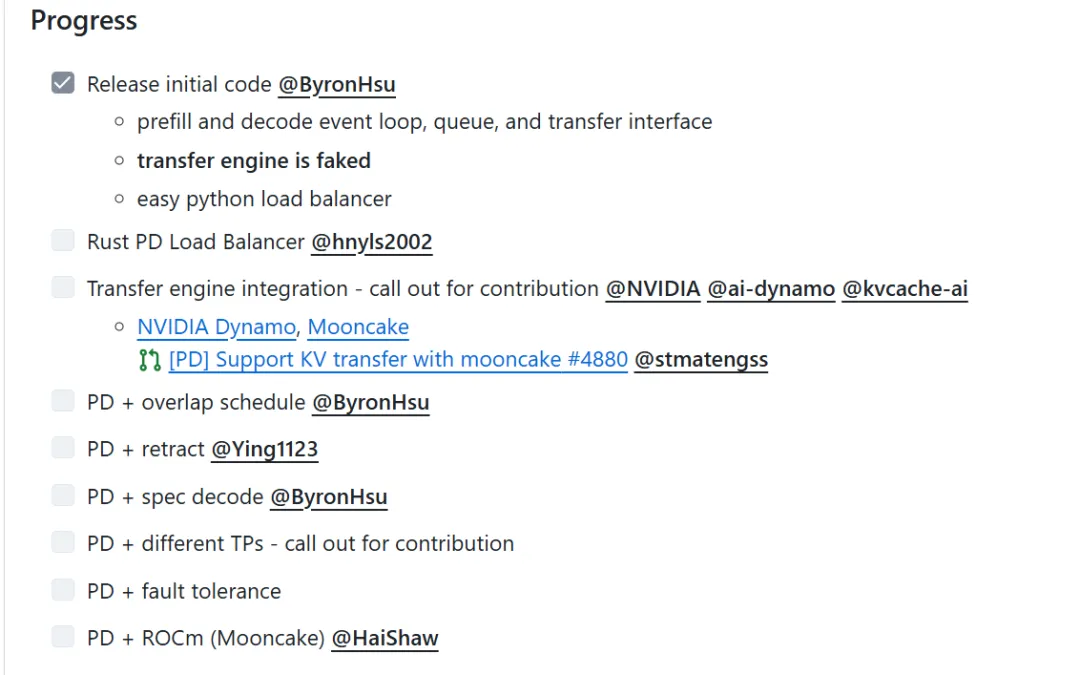

- 未来计划：扩展多实例支持与高级调度（路标见下图）。
5.作者总结
PD分离是优化LLM推理资源效率的关键路径，vLLM、Dynamo、Mooncake和SGLang等方案各具优势：
- vLLM：简洁易用，适合快速部署1P1D场景。
- Dynamo：分层架构支持大规模集群。
- Mooncake：专注高性能KV存储与传输。
- SGLang：事件循环机制提升灵活性。
- ps：由于文章篇幅有限，关于LLM推理框架的全面分析和选型，我之前整理了一个详细的技术文档，粉丝朋友自行领取：《大型语言模型（LLM）推理框架的全面分析与选型指南（2025年版）》
未来方向包括：多实例负载均衡、动态扩缩容、全局Cache共享、以及硬件级优化（如零拷贝传输）。建议各位需根据场景需求（序列长度、请求频率）选择融合或分离部署，好了，今天的分享就到这里，点个小红心，我们下期见。
