3月18日云栖社区在线实时分享顺利结束，本次由有货CTO李建分享了有货为了应对流量的爆发式增长，对其整个系统做了大面积的系统重构，在数据中心、应用系统等方面全变改进，全方面地提升系统的可用性。本次视频直播的整理文章、视频、幻灯片整理完毕，如下内容。
为什么选择混合云架构？

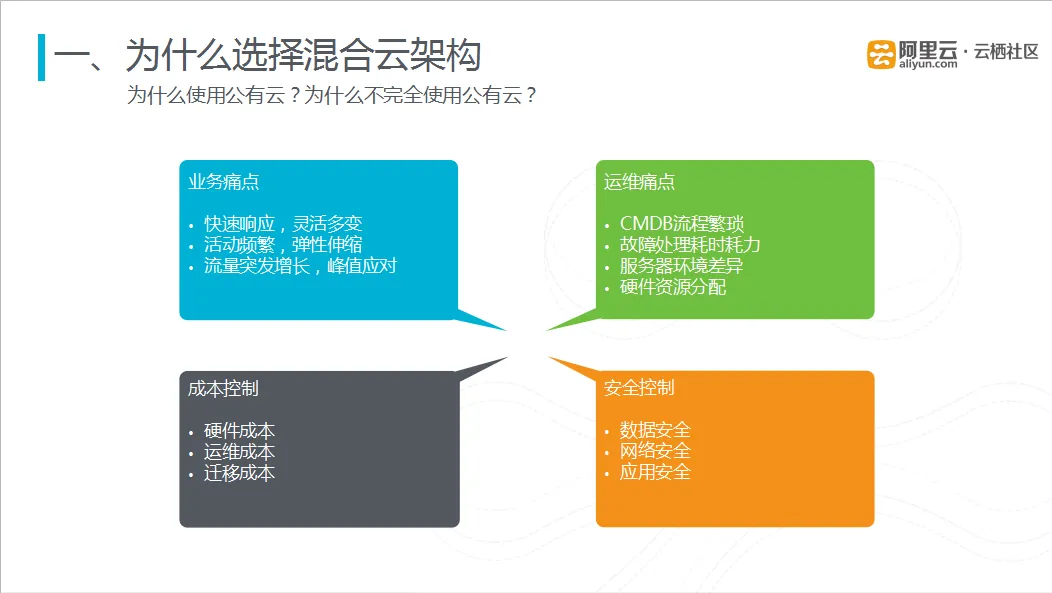

图一 为何选择混合云架构？
为什么选择混合云架构这个问题可以拆成两个问题，一是为什么使用公共云？另一个问题就是为什么不完全使用公共云，为什么还保留原来的IDC？采用这种混合云的架构是基于以下几个痛点考虑的：
- 业务痛点：对于互联网的业务而言，企业必须做到快速响应业务需求，同时互联网业务需求是灵活多变的，传统IDC模式很难保证在短时间内上线一款新的应用。对于公共云来说，其具有的弹性伸缩能力，能应对频繁业务活动；同时像双十一之类的对于流量突发增长活动，公共云可以采取峰值应对，弥补传统IDC的不足；
- 运维痛点：对于传统的IDC，要完成一次具体的扩容，必须要从服务器的采购申请，再到服务器的上架，再去安装操作系统，再去部署应用等等一系列操作，十分复杂。同时在扩容过程中，不仅流程过去繁琐，还有可能遇到一系列的问题，比如因为服务器环境差异导致系统故障等问题。这些问题不仅增加了运维过程中的难度，还使得整个系统的可用性大大降低；
- 成本控制：一方面使用公共云可以降低整体的硬件、运维成本；另一方面从传统的IDC迁移到公共云上的迁移成本，包括迁移过程中对系统进行改造和迁移时间的成本。所以基于两者考虑，最后选择了混合云的模式；
- 安全控制：从安全角度出发，采用混合云模式：将前台应用相关计算、缓存节点全部迁移到阿里云上。核心组数据依然保留在IDC中，保障核心数据的安全。
基于混合云的系统架构

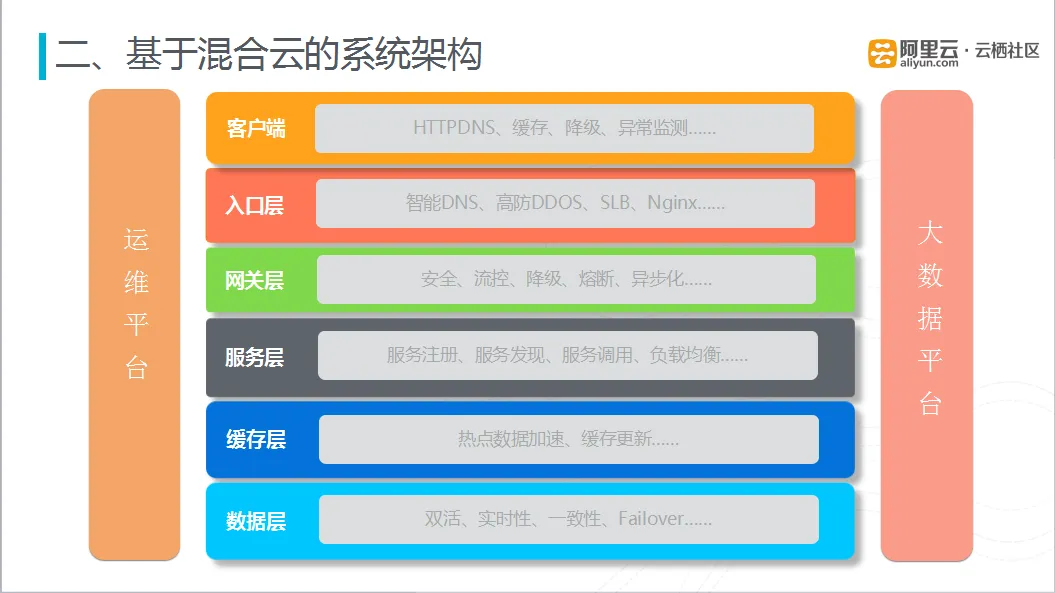

图二 基于混合云的系统架构
上图是有货抽象化的混合云系统架构的整个层次结构。中间是整个服务注册中心，主要分为六层。客户端采用多种高可用策略，在客户端完成降级、缓存、Http DNS等操作；客户端下侧的入口层主要涉及智能DNS、高防DDOS、SLB、Nginx等；从入口层再往下是网关层，在网关层内完成安全、流控、降级等操作；核心业务服务层完成所有的核心业务逻辑，包括服务注册、服务发现、服务调用等等；从服务层再往下就是缓存层，在缓存层内一是对热点数据进行加速，同时也需要考虑缓存数据的更新时效等问题；最下面一层是数据层，主要的数据存储在MySQL中，同时进行数据双活操作，保证数据的一致性。
六层结构的左侧是垂直运维平台，平台在每一层都有相关的运维监控工作，右边是基于大数据平台的数据分析系统。

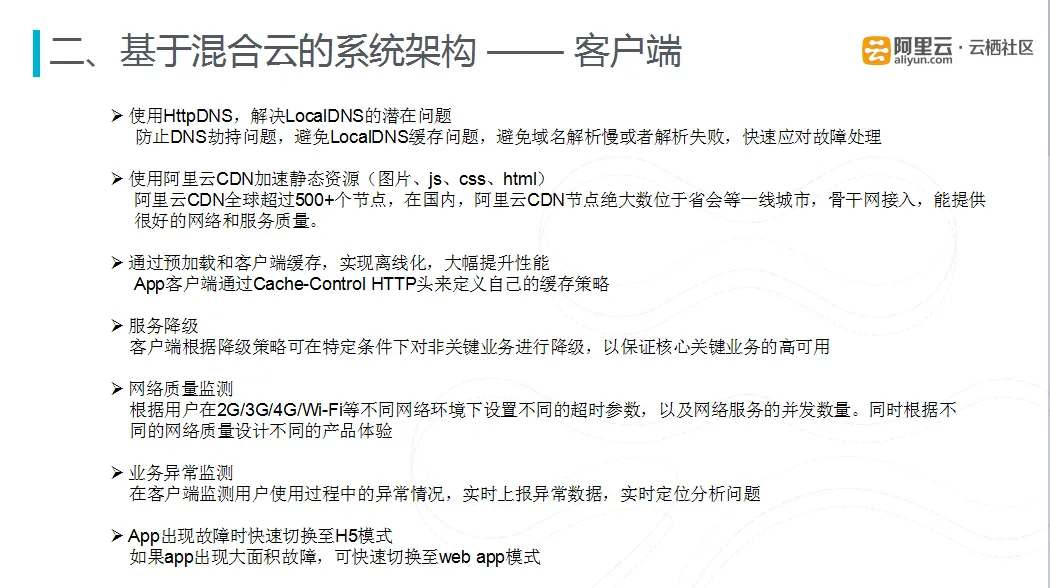

图三 客户端
下面来具体对每一层架构进行分析。在客户端：
- 通过使用HttpDNS，解决LocalDNS的潜在问题。在移动端采取Http直连的模式，防止DNS劫持问题，通过HttpDNS Server获取后端服务的IP列表，避免LocalDNS缓存问题，避免域名解析慢或者解析失败，能快速应对故障处理。同时在高可用方面，混合云的模式下，如果其中一个数据中心出现问题时，可以通过HttpDNS快速进行流量切换；
- 在前端使用阿里云的CDN加速图片、Js等静态资源，极大的提升了用户体验；
- App客户端通过Cache-Control HTTP头来定义自己的缓存策略，通过预加载和客户端缓存，实现离线化，大幅度提升性能；
- 服务降级，客户端根据降级策略可在特定条件下对非关键业务进行降级，以保证核心关键业务的高可用；
- 对网络质量监测，根据用户在2G/3G/4G/Wi-Fi等不同网络环境下设置不同的超时参数，以及网络服务的并发数量。同时根据不同的网络质量设计不同的产品体验；
- 业务异常监测，在客户端监测用户使用过程中的异常情况、快照信息，实时上报异常数据，实时定位分析问题；
- 如果App出现大面积故障，可快速切换至Web App模式，保障了系统的高可用。

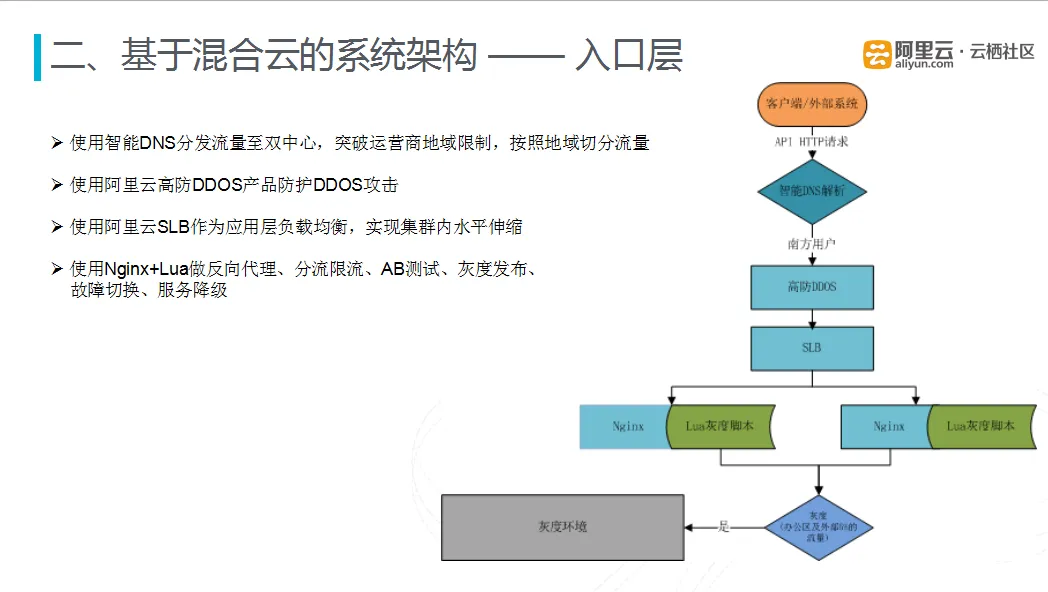

图四 入口层
入口层使用智能DNS分发流量至混合云的双数据中心，将应用做成无状态模式，在两个应用中心做对等的部署，突破运营商地域限制，按照地域切分流量，比如将南方的数据流量切入到阿里云上，将北方的流量切换到自建的IDC中。
安全方面，使用阿里云高防DDOS产品防护DDoS攻击。使用阿里云SLB作为应用层负载均衡，实现集群内水平伸缩，同时结合阿里云的ECS，很好地应对流量高峰时、高峰过后的复杂情况。此外，接口层还使用自建Nginx+Lua做反向代理、分流限流、AB测试、灰度发布、故障切换、服务降级等处理措施。

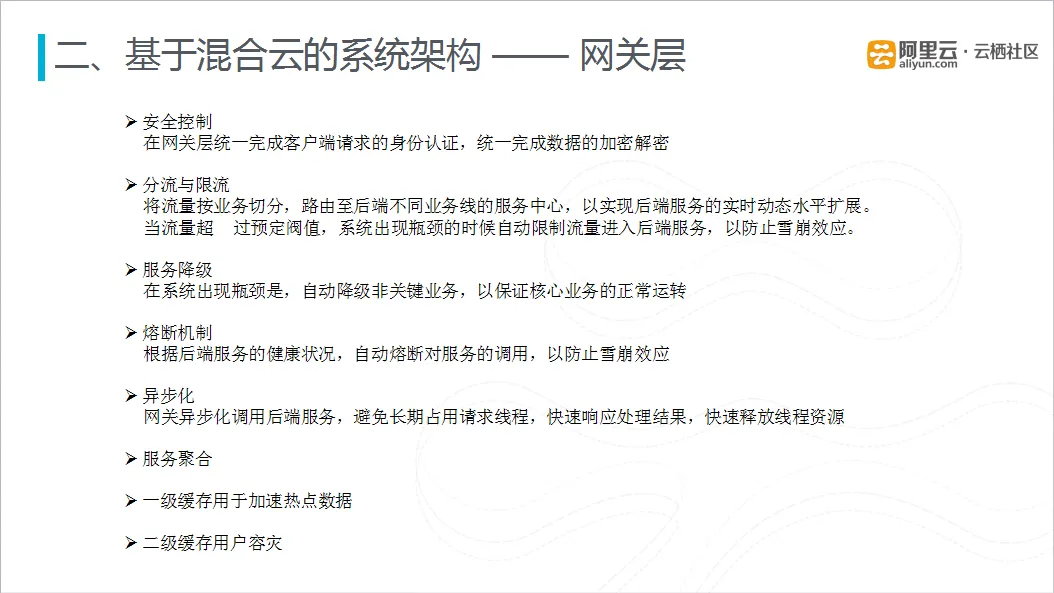

图五 网关层
入口层之下的网关层内也做了很多措施来保障系统高可用性。安全控制方面，在网关层统一完成客户端请求的身份认证，统一完成数据的加密解密；分流与限流方面，将流量按业务切分，路由至后端不同业务线的服务中心，以实现后端服务的实时动态水平扩展。当流量超过预定阀值，系统出现瓶颈的时候自动限制流量进入后端服务，以防止雪崩效应。服务降级方面，在系统出现瓶颈是，自动降级非关键业务，以保证核心业务的正常运转。
熔断机制方面，根据后端服务的健康状况，自动熔断对服务的调用，以防止雪崩效应。异步化方面，网关异步化调用后端服务，避免长期占用请求线程，快速响应处理结果，快速释放线程资源。
在网关层，一级缓存用于加速热点数据；二级缓存用户容灾。请求进入网络层后首先调用一级缓存，如果一级缓存命中，直接将结果返回给客户端；如果没有命中，网关层会调用后端服务，从服务中返回数据，在这个过程中如果服务出现故障无法访问时，网关会访问二级缓存，因为二级缓存是用于容灾处理，所以二级缓存的时间非常长，数据保存24小时。

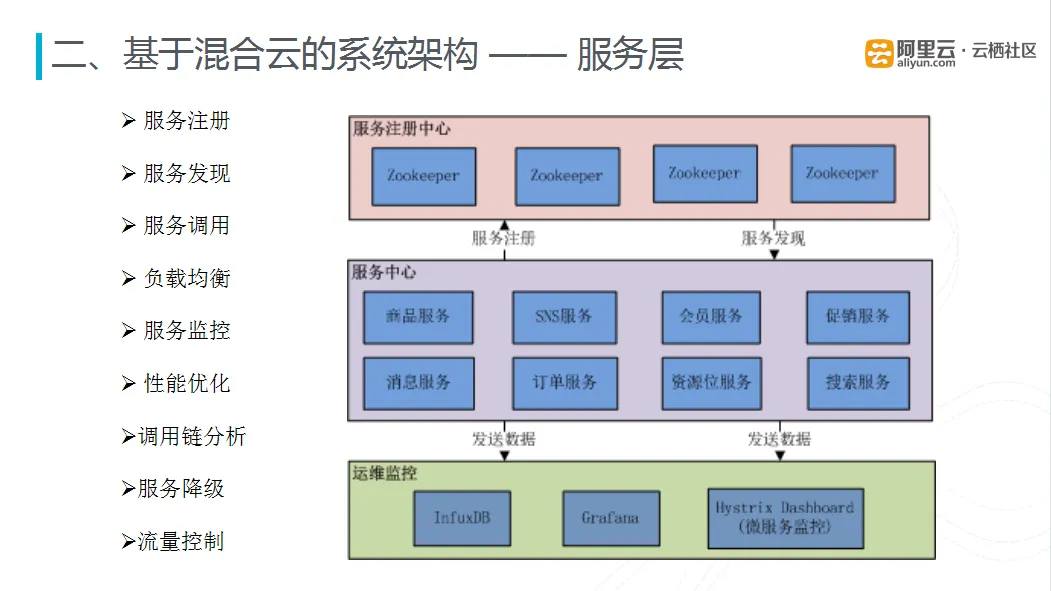

图六 服务层
服务层主要用于服务化的改造，将在之后的服务化章节详解讲解。

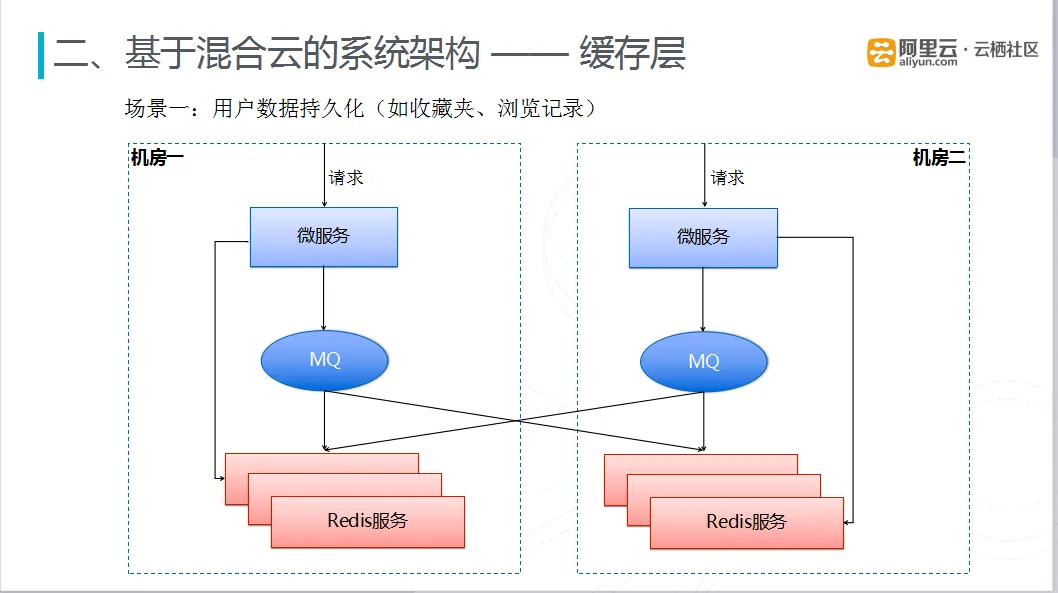

图七 缓存层-用户数据持久化场景
在不同的场景下，采用不同的缓存策略。在用户数据（收藏夹、浏览记录）持久化场景中，采用混合云双数据中心完全对等的部署方式、做双写双活。每个数据中心微服务将数据写入缓存时，均是将数据发送到当前数据中心的MQ中，读取数据是直接从当前数据中心的Redis集群读取。Redis集群同时订阅两个数据中心的MQ的数据，确保两个数据中心部署的Redis集群完全对等，同时Redis集群中的数据也是全量数据，当一个数据中心出现问题时，可以将流量切换到另一个数据中心。

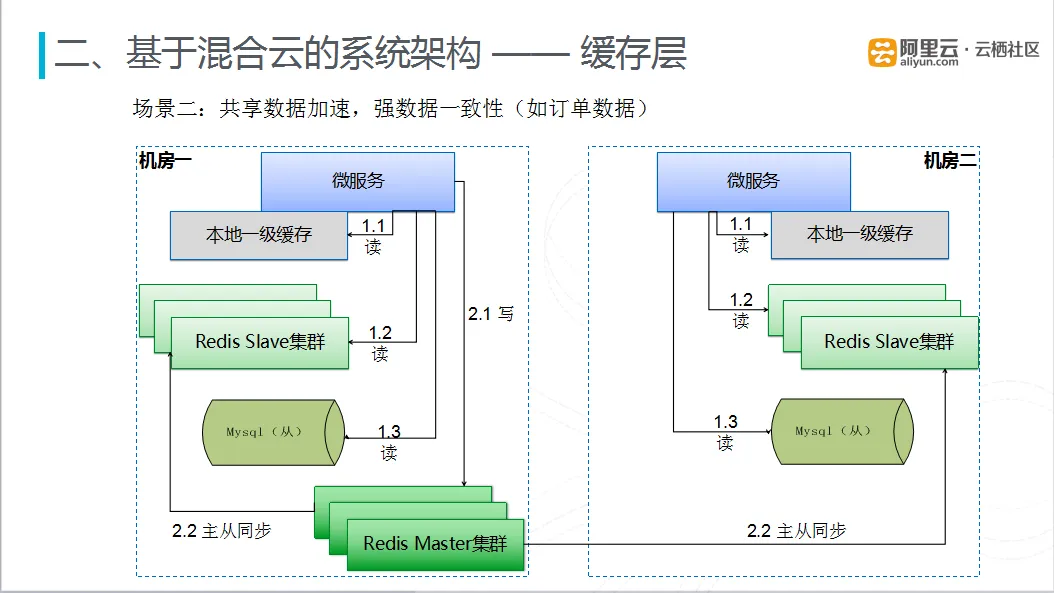

图八 缓存层-共享数据加速，保持数据一致性场景
在共享数据加速，保持数据（如订单数据）一致性的场景下，采用单主多从的缓存模式，在两个数据中心更新缓存时，是先写到一个Redis Master集群中，然后从一个Redis Master集群同步到两个数据中心的Redis Slave集群中，整个请求的逻辑就是：请求进入其中一个机房的微服务中，微服务首先会读取微服务本地的一级缓存，如果没有命中，再去本数据中心的Redis Slave集群进行查询，如果还是没有命中，再回源到本数据中心的数据库中进行查询，将读取后的数据写入到Redis Master集群，同时更新本地的一级缓存和Redis Slave集群，当然Redis Master集群也会将数据同步更新到另一个数据中心的Redis Slave集群中。这种单写多读的缓存模式实现数据加速以及保证数据一致性的要求。目前这种跨机房的主从同步延时并不明显，延迟在一两毫秒左右。

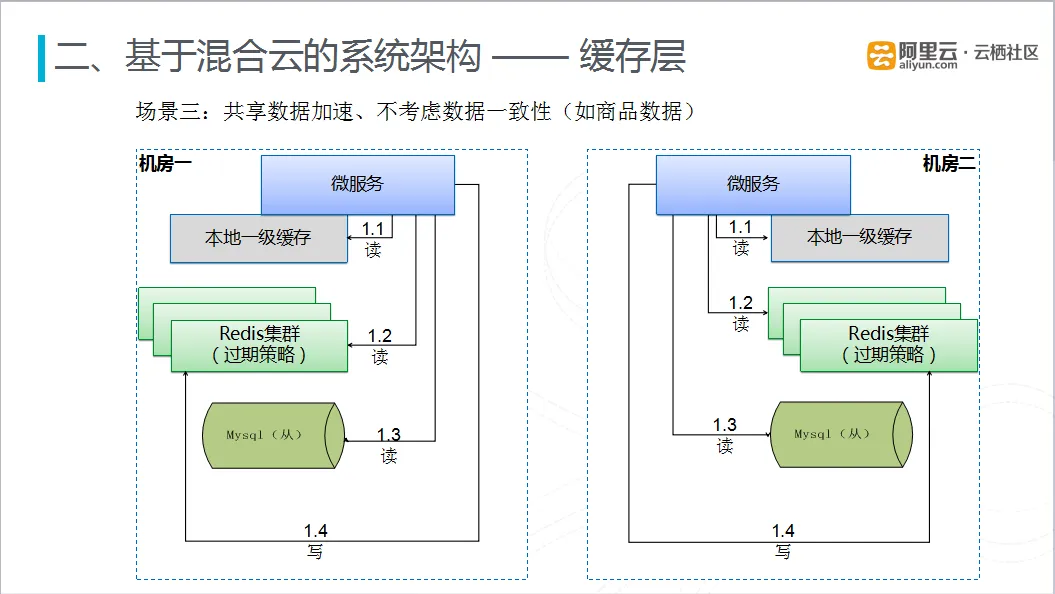

图九 缓存层-共享数据加速但不考虑数据致性场景
在共享数据加速但不考虑数据（商品）一致性的场景下，也是采用多活的理念，即在两个数据中心部署完全对等的缓存集群。在上图的机房一中，当有数据请求时，首先从本地一级缓存进行查询，如果没有命中，再去查本地的Redis集群，依旧没有命中时，回源到本地的数据库进行查询，同时将查询到的数据更新到本数据中心的Redis集群。虽然两个数据中心的缓存集群部署一致，但是在Redis集群中存的数据可能不一致。

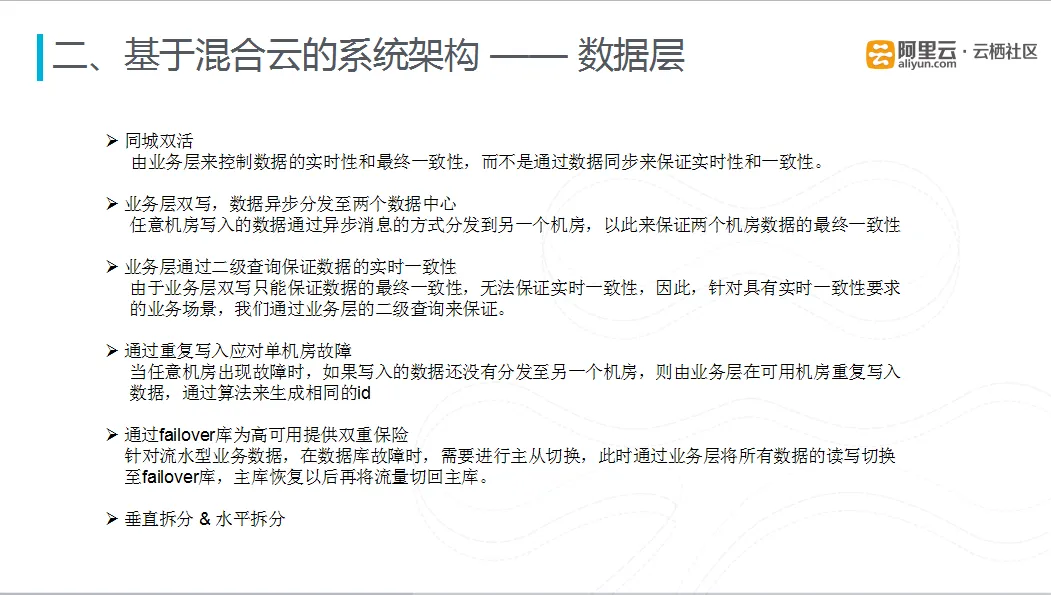

图十 数据层
数据层作为六层架构中的最底层，主要的应用还是基于MySQL的主从模式。下面提到的特点是在非核心业务上的一些尝试，并没有大面积应用：
- 同城双活，即由业务层来控制数据的实时性和最终一致性，而不是通过数据同步来保证实时性和一致性。
- 业务层双写，数据异步分发至两个数据中心，任意机房写入的数据通过异步消息的方式分发到另一个机房，以此来保证两个机房数据的最终一致性。
- 业务层通过二级查询保证数据的实时一致性，由于业务层双写只能保证数据的最终一致性，无法保证实时一致性，因此，针对具有实时一致性要求的业务场景，我们通过业务层的二级查询来保证。
- 重复写入应对单机房故障，当任意机房出现故障时，如果写入的数据还没有分发至另一个机房，则由业务层在可用机房重复写入数据，通过算法来生成相同的ID。
- 通过failover库为高可用提供双重保险，针对流水型业务数据，在数据库故障时，需要进行主从切换，此时通过业务层将所有数据的读写切换至failover库，主库恢复以后再将流量切回主库。
- 垂直拆分与水平拆分结合使用。
服务化
之所以需要服务化，是因为在做服务化之前系统高度耦合，牵一发而动全身，直接影响到系统可用性；同时业务相互影响，系统很难维护；系统逻辑过于耦合，很难进行水平扩展；也无法通过流控、降级等手段保障系统的可用性；此外由于系统的高度耦合，极易产生雪崩效应。因此基于上述原因，服务化改造势在必行。

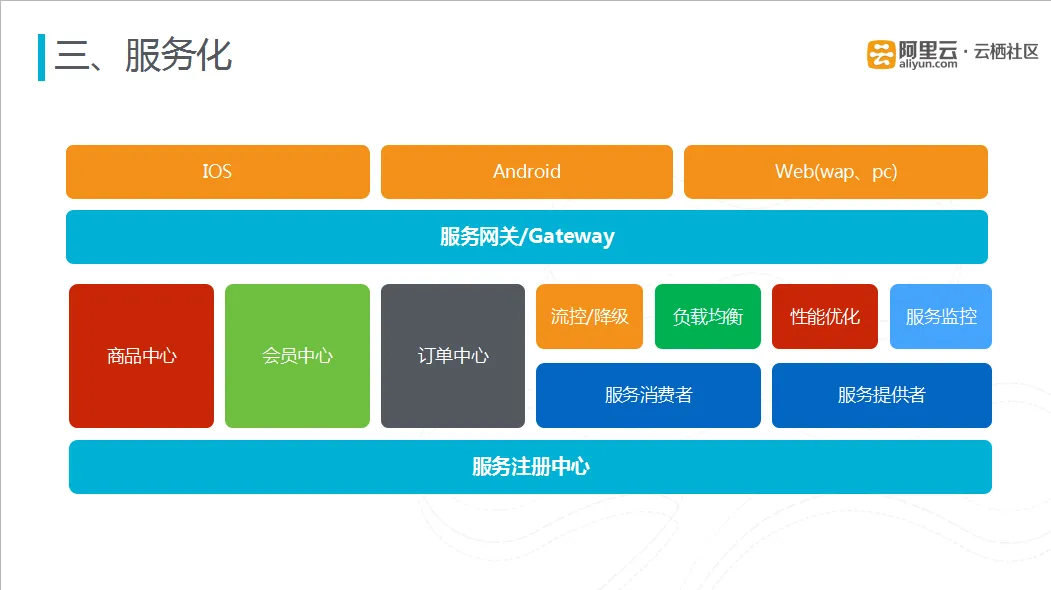

图十一 服务系统框架
上图是服务化系统的架构，最上面一层是客户端，客户端下面就是服务网关层，再往下就是具体的业务服务中心，目前对电商而言三大核心就是商品、会员、订单中心。围绕服务中中心的是一些服务治理策略，如流控/降级、负载均衡等。系统的最低层是服务注册中心。

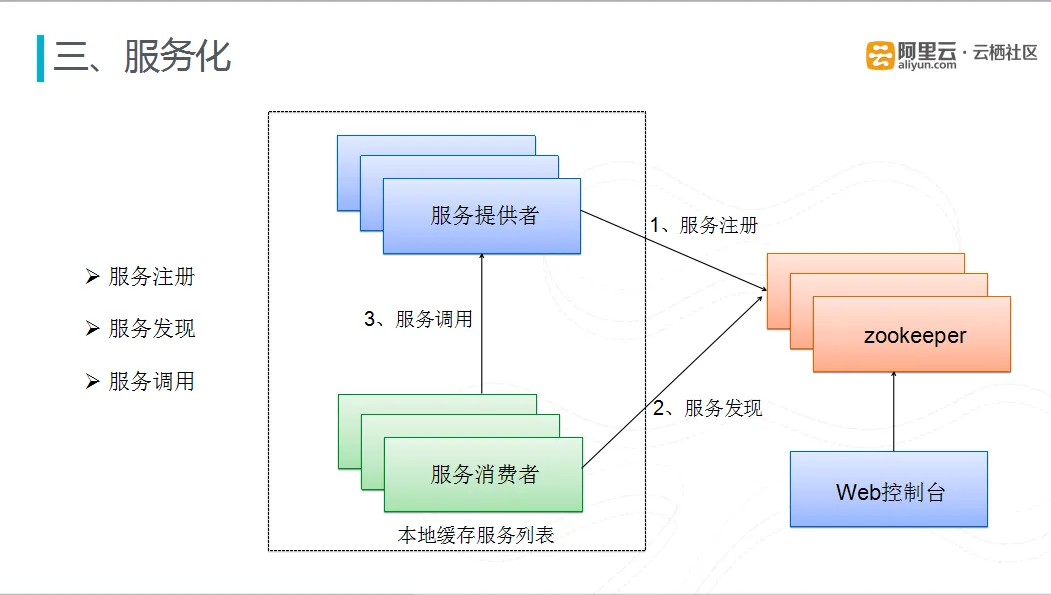

图十二 服务注册、发现、调用
对于服务化而言，最核心的就是服务的发现、注册、调用。目前有货采用的是Spring+Register+Zookeeper搭建的最简单的服务框架，通过Zookeeper完成的服务注册和发现，通过Register完成服务的调用。

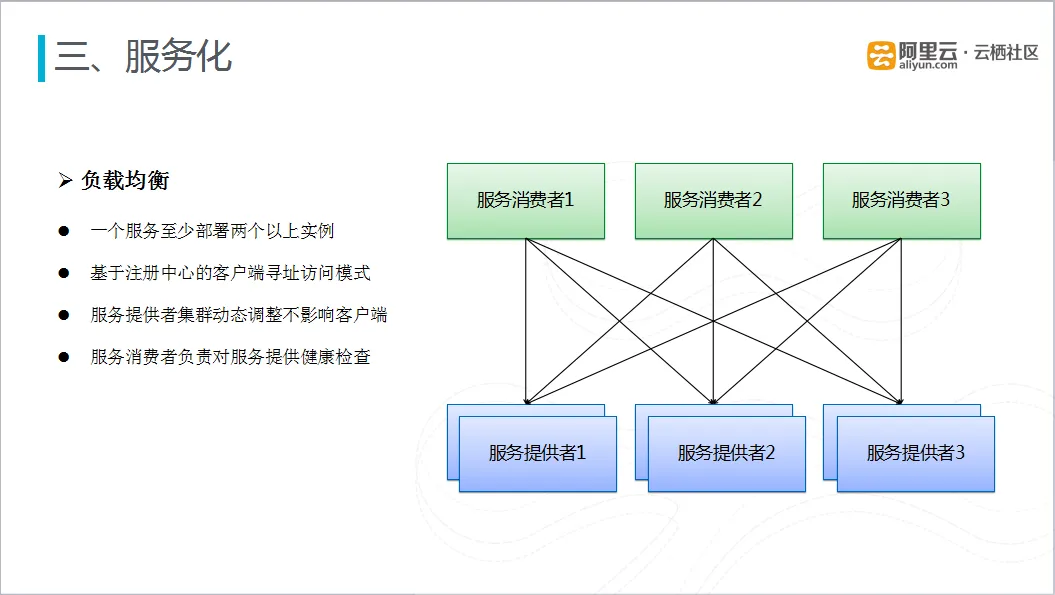

图十三 服务化负载均衡
服务化还有一个很重要的要求就是服务化负载均衡，一般是有两种方案：
- 集中式的LoadBalance，在服务消费者和提供者之间通过阿里云的SLB或者F5搭建独立的LoadBalance，通过集中式的负载均衡设备完成对服务调用的负载均衡；
- 在进程内做负载均衡，即软负载的方式，将负载均衡策略渗入到服务框架里面，服务消费者作为负载均衡的客户端，请求只需要从服务注册中心获取最新的服务列表，利用服务框架自身携带的负载均衡策略，完成负载均衡的调用。

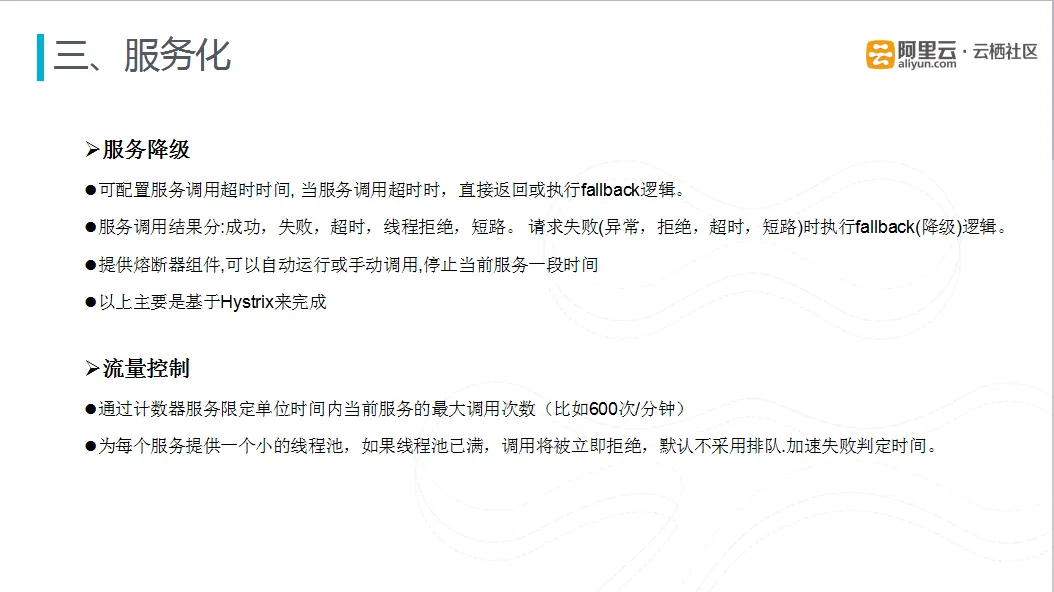

图十四 服务降级和流量控制
在服务降级方面，通过使用开源的Hystrix配置服务超时时间，当服务调用超时时，直接返回或执行Fallback逻辑。另外基于Hystrix提供的熔断器组件，可以自动运行或手动调用对当前服务进行暂停后再重新调用服务。流量控制方面，通过计数器服务限定单位时间内当前服务的最大调用次数（比如600次/分钟），如果超过则拒绝，以保证系统的可用性；同时为每个服务提供一个小的线程池，如果线程池已满，调用将被立即拒绝，默认不采用排队，加速失败判定时间。

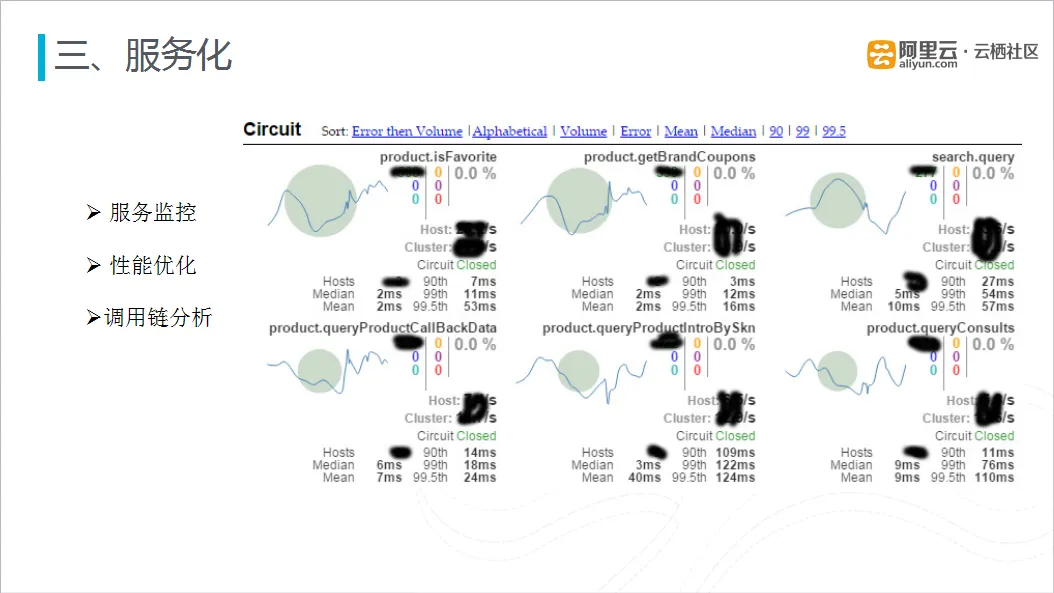

图十五 服务化的监控、优化、调用链分析
服务化中，对于服务的监控、性能优化以及调用链的分析也尤为重要。通过Hystrix提供的服务化监控工具实时观察在线服务的运行状态，有了监控之后可以进行相应的性能优化。对于调用链分析，当请求从网关层进入时，追加一个Trace ID，Trace ID会在整个调用过程中保留，最后通过分析Trace ID将整个请求的调用链串联起来。
自动化运维平台

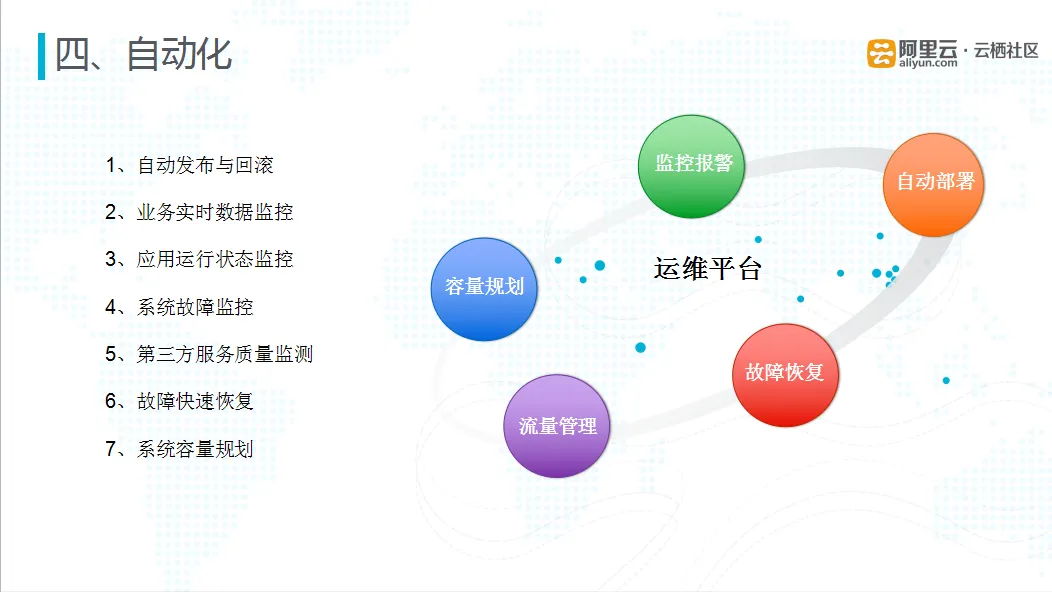

图十六 自动化运维
目前采用的混合云双数据中心模式，如果依旧采用传统的手工部署应用，做文件拷贝、同步等工作，很容易出现版本不一致、文件更新异常等问题。因此在混合云模式下构建自动化运维平台需要考虑以下核心问题：
- 首先在运维平台上要能完成对双云的一键式的自动化部署发布，以及部署失败后的一键快速回滚；
- 在运维平台中需要完成对流量的管理控制，可以完成对整个应用系统的容量规划；
- 最核心的部分是运维平台实现监控和报警，包括对业务层级监控、应用系统的监控、以及系统层级的IO、磁盘、网络的监控。
- 在运维平台中，需要做到应对故障快速恢复的预案，分析系统可能出现的故障点，在出现故障时，通过自动化的脚本对故障进行恢复。
QA环节:
1、有货历史架构的演变历程，达到什么样的规模时才选用混合云模式？
答：企业到了一定阶段，需要去考虑效率和成本时，以及系统的稳定性，自然会选择混合云的方式，目前是将需要弹性伸缩、流量突发的业务迁移到公共云上，后台运营等相对稳定的业务保留在传统的IDC。当流量访问并发达到500-1000时，通过IDC中增加物理机支撑带来维护和成本上的问题时，去考虑选择混合云模式。
2、如何完成多中心的自动化部署？
答：有货在这一方面做的比较简单，通过简单的脚本方式，使用Shell脚本打通版本管理、编译打包、目标服务器，将它们串联起来，在此基础之上，再简单的封装一个图形化的界面，方便操作和权限控制，底层就是调用这一套脚本来完成的。
3、为什么要进行异地的双写，这样做成本是不是比较高？
答：异地的双写是针对不同的应用场景，对一些实时性和一致性要求很是很高的场景，整个应用允许一定的延迟，可以选择异地双写。异地双写的成本是非常高的，目前有货是同城双写，IDC和公共云之间通过专线连接，有效降低了时间延迟。
4、前台后台进了系统解耦，如何做到两者互不影响？
答：刚开始整个应用系统都在一个数据中心部署，前台和后台都采用同一套数据库，后台的批量操作有可能影响到前台的运行。首先需要做数据库的解耦，即前台和后台不共用数据库，目前通过MQ的方式做前后台的数据交互。
5、如何进行合理的服务拆分？
答：目前服务拆分是针对不同的业务线进行的，对于电商来讲，会分为商品、订单、会员等几个大的业务线，业务线对应着各种业务中心，服务中心下面还分布着不同的服务集群，目前采用的是面向领域的模式进行拆分。例如商品服务，将商品的价格、库存等销售属性和非销售属性分别拆成不同的模型，针对不同的模型，进行提供服务。
6、保证系统高可用的核心理念？
答：核心理念不是让系统很稳健，不出故障。而是恰恰相反，任何系统的节点，软件或者硬件出现故障时，整个系统依旧可用，即某一点的故障不使得整个系统瘫痪。
关于分享者：
李健 有货CTO
有货旨打造中国潮流生态圈，其核心业务包括有货App、YOHO、Mars应用。有货也积极举办线下活动，例如举办潮流嘉年华等活动。YOHO!将在2016年5月在艾尚开3000平方米的旗舰店，将集理发、拍照、咖啡、读书等为一体。该店将采用完全的电子货架，也是全球唯一一个完全的电子货架模式。
