基于ArcGIS的晕线制作

简介: 【2月更文挑战第2天】

基于ArcGIS的晕线制作


ArcGIS是一款常用的地理信息系统软件,有着极为丰富和强大的空间数据处理、分析、集成的功能,在实际工作和学习中有着广泛的应用,其应用场景和领域也极为深远,该软件的使用也成为重要的技能之一。
这一篇,我们继续介绍有关ArcGIS使用的相关问题和技巧,和大家共同学习进步。
在借助ArcGIS进行制图时,我们有时需要为矢量边界添加晕线,今天就来探索一下基于ArcGIS的晕线制作操作。
软件版本:ArcMap10.4.1
方法一:制作多环缓冲区
工具路径:Analysis Tools-Proximity-Mutiple Ring Buffer
思路:借助多环缓冲区在矢量图形边界制作晕线效果
输入矢量图形,设置输出路径,在Distance中依次添加各环的缓冲距离大小,并设置单位。注意:此处需要勾选“只在多边形外生成缓冲区”

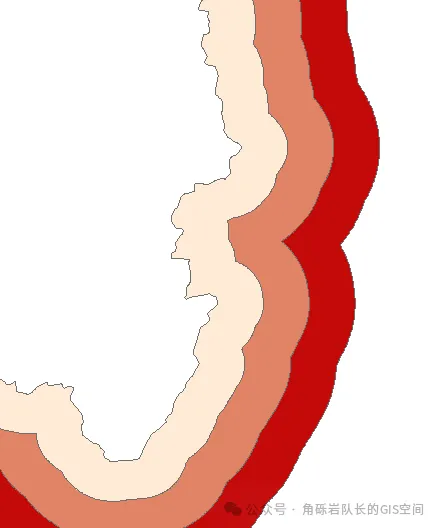

这里,我以5km、10km、15km参数生成缓冲区,效果如下: 2.png
之后,再在新生成的缓冲区图形的符号化面板中对其进行颜色定义,完成晕线效果。
方法二:对边界进行符号化

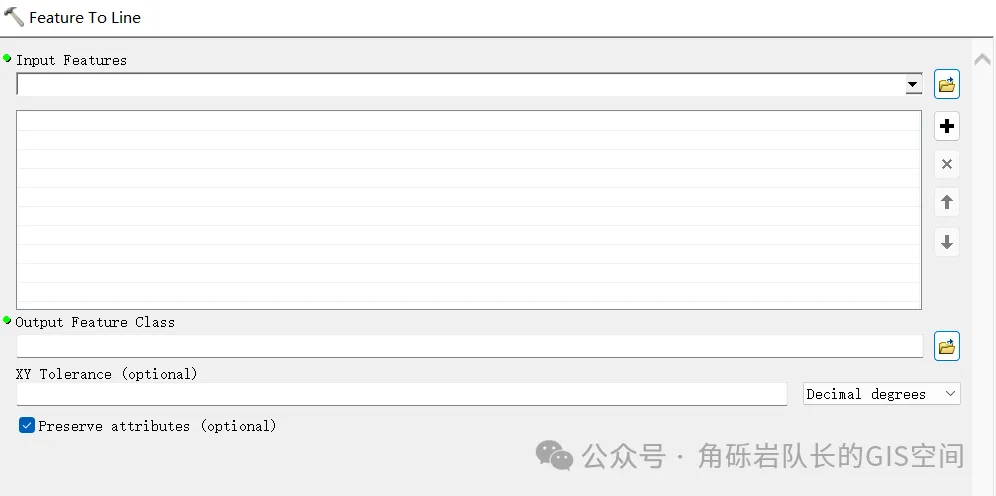

首先,我们需要提取多边形边界,工具路径如下:DataManagement Tools-Features-Feature to Line,制作多边形边界 3.png

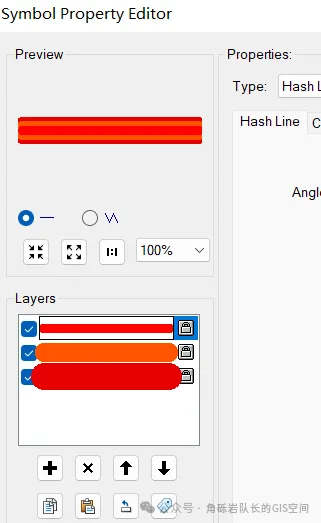

其次,我们需要对边界进行符号化。双击新生成的line数据的符号,进入Symbol Selector,选择Edit Symbol,对符号进行编辑。这里,我们为其新添加两个图层,再分别对其符号类型、尺寸和颜色进行设置。 4.png

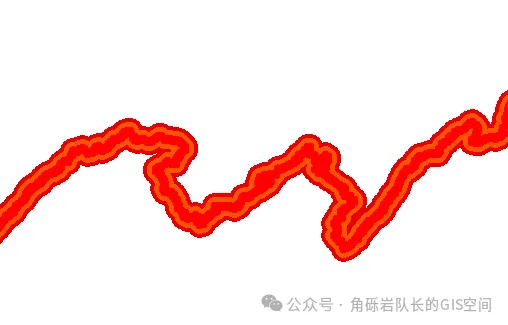

测试效果如下: 5.png
方法三:多次制作缓冲区
这里我们选择多次生成缓冲区,再分别进行符号化。

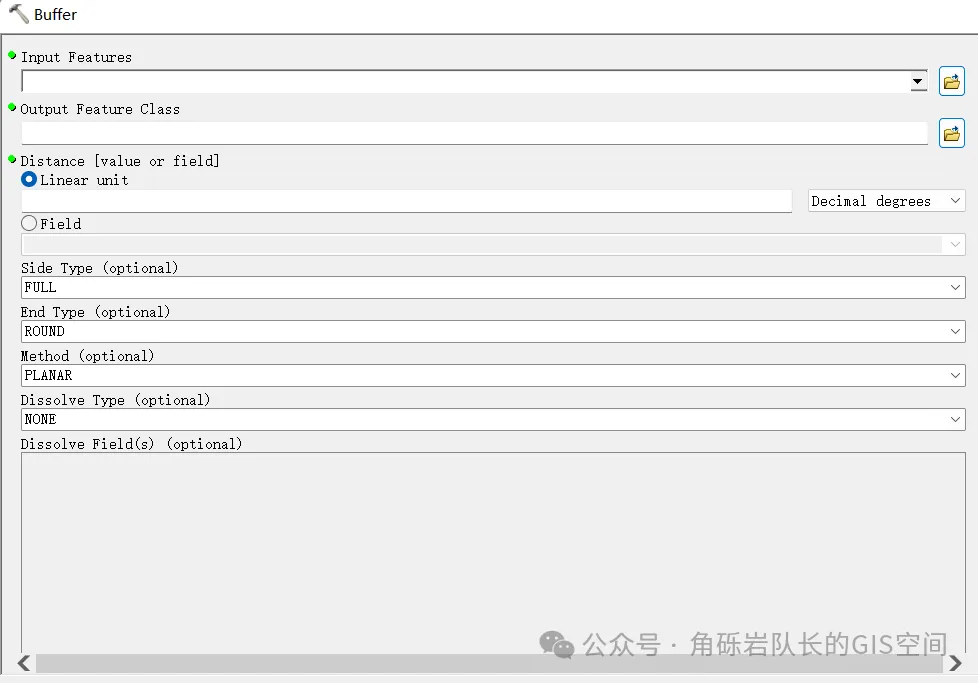

工具路径:Analysis Tools-Proximity-Buffer
在此输入矢量图形,设置缓冲区距离,并选择边界类型为OUTSIDE_ONLY,为矢量图形生成缓冲区,以此类推,多次反复操作,再对其分别进行符号化。
今天的分享就到这里,我们下期再见!
