14MyCat - schema.xml配置

Schema.xml作为MyCat中重要的配置文件之一，管理着MyCat的逻辑库、表、分片规则、DataNode以及DataSource。弄懂这些配置，是正确使用MyCat的前提。这里就一层层对该文件进行解析。

schema标签

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
</schema>

schema 标签用于定义MyCat实例中的逻辑库，MyCat可以有多个逻辑库，每个逻辑库都有自己的相关配置。可以使用 schema 标签来划分这些不同的逻辑库。

如果不配置 schema 标签，所有的表配置，会属于同一个默认的逻辑库。

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
   <table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" ></table>
</schema>
<schema name="USERDB" checkSQLschema="false" sqlMaxLimit="100">
  <table name="company" dataNode="dn10,dn11,dn12" rule="auto-sharding-long" ></table>
</schema>

如上所示的配置就配置了两个不同的逻辑库，逻辑库的概念和MYSQL数据库中Database的概念相同，我们在查询这两个不同的逻辑库中表的时候需要切换到该逻辑库下才可以查询到所需要的表。

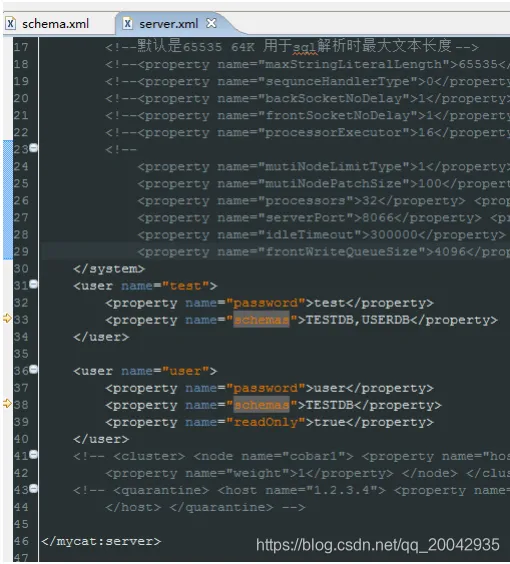

如果你发现显示该错误信息，需要到server.xml添加该用户可以访问到的schema就可以了。

schema标签的相关属性：

dataNode

该属性用于绑定逻辑库到某个具体的database上，如果定义了这个属性，那么这个逻辑库就不能工作在分库分表模式下了。也就是说对这个逻辑库的所有操作会直接作用到绑定的dataNode上，这个schema就可以用作读写分离和主从切换，具体如下配置:

<schema name="USERDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
<!—这里不能配置任何逻辑表信息-->
</schema>

那么现在USERDB就绑定到dn1所配置的具体database上，可以直接访问这个database。当然该属性只能配置绑定到一个database上，不能绑定多个dn。

checkSQLschema

当该值设置为 true 时，如果我们执行语句select * from TESTDB.travelrecord;则MyCat会把语句修改为select * from travelrecord;。即把表示schema的字符去掉，避免发送到后端数据库执行时报（ERROR 1146 (42S02): Table ‘testdb.travelrecord’ doesn’t exist）。

不过，即使设置该值为 true ，如果语句所带的是并非是schema指定的名字，例如：select * from db1.travelrecord; 那么MyCat并不会删除db1这个字段，如果没有定义该库的话则会报错，所以在提供SQL语句的最好是不带这个字段。

sqlMaxLimit

当该值设置为某个数值时。每条执行的SQL语句，如果没有加上limit语句，MyCat也会自动的加上所对应的值。例如设置值为100，执行select * from TESTDB.travelrecord;的效果为和执行select * from TESTDB.travelrecord limit 100;相同。不设置该值的话，MyCat默认会把查询到的信息全部都展示出来，造成过多的输出。所以，在正常使用中，还是建议加上一个值，用于减少过多的数据返回。当然SQL语句中也显式的指定limit的大小，不受该属性的约束。需要注意的是，如果运行的schema为非拆分库的，那么该属性不会生效。需要手动添加limit语句。

table标签

<table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" ></table>

Table 标签定义了MyCat中的逻辑表，所有需要拆分的表都需要在这个标签中定义。

name属性

定义逻辑表的表名，这个名字就如同我在数据库中执行create table命令指定的名字一样，同个schema标签中定义的名字必须唯一。

dataNode属性

定义这个逻辑表所属的dataNode, 该属性的值需要和dataNode标签中name属性的值相互对应。如果需要定义的dn过多可以使用如下的方法减少配置：

<table name="travelrecord" dataNode="multipleDn$0-99,multipleDn2$100-199" rule="auto-sharding-long" ></table>
<dataNode name="multipleDn" dataHost="localhost1" database="db$0-99" ></dataNode>
<dataNode name="multipleDn2" dataHost="localhost1" database=" db$0-99" ></dataNode>

这里需要注意的是database属性所指定的真实database name需要在后面添加一个，例如上面的例子中，我需要在真实的mysql上建立名称为dbs0到dbs99的database。

rule属性

该属性用于指定逻辑表要使用的规则名字，规则名字在rule.xml中定义，必须与tableRule标签中name属性属性值一一对应。

ruleRequired属性

该属性用于指定表是否绑定分片规则，如果配置为true，但没有配置具体rule的话 ，程序会报错。

primaryKey属性

该逻辑表对应真实表的主键，例如：分片的规则是使用非主键进行分片的，那么在使用主键查询的时候，就会发送查询语句到所有配置的DN上，如果使用该属性配置真实表的主键。难么MyCat会缓存主键与具体DN的信息，那么再次使用非主键进行查询的时候就不会进行广播式的查询，就会直接发送语句给具体的DN，但是尽管配置该属性，如果缓存并没有命中的话，还是会发送语句给具体的DN，来获得数据。

type属性

该属性定义了逻辑表的类型，目前逻辑表只有“全局表”和”普通表”两种类型。对应的配置：

• 全局表：global。
• 普通表：不指定该值为globla的所有表。

autoIncrement属性

mysql对非自增长主键，使用last_insert_id()是不会返回结果的，只会返回0。所以，只有定义了自增长主键的表才可以用last_insert_id()返回主键值。

mycat目前提供了自增长主键功能，但是如果对应的mysql节点上数据表，没有定义auto_increment，那么在mycat层调用last_insert_id()也是不会返回结果的。

由于insert操作的时候没有带入分片键，mycat会先取下这个表对应的全局序列，然后赋值给分片键。这样才能正常的插入到数据库中，最后使用last_insert_id()才会返回插入的分片键值。

如果要使用这个功能最好配合使用数据库模式的全局序列。

使用autoIncrement=“true” 指定这个表有使用自增长主键，这样mycat才会不抛出分片键找不到的异常。使用autoIncrement=“false” 来禁用这个功能，当然你也可以直接删除掉这个属性。默认就是禁用的。

needAddLimit属性

指定表是否需要自动的在每个语句后面加上limit限制。由于使用了分库分表，数据量有时会特别巨大。这时候执行查询语句，如果恰巧又忘记了加上数量限制的话。那么查询所有的数据出来，也够等上一小会儿的。

所以，mycat就自动的为我们加上LIMIT 100。当然，如果语句中有limit，就不会在次添加了。

这个属性默认为true,你也可以设置成false`禁用掉默认行为。

childTable标

childTable标签用于定义E-R分片的子表。通过标签上的属性与父表进行关联。

name属性

定义子表的表名。

joinKey属性

插入子表的时候会使用这个列的值查找父表存储的数据节点。

parentKey属性

属性指定的值一般为与父表建立关联关系的列名。程序首先获取joinkey的值，再通过 parentKey 属性指定的列名产生查询语

句，通过执行该语句得到父表存储在哪个分片上。从而确定子表存储的位置。

primaryKey属性

同table标签所描述的。

needAddLimit

属性同table标签所描述的。

dataNode标签

<dataNode name="dn1" dataHost="lch3307" database="db1" ></dataNode>

dataNode 标签定义了MyCat中的数据节点，也就是我们通常说所的数据分片。一个dataNode 标签就是一个独立的数据分片。

例子中所表述的意思为：使用名字为lch3307数据库实例上的db1物理数据库，这就组成一个数据分片，最后，我们使用名字dn1标识这个分片。

dataNode标签的相关属性：

name属性

定义数据节点的名字，这个名字需要是唯一的，我们需要在table标签上应用这个名字，来建立表与分片对应的关系。

dataHost属性

该属性用于定义该分片属于哪个数据库实例的，属性值是引用dataHost标签上定义的name属性。

database属性

该属性用于定义该分片属性哪个具体数据库实例上的具体库，因为这里使用两个纬度来定义分片，就是：实例+具体的库。因为

每个库上建立的表和表结构是一样的。所以这样做就可以轻松的对表进行水平拆分。

dataHost标签

作为Schema.xml中最后的一个标签，该标签在mycat逻辑库中也是作为最底层的标签存在，直接定义了具体的数据库实例、读写分离配置和心跳语句。现在我们就解析下这个标签。

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0"
 writeType="0" dbType="mysql" dbDriver="native">
 <heartbeat>select user()</heartbeat>
 <!-- can have multi write hosts -->
 <writeHost host="hostM1" url="localhost:3306" user="root"
 password="123456">
 <!-- can have multi read hosts -->
 <!-- <readHost host="hostS1" url="localhost:3306" user="root" password="123456"
 /> -->
 </writeHost>
 <!-- <writeHost host="hostM2" url="localhost:3316" user="root" password="123456"/> -->
</dataHost>

dataHost标签的相关属性：

name属性

唯一标识dataHost标签，供上层的标签使用。

maxCon属性

指定每个读写实例连接池的最大连接。也就是说，标签内嵌套的writeHost、readHost标签都会使用这个属性的值来实例化出连接池的最大连接数。

minCon属性

指定每个读写实例连接池的最小连接，初始化连接池的大小。

balance属性

负载均衡类型，目前的取值有3种：

1. balance=“0”, 所有读操作都发送到当前可用的writeHost上。
2. balance=“1”，所有读操作都随机的发送到readHost。
3. balance=“2”，所有读操作都随机的在writeHost、readhost上分发。

writeType属性

负载均衡类型，目前的取值有3种：

4. writeType=“0”, 所有写操作都发送到可用的writeHost上。

5. writeType=“1”，所有写操作都随机的发送到readHost。

6. writeType=“2”，所有写操作都随机的在writeHost、readhost分上发。dbType属性指定后端连接的数据库类型，目前支持二进制的mysql协议，还有其他使用JDBC连接的数据库。例如：mongodb、oracle、spark等。

dbType属性

指定后端连接的数据库类型，目前支持二进制的mysql协议，还有其他使用JDBC连接的数据库。例如：mongodb、oracle、spark等。

dbDriver属性

指定连接后端数据库使用的Driver，目前可选的值有native和JDBC。使用native的话，因为这个值执行的是二进制的mysql协议，所以可以使用mysql和maridb。其他类型的数据库则需要使用JDBC驱动来支持。

如果使用JDBC的话需要将符合JDBC 4标准的驱动JAR包放到MYCAT\lib目录下，并检查驱动JAR包中包括如下目录结构的文件：METAINF\services\java.sql.Driver。在这个文件内写上具体的Driver类名，例如：com.mysql.jdbc.Driver。

heartbeat标签

这个标签内指明用于和后端数据库进行心跳检查的语句。例如,MYSQL可以使用select user()，Oracle可以使用select 1 from dual等。

这个标签还有一个connectionInitSql属性，主要是当使用Oracla数据库时，需要执行的初始化SQL语句就这个放到这里面来。例

如：alter session set nls_date_format='yyyy-mm-dd hh24:mi:ss'

writeHost标签、readHost标签

这两个标签都指定后端数据库的相关配置给mycat，用于实例化后端连接池。唯一不同的是，writeHost指定写实例、readHost指定读实例，组着这些读写实例来满足系统的要求。

在一个dataHost内可以定义多个writeHost和readHost。但是，如果writeHost指定的后端数据库宕机，那么这个writeHost绑

定的所有readHost都将不可用。另一方面，由于这个writeHost宕机系统会自动的检测到，并切换到备用的writeHost上去。

这两个标签的属性相同，这里就一起介绍。

host属性

用于标识不同实例，一般writeHost我们使用M1，readHost我们用S1。

url属性

后端实例连接地址，如果是使用native的dbDriver，则一般为address:port这种形式。用JDBC或其他的dbDriver，则需要特殊

指定。当使用JDBC时则可以这么写：jdbc:mysql://localhost:3306/。

user属性

后端存储实例需要的用户名字

password属性

后端存储实例需要的密码
