在之前的一篇博客 —— 将一维时间序列转化成二维图片中，我翻译了一篇文章，说的是将一个时间序列信号转换成二维图片：
然后在文章的最后发了一个 Github 代码，这个代码是原文作者的代码，有人反应代码不能跑起来。
这里我使用 Python 的一个第三方库 pyts，参考官方文档，改写了一下。测试了一下，可以在 Pyhon3.7 上成功运行。官方上说明的是 Python 版本应该不小于 3.5，代码已经上传至 GitHub.
1/ 安装 pyts 库
打开命令行，使用 pip 命令安装：pip install pyts
2/ 准备一维时间序列

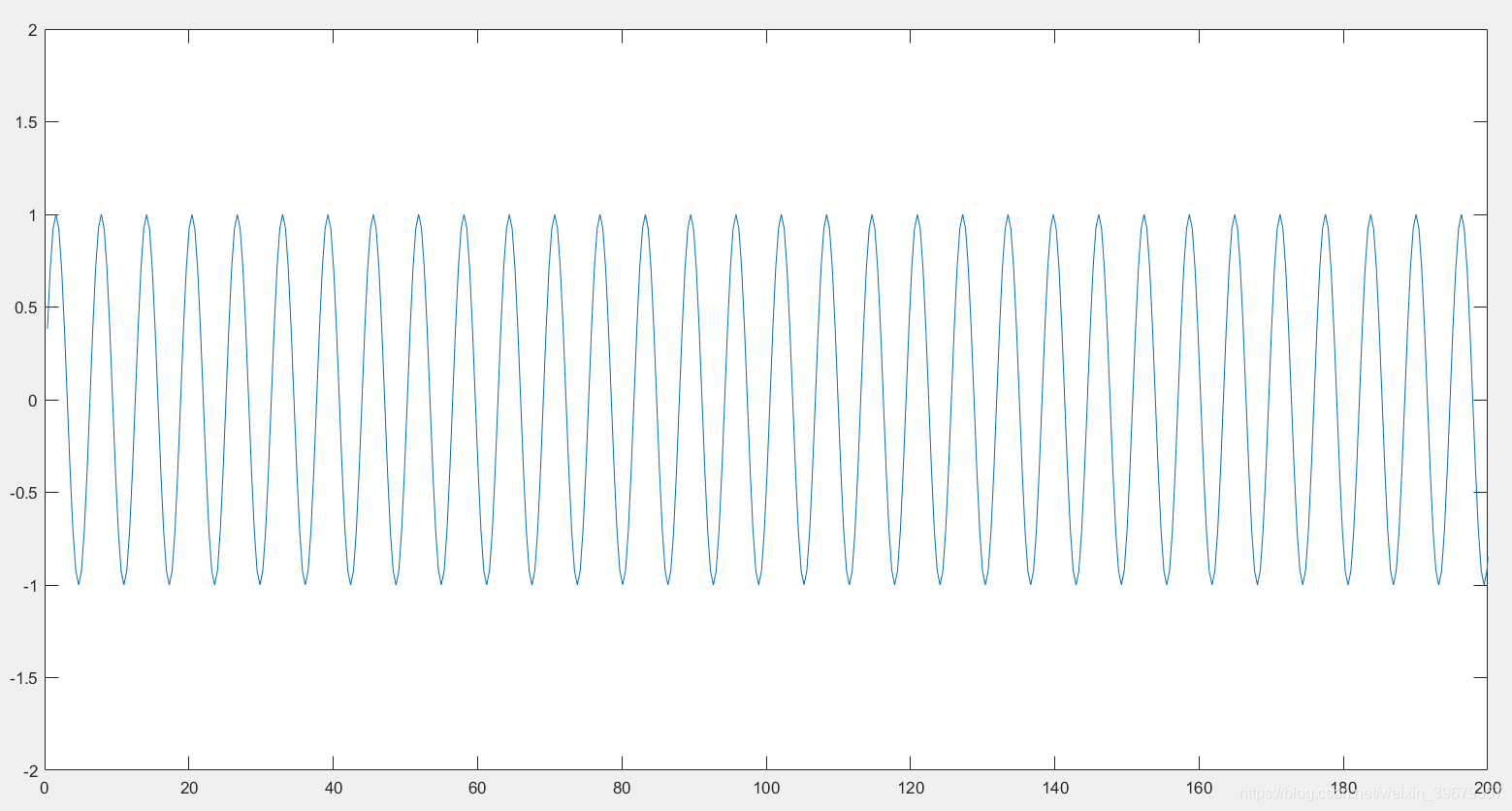

我使用 MATLAB 生成了一个 sin x 的时间序列图，plot 出来是这样的：
总共有 512 个点，也就是最大能够生成 $512\times 512$ 的图片。

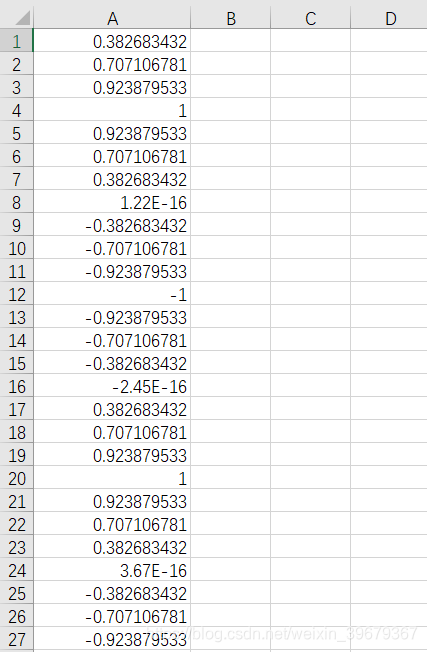

要把生成的图片保存为 .csv 文件：
3/ 转换成图片
接下来就是简单地转换成二维图片了，先贴代码吧，或者可以在我的 GitHub 上下载，里面有批量处理和保存 GAF 图片的代码：
使用新版本的 pyts，版本如下，这也是目前 GitHub 里面版本的代码：
# Author: strongnine (WeChat: strongnine)
import numpy as np
import matplotlib.pyplot as plt
from matplotlib import image
from pyts.image import GramianAngularField
sin_data = np.loadtxt('./data/sinx.csv', delimiter=",", skiprows=0).reshape(1, -1) # 加载数据 (load the source data)
image_size = 28 # 生成的 GAF 图片的大小 (the size of each GAF image)
# `method` 的可选参数有：`summation` and `difference`
# The optional parameters of argument `method`: `summation` and `difference`
gasf = GramianAngularField(image_size=image_size, method='summation')
sin_gasf = gasf.fit_transform(sin_data)
gadf = GramianAngularField(image_size=image_size, method='difference')
sin_gadf = gadf.fit_transform(sin_data)
imges = [sin_gasf[0], sin_gadf[0]]
titles = ['Summation', 'Difference']
# 两种方法的可视化差异对比
# Comparison of two different methods
fig, axs = plt.subplots(1, 2, constrained_layout=True)
for img, title, ax in zip(imges, titles, axs):
ax.imshow(img)
ax.set_title(title)
fig.suptitle('GramianAngularField', y=0.94, fontsize=16)
plt.margins(0, 0)
plt.savefig("./GramianAngularField.pdf", pad_inches=0)
plt.show()
image.imsave("./images/GAF_of_Sin.png", sin_gasf[0]) # 保存图片 (save image)

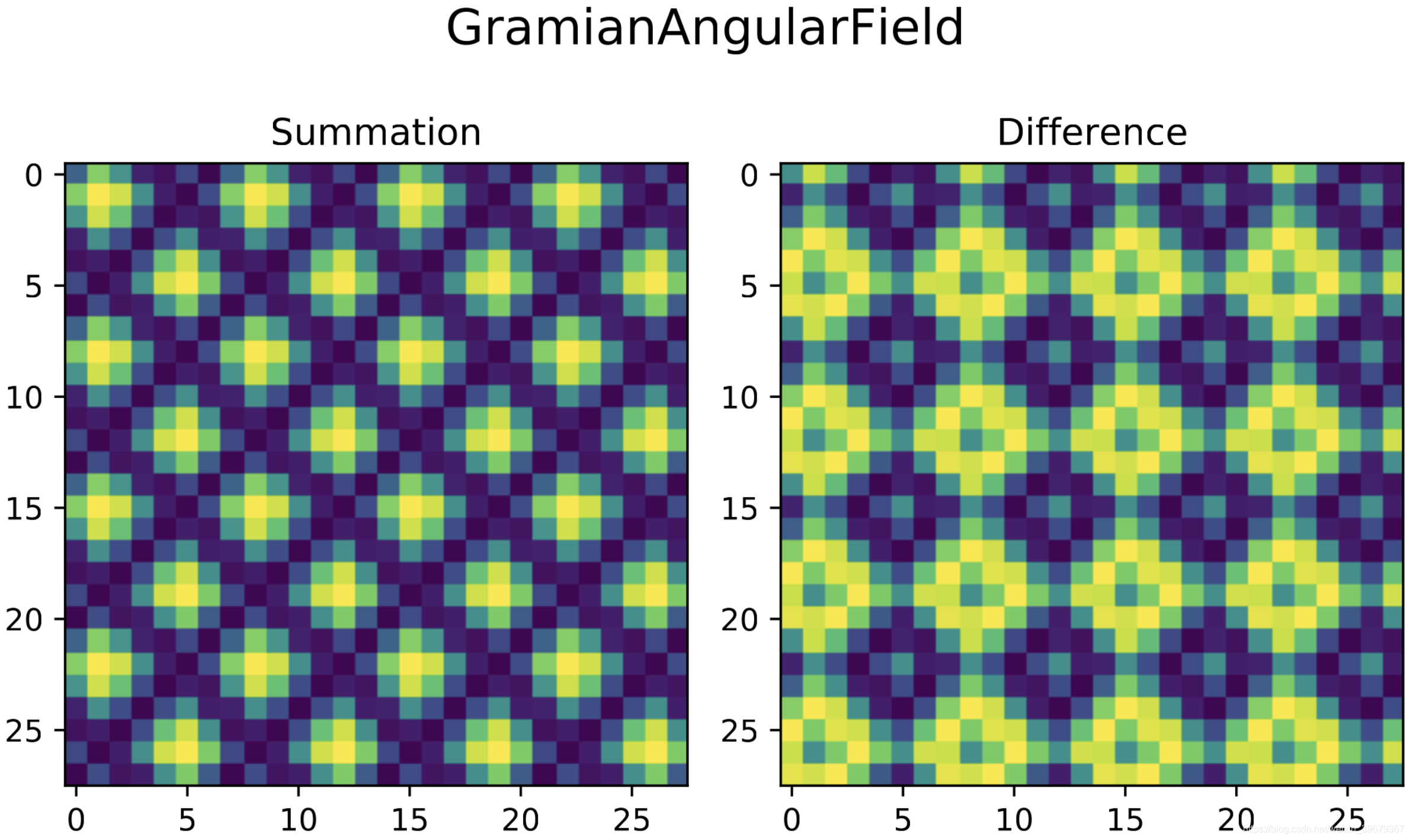

np.savetxt("./images/GAF_of_Sin.csv", sin_gasf[0], delimiter=',') # 保存数据为 csv 文件运行，出来的效果是这样的：
文中的 .csv 文件和代码都放在我的仓库中，如果对你有帮助，可以在 GitHub 中给我个 Star，这会是对我的一份鼓励与肯定！
