一、引言

在前面的两篇博客中我分别写了UML中的事物和关系，那么我的这篇博客就来介绍一下UML中图。UML中的各种图是UML模型的重要部分，所以在这一篇博客中我详细介绍一下涉及到的视图！

二、基本内容

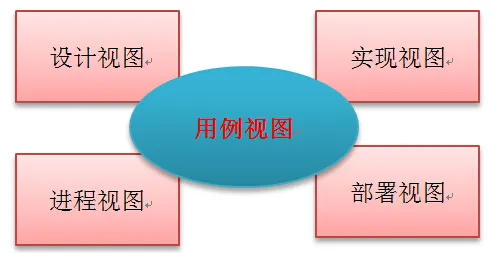

首先来对UM中的4+1视图：

（1）用例视图

组成：有专门描述可被最终用户，分析、设计人员和测试人员看到的系统行为的用例图组成。

作用：

最终用户——理解系统的功能，确认是否符合自己的要求。

分析人员——描述用户需求，与用户设设计人员交流。

测试人员——验证实现后的系统是否符合用户需求！

（2）设计视图

组成：包含了设计包、子系统、类和接口。

作用：主要成软件的角度来描述系统要解决的问题和解决方案。该视图是实现图的基础。

（3）进程视图

组成：主要包含系统并发和同步机制的线程和进程。

作用：主要针对系统的性能、可扩展性和吞吐量，对系统中重要对象的同步和通信进行描述！

（4）实现视图

组成：包含软件模块的静态结构，在具体的开发环境中可能按照包或层来组织。

作用：实现人员根据设计视图和进程视图来最终实现系统。

（5）部署视图

组成：包含系统硬件的拓扑结构节点，各种软件模块和构件结构。

作用：主要描述组成物理系统的各个节点的分布、交付和安装，以及各种可执行的软件、运行构件是如何映射到物理平台或节点上！

三、思考

了解了4+1视图后，感觉这五个视图总结的比较宏观，对整个系统的生命周期都进行了视图化，但是我感觉不是很细致，下面是我结合每一种图来总结的视图部分：

四、小结

UML中各种组件和概念之间没有明显的划分界限，为了更好的描述，我们用视图来划分这些组件，视图只是表达了系统某一方面的特征，对于一个系统可以从对个角度进行描述，对于不同的类型的系统，系统结构需要描述的方面也不同。这就体现了视图重要性。

下一篇博客将结合实例详细介绍每一种图！
