5.8 EtherChannel故障工单
CCNP TSHOOT 300-135认证考试指南

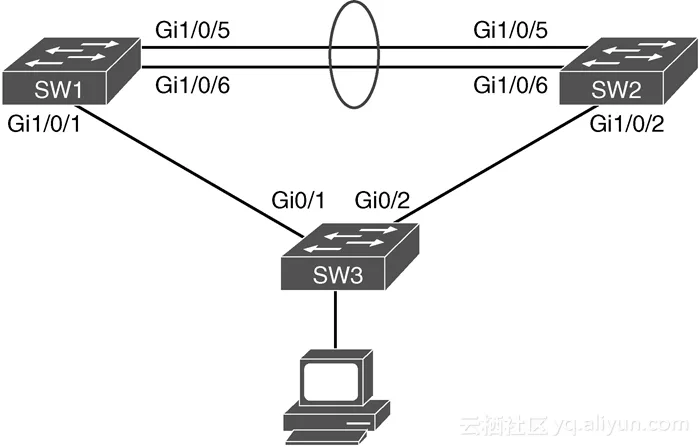

本节将给出与本章前面讨论过的主题相关的故障工单，目的是通过这些故障工单让读者真正了解现实世界或考试环境中的故障检测与排除流程。本节的所有故障工单都以图5-8所示的拓扑结构为例。
5.8.1 故障工单5-4
故障问题：某初级网络管理员抱怨在SW1与SW2之间尝试建立EtherChannel绑定时没有成功，现在请求协助解决这个问题。

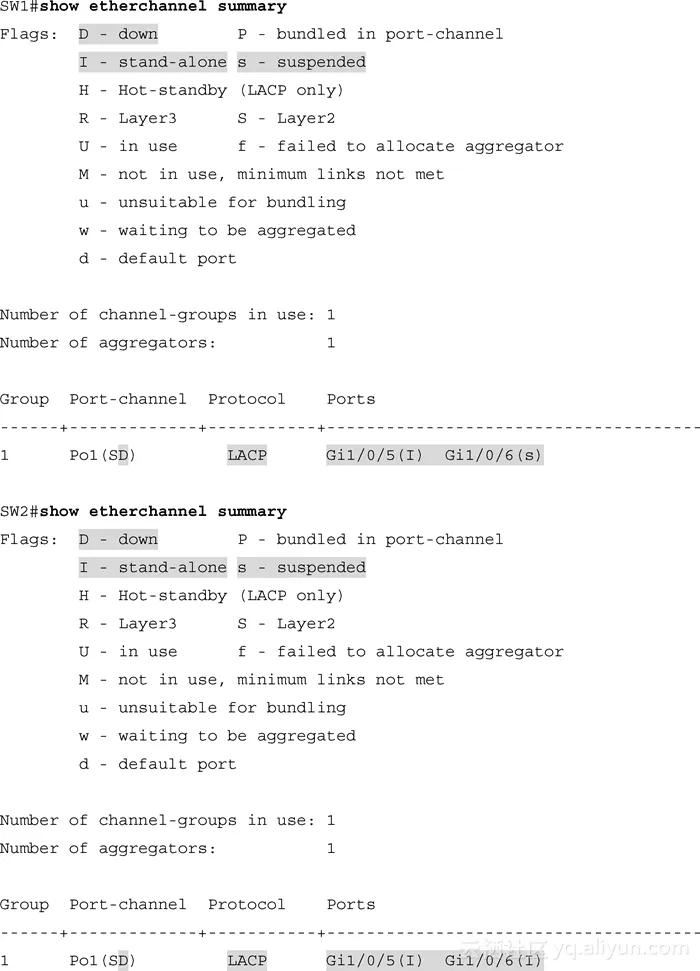

首先查看SW1和SW2的show etherchannel summary命令输出结果（如例5-31所示），可以看出这两台交换机使用的协议都是LACP，不过端口都处于Standalone（单机）或Suspended（暂停）状态，端口通道为down，这些信息都表明端口配置有问题。

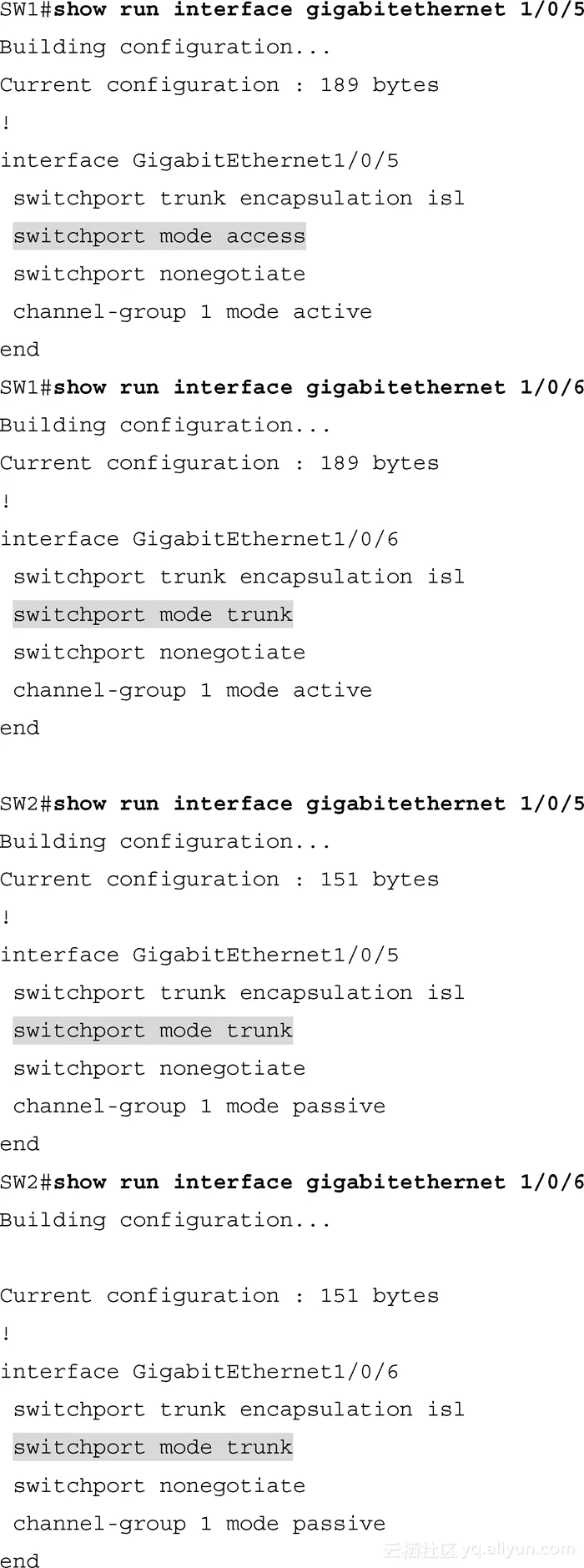

为了验证端口配置情况，可以在SW1和SW2上运行show run interface gigabitethernet 1/0/5和show run interface gigabitethernet 1/0/6命令（如例5-32所示）。仔细查看输出结果可以发现，SW1接口（属于EtherChannel捆绑链路的一部分）上的交换端口模式不匹配。如果希望成功建立绑定关系，交换端口模式必须匹配。
利用switchport mode trunk命令修改SW1吉比特以太网接口Gi1/0/5上的交换端口模式后，端口通道接口就可以恢复正常，并显示如下如下日志消息：
%LINK-3-UPDOWN: Interface Port-channel1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel1, changed state to up
AI 代码解读
此外，EtherChannel绑定目前应该已经成功建立。从SW1和SW2的show etherchannel summary命令输出结果可以看出（如例5-33所示），端口已经被成功绑定且带有标志（P），端口通道也处于在用状态且带有标志（U）。

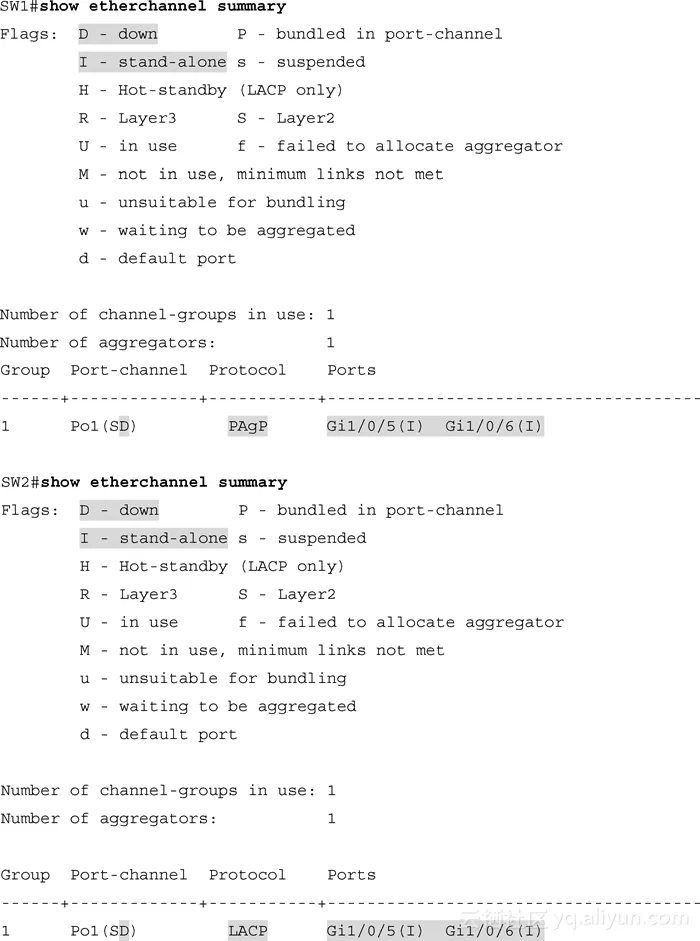

接下来利用show etherchannel summary命令检查EtherChannel绑定的状态（如例5-35所示），可以看出端口通道处于down状态，而且所有接口均为Standalone状态。仔细分析即可发现问题，SW1使用的协议是PAgP，而SW2使用的协议却是LACP，这两种EtherChannel协议并不兼容。因而为了解决这个问题，需要检查网络文档，以确定应该在SW1与SW2之间使用哪种协议，以便做出适当的调整。
例5-35 SW1和SW2的show etherchannel summary命令输出结果
