一个注解搞定责任链,学还是不学?

简介: 在繁琐的业务流程处理中,通常采用面向过程的设计方法将流程拆分成N个步骤,每个步骤执行独立的逻辑。但是这样剥离仍然不彻底,修改其中一个步骤仍然可能影响其他步骤。在这种场景下,有一种经典的设计模式-责任链模式,可以将这些子步骤封装成独立的handler,然后通过pipeline将其串联起来。
+关注继续查看


作者 | 余敦刚(玄苏)
来源 | 阿里开发者公众号

背景

在繁琐的业务流程处理中,通常采用面向过程的设计方法将流程拆分成N个步骤,每个步骤执行独立的逻辑。

public void process(params){
    doFirst(params);
    doSecond(params);
    ....
    doLast(params);
}

但是这样剥离仍然是不彻底的,修改其中一个步骤仍然可能影响其他步骤(同一个类修改,不符合开闭原则)。在这种场景下,有一种经典的设计模式-责任链模式,可以将这些子步骤封装成独立的handler,然后通过pipeline将其串联起来。

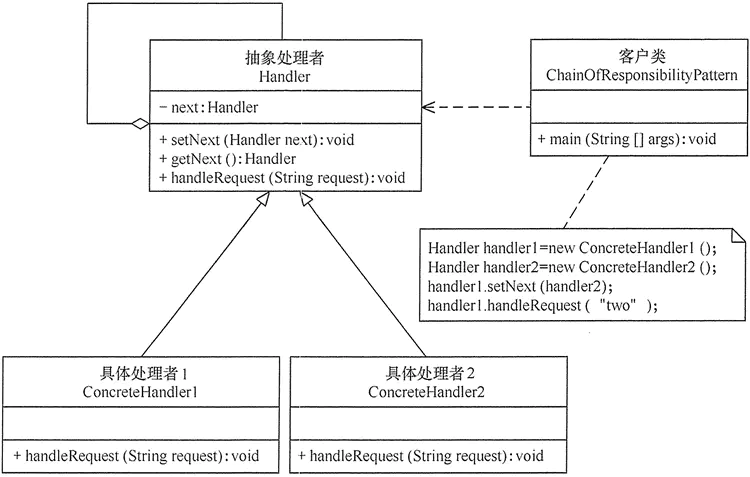

常见的责任链模式会设计如下:


总体来看,纯手动编写有以下问题:

  • 正确性:实现复杂度较高,短时间手工编写容易出错
  • 开发效率:涉及多个类的实现,需要花费不少时间进行测试非业务的pipeline流程,ROI不高
  • 复用性:不同业务流程难以复用同一套pipeline的关键代码

那有没有一套靠谱的框架能够解决上述问题呢?有的,它就是foldright/auto-pipeline,是责任链领域的"lombok"!

Quirk Start

下面以读取系统配置为例,读取逻辑如下:

  • 从本地配置文件读取,读取成功则直接返回,否则执行下一步
  • 从系统变量读取,返回对应的值

为了实现这个需求,读取配置接口定义如下:

public interface ConfigSource {
    String get(String key);
}

如果使用auto-pipeline,该如何

以下大部分内容引至auto-pipeline官网: https://github.com/foldright/auto-pipeline

引入Maven依赖


在需要生成pipeline的接口上加上@AutoPipeline

只需为这个接口加上@AutoPipeline

@AutoPipeline
public interface ConfigSource {
    String get(String key);
}

实现pipeline的handler

public class MapConfigSourceHandler implements ConfigSourceHandler {
    private final Map<String, String> map;

    public MapConfigSourceHandler(Map<String, String> map) {
        this.map = map;
    }

    @Override
    public String get(String key, ConfigSourceHandlerContext context) {
        String value = map.get(key);
        if (StringUtils.isNotBlank(value)) {
            return value;
        }
        return context.get(key);
    }
}

public class SystemConfigSourceHandler implements ConfigSourceHandler {
    public static final SystemConfigSourceHandler INSTANCE = new SystemConfigSourceHandler();

    @Override
    public String get(String key, ConfigSourceHandlerContext context) {
        String value = System.getProperty(key);
        if (StringUtils.isNotBlank(value)) {
            return value;
        }
        return context.get(key);
    }
}

使用pipeline

Map<String, String> mapConfig = new HashMap<String, String>();
mapConfig.put("hello", "world");
ConfigSourceHandler mapConfigSourceHandler = new MapConfigSourceHandler(mapConfig);

ConfigSource pipeline = new ConfigSourcePipeline()
        .addLast(mapConfigSourceHandler)
        .addLast(SystemConfigSourceHandler.INSTANCE);

pipeline.get("hello");
// get value "world"
// from mapConfig / mapConfigSourceHandler

pipeline.get("java.specification.version")
// get value "1.8"
// from system properties / SystemConfigSourceHandler

实现原理

业务接口通过生成的Pipeline构造实现,Pipeline负责责任链的组装及调用链表的首个节点(head)。首个节点如果处理完成有返回值,则直接返回;否则传递给下一个节点。如果处理到最后一个节点(tail)返回仍然为空,则直接返回空。


以获取配置为例:


1、用户实现:

  • ConfigSource

    • 用户自定义的 获取配置的接口
  • Handler实现:

    • MapConfigSourceHandler 、SystemConfigSourceHandler

2、AutoPipeline生成

  • ConfigSourcePipeline

    • 含义:责任链管道
    • 核心作用:将ConfigSourceHandler 串联成链表
  • ConfigSourceHandlerContext

    • 含义:Handler的上下文,相比传统责任链,新增了获取全局Pipeline的能力
  • AbstractConfigSourceHandlerContext

    • 含义:Handler的上下文的抽象类
    • 数据结构:主要由三个部分组成:pre、next、handler
    • 核心作用:通过handler().get(key , findNextCtx()) 实现了 String get(String key) 方法
  • DefaultConfigSourceHandlerContext

    • 持有ConfigSourceHandler对象的默认实现类

源码解读

目录


1、auto-pipeline-annotations

  • 框架包含的注解:AutoPipeline、PipelineDirection


  • AutoPipeline

    • 生成pipeline的核心注解
  • PipelineDirection

    • pipeline处理的顺序方向

2、auto-pipeline-processor


  • AutoPipelineProcessor

    • 生成pipeline的入口类
  • SourceGeneratorFacade

    • 源代码生成器

3、auto-pipeline-examples

  • 一些实例,比如获取配置、rpc、merger

生成原理

通过SPI的方式注册编译时注解@AutoPipelineProcessor,在编译过程中通过javapoet框架生成业务pipeline源代码。

注册编译时注解

  • 编写注解类:AutoPipelineProcessor
  • 继承JDK的 AbstractProcessor , 实现process 方法
  • 在resources目录下新建文件夹:META-INF/services
  • 在META-INF/services 里面新增spi文件:javax.annotation.processing.Processor,文件写入需要继承AbstractProcessor的全类名

相关类介绍:

  • Processor

    • 提供注解处理,它遵循SPI规约进行拓展
  • AbstractProcessor

    • 注解处理器主要拓展处理类

生成源代码

JDK术语介绍:

  • ProcessingEnvironment

    • 注解处理工具的集合
  • Element

    • 是一个接口,表示一个程序元素,它可以是包、类、方法或者一个变量
  • PackageElement

    • 表示一个包程序元素,提供对有关包及其成员的信息的访问。
  • ExecutableElement

    • 表示某个类或接口的方法、构造方法或初始化程序(静态或实例),包括注释类型元素。
  • TypeElement

    • 表示一个类或接口程序元素,提供对有关类型及其成员的信息的访问。注意,枚举类型是一种类,而注解类型是一种接口。
  • VariableElement

    • 表示一个字段、enum 常量、方法或构造方法参数、局部变量或异常参数。
  • Filer

    • 文件管理器,主要负责生成源代码、class 或者辅助文件

JavaPoet技术介绍:

  • TypeSpec

    • 用于生成类、接口、枚举的工具类
  • MethodSpec

    • 用于生成构造方法或者普通的方法的工具类

关键代码解读

生成入口:AutoPipelineProcessor#process

override fun process(annotations: Set<TypeElement>, roundEnv: RoundEnvironment): Boolean {
    val elements = roundEnv.getElementsAnnotatedWith(AutoPipeline::class.java)
    if (elements.isEmpty()) {
        return false
    }

    for (element in elements) {
        if (element.kind != ElementKind.INTERFACE) {
            error(element, "${(element as TypeElement).qualifiedName} is not a interface! Only interface can annotated with @${AutoPipeline::class.simpleName}")
            return false
        }

        if (!element.modifiers.contains(Modifier.PUBLIC)) {
            error(element, "interface ${(element as TypeElement).qualifiedName} is not public! Only public interface can annotated with @${AutoPipeline::class.simpleName}")
            return false
        }

        if (element is TypeElement) {
            doProcess(element)
        }
    }

    return false
}
  • 通过roundEnv 获取所有被AutoPipeline注释修饰的类,如果没有则直接返回
  • 遍历elements,处理每个element (被注解的类必须是public修饰的接口)

生成源码门户:

SourceGeneratorFacade#genSourceCode


生成相关源代码,一个源文件采用一个特定的代码生成器生成,各个类的生成器继承AbstractGenerator


源代码生成类:HandlerGenerator#gen

下面以HandlerGenerator#gen 为例:

fun gen() {
    // 生成类
    val handlerTypeBuilder = TypeSpec.interfaceBuilder(desc.handlerRawClassName)
        .addTypeVariables(desc.entityDeclaredTypeVariables)
        .addModifiers(Modifier.PUBLIC)

    // 构建handlerContext参数
    val contextParam = ParameterSpec.builder(
        desc.handlerContextTypeName, desc.handlerContextRawClassName.asFieldName()
    ).build()

    // 为原来接口的每个方法额外添加handlerContext参数
    desc.entityMethods.forEach {
        val operationMethod = createMethodSpecBuilder(it.executableElement)
            .addParameter(contextParam)
            .build()

        handlerTypeBuilder.addMethod(operationMethod)
    }

    // 生成源码
    javaFileBuilder(desc.handlerRawClassName.packageName(), handlerTypeBuilder.build())
        .build()
        .writeTo(filer)
}

编译Debug探秘

可以通过Idea Maven自带的Debug工具 调试编译过程

  • 在项目的maven compile上右键,点击Debug '${moduleName}'
  • 在AutoPipelineProcessor#process方法上加上断连,即可断点Debug源码


场景实战

下面举一个项目中真实的例子-消息分级限流。

消息发送的流量现状:

  • 同一个请求可能包含有多个AppKey的消息
  • 同一个请求可能包含多个消息分级的消息
  • 同一个请求的消息可能经过多个接口
  • 每个消息都会有对应的Appkey、消息分级

限流规则如下:

  • 需要对消息所属的AppKey进行单独限流
  • 仅对营销类消息进行限流,IM&实时类消息无需限流
  • 如果一个消息已经被一个接口限流过,经过下一个接口时不应该被限流
  • 对于同一个请求,只有整体限流和整体不限流 两种情况,不允许部分成功部分失败的情况(历史遗留问题)

面对这种的场景,该如何设计呢?

  1. 首先是将限流规则拆分成三个步骤:消息分级处理、去重处理、请求限流令牌处理
  2. 将整体限流和整体不限流抽象成合并策略,通过proxy的方式对外暴露

代码设计如下:

  • 限流接口类
/**
 * 消息限流器
 */
@AutoPipeline
public interface MessageThrottler {

    /**
     * 节流单个消息
     *
     * @param messageThrottlerToken 消息限流令牌
     * @return 是否被节流
     */
    boolean throttle(MessageThrottlerToken messageThrottlerToken);

    /**
     * 节流多个消息。任意一个消息被节流将返回true,否则返回false
     *
     * @param messageThrottlerTokens 多个消息限流令牌
     * @return 是否被节流
     */
    boolean anyThrottle(List<MessageThrottlerToken> messageThrottlerTokens);

    /**
     * 节流多个消息。所有消息被节流才会返回true, 否则返回false
     *
     * @param messageThrottlerTokens 多个消息限流令牌
     * @return 是否被节流
     */
    boolean allThrottle(List<MessageThrottlerToken> messageThrottlerTokens);
}
  • 将限流规则拆分成三个不同的处理类

    • ClassificationThrottlerHandler
/**
 * 消息分类节流器
 *
 * <p>
 * 目前仅针对营销消息进行节流
 */
public class ClassificationThrottlerHandler implements MessageThrottlerHandler {

    @Override
    public boolean throttle(MessageThrottlerToken messageThrottlerToken, MessageThrottlerHandlerContext context) {
        if (!ClassificationConstant.MARKETING.equals(messageThrottlerToken.getClassification())) {
            return false;
        }
        return context.throttle(messageThrottlerToken);
    }

    @Override
    public boolean anyThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext context) {
        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        // 获取营销消息
        List<MessageThrottlerToken> marketingMessageThrottlerTokens = messageThrottlerTokens.stream().filter(messageThrottlerToken -> {
            return ClassificationConstant.MARKETING.equals(messageThrottlerToken.getClassification());
        }).collect(Collectors.toList());

        // 如果营销消息为空,说明消息均不需要被限流,直接返回false
        if (CollectionUtils.isEmpty(marketingMessageThrottlerTokens)) {
            return false;
        }

        return context.anyThrottle(marketingMessageThrottlerTokens);
    }

    @Override
    public boolean allThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext context) {
        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        // 获取营销消息
        List<MessageThrottlerToken> marketingMessageThrottlerTokens = messageThrottlerTokens.stream().filter(messageThrottlerToken -> {
            return ClassificationConstant.MARKETING.equals(messageThrottlerToken.getClassification());
        }).collect(Collectors.toList());

        // 存在非营销消息,非营销消息不会被限流
        if (marketingMessageThrottlerTokens.size() < messageThrottlerTokens.size()) {
            return false;
        }

        return context.allThrottle(marketingMessageThrottlerTokens);
    }
}
  • DuplicateThrottlerHandler
@Slf4j
public class DuplicateThrottlerHandler implements MessageThrottlerHandler {

    @Override
    public boolean throttle(MessageThrottlerToken messageThrottlerToken, MessageThrottlerHandlerContext context) {
        if (messageThrottlerToken.isThrottled()) {
            return false;
        }
        boolean throttleResult = context.throttle(messageThrottlerToken);
        messageThrottlerToken.markThrottled();
        return throttleResult;
    }

    @Override
    public boolean anyThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext context) {
        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        // 过滤掉已经被限流的消息
        List<MessageThrottlerToken> needMessageThrottlerTokens = messageThrottlerTokens.stream()
                .filter(messageThrottlerToken -> !messageThrottlerToken.isThrottled()).collect(Collectors.toList());
        if (CollectionUtils.isEmpty(needMessageThrottlerTokens)) {
            return false;
        }

        boolean throttleResult = context.anyThrottle(needMessageThrottlerTokens);
        needMessageThrottlerTokens.forEach(messageThrottlerToken -> messageThrottlerToken.markThrottled());
        return throttleResult;
    }

    @Override
    public boolean allThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext context) {
        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        // 过滤掉已经被限流的消息
        List<MessageThrottlerToken> needMessageThrottlerTokens = messageThrottlerTokens.stream()
                .filter(messageThrottlerToken -> !messageThrottlerToken.isThrottled()).collect(Collectors.toList());
        if (CollectionUtils.isEmpty(needMessageThrottlerTokens)) {
            return false;
        }

        boolean throttleResult = context.allThrottle(needMessageThrottlerTokens);
        needMessageThrottlerTokens.forEach(messageThrottlerToken -> messageThrottlerToken.markThrottled());
        return throttleResult;
    }
}
  • AcquireThrottlerHandler
/**
 * 请求令牌处理类
 */
public class AcquireThrottlerHandler implements MessageThrottlerHandler {

    private static final Logger apiThrottlerLog = LoggerFactory.getLogger("api.throttler.log");
    @Autowired
    private ThrottlerProxy throttlerProxy;

    @Autowired
    private ThrottlerModeConfiguration throttlerModeConfiguration;

    private boolean throttle(AcquireToken acquireToken) {
        // 获取限流模式
        ThrottlerMode throttlerMode = throttlerModeConfiguration.getThrottlerMode(acquireToken.getAppKey(), acquireToken.getThrottleTag());
        // 执行限流
        return !throttlerProxy.tryAcquireWithAppKey(throttlerMode, acquireToken.getAppKey(), acquireToken.getPermits());
    }

    @Override
    public boolean throttle(MessageThrottlerToken messageThrottlerToken, MessageThrottlerHandlerContext context) {
        boolean throttled = throttle(new AcquireToken(messageThrottlerToken.getThrottleTag(), messageThrottlerToken.getAppKey(), messageThrottlerToken.getPermits()));

        // 限流日志埋点
        if (SendSwitch.THROTTLER_ONLY_WATCH || throttled) {
            log(messageThrottlerToken.getAppKey(), messageThrottlerToken.getPermits(), messageThrottlerToken.getThrottleTag(), throttled);
        }

        return throttled;
    }

    @Override
    public boolean anyThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext context) {
        return throttle(messageThrottlerTokens, acquireTokens -> acquireTokens.stream().anyMatch(this::throttle)
        );
    }

    @Override
    public boolean allThrottle(List<MessageThrottlerToken> messageThrottlerTokens, MessageThrottlerHandlerContext messageThrottlerHandlerContext) {
        return throttle(messageThrottlerTokens, acquireTokens -> acquireTokens.stream().allMatch(this::throttle)
        );
    }

    private static boolean throttle(List<MessageThrottlerToken> messageThrottlerTokens, Function<List<AcquireToken>, Boolean> function) {
        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        List<AcquireToken> acquireTokens = messageThrottlerTokens.stream()
                .collect(Collectors.groupingBy(messageThrottlerToken -> messageThrottlerToken.getAppKey()))
                .entrySet()
                .stream()
                .map(messageEntry -> {
                    String appKey = messageEntry.getKey();
                    int permits = messageEntry.getValue().stream()
                            .map(messageThrottlerToken -> messageThrottlerToken.getPermits())
                            .reduce(Integer::sum).orElse(1);
                    String throttlerTag = messageEntry.getValue().get(0).getThrottleTag();
                    return new AcquireToken(throttlerTag, appKey, permits);
                }).collect(Collectors.toList());

        boolean throttled = function.apply(acquireTokens);

        // 限流日志埋点
        if (SendSwitch.THROTTLER_ONLY_WATCH || throttled) {
            messageThrottlerTokens.forEach(messageThrottlerToken -> {
                log(messageThrottlerToken.getAppKey(), messageThrottlerToken.getPermits(), messageThrottlerToken.getThrottleTag(), throttled);
            });
        }

        return throttled;
    }

    private static void log(String appKey, int permits, String throttlerTag, boolean throtted) {
        List<String> metrics = new ArrayList<>();
        metrics.add(appKey);
        metrics.add(String.valueOf(permits));
        metrics.add(throttlerTag);
        metrics.add(String.valueOf(throtted));
        String logContent = StringUtils.join(metrics, "|");
        apiThrottlerLog.info(logContent);
    }

    @Data
    @AllArgsConstructor
    private static class AcquireToken {
        private final String throttleTag;
        private final String appKey;
        private final int permits;
    }
}
  • 消息限流代理
/**
 * 消息限流代理
 */
@Slf4j
public class MessageThrottlerProxy {

    @Autowired
    private AcquireThrottlerHandler acquireThrottlerHandler;
    private MessageThrottler messageThrottler;

    @PostConstruct
    public void init() {
        messageThrottler = new MessageThrottlerPipeline()
                .addLast(new ClassificationThrottlerHandler())
                .addLast(new DuplicateThrottlerHandler())
                .addLast(acquireThrottlerHandler);
    }

    /**
     * 限流单个消息
     *
     * @param messageThrottlerToken 单个消息令牌
     * @return 是否限流成功
     */
    public boolean throttle(MessageThrottlerToken messageThrottlerToken) {
        if (!SendSwitch.ENABLE_API_THROTTLER) {
            return false;
        }
        try {
            boolean throttled = messageThrottler.throttle(messageThrottlerToken);
            return SendSwitch.THROTTLER_ONLY_WATCH ? false : throttled;
        } catch (Exception e) {
            log.error("Failed to throttle messageSendDTO:" + messageThrottlerToken, e);
            // throttle内部异常不应该影响正常请求,遇到此情况直接降级限流通过
            return false;
        }
    }

    /**
     * 限流多个消息, 合并策略可通过 {@link SendSwitch#THROTTLER_MERGE_STRATEGY} 开关控制
     *
     * @param messageThrottlerTokens 多个消息令牌
     * @return 是否限流成功
     */
    public boolean throttle(List<MessageThrottlerToken> messageThrottlerTokens) {
        if (!SendSwitch.ENABLE_API_THROTTLER) {
            return false;
        }

        if (CollectionUtils.isEmpty(messageThrottlerTokens)) {
            return false;
        }

        MergeStrategy mergeStrategy = MergeStrategy.getByName(SendSwitch.THROTTLER_MERGE_STRATEGY);
        if (mergeStrategy == null) {
            log.error("illegal throttler mergeStrategy:" + SendSwitch.THROTTLER_MERGE_STRATEGY);
            return false;
        }

        try {
            boolean throttled = mergeStrategy.throttle(messageThrottler, messageThrottlerTokens);
            return SendSwitch.THROTTLER_ONLY_WATCH ? false : throttled;
        } catch (Exception e) {
            log.error("Failed to throttle messageSendDTO:" + messageThrottlerTokens, e);
            // throttle内部异常不应该影响正常请求,遇到此情况直接降级限流通过
            return false;
        }
    }

    public enum MergeStrategy {
        ALL {
            @Override
            public boolean throttle(MessageThrottler messageThrottler, List<MessageThrottlerToken> messageThrottlerTokens) {
                return messageThrottler.allThrottle(messageThrottlerTokens);
            }
        },
        ANY {
            @Override
            public boolean throttle(MessageThrottler messageThrottler, List<MessageThrottlerToken> messageThrottlerTokens) {
                return messageThrottler.anyThrottle(messageThrottlerTokens);
            }
        };

        public static MergeStrategy getByName(String name) {
            MergeStrategy[] values = values();
            for (MergeStrategy value : values) {
                if (value.name().equalsIgnoreCase(name)) {
                    return value;
                }
            }
            return null;
        }

        public abstract boolean throttle(MessageThrottler messageThrottler, List<MessageThrottlerToken> messageThrottlerTokens);
    }
}

ps: 相关类并未全部列出,仅展示主要逻辑

推荐阅读

1.如何写出一篇好的技术方案?

2.阿里10年沉淀|那些技术实战中的架构设计方法

3.如何做好“防御性编码”?


重磅来袭!2022上半年阿里云社区最热电子书榜单!

千万阅读量、百万下载量、上百本电子书,近200位阿里专家参与编写。多元化选择、全领域覆盖,汇聚阿里巴巴技术实践精华,读、学、练一键三连。开发者藏经阁,开发者的工作伴侣~

点击这里,查看详情。

版权声明:本文内容由阿里云实名注册用户自发贡献,版权归原作者所有,阿里云开发者社区不拥有其著作权,亦不承担相应法律责任。具体规则请查看《阿里云开发者社区用户服务协议》和《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容,填写侵权投诉表单进行举报,一经查实,本社区将立刻删除涉嫌侵权内容。

相关文章
使用跳帧解码解决视频流或高帧视频处理缓慢过程
使用跳帧解码解决视频流或高帧视频处理缓慢过程
5 0
某学院最全的SSM框架全套学习视频
某学院最全的SSM框架全套学习视频
56 0
【设计模式】责任链模式 ( 简介 | 适用场景 | 优缺点 | 代码示例 )
【设计模式】责任链模式 ( 简介 | 适用场景 | 优缺点 | 代码示例 )
410 0
给一个网页指定编码
给一个网页指定编码
16 0
【Ubuntu使用技巧】在Ubuntu下制作ISO镜像的方法
作者:gnuhpc 出处:http://www.cnblogs.com/gnuhpc/ 1 如果你是直接从cd 压制iso 文件的,执行 sudo umount /dev/cdrom dd if=/dev/cdrom of=file.iso bs=1024 2 如果你要把某个文件或者目录压到iso 文件中,需要使用mkisofs 这个工具。
749 0
文章
问答
来源圈子
更多
+ 订阅
文章排行榜
最热
最新
相关电子书
更多
基于云等保的安全责任分担模型及解读
立即下载
低代码开发师(初级)实战教程
立即下载
阿里巴巴DevOps 最佳实践手册
立即下载
