Update、Enter、Exit

Update、Enter、Exit 是 D3 中三个非常重要的概念，它处理的是当选择集和数据的数量关系不确定的情况。

什么是 Update、Enter、Exit

假设，在 body 中有三个 p 元素，有一数组 [3, 6, 9]，则可以将数组中的每一项分别与一个 p 元素绑定在一起。但是，有一个问题：**当数组的长度与元素数量不一致（数组长度 > 元素数量 or 数组长度 < 元素数量）时呢？**这时候就需要理解 Update、Enter、Exit 的概念。

• 如果数组为 [3, 6, 9, 12, 15]，将此数组绑定到三个 p 元素的选择集上。可以想象，会有两个数据没有元素与之对应，这时候 D3 会建立两个空的元素与数据对应，这一部分就称为 Enter。

• 而有元素与数据对应的部分称为 Update。

• 如果数组为 [3]，则会有两个元素没有数据绑定，那么没有数据绑定的部分被称为 Exit


示意图如下所示：

Update 和 Enter 的使用

当对应的元素不足时 （ 绑定数据数量 > 对应元素 ），需要添加元素（append）。

• 现在 body 中有三个 p 元素，要绑定一个长度大于 3 的数组到 p 的选择集上，然后分别处理 update 和 enter 两部分。

var dataset = [ 3 , 6 , 9 , 12 , 15 ];
//选择body中的p元素
var p = d3.select("body").selectAll("p");
//获取update部分
var update = p.data(dataset);
//获取enter部分
var enter = update.enter();
//update部分的处理：更新属性值
update.text(function(d){
    return "update " + d;
});
//enter部分的处理：添加append元素后赋予属性值
enter.append("p")
    .text(function(d){
        return "enter " + d;
    });

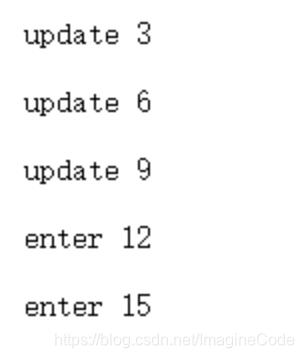

• update 部分的处理办法一般是：更新属性值

• enter 部分的处理办法一般是：添加元素后，赋予属性值


Update 和 Exit 的使用

当对应的元素过多时 （ 绑定数据数量 < 对应元素 ），需要删掉多余的元素。

• 现在 body 中有三个 p 元素，要绑定一个长度小于 3 的数组到 p 的选择集上，然后分别处理 update 和 exit 两部分。

var dataset = [ 3 ];
//选择body中的p元素
var p = d3.select("body").selectAll("p");
//获取update部分
var update = p.data(dataset);
//获取exit部分
var exit = update.exit();
//update部分的处理：更新属性值
update.text(function(d){
    return "update " + d;
});
//exit部分的处理：修改p元素的属性
exit.text(function(d){
        return "exit";
    });
//exit部分的处理通常是删除元素
// exit.remove();

结果如下，请大家区分好 update 部分和 exit 部分。这里为了表明哪一部分是 exit，并没有删除掉多余的元素，但实际上 exit 部分的绝大部分操作是删除。

• exit 部分的处理办法一般是：删除元素（remove）

交互

与图表的交互，指在图形元素上设置一个或多个监听器，当事件发生时，做出相应的反应。

交互，指的是用户输入了某种指令，程序接受到指令之后必须做出某种响应。对可视化图表来说，交互能使图表更加生动，能表现更多内容。例如，拖动图表中某些图形、鼠标滑到图形上出现提示框、用触屏放大或缩小图形等等。

用户用于交互的工具一般有三种：鼠标、键盘、触屏。

添加交互

https://www.d3js.org.cn/document/d3-selection/#handling-events

对某一元素添加交互操作十分简单，代码如下：

var circle = svg.append("circle");
circle.on("click", function(){
    //在这里添加交互内容
});

这段代码在 SVG 中添加了一个圆，然后添加了一个监听器，是通过 on() 添加的。在 D3 中，每一个选择集都有 on() 函数，用于添加事件监听器。

on() 的第一个参数是监听的事件，第二个参数是监听到事件后响应的内容，第二个参数是一个函数。

鼠标常用的事件有：

click：鼠标单击某元素时，相当于 mousedown 和 mouseup 组合在一起。

• mouseover：光标放在某元素上。

• mouseout：光标从某元素上移出来时。

• mousemove：鼠标被移动的时候。

• mousedown：鼠标按钮被按下。

• mouseup：鼠标按钮被松开。

• dblclick：鼠标双击。


键盘常用的事件有三个：

• keydown：当用户按下任意键时触发，按住不放会重复触发此事件。该事件不会区分字母的大小写，例如“A”和“a”被视为一致

• keypress：当用户按下字符键（大小写字母、数字、加号、等号、回车等）时触发，按住不放会重复触发此事件。该事件区分字母的大小写

• keyup：当用户释放键时触发，不区分字母的大小写。 触屏常用的事件有三个：


触摸事件：

• touchstart：当触摸点被放在触摸屏上时。
• touchmove：当触摸点在触摸屏上移动时。
• touchend：当触摸点从触摸屏上拿开时。

当某个事件被监听到时，D3 会把当前的事件存到 d3.event 对象，里面保存了当前事件的各种参数，请大家好好参详。

如果需要监听到事件后立刻输出该事件，可以添加一行代码：

circle.on("click", function(){
    console.log(d3.event);
});

结合上一节中的柱状图的例子，有这一段代码：

.on("mouseover",function(d,i){
  d3.select(this)
  .transition()
  .duration(100)
  .attr("fill","yellow");
})
.on("mouseout",function(d,i){
  d3.select(this)
  .transition()
  .duration(500)
  .attr("fill","green");
});

布局

布局，可以理解成 “制作常见图形的函数”，有了它制作各种相对复杂的图表就方便多了。

布局，英文是 Layout。从字面看，**可以想到有“决定什么元素绘制在哪里”的意思。布局是 D3 中一个十分重要的概念。**D3 与其它很多可视化工具不同，相对来说较底层，对初学者来说不太方便，但是一旦掌握了，就比其他工具更加得心应手。

D3中的布局：

D3 的步骤相对来说较多。坏处是对初学者不方便、也不好理解。好处是能够制作出更加精密的图形。

如何理解布局

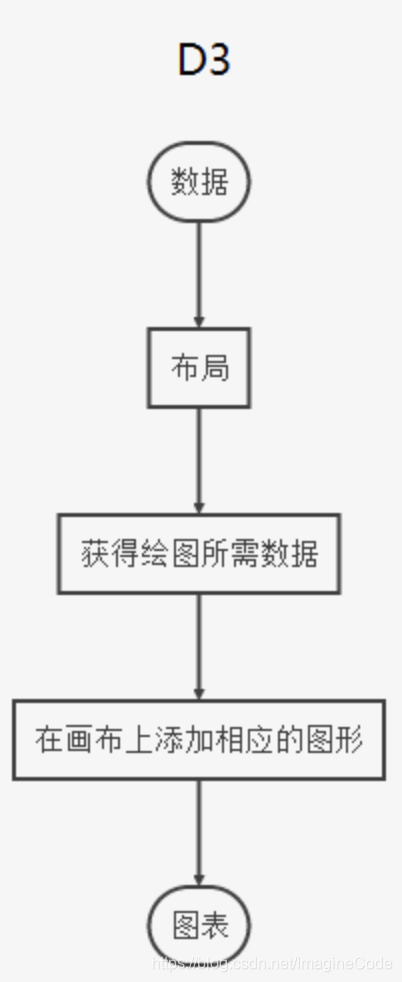

从上面的图可以看到，布局的作用是：将不适合用于绘图的数据转换成了适合用于绘图的数据。

布局的作用可以解释成：数据转换。

布局有哪些

D3 总共提供了 12 个布局：

• 饼状图（Pie）、力导向图（Force）、弦图（Chord）

• 树状图（Tree）、集群图（Cluster）、捆图（Bundle）

• 打包图（Pack）、直方图（Histogram）、分区图（Partition）

• 堆栈图（Stack）、矩阵树图（Treemap）、层级图（Hierarchy）


12 个布局中，层级图（Hierarchy）不能直接使用。

集群图、打包图、分区图、树状图、矩阵树图是由层级图扩展来的。

如此一来，能够使用的布局是 11 个（有 5 个是由层级图扩展而来）。

这些布局的作用都是将某种数据转换成另一种数据，而转换后的数据是利于可视化的。

每种布局如下图所示：

• Bundle —- 捆图

• Chord —- 弦图

  网络异常，图片无法展示

  |


• Cluster —- 集群图


• Force —- 力学图、力导向图

• Histogram —- 直方图（数据分布图）

• Pack —- 打包图


• Partition —- 分区图

  网络异常，图片无法展示

  |


• Pie —- 饼状图

  网络异常，图片无法展示

  |


• Stack —- 堆栈图


• Tree —- 树状图

• Treemap —- 矩阵树图
