《Netty 权威指南》—— 服务端序列图

简介:
+关注继续查看

声明:本文是《Netty 权威指南》的样章,感谢博文视点授权并发编程网站发布样章,禁止以任何形式转载此文。

下面,我们对NIO服务端的主要创建过程进行讲解和说明,作为NIO的基础入门,我们将忽略掉一些在生产环境中部署所需要的一些特性和功能。

步骤一:打开ServerSocketChannel,用于监听客户端的连接,它是所有客户端连接的父管道,代码示例如下:

1 ServerSocketChannel acceptorSvr = ServerSocketChannel.open();

步骤二:绑定监听端口,设置连接为非阻塞模式,示例代码如下:

1 acceptorSvr.socket().bind(new InetSocketAddress(InetAddress.getByName(“IP”), port));
2 acceptorSvr.configureBlocking(false);

步骤三:创建Reactor线程,创建多路复用器并启动线程,代码如下:

1 Selector selector = Selector.open();
2 New Thread(new ReactorTask()).start();

步骤四:将ServerSocketChannel注册到Reactor线程的多路复用器Selector上,监听ACCEPT事件,代码如下:

1 SelectionKey key = acceptorSvr.register( selector, SelectionKey.OP_ACCEPT, ioHandler);

步骤五:多路复用器在线程run方法的无限循环体内轮询准备就绪的Key,代码如下:

1 int num = selector.select();
2 Set selectedKeys = selector.selectedKeys();
3 Iterator it = selectedKeys.iterator();
4 while (it.hasNext()) {
5      SelectionKey key = (SelectionKey)it.next();
6      // ... deal with I/O event ...
7 }

步骤六:多路复用器监听到有新的客户端接入,处理新的接入请求,完成TCP三次握手,建立物理链路,代码示例如下:

1 SocketChannel channel = svrChannel.accept();

步骤七:设置客户端链路为非阻塞模式,示例代码如下:

1 channel.configureBlocking(false);
2 channel.socket().setReuseAddress(true);

步骤八:将新接入的客户端连接注册到Reactor线程的多路复用器上,监听读操作,用来读取客户端发送的网络消息,代码如下:

1 SelectionKey key = socketChannel.register( selector, SelectionKey.OP_READ, ioHandler);

步骤九:异步读取客户端请求消息到缓冲区,示例代码如下:

1 int  readNumber =  channel.read(receivedBuffer);

步骤十:对ByteBuffer进行编解码,如果有半包消息指针reset,继续读取后续的报文,将解码成功的消息封装成Task,投递到业务线程池中,进行业务逻辑编排,示例代码如下:

01 Object message = null;
02 while(buffer.hasRemain())
03 {
04        byteBuffer.mark();
05        Object message = decode(byteBuffer);
06        if (message == null)
07        {
08           byteBuffer.reset();
09           break;
10        }
11        messageList.add(message );
12 }
13 if (!byteBuffer.hasRemain())
14 byteBuffer.clear();
15 else
16     byteBuffer.compact();
17 if (messageList != null & !messageList.isEmpty())
18 {
19 for(Object messageE : messageList)
20    handlerTask(messageE);
21 }

步骤十一:将POJO对象encode成ByteBuffer,调用SocketChannel的异步write接口,将消息异步发送给客户端,示例代码如下:

1 socketChannel.write(buffer);

注意:如果发送区TCP缓冲区满,会导致写半包,此时,需要注册监听写操作位,循环写,直到整包消息写入TCP缓冲区,此处不赘述,后续Netty源码分析章节会详细分析Netty的处理策略。
当我们了解创建NIO服务端的基本步骤之后,下面我们将前面的时间服务器程序通过NIO重写一遍,让大家能够学习到完整版的NIO服务端创建。

1

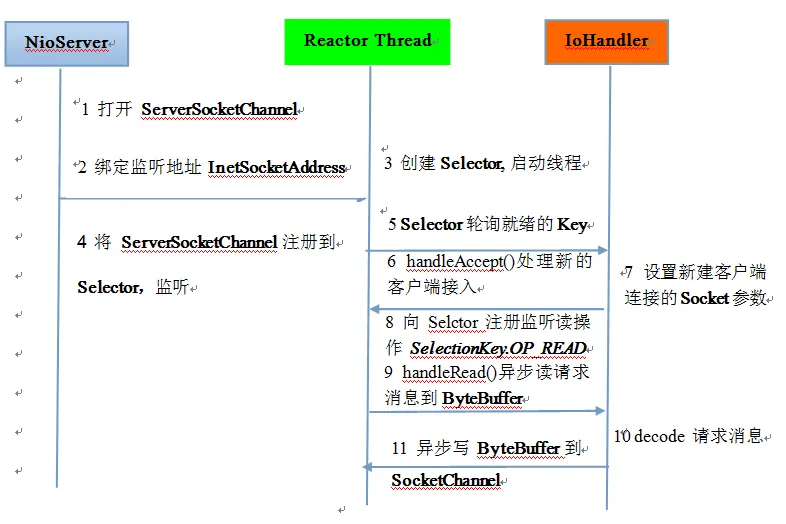

NIO服务端通信序列图

原创文章,转载请注明: 转载自并发编程网 – ifeve.com本文链接地址: 《Netty 权威指南》—— 服务端序列图

文章转自 并发编程网-ifeve.com
