平时开发时，系统提供的几个布局基本就能满足我们的需求了。如果系统提供的布局无法满足需求，我们可以扩展ViewGroup类来实现自定义布局控件。先看下ViewGroup的继承图

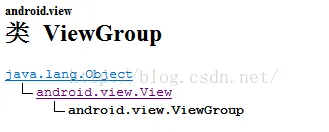

由上图可知，ViewGroup继承自View，但他又是一个管理view的容器，我们在写布局xml的时候，会告诉容器需要设置的属性（凡是以layout为开头的属性，都是用于告诉容器的，例如layout_width），viewGroup的作用就是给出childView建议的宽和高、测量模式、childView的位置等。之所以是建议的宽和高，是因为childView宽和高可以设置为wrap_content，这样只有childView才能计算出自己的宽和高。

View的职责是根据测量模式和ViewGroup给出的建议的宽和高，计算出自己的宽和高（onMeasure中完成），同时还有个更重要的职责——在ViewGroup为其指定的区域内绘制自己的形态（onDraw中完成）。

当在LinearLayout中写childView的时候，可以写layout_gravity，layout_weight属性；在 RelativeLayout中的childView却没有 layout_gravity，layout_weight，原因就在于每个ViewGroup需要指定一个LayoutParams，用于确定childView支持哪些属性，比如LinearLayout指定LinearLayout.LayoutParams等。如果大家去看 LinearLayout的源码，会发现其内部定义了LinearLayout.LayoutParams，在此类中，你可以发现weight和 gravity的身影

扩展ViewGroup类需要实现的方法：
onMeasure——计算控件极其子控件所占的区域
onLayout——布局子控件
dispatchDraw——绘制布局控件

super.onMeasure()调用后将可以得到控件的宽高。
控件的onMeasure（），onLayout（）方法会被执行多次，注意这里面执行的逻辑不要被多次执行了。


要绘制控件，分为两步：
1.在onMeasure（）方法中绘制好控件的大小
2.在onLayout方法里布局好控件的位置用view.layout(left,top,right,bottm)

在OnMeasure(int widthMeasureSpec, int heightMeasureSpec)中 的两个参数widthMeasureSpec,heightMeasureSpec里包含了控件的宽高和测量模式。

测量模式有MeasureSpec.EXACTLY，MeasureSpec.ATMOST,MeasureSpec.EXACTLY，MeasureSpec.UNSPECIFIED

得出的测量模式和在布局文件里的layout-width ，layout-height设置的属性有关

当属性值为fill_parent、match_paren、具体数值时，mode为MeasureSpec.EXACTLY

当属性值为wrap_content时，mode为MeasureSpec.ATMOST

MeasureSpec.UNSPECIFIED模式很少用，一般出现在AadapterView的item的heightMode中、ScrollView的childView的heightMode中，意思为想设置多大就多大

最后可以为空间指定大小 setMeasuredDimension（）；这个方法里的参数是数值，不包含测量模式

还有另外一种方法去控制控件的大小
leftlayout.measure(sideWidth, heightMeasureSpec);
这里的参数是带有测量模式的
int sideWidth=MeasureSpec.makeMeasureSpec((int)(MaxWidth*0.5),MeasureSpec.EXACTLY);
这个是制作带有测量模式的长度值

还是盗用一下鸿洋大神的例子，定义一个ViewGroup，内部可以传入0到4个childView，分别依次显示在左上角，右上角，左下角，右下角。

1、决定该ViewGroup的LayoutParams
对于这个例子，我们只需要ViewGroup能够支持margin即可，因此直接使用系统的MarginLayoutParams
@Override
    public ViewGroup.LayoutParams generateLayoutParams(AttributeSet attrs) {
        return new MarginLayoutParams(getContext(), attrs);
    }
重写父类的该方法，返回MarginLayoutParams的实例，这样就为我们的ViewGroup指定了其LayoutParams为MarginLayoutParams。

2、onMeasure
在onMeasure中计算childView的测量值以及模式，以及设置自己的宽和高：
/**
     * 计算所有ChildView的宽度和高度,然后根据ChildView的计算结果，设置自己的宽和高
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        /**
         * 获得此ViewGroup上级容器为其设置的宽和高,以及测量模式
         */
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        int sizeWidth = MeasureSpec.getSize(widthMeasureSpec);
        int sizeHeight = MeasureSpec.getSize(heightMeasureSpec);

        // 通过ViewGroup的measureChildren方法为其所有的childrenView设置宽和高
        measureChildren(widthMeasureSpec, heightMeasureSpec);
        /**
         * 记录如果是wrap_content时,设置的宽和高
         */
        int width = 0;
        int height = 0;

        int cCount = getChildCount();

        int cWidth = 0;
        int cHeight = 0;
        MarginLayoutParams cParams = null;

        // 用于计算左边两个childView的高度
        int lHeight = 0;
        // 用于计算右边两个childView的高度，最终高度取二者之间大值
        int rHeight = 0;

        // 用于计算上边两个childView以及设置的margin的所确定的宽度
        int tWidth = 0;
        // 用于计算下面两个childiew以及设置的margin的所确定的宽度，最终宽度取二者之间大值
        int bWidth = 0;

        /**
         * 根据childView计算得出的宽和高，以及设置的margin计算容器的宽和高，主要用于容器是warp_content时
         */
        for (int i = 0; i < cCount; i++) {
            View childView = getChildAt(i);
            cWidth = childView.getMeasuredWidth();
            cHeight = childView.getMeasuredHeight();
            cParams = (MarginLayoutParams) childView.getLayoutParams();

            // 上面两个childView确定的宽度
            if (i == 0 || i == 1) {
                tWidth += cWidth + cParams.leftMargin + cParams.rightMargin;
            }
            // 下面两个childView确定的宽度
            if (i == 2 || i == 3) {
                bWidth += cWidth + cParams.leftMargin + cParams.rightMargin;
            }
            // 左边两个childView确定的高度
            if (i == 0 || i == 2) {
                lHeight += cHeight + cParams.topMargin + cParams.bottomMargin;
            }
            // 右边两个childView确定的高度
            if (i == 1 || i == 3) {
                rHeight += cHeight + cParams.topMargin + cParams.bottomMargin;
            }

        }
        // 取最大值
        width = Math.max(tWidth, bWidth);
        height = Math.max(lHeight, rHeight);

        /**
         * 如果是精确值或match_parent，设置为父容器计算的值，否则设置为我们计算的值
         *
         */
        setMeasuredDimension((widthMode == MeasureSpec.EXACTLY) ? sizeWidth
                : width, (heightMode == MeasureSpec.EXACTLY) ? sizeHeight
                : height);
    }

在获取该ViewGroup父容器为其设置的计算模式和尺寸时，通常情况下，只要不是wrap_content，父容器都能正确的计算其尺寸。所以如果设置为wrap_content时，就需要通过其childView的宽和高来进行计算。

3、使用onLayout对其所有childView设置绘制区域

protected void onLayout(boolean arg0, int arg1, int arg2, int arg3, int arg4) {
        // TODO Auto-generated method stub
        int cCount = getChildCount();
        int cWidth = 0; //childrenView的宽度
        int cHeight = 0;//childrenView的高度
        MarginLayoutParams cParams = null;
        /**
         * 遍历所有childView根据其宽和高,以及margin进行布局
         */
        for (int i = 0; i < cCount; i++) {
            View childView = getChildAt(i);
            cWidth = childView.getMeasuredWidth();
            cHeight = childView.getMeasuredHeight();
            cParams = (MarginLayoutParams) childView.getLayoutParams();

            int cl = 0;//左边位置
            int ct = 0;//顶部位置
            int cr = 0;//右边位置
            int cb = 0;//底部位置

            switch (i) {
            case 0:
                cl = cParams.leftMargin;
                ct = cParams.topMargin;
                break;
            case 1:
                cl = getWidth() - cWidth - cParams.leftMargin
                        - cParams.rightMargin;
                ct = cParams.topMargin;

                break;
            case 2:
                cl = cParams.leftMargin;
                ct = getHeight() - cHeight - cParams.bottomMargin;
                break;
            case 3:
                cl = getWidth() - cWidth - cParams.leftMargin
                        - cParams.rightMargin;
                ct = getHeight() - cHeight - cParams.bottomMargin;
                break;

            }
            cr = cl + cWidth;
            cb = cHeight + ct;
            // 按左上右下的顺序给出边距，确定childView布局范围
            childView.layout(cl, ct, cr, cb);
        }
    }

4、使用方案

布局1：
<com.example.view.CustomViewGroup
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#AA333333" >

        <TextView
            android:layout_width="150dp"
            android:layout_height="150dp"
            android:background="#FF0000"
            android:gravity="center"
            android:text="0"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00ff00"
            android:gravity="center"
            android:text="1"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#0000FF"
            android:gravity="center"
            android:text="2"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00FFff"
            android:gravity="center"
            android:text="3"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />
    </com.example.view.CustomViewGroup>

效果：
布局2：
 <com.example.view.CustomViewGroup
        android:layout_width="200dp"
        android:layout_height="300dp"
        android:background="#AA333333" >

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#FF0000"
            android:gravity="center"
            android:text="0"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00ff00"
            android:gravity="center"
            android:text="1"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#0000FF"
            android:gravity="center"
            android:text="2"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00FFff"
            android:gravity="center"
            android:text="3"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />
    </com.example.view.CustomViewGroup>

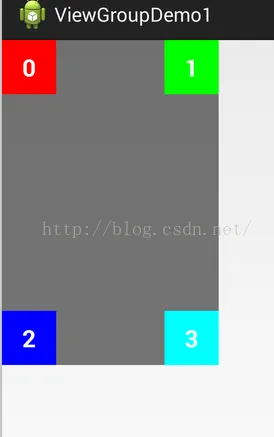

效果：



布局3：
 <com.example.view.CustomViewGroup
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="#AA333333" >

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#FF0000"
            android:gravity="center"
            android:text="0"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00ff00"
            android:gravity="center"
            android:text="1"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#0000FF"
            android:gravity="center"
            android:text="2"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />

        <TextView
            android:layout_width="50dp"
            android:layout_height="50dp"
            android:background="#00FFff"
            android:gravity="center"
            android:text="3"
            android:textColor="#FFFFFF"
            android:textSize="22sp"
            android:textStyle="bold" />
    </com.example.view.CustomViewGroup>

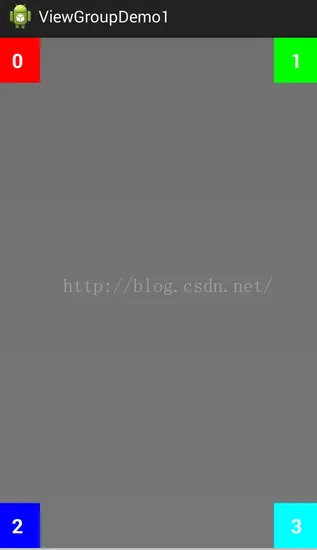

效果：

现在无论ViewGroup的宽和高的值如何定义，我们都实现了预期的效果，其实根据这个例子，我们完全可以写一个自己的LinearLayout，学习最重要的就是融汇贯通，大家研究下吧


源代码
