Wireshark图解教程（简介、抓包、过滤器）

开篇语

Wireshark是世界上最流行的网络分析工具。这个强大的工具可以捕捉网络中的数据，并为用户提供关于网络和上层协议的各种信息。与很多其他网络工具一样，Wireshark也使用pcap network library来进行封包捕捉。可破解局域网内QQ、邮箱、msn、账号等的密码！！
    wireshark的原名是Ethereal，新名字是2006年起用的。当时Ethereal的主要开发者决定离开他原来供职的公司，并继续开发这个软件。但由于Ethereal这个名称的使用权已经被原来那个公司注册，Wireshark这个新名字也就应运而生了。

在成功运行Wireshark之后，我们就可以进入下一步，更进一步了解这个强大的工具。

下面是一张地址为192.168.1.2的计算机正在访问“openmaniak.com”网站时的截图。

下图是详细讲解抓取里面的内容：

                                                                                  wireshark与对应的OSI七层模型

                                                                            从下图可以看到wireshark捕获到的TCP包中的每个字段

                                               看到这， 基本上对wireshak有了初步了解， 现在我们看一个TCP三次握手的实例

                                                             三次握手过程为

 三次握手原理

                                          我们用wireshark实际分析下三次握手的过程。

                                          在wireshark中输入http过滤， 然后选中GET /tankxiao HTTP/1.1的那条记录，右键然后点击"Follow TCP Stream",

                                           这样做的目的是为了得到与浏览器打开网站相关的数据包，将得到如下图

抓包数据

图中可以看到wireshark截获到了三次握手的三个数据包。第四个包才是HTTP的， 这说明HTTP的确是使用TCP建立连接的。

第一次握手数据包

           客户端发送一个TCP，标志位为SYN，序列号为0， 代表客户端请求建立连接。 如下图

第二次握手的数据包

服务器发回确认包, 标志位为 SYN,ACK. 将确认序号(Acknowledgement Number)设置为客户的I S N加1以.即0+1=1, 如下图

第三次握手的数据包

客户端再次发送确认包(ACK) SYN标志位为0,ACK标志位为1.并且把服务器发来ACK的序号字段+1,放在确定字段中发送给对方.并且在数据段放写ISN的+1, 如下图:

 程序使用说明

1. MENUS（菜单）

程序上方的8个菜单项用于对Wireshark进行配置：

2. SHORTCUTS（快捷方式）

在菜单下面，是一些常用的快捷按钮。
您可以将鼠标指针移动到某个图标上以获得其功能说明。

3. DISPLAY FILTER（显示过滤器）

显示过滤器用于查找捕捉记录中的内容。
请不要将捕捉过滤器和显示过滤器的概念相混淆。请参考Wireshark过滤器中的详细内容。

 返回页面顶部

4. PACKET LIST PANE（封包列表）

封包列表中显示所有已经捕获的封包。在这里您可以看到发送或接收方的MAC/IP地址，TCP/UDP端口号，协议或者封包的内容。

如果捕获的是一个OSI layer 2的封包，您在Source（来源）和Destination（目的地）列中看到的将是MAC地址，当然，此时Port（端口）列将会为空。
如果捕获的是一个OSI layer 3或者更高层的封包，您在Source（来源）和Destination（目的地）列中看到的将是IP地址。Port（端口）列仅会在这个封包属于第4或者更高层时才会显示。

您可以在这里添加/删除列或者改变各列的颜色：
Edit menu -> Preferences

5. PACKET DETAILS PANE（封包详细信息）

这里显示的是在封包列表中被选中项目的详细信息。
信息按照不同的OSI layer进行了分组，您可以展开每个项目查看。下面截图中展开的是HTTP信息。

6. DISSECTOR PANE（16进制数据）

“解析器”在Wireshark中也被叫做“16进制数据查看面板”。这里显示的内容与“封包详细信息”中相同，只是改为以16进制的格式表述。
在上面的例子里，我们在“封包详细信息”中选择查看TCP端口（80），其对应的16进制数据将自动显示在下面的面板中（0050）。

7. MISCELLANOUS（杂项）

在程序的最下端，您可以获得如下信息：

- - 正在进行捕捉的网络设备。
- 捕捉是否已经开始或已经停止。
- 捕捉结果的保存位置。
- 已捕捉的数据量。
- 已捕捉封包的数量。(P)
- 显示的封包数量。(D) (经过显示过滤器过滤后仍然显示的封包)
- 被标记的封包数量。(M)

正如您在Wireshark教程第一部分看到的一样，安装、运行Wireshark并开始分析网络是非常简单的。

使用Wireshark时最常见的问题，是当您使用默认设置时，会得到大量冗余信息，以至于很难找到自己需要的部分。
过犹不及。

这就是为什么过滤器会如此重要。它们可以帮助我们在庞杂的结果中迅速找到我们需要的信息。

那么我应该使用哪一种过滤器呢？

两种过滤器的目的是不同的。
捕捉过滤器是数据经过的第一层过滤器，它用于控制捕捉数据的数量，以避免产生过大的日志文件。
显示过滤器是一种更为强大（复杂）的过滤器。它允许您在日志文件中迅速准确地找到所需要的记录。

两种过滤器使用的语法是完全不同的。我们将在接下来的几页中对它们进行介绍：

                       1. 捕捉过滤器             2. 显示过滤器

  捕捉过滤器

捕捉过滤器的语法与其它使用Lipcap（Linux）或者Winpcap（Windows）库开发的软件一样，比如著名的TCPdump。捕捉过滤器必须在开始捕捉前设置完毕，这一点跟显示过滤器是不同的。

设置捕捉过滤器的步骤是：

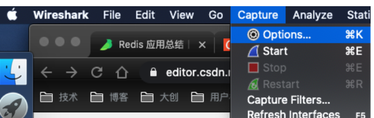

- 选择 capture -> options。
- 填写"capture filter"栏或者点击"capture filter"按钮为您的过滤器起一个名字并保存，以便在今后的捕捉中继续使用这个过滤器。
- 点击开始（Start）进行捕捉。





 Protocol（协议）:
可能的值: ether, fddi, ip, arp, rarp, decnet, lat, sca, moprc, mopdl, tcp and udp.
如果没有特别指明是什么协议，则默认使用所有支持的协议。

 Direction（方向）:
可能的值: src, dst, src and dst, src or dst
如果没有特别指明来源或目的地，则默认使用 "src or dst" 作为关键字。
例如，"host 10.2.2.2"与"src or dst host 10.2.2.2"是一样的。
 Host(s):
可能的值： net, port, host, portrange.
如果没有指定此值，则默认使用"host"关键字。
例如，"src 10.1.1.1"与"src host 10.1.1.1"相同。

 Logical Operations（逻辑运算）:
可能的值：not, and, or.
否("not")具有最高的优先级。或("or")和与("and")具有相同的优先级，运算时从左至右进行。
例如，
"not tcp port 3128 and tcp port 23"与"(not tcp port 3128) and tcp port 23"相同。
"not tcp port 3128 and tcp port 23"与"not (tcp port 3128 and tcp port 23)"不同。

例子：

显示目的TCP端口为3128的封包。

显示来源IP地址为10.1.1.1的封包。

显示目的或来源IP地址为10.1.2.3的封包。

显示来源为UDP或TCP，并且端口号在2000至2500范围内的封包。

显示除了icmp以外的所有封包。（icmp通常被ping工具使用）

显示来源IP地址为10.7.2.12，但目的地不是10.200.0.0/16的封包。

显示来源IP为10.4.1.12或者来源网络为10.6.0.0/16，目的地TCP端口号在200至10000之间，并且目的位于网络10.0.0.0/8内的所有封包。

注意事项：

当使用关键字作为值时，需使用反斜杠“\”。
"ether proto \ip" (与关键字"ip"相同).
这样写将会以IP协议作为目标。

"ip proto \icmp" (与关键字"icmp"相同).
这样写将会以ping工具常用的icmp作为目标。

可以在"ip"或"ether"后面使用"multicast"及"broadcast"关键字。
当您想排除广播请求时，"no broadcast"就会非常有用。

查看 TCPdump的主页以获得更详细的捕捉过滤器语法说明。
在Wiki Wireshark website上可以找到更多捕捉过滤器的例子。

 2. 显示过滤器：

通常经过捕捉过滤器过滤后的数据还是很复杂。此时您可以使用显示过滤器进行更加细致的查找。
它的功能比捕捉过滤器更为强大，而且在您想修改过滤器条件时，并不需要重新捕捉一次。

 Protocol（协议）
您可以使用大量位于OSI模型第2至7层的协议。点击"Expression..."按钮后，您可以看到它们。
比如：IP，TCP，DNS，SSH





您同样可以在如下所示位置找到所支持的协议：





Wireshark的网站提供了对各种 协议以及它们子类的说明。

 String1, String2 (可选项):

协议的子类。
点击相关父类旁的"+"号，然后选择其子类。



 Comparison operators （比较运算符）:

可以使用6种比较运算符：

 Logical expressions（逻辑运算符）:

被程序员们熟知的逻辑异或是一种排除性的或。当其被用在过滤器的两个条件之间时，只有当且仅当其中的一个条件满足时，这样的结果才会被显示在屏幕上。
让我们举个例子：
"tcp.dstport 80 xor tcp.dstport 1025"
只有当目的TCP端口为80或者来源于端口1025（但又不能同时满足这两点）时，这样的封包才会被显示。

例子：

显示来源或目的IP地址为10.1.1.1的封包。

显示来源不为10.1.2.3或者目的不为10.4.5.6的封包。
换句话说，显示的封包将会为：
来源IP：除了10.1.2.3以外任意；目的IP：任意
以及
来源IP：任意；目的IP：除了10.4.5.6以外任意

显示来源不为10.1.2.3并且目的IP不为10.4.5.6的封包。
换句话说，显示的封包将会为：
来源IP：除了10.1.2.3以外任意；同时须满足，目的IP：除了10.4.5.6以外任意

如果过滤器的语法是正确的，表达式的背景呈绿色。如果呈红色，说明表达式有误。

	表达式正确
	表达式错误
