基于Android MPAndroidChart实现腾讯QQ群数据统计报表核心功能

基于Android MPAndroidChart实现腾讯QQ群数据统计报表核心功能

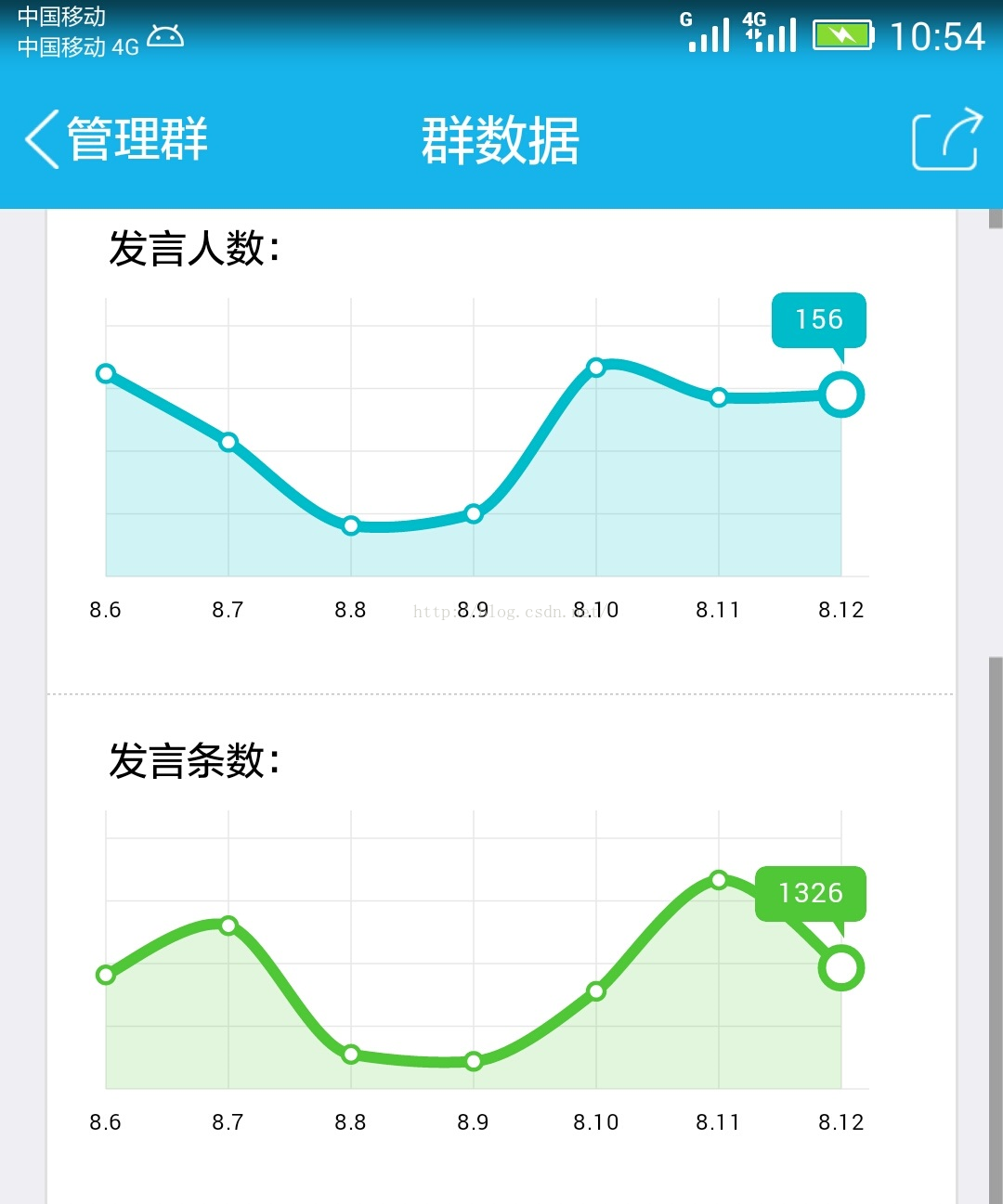

 腾讯QQ移动客户端（新版）的QQ群有一项功能比较有趣，是关于QQ群的。QQ群新增一项功能开放给具有管理权限的群成员：管理群 -> 群数据 中，会看到QQ群的一些基础数据统计报表，如人数、发言条数的统计报表，如图：

我之前写了一篇文章是关于Android平台上的一个统计报表的开源框架MPAndroidChart，文章介绍了如何在自己的项目中使用MPAndroidChart制作统计报表，同时给出了基本折线图的一般用法（《Android统计图表MPAndroidChart》，链接地址：http://blog.csdn.net/zhangphil/article/details/47656521 ）。我现在基于MPAndroidChart，在Android实现腾讯QQ群的统计报表的核心功能界面。现在给出实现的代码。

测试的MainActivity.java代码：

package zhangphil.chart;

import java.util.ArrayList;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.Legend;
import com.github.mikephil.charting.components.MarkerView;
import com.github.mikephil.charting.components.XAxis;
import com.github.mikephil.charting.components.XAxis.XAxisPosition;
import com.github.mikephil.charting.components.YAxis;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.highlight.Highlight;
import com.github.mikephil.charting.utils.ValueFormatter;

import android.support.v7.app.ActionBarActivity;
import android.widget.TextView;
import android.content.Context;
import android.graphics.Color;
import android.os.Bundle;

/**
 * @author Phil
 *
 */
public class MainActivity extends ActionBarActivity {

	private final int Y_BASE = 500;
	private final String DATA_SET_LABEL = "发言条数。by ZhangPhil";

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		LineChart chart = (LineChart) findViewById(R.id.chart);

		// 弹出的数据点提示框。
		MarkerView mv = new MyMarkerView(this, R.layout.marker_view);
		chart.setMarkerView(mv);

		// 制作7个数据点（沿x坐标轴）
		LineData mLineData = makeLineData(7);

		// 把X坐标轴放置到底部。默认的是在顶部。
		XAxis xAxis = chart.getXAxis();
		xAxis.setPosition(XAxisPosition.BOTTOM);

		// X轴坐标线的颜色
		xAxis.setAxisLineColor(Color.LTGRAY);

		// false将不显示图表网格中的x轴标线
		// xAxis.setEnabled(false);

		// 不显示右边的Y坐标轴值
		YAxis rightYAxis = chart.getAxisRight();
		rightYAxis.setDrawLabels(false);

		rightYAxis.setGridColor(Color.LTGRAY);

		// 不显示左边的Y坐标轴值
		YAxis leftYAxis = chart.getAxisLeft();
		leftYAxis.setDrawLabels(false);

		leftYAxis.setGridColor(Color.LTGRAY);

		setChartStyle(chart, mLineData, Color.WHITE);
	}

	// 设置显示的样式
	private void setChartStyle(LineChart mLineChart, LineData lineData,
			int color) {
		mLineChart.setDrawBorders(false);

		mLineChart.setDescription(null);

		// 如果没有数据的时候，会显示这个，类似listview的emtpyview
		mLineChart
				.setNoDataTextDescription("如果传给MPAndroidChart的数据为空，那么你将看到这段文字。@Zhang Phil");

		// 是否绘制背景颜色。
		// 如果mLineChart.setDrawGridBackground(false)，
		// 那么mLineChart.setGridBackgroundColor(Color.CYAN)将失效;
		mLineChart.setDrawGridBackground(false);
		mLineChart.setGridBackgroundColor(Color.CYAN);

		// 触摸
		mLineChart.setTouchEnabled(true);

		// 拖拽
		mLineChart.setDragEnabled(true);

		// 缩放
		mLineChart.setScaleEnabled(true);

		mLineChart.setPinchZoom(false);

		// 设置背景
		mLineChart.setBackgroundColor(color);

		// 设置x,y轴的数据
		mLineChart.setData(lineData);

		// 比例图标，y的value
		Legend mLegend = mLineChart.getLegend();

		// 如果设置了mLegend.setEnabled(false);
		// 那么下面四行代码将失效。
		// mLegend.setPosition(LegendPosition.BELOW_CHART_CENTER);
		// mLegend.setForm(LegendForm.LINE);
		// mLegend.setFormSize(8.0f);
		// mLegend.setTextColor(Color.BLUE);
		mLegend.setEnabled(false);

		mLineChart.animateX(2000);
	}

	/**
	 * @param count
	 *            数据量，多少个数据。
	 * @return
	 */
	private LineData makeLineData(int count) {
		ArrayList<String> x = new ArrayList<String>();
		for (int i = 0; i < count; i++) {
			// x轴显示的数据
			x.add("8." + (i + 6));
		}

		// y轴的数据
		ArrayList<Entry> y = new ArrayList<Entry>();
		for (int i = 0; i < count; i++) {
			int num = (int) (Math.random() * 500) + Y_BASE;
			Entry entry = new Entry(num, i);
			y.add(entry);
		}

		// y轴数据集
		LineDataSet mLineDataSet = new LineDataSet(y, DATA_SET_LABEL);

		// 用y轴的集合来设置参数
		mLineDataSet.setLineWidth(4.0f);
		mLineDataSet.setCircleSize(5.0f);
		mLineDataSet.setColor(Color.GREEN);
		mLineDataSet.setCircleColor(Color.GREEN);

		// 设置mLineDataSet.setDrawHighlightIndicators(false)后，
		// Highlight的十字交叉的纵横线将不会显示，
		// 同时，mLineDataSet.setHighLightColor(Color.CYAN)失效。
		mLineDataSet.setDrawHighlightIndicators(false);
		mLineDataSet.setHighLightColor(Color.CYAN);

		// 设置这项上显示的数据点的字体大小。
		mLineDataSet.setValueTextSize(10.0f);

		// mLineDataSet.setDrawCircleHole(true);

		// 改变折线样式，用曲线。
		mLineDataSet.setDrawCubic(true);
		// 曲线的平滑度
		mLineDataSet.setCubicIntensity(0.2f);

		// 填充曲线下方的区域，红色，半透明。
		mLineDataSet.setDrawFilled(true);
		mLineDataSet.setFillAlpha(20);
		mLineDataSet.setFillColor(Color.GREEN);

		// 填充折线上数据点、圆球里面包裹的中心空白处的颜色。
		mLineDataSet.setCircleColorHole(Color.WHITE);

		// 设置折线上显示数据的格式。如果不设置，将默认显示float数据格式。
		mLineDataSet.setValueFormatter(new ValueFormatter() {

			@Override
			public String getFormattedValue(float value) {
				int n = (int) value;
				String s = "" + n;
				return s;
			}
		});

		ArrayList<LineDataSet> mLineDataSets = new ArrayList<LineDataSet>();
		mLineDataSets.add(mLineDataSet);

		LineData mLineData = new LineData(x, mLineDataSets);

		// 不要在折线上标出数据。
		mLineData.setDrawValues(false);

		return mLineData;
	}

	/**
	 * @author Phil
	 *
	 *         构造一个类似Android Toast的弹出消息提示框。
	 */
	private class MyMarkerView extends MarkerView {

		private TextView tvContent;

		public MyMarkerView(Context context, int layoutResource) {
			super(context, layoutResource);
			tvContent = (TextView) findViewById(R.id.tvContent);
		}

		@Override
		public void refreshContent(Entry e, Highlight highlight) {
			int n = (int) e.getVal();
			tvContent.setText(n + "");
			// if (e instanceof CandleEntry) {
			// CandleEntry ce = (CandleEntry) e;
			// tvContent.setText(""
			// + Utils.formatNumber(ce.getHigh(), 0, true));
			// } else {
			// tvContent.setText("" + Utils.formatNumber(e.getVal(), 0, true));
			// }
		}

		@Override
		public int getXOffset() {
			return -(getWidth() / 2);
		}

		@Override
		public int getYOffset() {
			return -getHeight();
		}
	}
}

MainActivity.java需要的activity_main.xml布局文件：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

	<com.github.mikephil.charting.charts.LineChart
        android:id="@+id/chart"
        android:layout_width="match_parent"
        android:layout_height="200dip" />

</RelativeLayout>

MainActivity.java中MyMarkerView类加载需要的布局文件marker_view.xml:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="50dip"
    android:layout_height="30dip"
    android:background="@drawable/marker" >

    <TextView
        android:id="@+id/tvContent"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="5dp"
        android:layout_marginLeft="5dp"
        android:layout_marginRight="5dp"
        android:textSize="10dp"
        android:textColor="@android:color/white"
        android:ellipsize="end"
        android:singleLine="true" />

</RelativeLayout>

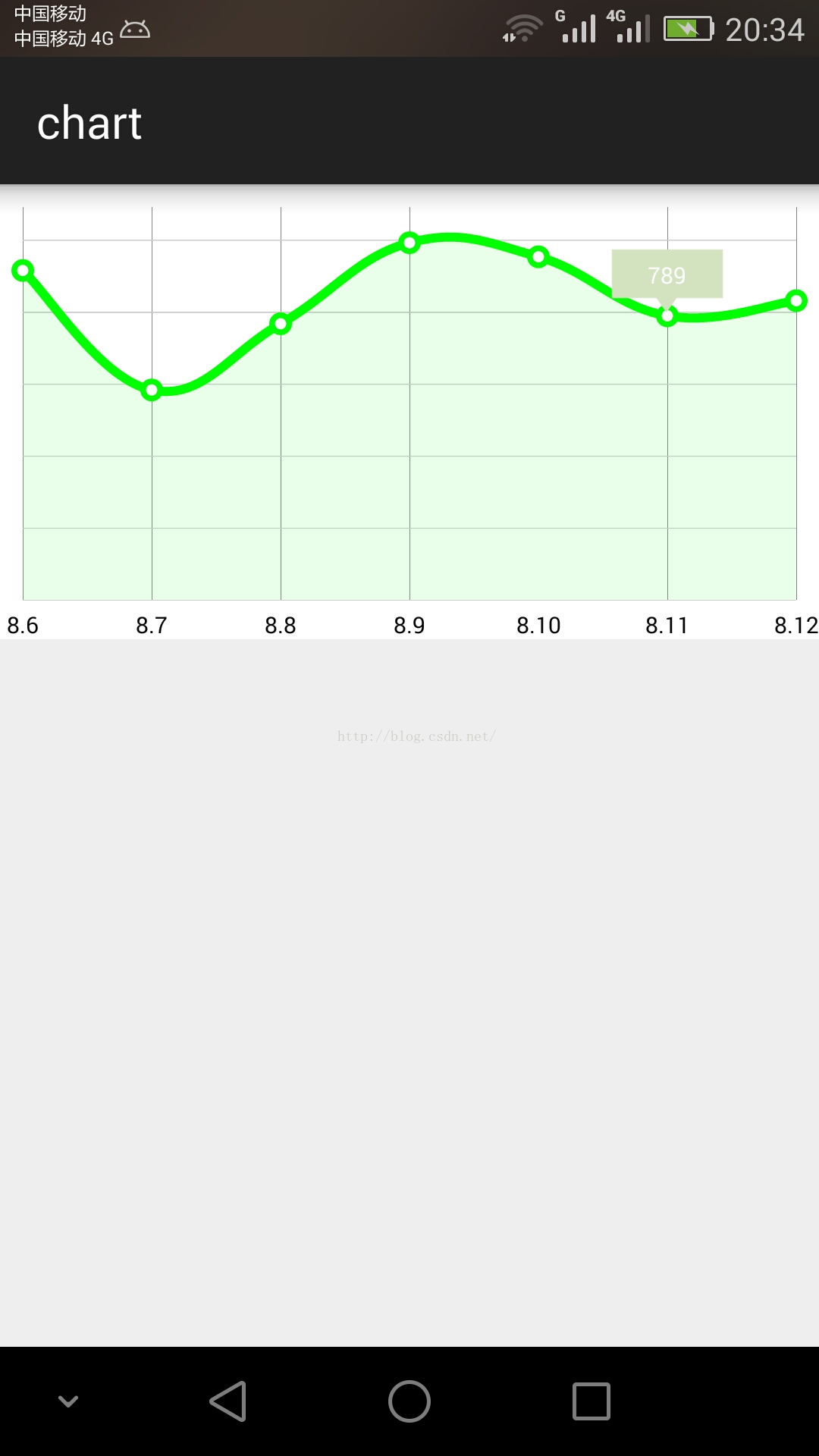

代码运行后，核心功能实现（细节的美工部分有待完善），结果如图：
