LVS DR集群

简介:
+关注继续查看

原理:LVS DR(director Routing)技术利用了Internet服务的非堆成特带你,调度器只负责调度Client发出的请求,

而服务器realserver直接将响应结果发挥给Client,因此相对LVS NAT方式而言可以提高整个集群数据包的吞吐量。关

于LVS DR的搭建架构应满足:电镀漆和服务器在物理上有一个网卡通过局域网链接,VIP地址被电镀漆和服务器组共享,

电镀漆配置的VIP地址对外部是可见的,用于接收虚拟服务的请求报文。把所有服务器的VIP地址配置在各自的NOn-ARP

网路设备,它对外不可见,只是用于处理目标地址为VIP的网络请求。

实验环境:

客户机1: 客户机2 转发器 realserver1 realserver2
node2 宿主主机 node1 web1 web2

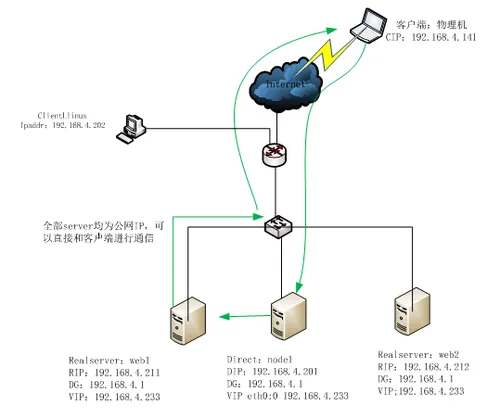

网络拓扑图

wKiom1edr5fi4L5MAACpFfkDvAk117.png-wh_50


node1设置文件:

需要修改文件

网元位置 网卡名 链接方式 对应ip

node1     eth0 桥接 RIP

node1      eth0:0     虚拟网卡     VIP

转发器node1相关配置信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
eth0eth0:0
DEVICE=eth0DEVICE=eth0:1
TYPE=Ethernet                              TYPE=Ethernet
UUID=c64ec2f3-0393-4215-9488-b87eb098fc33               ONBOOT=yes
ONBOOT=yes                                NM_CONTROLLED=yes
NM_CONTROLLED=yes                            BOOTPROTO=none
BOOTPROTO=none                              DEFROUTE=yes
PREFIX=24                                 IPV4_FAILURE_FATAL=yes
DEFROUTE=yes                               IPV6INIT=no
IPV4_FAILURE_FATAL=yes                        HWADDR=00:0C:29:D0:6B:6B
IPV6INIT=no                                USERCTL=no
NAME="System eth0"                           IPADDR=192.168.4.233
HWADDR=00:0C:29:D0:6B:6B                       NETMASK=255.255.255.0
USERCTL=no                                GATEWAY=192.168.4.149
IPADDR=192.168.4.201                          DNS1=192.168.4.149
NETMASK=255.255.255.0                         [root@node1 network-scripts]
GATEWAY=192.168.4.149
DNS1=192.168.4.149

realserver::

网元位置 网卡名 链接方式 对应IP

web1 eth0 桥接 RIP

web1 lo:1 复制lo VIP

相关网卡配置

eth0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
lo:1
DEVICE=eth0                         DEVICE=lo:0
TYPE=Ethernet                        IPADDR=192.168.4.233         //VIP
UUID=3a5f26b3-6ef6-4f8f-8a67-dd65291a109e          NETMASK=255.255.255.255      //只针对此IP地址的包进行处理
ONBOOT=yes                          ONBOOT=yes
NM_CONTROLLED=yes                      NAME=loopback
BOOTPROTO=none
PREFIX=24
DEFROUTE=yes
IPV4_FAILURE_FATAL=yes
IPV6INIT=no
NAME=System eth0
HWADDR=00:0C:29:E4:32:DC
USERCTL=no
IPADDR=192.168.4.211
NETMASK=255.255.255.0
GATEWAY=192.168.4.149
DNS1=192.168.4.149

realserver2:web2

网元位置: 网卡名   链接方式 对应IP

web2 eth0   桥接 RIP

web2 lo:0     复制lo VIP

相关网卡配置信息

eth0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
eth0                                                    lo:0
DEVICE=eth0                           DEVICE=lo:0
TYPE=Ethernet                          IPADDR=192.168.4.203
UUID=3a5f26b3-6ef6-4f8f-8a67-dd65291a109e            NETMASK=255.255.255.255
ONBOOT=yes                            ONBOOT=yes
NM_CONTROLLED=yes                        NAME=loopback
BOOTPROTO=none
PREFIX=24
DEFROUTE=yes
IPV4_FAILURE_FATAL=yes
IPV6INIT=no
NAME="System eth0"
HWADDR=00:0C:29:D4:56:5C
USERCTL=no
IPADDR=192.168.4.212
NETMASK=255.255.255.0
GATEWAY=192.168.4.149
DNS1=192.168.4.149


director相关文件:

1
2
3
4
5
6
7
vi /etc/sysctl.conf
net.ipv4.ip_forward = 1   //修改位置
sysctl -p   //对刚才配置文件进行保存
对于realserver web1和web2服务器可以通过配置文件永久生效如下所示
realserver(1&2):echo"net.ipv4.conf.eth0.arp_ignore=1
                 net.ipv4.conf.eth0.arp_announce=2 " >>/etc/sysctl.conf
                 sysctl -p
1
2
3
4
RealServer或临时生效:

echo 2 >  /proc/sys/net/ipv4/conf/eth0/arp_announce
 echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore

主角部分:在分发器上安装ipvsadm管理工具

1
2
3
4
5
6
rpm -ivh /media/cdrom/LoadBlanced/ipvsadm-1.26-4.el6.x86_64.rpm
ipvsadm -A -t 192.168.4.201:80 -s rr
ipvsadm -a -t 192.168.4.201:80 -r 192.168.4.211 -g
ipvsadm -a -t 192.168.4.201:80 -r 192.168.4.212 -g
/etc/init.d/ipvsadm save
ipvsadm -L -n

生成验证文件

1
2
3
realserver:生成验证文件,使用httpd服务
并对:web1   echo "web11111" >> /var/www/html/index.html
web2 echo "web22222" >> /var/www/html/index.html

虚拟机linux客户端测试:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
yum -y install elinks
elinks 192.168.4.201 -dump  //观察结果  满足预测结果
[root@node2 ~]# elinks 192.168.4.233 -dump
   web5678
[root@node2 ~]# elinks 192.168.4.233 -dump
   web1234
[root@node2 ~]# elinks 192.168.4.233 -dump
   web1234
[root@node2 ~]# elinks 192.168.4.233 -dump
   web5678
[root@node2 ~]# elinks 192.168.4.233 -dump
   web1234
[root@node2 ~]# elinks 192.168.4.233 -dump
   web5678
[root@node2 ~]#

宿主主机测试

wKioL1eds8LyJ_4iAAALcCPahRs140.png-wh_50

转发器node1结果

1
2
3
4
5
6
7
[root@node1 ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.4.233:80 rr
  -> 192.168.4.211:80             Route   1      0          8
  -> 192.168.4.212:80             Route   1      0          7
1
2
3
4
5
6
7
[root@node1 ~]# ipvsadm -L -n --stats
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
  -> RemoteAddress:Port
TCP  192.168.4.233:80                   24      116        0     9597        0
  -> 192.168.4.211:80                   12       60        0     4980        0
  -> 192.168.4.212:80                   12       56        0     4617        0

现实情况中可根据实际规划信息进行相应的算法调度,LVS所提供的12中调度算法,在一定程度上能满足大多数服务器的架构需求。



本文转自 CARYFLASH 51CTO博客,原文链接:http://blog.51cto.com/maoxiaoxiong/1832438
