Zabbix监控LVS状态及keepalived VIP漂移

简介:

此文只说lvs监控,lvs+keepalived的部署,请参考我另外的文章。

http://yangrong.blog.51cto.com/6945369/1575909

1、监控目标

   lvs的每秒会话连接数

   lvs的每秒包转发数

   lvs每秒转发带宽

   VIP切换情况

   keepalived进程的存活



2zabbix_sender汇报脚本

主要汇报内容:

会话连接数,每秒包转发数,每秒转发带宽,VIP



监控python脚本,采用zabbix_sender上报方式:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
# cat/usr/local/lvsmonitor/lvs_status_sender.py
#!/usr/bin/env python
#coding=utf-8
#date 2015-7-8
#auth :yangr
#function:汇报lvs的相关状态,有每秒连接数,每秒转发数,VIP主从切换.每秒转发带宽
#lvs_conns_sec,lvs_packets_sec,keepalived_vip_status

import  os,commands,sys,time
#变量定义----------------------
#从zabbix_agentd.conf中获取server IP或hostname
zabbix_agent_file = '/usr/local/zabbix/etc/zabbix_agentd.conf'
if  notos.path.exists(zabbix_agent_file):
          sys.exit( 4 )
zabbix_server = commands.getstatusoutput( '''grep'^ServerActive' %s|awk -F[=] '{print $2}' ''' % zabbix_agent_file)[ 1 ].strip()
zabbix_hostname = commands.getstatusoutput( '''grep'^Hostname' %s|awk -F[=] '{print $2}' ''' % zabbix_agent_file)[ 1 ].strip()
if  not  zabbix_server  or  notzabbix_hostname:
          sys.exit()
zabbix_server_port = 10051
timestamp  =  int (time.time())
keepalived_vip = [ '192.168.1.100' ]   #指定VIP
tmp_file_path = '/tmp/lvs_status.txt'    #指定监控值输出文件
#-------------------------


def  monit_lvs():
         #获取每秒包转发数
          status,lvs_packets_sec = commands.getstatusoutput( '''tail -1/proc/net/ip_vs_stats | /usr/bin/awk '{print strtonum("0x"$1),strtonum("0x"$2), strtonum("0x"$3), strtonum("0x"$4),strtonum("0x"$5)}'|awk '{print $2}' ''' )

          #获取每秒转发的流量
          status,lvs_bit_sec = commands.getstatusoutput( '''tail -1/proc/net/ip_vs_stats | /usr/bin/awk '{print strtonum("0x"$1),strtonum("0x"$2), strtonum("0x"$3),strtonum("0x"$4), strtonum("0x"$5)}'|awk '{print $4}' ''' )
          #获取lvs会话连接数
          status,lvs_conns_sec = commands.getstatusoutput( 'wc -l/proc/net/ip_vs_conn' )
          #获取VIP状态,如值非0为master,为0则是backup,如果有变动,则进行了切换
          status,lvs_keepalived_vip_status = commands.getstatusoutput( '/sbin/ipaddr |grep %s |wc -l' % keepalived_vip[ 0 ])
     #如果本机有VIP,则取出VIP的最后一段十进制。
          if  int (lvs_keepalived_vip_status) ! =  0 :
                    status,result_ip = commands.getstatusoutput( ''' echo%s|awk -F '.' '{print $NF}' ''' % keepalived_vip[ 0 ])
                    try :
                             lvs_keepalived_vip_status  = int (result_ip)
                    except :
                             pass
          #把 key值信息写到一个临时文件,格式为 hostname,key,timestamp,value
          with  open (tmp_file_path, 'wb' ) as f:
                    f.write( '%s %s %s %s\n' % (zabbix_hostname, 'lvs_packets_sec' ,timestamp,lvs_packets_sec))
                    f.write( '%s %s %s %s\n' % (zabbix_hostname, 'lvs_bit_sec' ,timestamp,lvs_bit_sec))
                    f.write( '%s %s %s %s\n' % (zabbix_hostname, 'lvs_conns_sec' ,timestamp,lvs_packets_sec))
                    f.write( '%s %s %s %s\n' % (zabbix_hostname, 'lvs_keepalived_vip_status' ,timestamp,lvs_keepalived_vip_status))


if  __name__ = = '__main__' :
          monit_lvs()
          #把临时文件通过zabbix_sender命令发送到server端
          send_data_cmd = '/usr/local/zabbix/bin/zabbix_sender -vv -z %s-p %s -T -i %s' % (zabbix_server,zabbix_server_port,tmp_file_path)
          #print send_data_cmd
          os.popen(send_data_cmd)



定时任务设置:

1
2
3
#crontab -l
#zabbix_sender汇报lvs的监控信息
* * * * *  /usr/bin/python/usr/local/lvsmonitor/lvs_status_sender .py >> /var/log/crontab .log2>&1



3zabbix server端监控项配置:

lvs_packets_sec,

lvs_bit_sec,

lvs_conns_se,

lvs_keepalived_vip_status,

keepalived,

zabbix中创建一个lvs监控模板,创建五个名称如上的监控项,键值如下图所示:

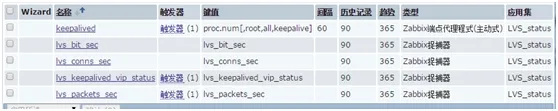

 3.1) lvs监控模板中item配置图



 3.2) lvs监控模板中tragger配置图

此处对三个监控项进行报警设置

  1 VIP有变动,无论从有到无或从无到有,有变动代表发生了切换,则告警

  2 keepalived进程down掉告警

  3 lvs每秒转发请求大于5W,告警(这个依实际情况判断,如果远远高于正常请求值,代表有CC攻击)




一切设置好后,就可以创建一台监控主机,调用lvs监控模板,然后查看数据获取是否正确。

如有问题,欢迎留言。
