1Websocket简介

1WebSocket protocol 是HTML5一种新的协议。它实现了浏览器与服务器全双工通信(full-duplex)。

HTML5定义了WebSocket协议，能更好的节省服务器资源和带宽并达到实时通讯

2Websocket原理

1他是基于TCP SOCKET上添加了一些上层协议。

2很多网站为了实现即时通信, 所用的技术都是轮询(polling), 轮询是在特定的时间间隔(比如1秒),

由浏览器对服务器发出HTTP request,然后由服务器返回最新数据给客户端浏览器,这种传统的HTTP

request的模式带来明显的缺点, 浏览器要不断向服务器发请求, 而HTTP request的header(头信息)非常长,

包含我们要用的数据却很小, 这样会占用很多宽带,

3Websocket　API,浏览器和服务器只需要做一个握手的动作,然后浏览器和服务器之间就形成了一条

快速通道, 两者之间就直接可以数据互相传送。这样互相沟通的header还是很小的,大概是2Bytes

3长连接和短连接

长连接: 初始化的时候建立连接,一直不关闭

1服务器与客户端能以最快的速度发送数据

2服务器能主动的向客户端发送数据

3长连接长期占用网络资源

4长连接的服务器不方便直接重启

短连接: 发起连接-->发送数据-->获取数据-->关闭

1不会长期占用资源

2方便服务器直接重启

3每次请求与获取数据都要重新建立连接

4服务器不能像客户端主动发送数据

比如说正常访问百度,一旦连上百度,他就会get网页数据,然后就断开连接了

4websocket 握手连接

1 客户端向服务器发送请求websocket的http报文

然后服务器来验证这个http报文是不是符合websocket的协议

2如果符合,服务器返回握手报文,给客户端连接成功

5使用js写一个客户端


        <!DOCTYPE html>

        <html>

        <head>

        <title>websocket test</title>

        </head>

        <body>

        <script>

        var
        ws =
        new
        WebSocket(
        'ws://127.0.0.1:8002/ws'
        );

        //socket打开了

        ws.onopen =
        function
        (){

        alert(
        "open"
        );

        ws.send(
        'WebSocket'
        );

        };

        //websocket有数据过来了

        ws.onmessage =
        function
        (ev){

        alert(ev.data);

        };

        //socket关闭了

        ws.onclose =
        function
        (ev){

        alert(
        "close"
        );

        };

        //websocket有错误发生

        ws.onerror =
        function
        (ev){

        alert(
        "error"
        );

        };

        </script>

        </body>

        </html>

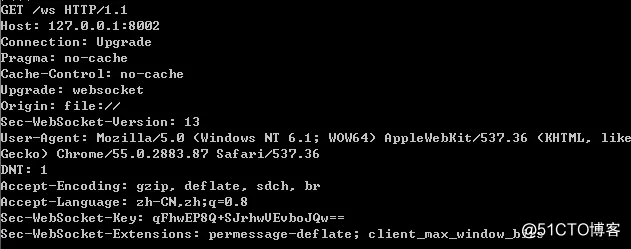

服务器接到http报文


现在服务器要做的就是验证这个报文了,看他是否符合websocket规范

首先就是Upgrade:websocket 如果不是就要直接关掉这个请求

其中很重要的一点就是:Sec-WebSocket-key

这个key是客户端随机生成的。

6解析http报文

使用c语言的库,http_parser 这个库百度一下就可下载到

github:https://github.com/nodejs/http-parser

我们最终要一部分就是要把Sec-WebSocket-key这个值取出来

我们用key+migic的方式,使用SHA-1加密,base-64加密编码

migic是一个固定的值258EAFA5-E914-47DA-95CA-C5AB0DC85B11

然后生成报文发送给客户端,这样他们就建立了websocket的握手连接了.

初始化


        //第一步 借助http_parser,解析客户端给我们发送来的http报文头部

        struct
        http_parser p;

        //初始化  第二个参数是解析类型

        //HTTP_REQUEST请求,HTTP_RESPONSE响应,HTTP_BOTH都解析

        http_parser_init(&p, HTTP_REQUEST);

解析http的时候解析到头的时候用这个结构体回调

http_parser_settings 这个结构体


        struct
        http_parser_settings {

        http_cb      on_message_begin;
        //消息开始的时候

        http_data_cb on_url;
        //解析到url的时候回调

        http_data_cb on_status;

        http_data_cb on_header_field;
        // key

        http_data_cb on_header_value;
        //  值

        http_cb      on_headers_complete;

        http_data_cb on_body;

        http_cb      on_message_complete;

        /* When on_chunk_header is called, the current chunk length is stored

        * in parser->content_length.

        */

        http_cb      on_chunk_header;

        http_cb      on_chunk_complete;

        };

要用到这个回调 on_header_field 就是解析key的时候


        static
        int
        on_header_field(http_parser* p,
        const
        char
        * at,
        size_t
        length);

        static
        int
        on_header_value(http_parser* p,
        const
        char
        * at,
        size_t
        length);

        struct
        http_parser_settings s;

        http_parser_settings_init(&s);
        //初始化要用

        s.on_header_field = on_header_field;

        s.on_header_value = on_header_value;

开始解析http报文 http_str就是你的报文


        http_parser_execute(&p, &s, http_str,
        strlen
        (http_str));

//解析head报文 key回调函数


        //http 解析回调函数 key

        static
        int
        on_header_field(http_parser* p,
        const
        char
        * at,
        size_t
        length)

        {

        strncpy
        (key_buffer,at,length);

        key_buffer[length] = 0;

        printf
        (
        "%s:"
        ,key_buffer);

        return
        0;

        }

        //http 解析回调函数 value

        static
        int
        on_header_value(http_parser* p,
        const
        char
        * at,
        size_t
        length)

        {

        char
        buffer[128];

        strncpy
        (buffer, at, length);

        buffer[length] = 0;

        printf
        (
        "%s\n"
        ,buffer);

        return
        0;

        }

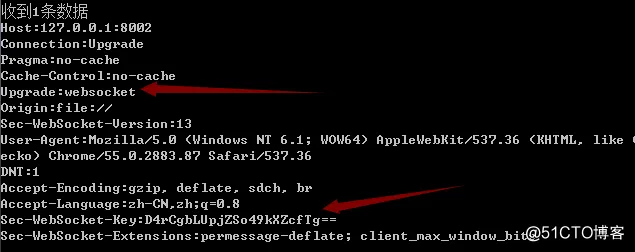

成功解析出来了至于怎么拿到想要的就不用多说了吧


通过加密后然后回给客户端报文

buffer 就是你通过 migic+key通过 sha1 + base64加密获得的

这两个加密网上搜索一大堆 c语言写的就行了

//会给客户端的报文

char accept_str[256];

char* wb_accept = "HTTP/1.1 101 Switching Protocols\r\n" \

"Upgrade:websocket\r\n" \

"Connection:Upgrade\r\n" \

"Sec-WebSocket-Accept:%s\r\n" \

"WebSocket-Location: ws://%s:%d\r\n" \

"WebSocket-Protocol:\r\n\r\n";

sprintf(accept_str, wb_accept, buffer,"127.0.0.1",8002);

printf(accept_str);

//发送给客户端

send(socket, accept_str,strlen(accept_str),0);

7websocket接收数据,

只需要在开始的时候握手,后面就不用去动了2

websocket接收数据的协议


1 固定字节(1000 0001 或 1000 0010) 也就是一个字节十进制:129-130 十六进制:0x81-0x82

2包长度字节,第一位是1,他是固定的也就是

剩下7位得到一个整数(0,127)数据范围(表示数据的长度);

也就是他125以内就用一个字节表示长度

如果是126就是2个字节表示长度

如果是127就是8个字节表示长度

就是最后面数据的长度不包含前面这些的长度

3mask掩码为包长之后的4个字节,掩码后面才是数据,

利用这个掩码,我们可以将这个数据,将他还原回来,

也就是服务器收到的数据实际上,还是要自己还原的.

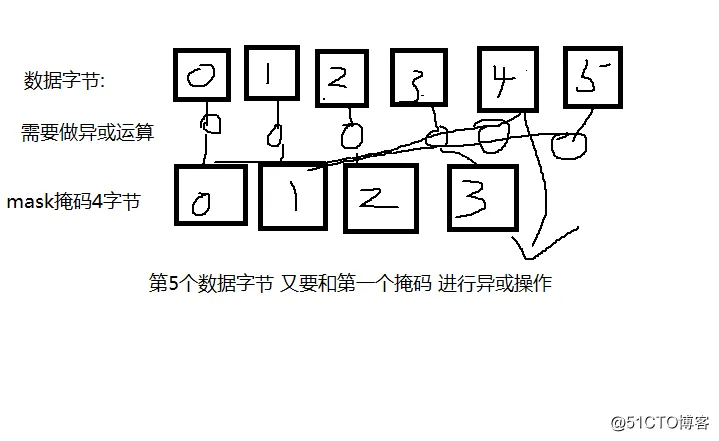

4兄弟数据: 得到真实数据的方法:将兄弟数据的每一个字节x,和掩码的

的第i%4字节做异或运算,其中i是x在兄弟数据中的索引。

8websocket发送数据


        static
        void

        on_ws_send_data(
        struct
        session*s, unsigned
        char
        * pkg_data,
        int
        pkg_len)

        {

        //printf("================send_ws_data============================\n");

        //

        static
        unsigned
        char
        send_buffer[8096];

        //固定的头

        send_buffer[0] = 0x81;

        unsigned
        int
        ws_send_len;

        if
        (pkg_len <= 125){

        //最高位是0  不用管

        send_buffer[1] = pkg_len;

        ws_send_len = 2;

        }

        else
        if
        (pkg_len <= 0xffff){
        //255

        send_buffer[1] = 126;

        send_buffer[2] = (pkg_len & 0x000000ff);

        send_buffer[3] = (pkg_len & 0x0000ff00>>8);

        ws_send_len = 4;

        }

        else
        {

        send_buffer[1] = 127;

        send_buffer[2] = (pkg_len & 0x000000ff);

        send_buffer[3] = ((pkg_len & 0x0000ff00) >> 8);

        send_buffer[4] = ((pkg_len & 0x00ff0000)>>16 );

        send_buffer[5] = ((pkg_len & 0xff000000) >> 24);

        send_buffer[6] = 0;

        send_buffer[7] = 0;

        send_buffer[8] = 0;

        send_buffer[9] = 0;

        ws_send_len = 10;

        }

        //原始数据

        memcpy
        (send_buffer + ws_send_len,pkg_data,pkg_len);

        ws_send_len += pkg_len;

        send(s->c_sock, send_buffer, ws_send_len,0);

        //printf("send_len%d\n", pkg_len);

        //printf("send_data%s\n", pkg_data);

        //printf("============================================\n");

        }

本文转自超级极客51CTO博客，原文链接：http://blog.51cto.com/12158490/2059082，如需转载请自行联系原作者
