DELL EqualLogic PS6100采用虚拟ISCSI SAN阵列，为远程或分支办公室、部门和中小企业存储部署带来企业级功能、智能化、自动化和可靠性，支持VMware、Solaris、Linux、Mac、HPux、AIX，支持所有带有业界标准iscsi initiator的操作系统，同时提供全套企业级数据保护和管理功能、可靠的性能、可扩展性和容错功能，是中型企业级存储的起点产品。
DELL EqualLogic PS6100详解：
上层应用基础配置：
可以通过连接串口先对存储进行初始化。

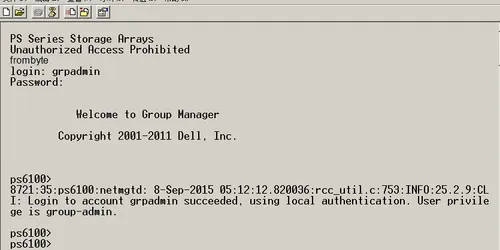

通过浏览器登陆配置的ip地址，账号默认：grpadmin，密码默认：grpadmin；也可以通过串口登陆查看状态。
图一：

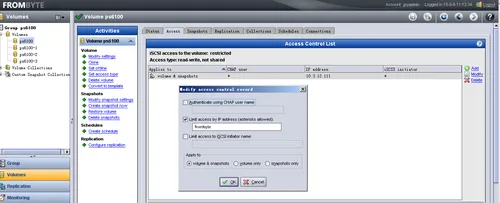

卷的划分和访问：
图二：
底层结构：
以9块盘为例，dell eq在创建RAID的时候，会默认分配一块热备盘，仅在所在机箱有热备件，并不是全局热备
用8块盘组成一组RAID5，在从这RAID5上面进行15M大小为一个块进行切块划分。把所有的大小为15M的块放到一个存储池里面，在从存储池里进行重新分配，存储池可以跨阵列的，重新组合成Mdisk，分别映射给不同的主机。
组合方式，如下图：
图三：
根据Vdisk中的位图信息来进行15M块的排列组合，很多个15M块在组合成一个或者几个Mdisk，把Mdisk分配给主机并进行文件系统的创建。

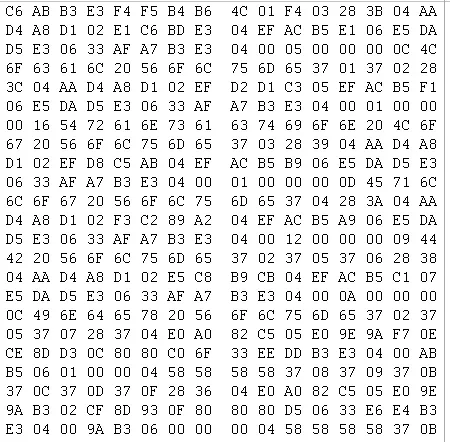

位图信息，如下图：
图四：
一般故障信息收集：
一般出现的问题都是硬盘或者是控制器出现问题，导致存储不能访问。
在出现问题之后，可以先用串口连接，查看下硬盘的状态，确认那块硬出现问题，命令如下：
#raidtool -Z
#raidtool –z
#diskview –j
图五：
图六：
并通过网口收集日志信息，进行分析，命令如下：
telnet –f c:\eqlog.txt groupIP
su exec bash
uname –a
ifconfig –a
diskview –j
diskview –Q
dmesg
rstat
dbtool
eqllogmgr –r

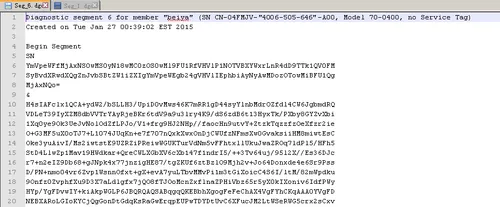

图七：
抓取到日志文件之后进行分析，在进行其他的操作之前，要把所有的硬盘都进行备份下，以防止后续操作出现不可还原的情况，应确保原存储介质的安全性，在进行后续的恢复操作。
