虚拟机03：网络设置

虚拟机有三种网络模式，(a)桥接模式，(b)仅主机模式，(c)NAT模式。本文介绍如何设置这三种模式。

开启虚拟网络编辑器

打开VMware Workstation，点击“编辑”->“虚拟网络编辑器”。

桥接模式

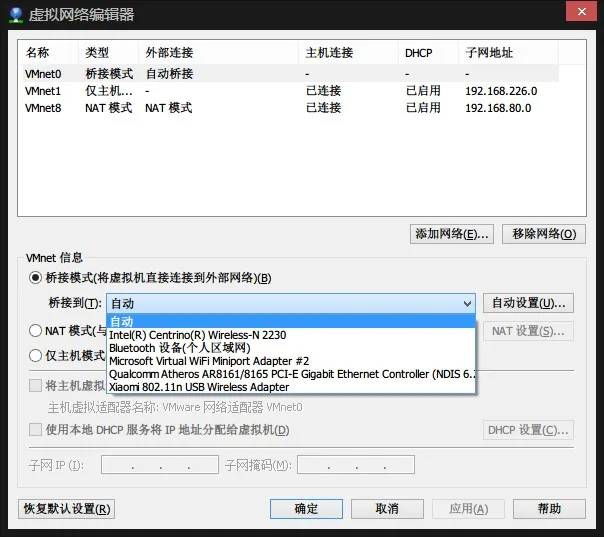

点击VMnet0，VMnet信息中“桥接模式”->“桥接到”，点击下拉框，选择要桥接的网卡。
注意：如果选择“自动”，可能会出问题，因为“自动”模式并不知道桥接到哪块网卡，而这块网卡也并不知道是否能连接到网络。所以，最好手动指定网卡。

仅主机模式

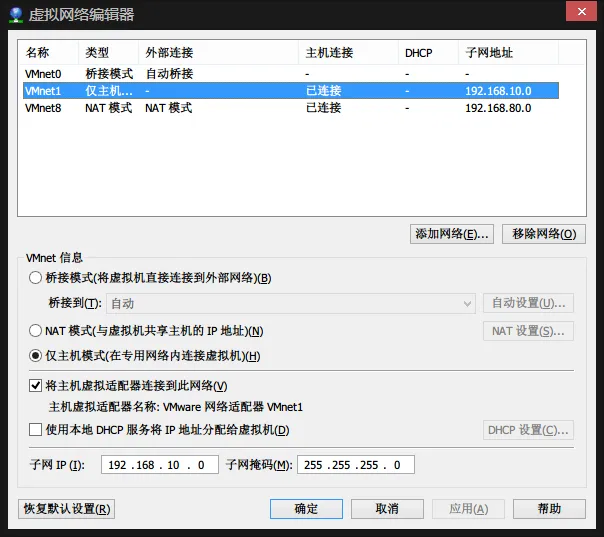

点击VMnet1，VMnet信息中，选择“仅主机模式”，勾选“将主机虚拟适配器连接到此网络“，即让物理机的VMware Network Adapter VMnet1网卡连接到此网络。
子网的IP选择一个网段。
子网可填写192.168.10.0，子网掩码填写255.255.255.0。

启用VMware Network Adapter VMnet1网卡，并设置IP地址为192.168.10.X，子网掩码为255.255.255.0 。（X可以使从1到254）

NAT模式设置

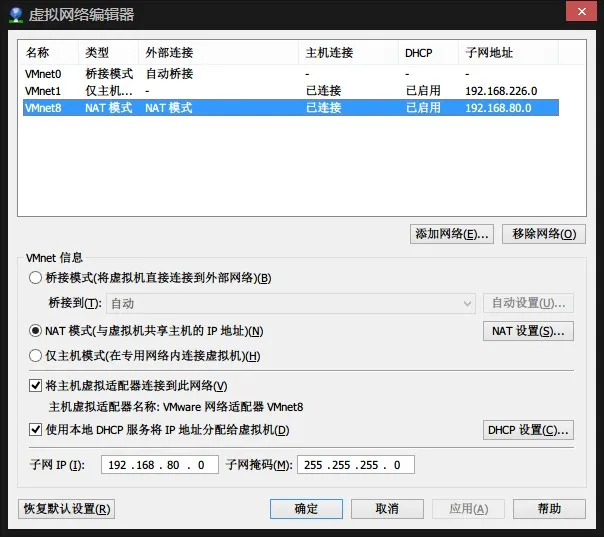

点击VMnet8，VMnet信息中，选择“NAT模式”，勾选“将主机虚拟适配器连接到此网络”，即让物理机的VMware Network Adapter VMnet8网卡连接到此网络。
子网的IP选择一个网段。
子网IP可填写192.168.80.0，子网掩码填写255.255.255.0。

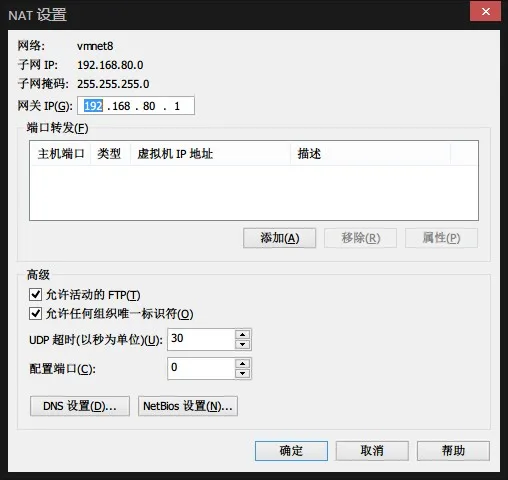

点击NAT设置，将网关改成192.168.80.1。
注意，请先在上一步设置好子网IP后，再修改网关IP。
要改成192.168.80.1的目的是，网关最好是一个网络的第一个或最后一个可用IP，即192.168.80.1或192.168.80.254。

启用VMware Network Adapter VMnet8网卡，并设置IP地址为192.168.80.X，子网掩码为255.255.255.0 。（X可以使从2到254）

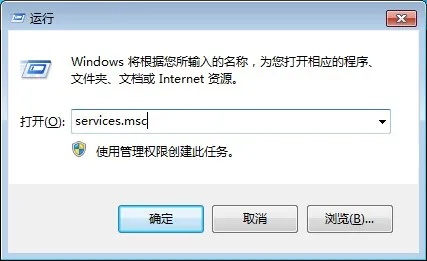

手动启动NAT服务。使用快捷键win+r，开启运行输入框，输入services.msc，开启系统“服务”。

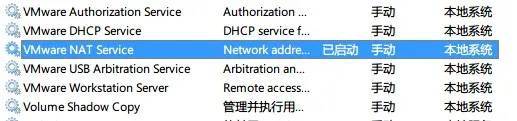

向下浏览到VMware的5个服务，在VMware NAT Service点击右键，点击“启动”。

NAT模式的端口映射

本节请根据具体服务进行配置，如没有相关需求，可以不用配置。
因为NAT模式，其他物理机无法直接访问虚拟机。可以通过端口映射，将虚拟机的指定端口映射到物理机的端口，访问物理机的IP地址加端口，就相当于访问虚拟机的指定端口。
举个栗子：假如虚拟机的IP地址是192.168.80.3，开通了一个Web服务，默认是80端口，映射到物理机的端口为8080。

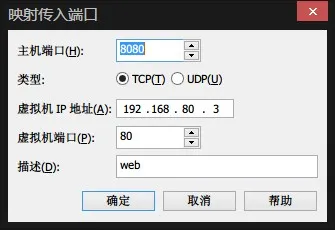

在NAT设置中，点击“端口转发”下的“添加”按钮。

“主机端口”，即物理机的端口为“8080”，类型为TCP，“虚拟机IP地址”填写“192.168.80.3”，“虚拟机端口”填写“80”，“描述”就是备注，写“Web”。

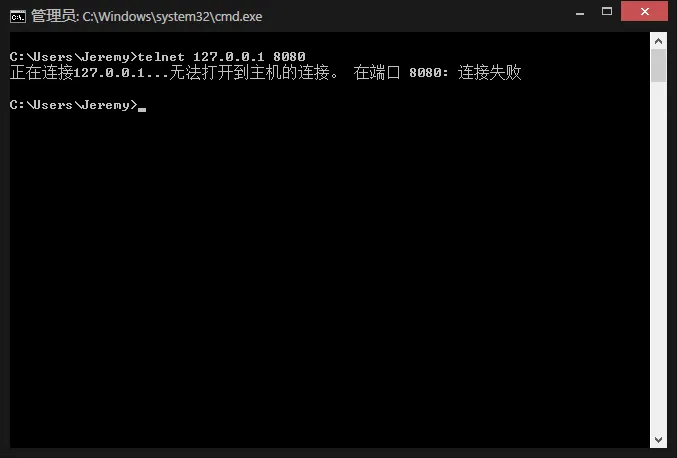

可使用telnet测试端口是本机端口配置成功。win+r调出运行窗口，输入cmd，调出“命令提示符”。
执行：

1

telnet 127.0.0.1 8080

不成功会提示“连接失败”。

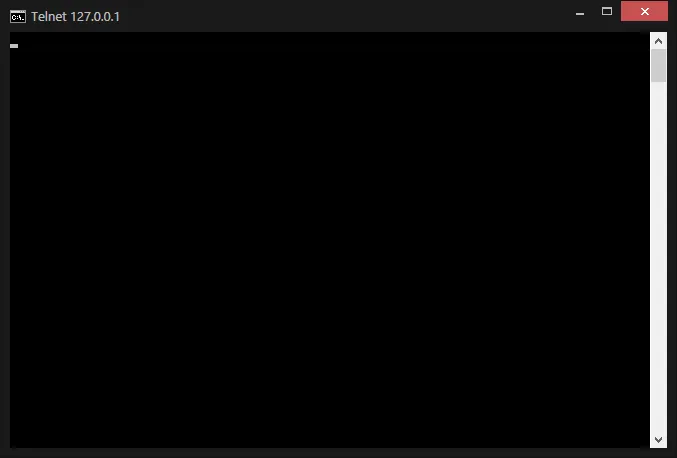

成功则会黑屏。

注：Win7默认没有安装telnet，安装方法：控制面板->程序->打开或关闭Windows功能->勾选“Telnet客户端”，确定即可。

DHCP模式设置

仅主机模式和NAT模式都可以配置DHCP服务。DHCP服务，可以给虚拟机自动分配IP地址。当然，虚拟机的网络需要配置“自动获取IP地址”。

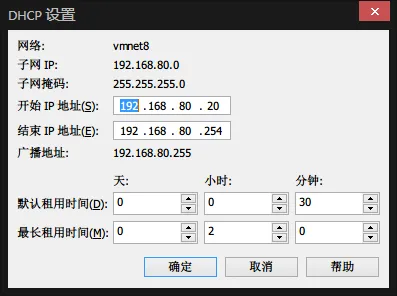

以NAT模式举个栗子。点击“DHCP设置”。

配置地址池，“开始IP地址”设置为192.168.80.20，“结束IP地址”设置为192.168.80.254。那么DHCP服务就从地址池中按照规则给虚拟机配置IP地址。

192.168.80.1设置为网关，192.168.80.2-192.168.80.19，可以手动分配给虚拟机及物理机的VMware Network Adapter VMnet8网卡。
手动启动NAT服务。使用快捷键“win+r”，开启运行输入框，输入services.msc，开启系统“服务”。

向下浏览到VMware的5个服务，在VMware DHCP Service点击右键，点击“启动”。

DHCP是根据地址池的地址分配IP，当物理机需要与虚拟机通讯时，必须查看虚拟机的网络详情才能知晓其IP地址，在需要定点通讯的情况下，不是很方便。所以DHCP服务要根据实际需求进行配置。

6. 错误的处理

当无法启动服务，提示诸如“VMware DHCP Service服务启动后停止”时，打开“虚拟网络编辑器”，点击左下角“恢复默认设置”，再对各个网络模式重新设置即可。
