【Android进阶学习】shape和selector的结合使用（转）

shape和selector是Android UI设计中经常用到的，比如我们要自定义一个圆角Button，点击Button有些效果的变化，就要用到shape和selector。可以这样说，shape和selector在美化控件中的作用是至关重要的。

1.Shape

简介

作用：XML中定义的几何形状

位置：res/drawable/文件的名称.xml

使用的方法：

Java代码中：R.drawable.文件的名称

XML中：android:background="@drawable/文件的名称"

属性：

<shape>  android:shape=["rectangle" | "oval" | "line" | "ring"]

其中rectagle矩形，oval椭圆，line水平直线，ring环形

<shape>中子节点的常用属性：

<gradient>  渐变

android:startColor  起始颜色

android:endColor  结束颜色

android:angle  渐变角度，0从上到下，90表示从左到右，数值为45的整数倍默认为0；

android:type  渐变的样式 liner线性渐变 radial环形渐变 sweep

<solid >  填充

android:color  填充的颜色

<stroke > 描边

android:width 描边的宽度

android:color 描边的颜色

android:dashWidth 表示'-'横线的宽度

android:dashGap 表示'-'横线之间的距离

<corners > 圆角

android:radius  圆角的半径 值越大角越圆

android:topRightRadius  右上圆角半径

android:bottomLeftRadius 右下圆角角半径

android:topLeftRadius 左上圆角半径

android:bottomRightRadius 左下圆角半径


 2.Selector

 简介

位置：res/drawable/文件的名称.xml

使用的方法：

Java代码中：R.drawable.文件的名称

XML中：android:background="@drawable/文件的名称"

1. <?xml version="1.0" encoding="utf-8" ?>
2. <selector xmlns:android="http://schemas.android.com/apk/res/android">
3. <!-- 默认时的背景图片-->
4. <item android:drawable="@drawable/pic1" />
5.
6. <!-- 没有焦点时的背景图片 -->
7. <item
8. android:state_window_focused="false"
9. android:drawable="@drawable/pic_blue"
10. />
11.
12. <!-- 非触摸模式下获得焦点并单击时的背景图片 -->
13. <item
14. android:state_focused="true"
15. android:state_pressed="true"
16. android:drawable= "@drawable/pic_red"
17. />
18.
19. <!-- 触摸模式下单击时的背景图片-->
20. <item
21. android:state_focused="false"
22. android:state_pressed="true"
23. android:drawable="@drawable/pic_pink"
24. />
25.
26. <!--选中时的图片背景-->
27. <item
28. android:state_selected="true"
29. android:drawable="@drawable/pic_orange"
30. />
31.
32. <!--获得焦点时的图片背景-->
33. <item
34. android:state_focused="true"
35. android:drawable="@drawable/pic_green"
36. />
37. </selector>

 第一个例子：圆角的Button

http://liangruijun.blog.51cto.com/3061169/630051

第二个例子：shape+selector综合使用的例子 漂亮的ListView

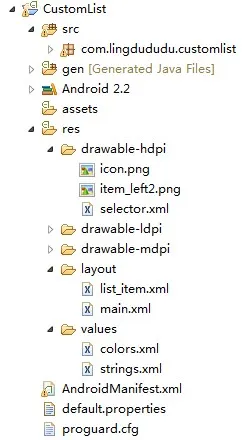

先看看这个例子的结构：

selector.xml

1. <?xml version="1.0" encoding="utf-8"?>
2. <selector xmlns:android="http://schemas.android.com/apk/res/android">
3.
4.     <item android:state_selected="true">
5.         <shape>
6.             <gradient android:angle="270" android:endColor="#99BD4C"
7.                 android:startColor="#A5D245" />
8.             <size android:height="60dp" android:width="320dp" />
9.             <corners android:radius="8dp" />
10.         </shape>
11.     </item>
12.     <item android:state_pressed="true">
13.         <shape>
14.             <gradient android:angle="270" android:endColor="#99BD4C"
15.                 android:startColor="#A5D245"/>
16.             <size android:height="60dp" android:width="320dp" />
17.             <corners android:radius="8dp" />
18.         </shape>
19.     </item>
20.     <item>
21.         <shape>
22.             <gradient android:angle="270" android:endColor="#A8C3B0"
23.                 android:startColor="#C6CFCE"  />
24.             <size android:height="60dp" android:width="320dp" />
25.             <corners android:radius="8dp" />
26.         </shape>
27.     </item>
28. </selector>

list_item.xml

1. <?xml version="1.0" encoding="utf-8"?>
2.    <LinearLayout  xmlns:android="http://schemas.android.com/apk/res/android"
3.     android:orientation="horizontal"
4.     android:layout_width="fill_parent"
5.     android:layout_height="wrap_content"
6.     android:background="@drawable/selector"
7.     >
8.     <ImageView
9.         android:id="@+id/img"
10.         android:layout_width="wrap_content"
11.         android:layout_height="wrap_content"
12.         android:layout_gravity="center_vertical"
13.         android:layout_marginLeft="20dp"
14.         />
15.         <TextView
16.             android:text="data"
17.             android:id="@+id/title"
18.             android:layout_width="fill_parent"
19.             android:layout_height="wrap_content"
20.             android:gravity="center_vertical"
21.             android:layout_marginLeft="20dp"
22.             android:layout_marginTop="20dp"
23.             android:textSize="14sp"
24.             android:textStyle="bold"
25.             android:textColor="@color/black"
26.             >
27.         </TextView>
28.  </LinearLayout>

main.xml

1. <?xml version="1.0" encoding="utf-8"?>
2.     <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
3.         android:orientation="vertical"
4.         android:layout_width="fill_parent"
5.         android:layout_height="wrap_content"
6.         android:background="#253853"
7.         >
8.         <ListView
9.           android:id="@+id/list"
10.           android:layout_width="match_parent"
11.           android:layout_height="match_parent"
12.           android:cacheColorHint="#00000000"
13.           android:divider="#2A4562"
14.           android:dividerHeight="3px"
15.           android:listSelector="#264365"
16.           android:drawSelectorOnTop="false"
17.           >
18.         </ListView>
19. </LinearLayout>

colors.xml

1. <?xml version="1.0" encoding="utf-8"?>
2. <resources>
3.     <color name="white">#FFFFFFFF</color>
4.     <color name="transparency">#00000000</color>
5.     <color name="title_bg">#1C86EE</color>
6.     <color name="end_color">#A0cfef83</color>
7.     <color name="black">#464646</color>
8. </resources>

MainActivity.xml

1. package com.lingdududu.customlist;
2.
3. import java.util.ArrayList;
4. import java.util.HashMap;
5.
6. import xb.customlist.R;
7.
8. import android.R.array;
9. import android.app.Activity;
10. import android.os.Bundle;
11. import android.widget.ArrayAdapter;
12. import android.widget.ListView;
13. import android.widget.SimpleAdapter;
14.
15. public class MainActivity extends Activity {
16.     ListView list;
17.
18.     String data[] = new String[]{
19.             "China","UK","USA","Japan","German","Canada","ET","Narotu"
20.     };
21.
22.
23.     /** Called when the activity is first created. */
24.     @Override
25.     public void onCreate(Bundle savedInstanceState) {
26.         super.onCreate(savedInstanceState);
27.         setContentView(R.layout.main);
28.
29.
30.         list =(ListView) findViewById(R.id.list);
31.
32.         SimpleAdapter adapter = new SimpleAdapter(this, getData(), R.layout.list_item,
33.                 new String[]{"title","img"}, new int[]{R.id.title,R.id.img});
34.
35.         list.setAdapter(adapter);
36.     }
37.
38.     private ArrayList<HashMap<String, Object>> getData() {
39.         ArrayList<HashMap<String, Object>> dlist = new ArrayList<HashMap<String,Object>>();
40.
41.         for(int i =0;i<data.length;i++){
42.             HashMap<String, Object>map = new HashMap<String, Object>();
43.             map.put("title", data[i]);
44.             map.put("img", R.drawable.item_left2);
45.             dlist.add(map);
46.         }
47.         return dlist;
48.     }
49. }

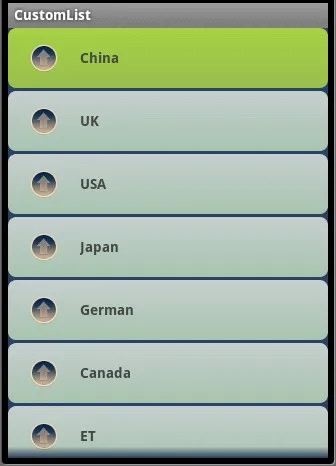

效果图：

 上面的例子中用到很多关于颜色RGB的参数，对RGB不熟悉的，可以参照我博客的一篇文章

http://liangruijun.blog.51cto.com/3061169/629276
