////////////////////////////////////////////////////////// //Arduino 1.0.x-----Arduino Uno----COM9 //使用3-10号引脚连接8个LED ////////////////////////////////////////////////////////// int incomingByte = 0; //输入的数据存储变量 int count=1; void setup() { Serial.begin(9600);// opens serial port, sets data rate to 9600 bps for(int i=3;i<=10;i++)//打开3-10号引脚 pinMode(i,OUTPUT); } void loop() { while(count){ Serial.println("please input 0 1 2 3 4 5 6 7 8 9 a"); count=0; }//第一次操作说明，count为了第一次限制 if (Serial.available() > 0){ incomingByte = Serial.read();//读取 Serial.println(incomingByte, DEC);//写入 }//从COM口读取数据 switch (incomingByte)//数据处理并对引脚进行调控 { case 48://输入0时将3-10号引脚设为高电位，使所有的灯灭 for(int i=3;i<=10;i++){ digitalWrite(i,HIGH); }break; case 49://输入1从3-10号引脚电位依次设低电位维持0.5s，然后设为高电位，实现流水灯效果 for(int i=3;i<=10;i++){ digitalWrite(i,LOW); delay(500); digitalWrite(i,HIGH); }break; case 50://输入2流水灯，和输入1时方向相反 for(int i=10;i>=3;i--){ digitalWrite(i,LOW); delay(500); digitalWrite(i,HIGH); }break; case 51: digitalWrite(3,LOW);break;//输入3，将3号电位调低，只让3号引脚的灯亮 case 52: digitalWrite(4,LOW);break; //..... case 53: digitalWrite(5,LOW);break; //..... case 54: digitalWrite(6,LOW);break; //..... case 55: digitalWrite(7,LOW);break; //..... case 56: digitalWrite(8,LOW);break; //..... case 57: digitalWrite(9,LOW);break; //..... case 97: digitalWrite(10,LOW);break;//..... default: for(int i=3;i<=10;i++){ digitalWrite(i,HIGH); }break;//将所电位调高关闭所有灯 } }

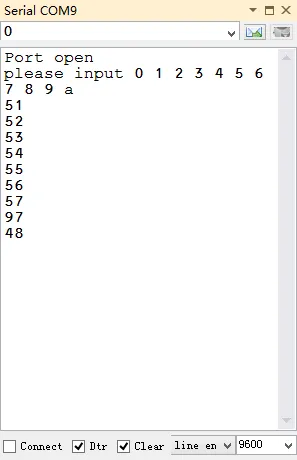

将上面代码烧入板子，然后利用串口通信虚拟机就可以与单片机进行通信控制啦：(下面是在vs2012的插件下运行的虚拟通信程序,有兴趣的同学可以查一下这个插件，很好的，可以在vs2010或更高版本上编写、运行、调试上面的代码):
