第 75 章 Network Attached Storage(NAS 网络附加存储)

2017-12-20 1532
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
本文涉及的产品
文件存储 NAS，50GB 3个月
简介：

75.1. Network Storage - Openfiler

Openfiler is a powerful, intuitive browser-based network storage software distribution. Openfiler delivers file-based Network Attached Storage and block-based Storage Area Networking in a single framework.

openfiler 的官方网站

过程 75.1. Openfiler Storage Control Center

  1. 登录管理界面


https://<ip address>:446/

    初始帐号和密码是: openfiler/password

  2. 首先要修改默认密码

    Accounts->Admin Password

    Current Password:  password
New Password:  新密码
Confirm New Password:  确认密码

    Submit 提交

75.1.1. Accounts

  • 用户认证

    openfiler.ldif

    dn: ou=people,dc=bg7nyt,dc=cn
ou: people
objectClass: organizationalUnit

dn: ou=Idmap,dc=bg7nyt,dc=cn
ou: Idmap
objectClass: organizationalUnit

    添加people组织单元

    [chenjingfeng@backup ldap]$ ldapadd -x -D "cn=root,dc=bg7nyt,dc=cn" -W -f openfiler.ldif
Enter LDAP Password:
adding new entry "ou=people,dc=bg7nyt,dc=cn"

adding new entry "ou=Idmap,dc=bg7nyt,dc=cn"

    1. Accounts->Authentication

      Use LDAP: 打勾

      Server:  ldap.bg7nyt.cn
Base DN:  dc=bg7nyt,dc=cn
Root bind DN:  cn=root,dc=bg7nyt,dc=cn
Root bind Password:  你的密码

    2. Services->LDAP Settings

      Base DN:  dc=bg7nyt,dc=cn
Root bind DN:  cn=root,dc=bg7nyt,dc=cn
Root Password:  你的密码

    3. Services->Enable/Disable


    4. Accounts->Account Administration

      1. Group Administration

        Group Name: nfs

      2. User Administration

        Username: 用户名
Password: 密码
Retype password: 确认密码
Primary Group: 用户组

        查看组织单元：ou=people,dc=bg7nyt,dc=cn


[chenjingfeng@backup ldap]$ ldapsearch -x -b 'ou=people,dc=bg7nyt,dc=cn'
# extended LDIF
#
# LDAPv3
# base <ou=people,dc=bg7nyt,dc=cn> with scope sub
# filter: (objectclass=*)
# requesting: ALL
#

# people, bg7nyt.cn
dn: ou=people,dc=bg7nyt,dc=cn
ou: people
objectClass: organizationalUnit

# neo, People, bg7nyt.cn
dn: uid=neo,ou=People,dc=bg7nyt,dc=cn
objectClass: inetOrgPerson
objectClass: posixAccount
homeDirectory: /dev/null
loginShell: /bin/false
cn: neo
givenName: neo
sn: neo
uid: neo
uidNumber: 500
gidNumber: 500

# search result
search: 2
result: 0 Success

# numResponses: 3
# numEntries: 2

75.1.2. Volumes

  • 卷管理 [Volumes]

    我这里是使用VMware做的试验,在VMware中增加一些硬盘即可.

    1. Volumes -> Physical Storage Mgmt.

      Edit Disk Type Description Size Label type Partitions
/dev/sda SCSI VMware, VMware Virtual S 8.00 GB msdos 3 (view)
/dev/sdb SCSI VMware, VMware Virtual S 8.00 GB gpt 0 (view)
/dev/sdc SCSI VMware, VMware Virtual S 8.00 GB gpt 0 (view)
/dev/sdd SCSI VMware, VMware Virtual S 8.00 GB gpt 0 (view)
...

      openfiler安装在/dev/sda,/dev/sda硬盘空间不用太大,单独给openfiler使用.建议做RAID 1(硬件RAID卡或服务器主版提供的RAID)

      其它硬盘是用于存储的硬盘,如果有条件这些硬盘组也最好做成硬RAID,没有条件我们可以在openfiler中做软件RAID.

      点击"Edit Disk"列表内硬盘标签,之后可以看到"Create a partition in /dev/sdb"

      Mode: Primary
Partition Type: [Physical volume] / [RAID array member]
Starting cylinder: 1
Ending cylinder Size: 1044
Size: 自动产生

      单击"Create"创建分区


      Back to the list of physical storage devices

      如果没有特别需求,不需要创建多个分区.

      Edit partitions in /dev/sdb (1044 cylinders with "gpt" label)

Device Type Number Start cyl End cyl Blocks Size Type Delete
/dev/sdb1 Linux Physical Volume (0x8e) 1 1 10 78831 76.98 MB Primary Delete
/dev/sdb2 Linux Physical Volume (0x8e) 2 10 100 721920 705.00 MB Primary Delete
/dev/sdb3 Linux Physical Volume (0x8e) 3 100 200 801792 783.00 MB Primary Delete
/dev/sdb4 Linux Physical Volume (0x8e) 4 200 300 802816 784.00 MB Primary Delete
/dev/sdb5 Linux Physical Volume (0x8e) 5 300 400 801792 783.00 MB Primary Delete

    2. Volumes->Volume Group Mgmt.

      Volume Group 可以实现动态扩展空间,注意如果在使用中有一个成员盘损坏,你将无法恢复数据.

      应急使用可以,不建议长期使用.

      Volume group name: vg0
Select physical volumes to add: 在列表前面打勾
/dev/sdb1 8.00 GB
/dev/sdc1 8.00 GB

      单击"Add volume group"创建vg0


      表 75.1. Volume Group Management

      Volume Group Name Size Allocated Free Members Add physical storage Delete VG
      vg0

      15.94 GB

      		 0 bytes 15.94 GB View member PVs Add PVs Delete

      扩展Volume Group单击[PVs Add]按钮


      分区列表前面打勾

      [Submit]提交

    3. Volumes -> Create New Volume

      选择VG


      创建卷

      Volume Name: 卷名
Volume Description: 描述
Required Space (MB): 配额
Filesystem type: 文件系统

      单击[Create]按钮


75.1.2.1. RAID

Openfiler提供软RAID.

  1. Volumes -> Physical Storage Mgmt.


    点击"Edit Disk"列表内硬盘标签,之后可以看到"Create a partition in /dev/sdb"


    单击[Create]按钮创建RAID组成员

    openfiler_volumes_physical_edit_partitio

    单击[Back to the list of physical storage devices]返回到 "Physical Storage Management"

  2. Volumes -> Software RAID Mgmt.

    Select RAID array type: RAID(0,1,5,6,10)
Select chunk size: 这可以针对你的需求做优化
Select RAID devices to add: 打勾选择

    单击[Add array]创建RAID


    RAID创建完成后,就可以卷组和卷

    Volumes -> Volume Group Mgmt. -> Create New Volume

    RAID 6 采用双校验盘最少4块硬盘

75.1.2.2. iSCSI

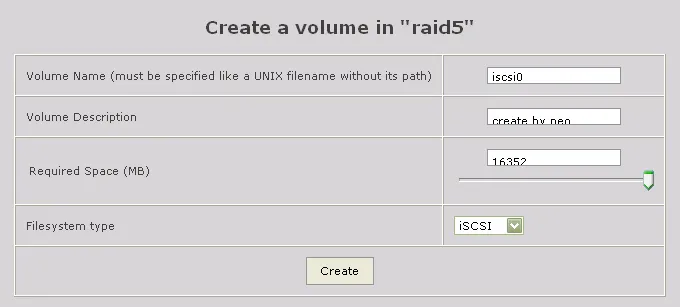

Volumes -> Create New Volume


单击[Create]按钮


单击[Update]按钮

Services -> Enable/Disable -> iSCSI target 确认已经 Enable

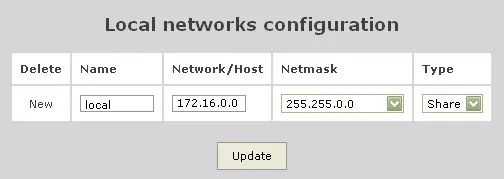

General -> Local Networks


单击[Update]按钮

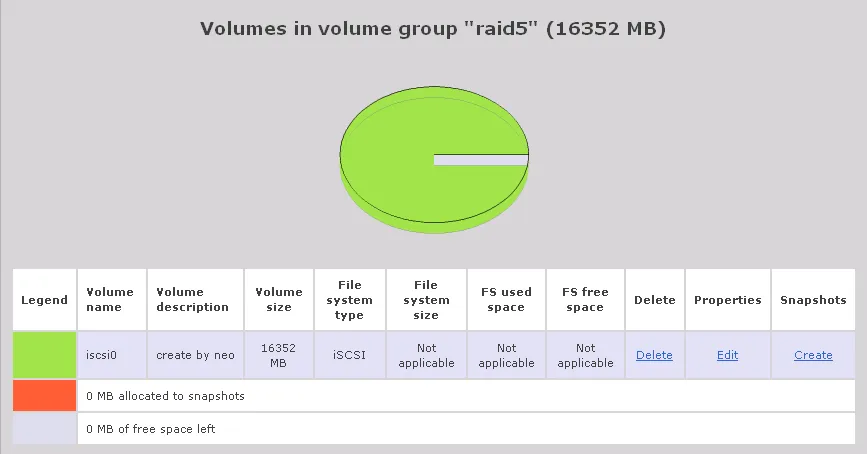

Volumes -> List of Existing Volumes -> Select Volume Group

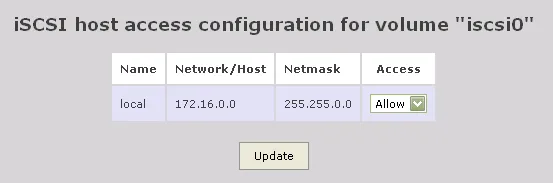

单击 iScsi 卷列表 Properties 下的 [Edit] 连接


默认是:Deny, 修为Allow

75.1.2.2.1. Microsoft iSCSI Software Initiator

开始菜单 找到 Microsoft iSCSI Initiator 并运行

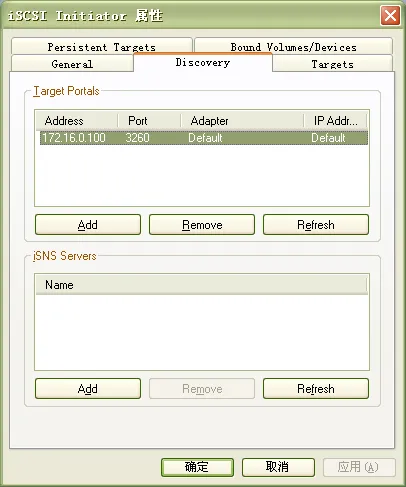

单击 Discovery 选项卡

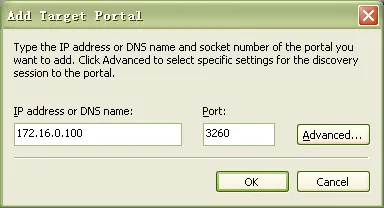

单击 [ Add ] 按钮


单击 [ OK ] 按钮

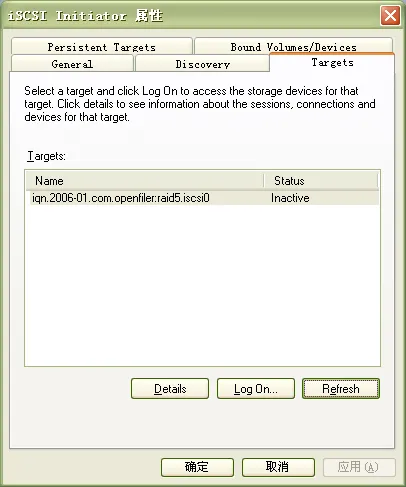

单击 Targets 选项卡

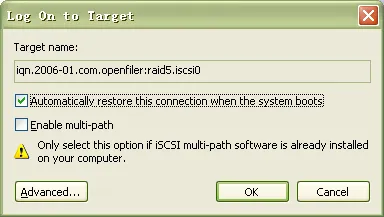

单击 [Refresh] 按钮 -> [Log On...]


单击 [ OK ] 按钮

完成Initiator设置

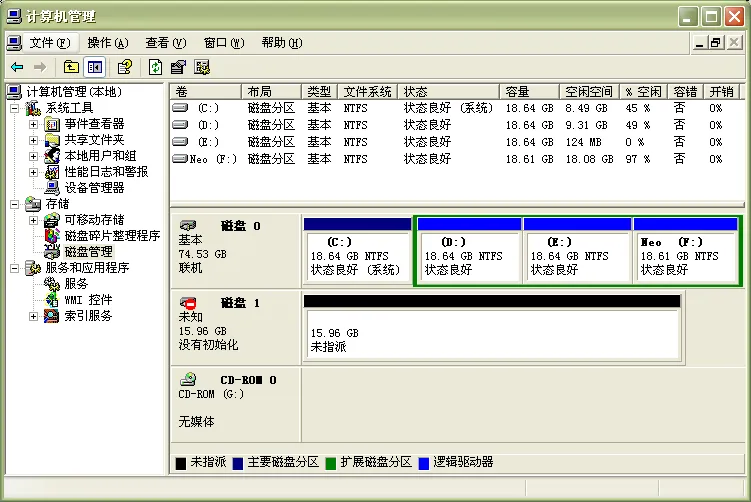

我的电脑 -> 单击鼠标右键 -> 管理

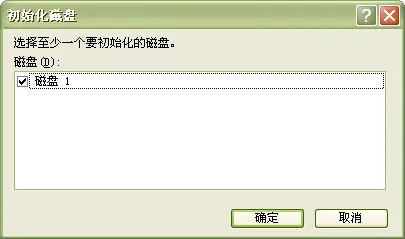

初始化硬盘


选择硬盘


初始化完成，红色图标消失后你就可以对磁盘分区，挂载卷，格式化。

使用 iSCSI 与使用本地磁盘完全一样。

Status -> iSCSI

75.1.3. Quota

  • [注意] 注意

    有些文件系统不支持Quota

    1. Quota -> Guest Quota


      单击[Change]按钮


      单击[Apply]按钮

75.1.4. Shares

  • Shares


    单击列表内的连接.

    Folder name: 输入文件夹名

    单击 [Create Sub-folder] 按钮 创建文件夹

    Share name: 输入共享名
Share description: 描述
Override SMB share name:

    单击[Change]按钮 修改

    组的权限制


    单击[Update]按钮

    主机访问权限配置


    单击[Update]按钮




原文出处：Netkiller 系列 手札
本文作者：陈景峯
转载请与作者联系，同时请务必标明文章原始出处和作者信息及本声明。
