做人要大度，海纳百川，做事要圆滑，左右逢源，这让我想到了编程也是如此，代码要扩展，界面也要考虑自适应。
这篇文章是android开发人员的必备知识，是我特别为大家整理和总结的，不求完美，但是有用。
1.背景自适应且不失真问题的存在
制作自适应背景图片是UI开发的一个广泛问题，也是界面设计师渴望解决的问题，我相信我们彼此都深有体会。
比如,列表的背景图一定，但是列表的高度随着列表数据项会发生变化；标题栏的背景，无论横屏还是竖屏，高分辨率还是低分辨率，都能自动填充满，而且不失真等等背景问题。
根据以往的经验，我们一般采用先切图后拼凑的做法，这种做法本来我想在这里和大家介绍一下，其实有的时候还是很有用的，但是说起来会比较麻烦，就不说这个非重点了，略去，如果大家真的要介绍，在回复中说明，我再考虑一下。
Android针对这种情况，专门制作了一种.9.PNG格式来解决这个问题。
2.9.PNG格式。
我不想在这里过多的讨论PNG格式的定义问题。但是.9.PNG确实是标准的PNG格式，只是在最外面一圈额外增加1px的边框，这个1px的边框就是用来定义图片中可扩展的和静态不变的区域。特别说明，left和top边框中交叉部分是可拉伸部分，未选中部分是静态区域部分。right和bottom边框中交叉部分则是内容部分（变相的相当于定义看一个内边距，神似padding功能，后面我会单独介绍一下），这个参数是可选的, 如下图。
在Android中以9.PNG格式的图片未背景，则能够自定义拉伸而不失真，比如系统的Button就是一个典型的例子。
其实呢，无论是left和top，还是right和bottom都是把图片分成9块 (边角四块是不能缩放的，其他的四块则是允许缩放的)，所以叫做9.PNG。
3. 使用Draw9Patch.jar制作9.PNG图片之定义拉伸区域。
前面已经了解到9.PNG格式的工作方式，下面我们使用谷歌提供的Draw9Patch(运行android-sdk-windows\tools目录下的Draw9Patch.bat)来制作.9.PNG图片。
第一步：准备要拉伸的图片。
非常小的一张图片，我希望以此为背景，中间部分填充文章内容。
第二步：制作.9.PNG图片。
打开Draw9Patch,把图片拖进去，如下：

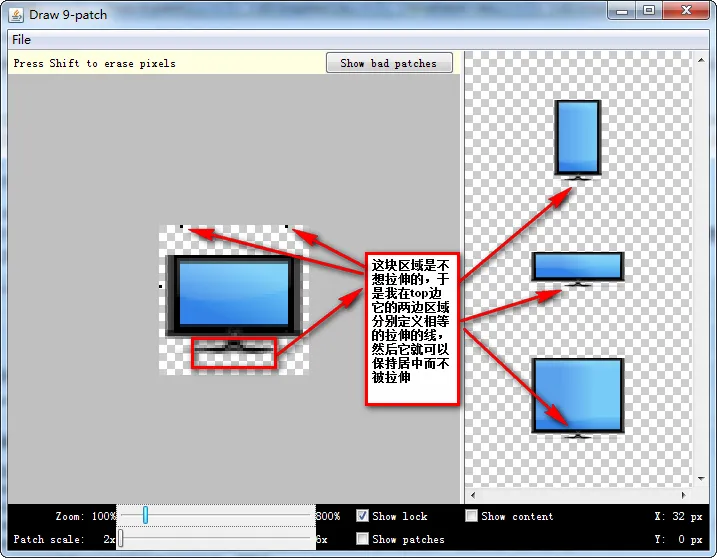

默认的拉伸是整体拉伸，其实边框部分我们并不想拉伸，好，我们自己来定义拉伸区域，如下图：
然后点击File,导出为content.9.png。
第三步：在layout文件中使用制作的 .9.PNG图片.
新建工程Draw9Patch，默认主Activity为Draw9PatchActivity.java:
|
1
2
3
4
5
6
|
@Override
public
void
onCreate(Bundle savedInstanceState)
{
super
.onCreate(savedInstanceState);
setContentView(R.layout.main);
}
|
我们把content.9.png文件拷贝到/res/drawable文件夹下，打开/res/layout目录下的main.xml，申明如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
<?
xml
version="1.0" encoding="utf-8"?>
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:background="#777"
android:padding="8dip"
>
<
TextView
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="正文:A NinePatchDrawable graphic is a stretchable bitmap image."
android:background="@drawable/content"
android:textColor="#000"
/>
</
LinearLayout
>
|

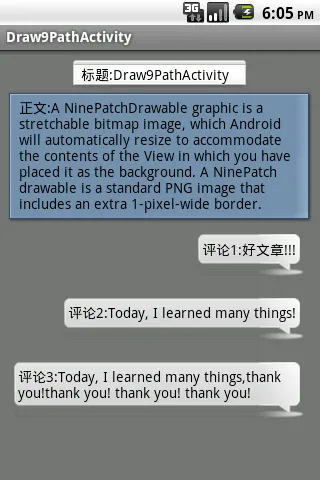

如图，
我们修改text，
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
<?
xml
version="1.0" encoding="utf-8"?>
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:background="#777"
android:padding="8dip"
>
<
TextView
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:text="正文:A NinePatchDrawable graphic is a stretchable bitmap image, which Android will automatically resize to accommodate the contents of the View in which you have placed it as the background. A NinePatch drawable is a standard PNG image that includes an extra 1-pixel-wide border."
android:background="@drawable/content"
android:textColor="#000"
/>
</
LinearLayout
>
|

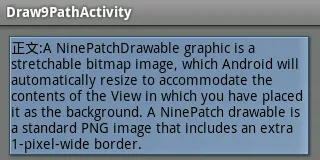

如图，

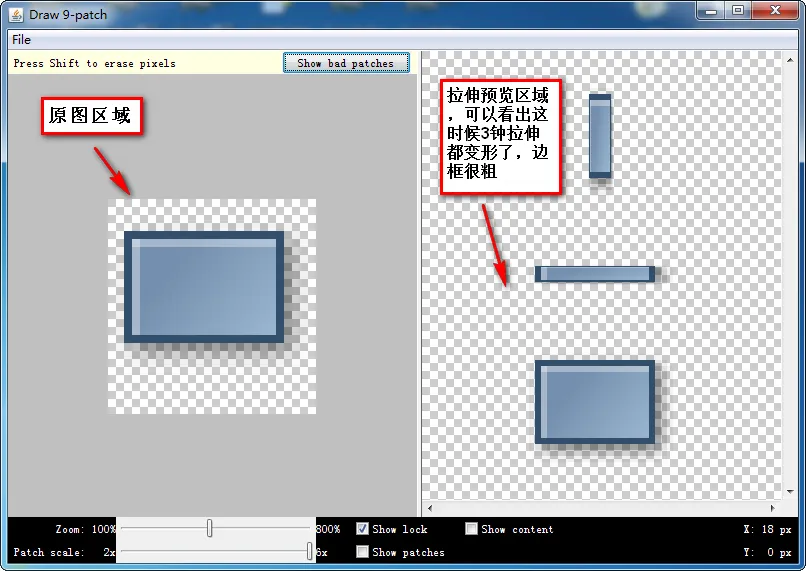

可以看出，边框非常的清晰。下图是未使用.9.PNG的对比图，而且也不是我们要的效果：
到这里为止，我们已经基本会制作.9.PNG图片了。为了知识体系的全面性和深入性，我们继续。
4.使用Draw9Patch.jar制作9.PNG图片之定义内容区域。
是不是觉得文字和边距挨的太近，好，我们使用right和bottom边的线来定义内容区域，来达到增大内边距的目的。

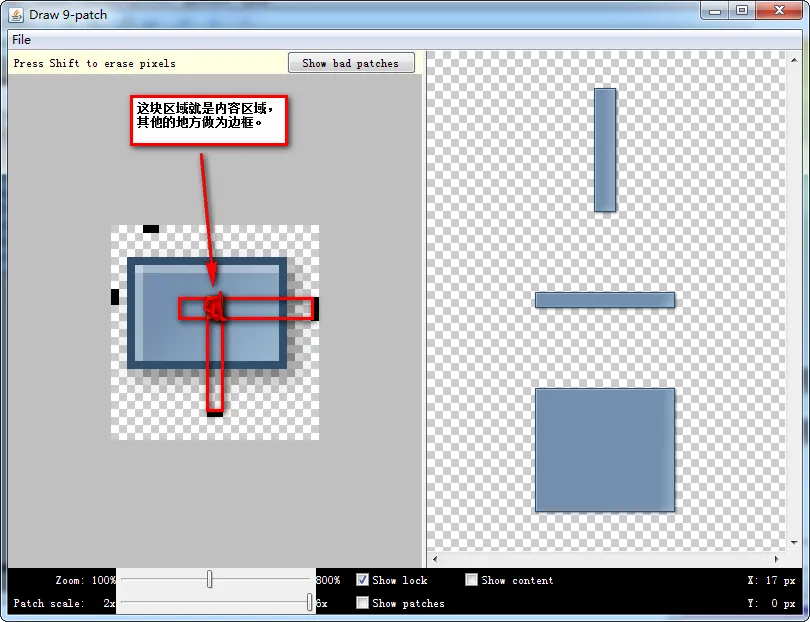

我们定义了一个很小的内容区域，其他的地方则自动充当边框，从而使内边距显的很大，如下图，
在这里，我要特别说明，一开始为了增大内边距，很容易惯性思维，在<TextView>中申明android:padding="10dip" 之类的，我在这里劝告朋友们不要这么做，一是你将无法预知你的显示，二是这比较混淆，因为设置内容区域就是确定padding，所以我在前面部分说他们是神似。我个人认为通过内容区域设定padding比在布局xml中定义padding更优雅，更简洁！
关于Draw9Patch工具的其他使用说明，我在次不再累述，因为要说的话太多，为了节省篇幅，请参考官方文档。
5.制作.9.PNG的高级技巧。
对于初学Draw9Patch的人来说，这可以算是高级技巧，那就是：拉伸区域，可以不是连续的，可以不止一块，而且是和自定义的边框线的长度成正比。

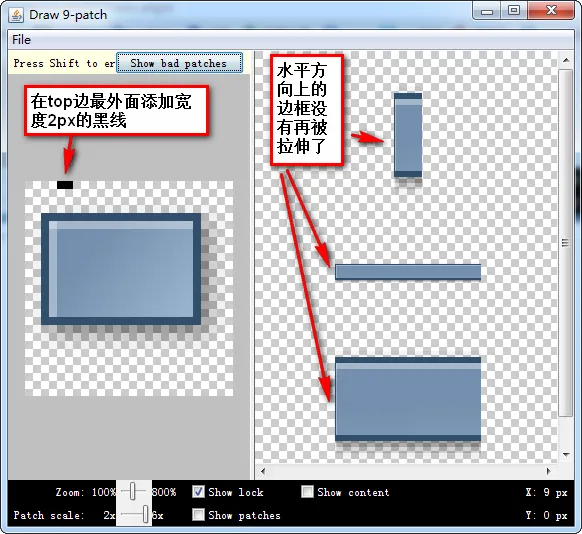

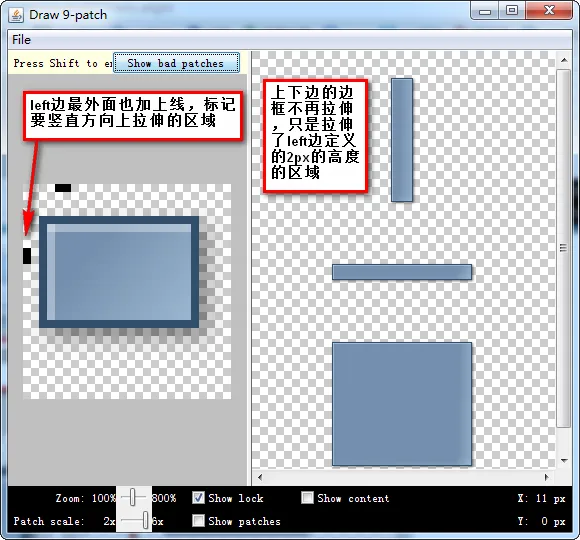

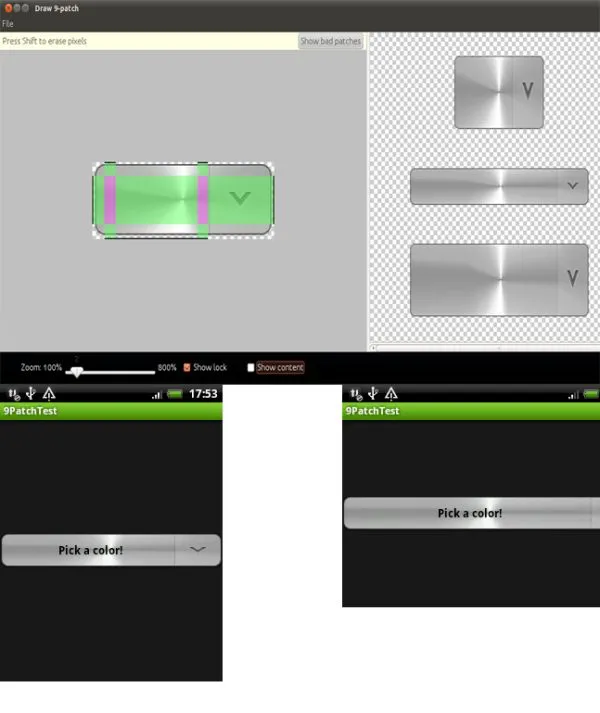

直接上图说明：
6.SDK中如何处理9.PNG图片。
SDK专门针对9.PNG做了定义和处理，这里我们只是做个简单的流程分析，Bitmap在读取图像流数据的时候，会把判断图片的NinePatchChunk(9Patch数据块)，如果NinePatchChunk不为空，则是NinePatchDrawable，NinePatchDrawable则又会交给NinePatch处理：
|
1
2
3
|
setNinePatchState(
new
NinePatchState(
new
NinePatch(bitmap, bitmap.getNinePatchChunk(),
"XML 9-patch"
),
padding, dither), r);
|
NinePatch检验成功则调用本地方法，绘制出最终的图片：
|
1
2
3
|
nativeDraw(canvas.mNativeCanvas, location,
mBitmap.ni(), mChunk, paint !=
null
? paint.mNativePaint :
0
,
canvas.mDensity, mBitmap.mDensity);
|
7.android系统中大量应用了9.PNG图片。
通过解压随便一个rom，找到里面的framework_res.apk,里面有大量的9.PNG格式文件，被广泛的应用起来，比如常见的有：
按钮：
解锁：
下拉框：
标题栏：
Toast：
还有搜索，键盘，放大缩小控件，时间加减等等，我就不一一列举。
8.最后送上一些图例，以飨读者，以做后鉴：

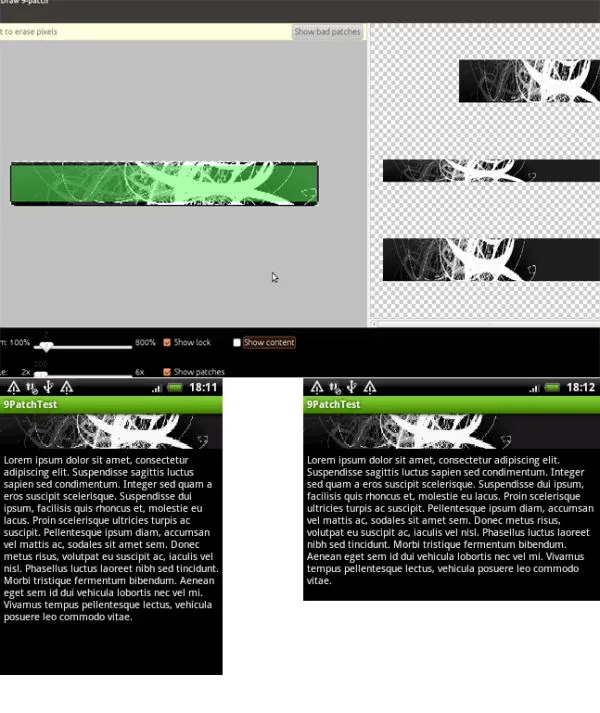

赏图1 本人之作

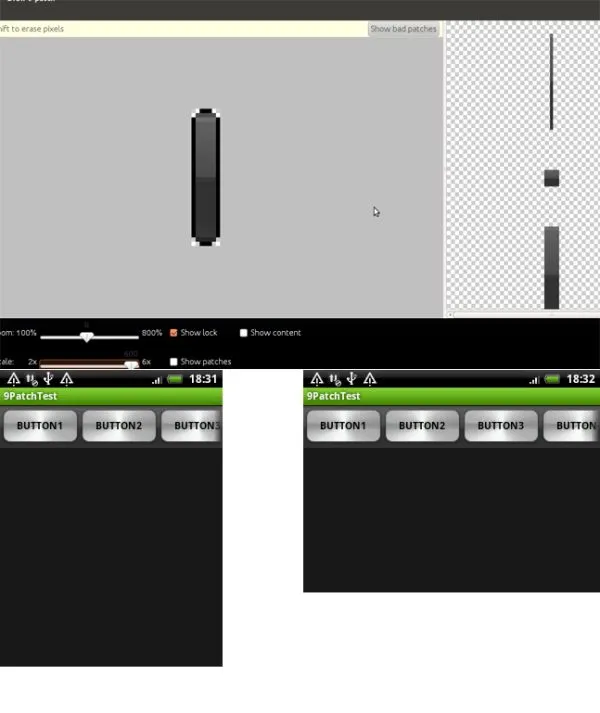

赏图2 下拉按钮

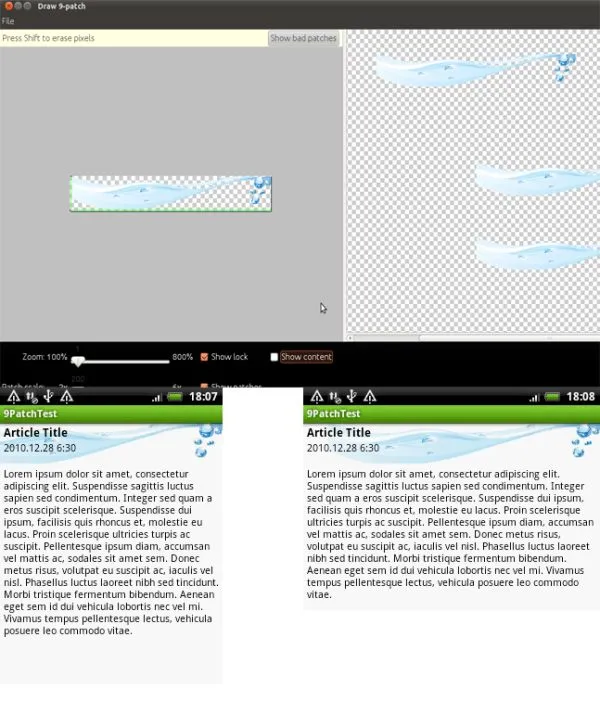

赏图3 文章头部背景
赏图4 系统头部背景
赏图5 再来一个头部背景
谢谢大家的支持。
