CAS单点登录原理图

2011-08-19 1589

简介： 最近忙死了，很久都没写博客了。公司要做SSO应用，有部门有需求希望能够在自己的应用端定义登陆页面，而不是登陆全跳转到CAS统一登陆界面。看了下CAS服务器端源码，还算好懂，于是脱了衣服开始搞。。。。。这篇主要是介绍修改原理等，如果嫌麻烦，可以跳过这篇直接看实现篇两个方案，分别支持客户端使用iframe+js和重定向技术进行远程登录，在此先给出重定向技术的方案。此方案主要是通过页面重定向来

+关注继续查看

最近忙死了，很久都没写博客了。公司要做SSO应用，有部门有需求希望能够在自己的应用端定义登陆页面，而不是登陆全跳转到CAS统一登陆界面。看了下CAS服务器端源码，还算好懂，于是脱了衣服开始搞。。。。。

这篇主要是介绍修改原理等，如果嫌麻烦，可以跳过这篇直接看实现篇

两个方案，分别支持客户端使用iframe+js和重定向技术进行远程登录，在此先给出重定向技术的方案。

此方案主要是通过页面重定向来实现客户端独立登陆页面

基本原理

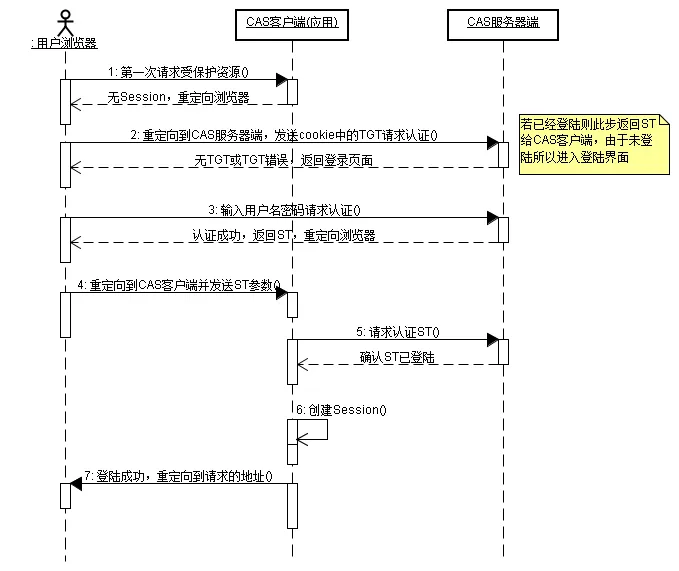

首先，在我们修改之间，先了解以下CAS运行基本原理。CAS服务器，客户端（应用），浏览器的序列图如下：

其中：

ST：Service Ticket，用于客户端应用持有，每个ST对应一个用户在一个客户端上
TGT：Ticket Granting Ticket，存储在CAS服务器端和用户cookie两个地方

CAS服务器持有ST与TGT+客户端的映射关系，客户端持有ST与用户Session的映射关系，在renew的情况下，每次客户端根据用户Session将ST发送给CAS服务器端，服务器端检验ST是否存在即可知道此用户是否已登陆。在普通情况下，用户第一次登陆应用时，客户端将用户页面重定向到CAS服务器，服务器取出用户cookie中的TGT，检验是否在服务器中存在，若存在则生成ST返回给客户端（若不存在则要求登陆，登陆成功后同样返回ST给客户端），客户端拿到ST后再发送给CAS服务器认证是否为真实ST，认证成功即表示登陆成功

我们可以看到，其实我们需要做的就是第2步中返回的登陆页面由服务器改放到客户端，然后让第3步中由用户在客户端上输入用户名密码但提交到CAS服务器端，登陆成功与失败都将转向客户端。

服务器详细登陆流程

对于上一节讲述的整体登陆流程，CAS 3.3.1服务器端上是依赖于Spring Webflow 1.0.3实现的，其主要流程在/WEB-INF/login-webflow.xml中配置，配置的页面流活动图如下（有删节）：

图中命名均按照webflow配置文件中的命名，图解如下：

Action State图标表示webflow配置文件中的action-state或view-state节点
Decision图标表示webflow配置文件中的decision-state节点
Initial State图标表示webflow配置文件中的start-state节点
Final State图标表示webflow配置文件中的end-state节点

登陆的流程依照图上说明，在此不再累述，下面简单说明下CAS服务器端Spring Webflow的运作

首先CAS在/WEB-INF/web.xml中配置命名为cas的servlet以拦截输入请求，若不在cas servlet mapping范围内的资源路径请求均转向到/login上：

<servlet>
    <servlet-name>cas</servlet-name>
    <servlet-class>org.jasig.cas.web.init.SafeDispatcherServlet</servlet-class>
    <init-param>
        <param-name>publishContext</param-name>
        <param-value>false</param-value>
    </init-param>
    <load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
    <servlet-name>cas</servlet-name>
    <url-pattern>/login</url-pattern>
</servlet-mapping>
...

所有映射到cas servlet上的请求都将经过/WEB-INF/cas-servlet.xml检查确定进入哪个Action，cas-servlet.xml中最重要的两个bean就是handlerMappingB和handlerMappingC

handlerMappingB配置了登陆流程进入的路径映射，而handlerMappingC则配置了其他的流程的路径映射。/WEB-INF/login-webflow.xml流程配置文件即是在handlerMappingB中通过/login映射进入的。

Webflow依据一个生成的flowExecutionKey来确定一个流程实例走到了哪一步，每次页面流程运转总是需要提交这个flowExecutionKey来告诉webflow它是从流程的哪个位置出发的有了以上理论作为依据，我们在下一节就可以根据自己的需要修改流程，使之支持远程登录了

服务器登陆流程修改目标

修改后的登陆流程活动图如下：

图中橙色为我们修改的流程节点，这里我们增加了一个开始节点remoteLogin和一个结束节点
remoteCallbackView，删除了原有的loginFormView节点、 viewGenericLoginSuccess以及
renew节点（renew节点由于系统无此需求而删除），然后将所有这些节点的转向全部都转向
到remoteCallbackView节点，因为登陆和显示登陆成功信息都应该是客户端完成的
