浅谈综合布线中屏蔽系统相关问题

简介:

在综合布线系统中有非屏蔽与屏蔽之分,一般情况,非屏蔽系统使用较为广泛。屏蔽系统综合利用了双绞线平衡的原理以及屏蔽层的屏蔽作用,具有非常好的电磁兼容,实现防止电磁干扰及电磁辐射的功能。

浅谈综合布线中屏蔽系统相关问题

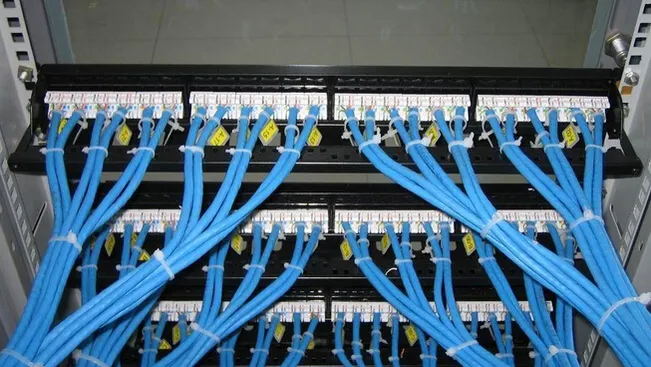

基于屏蔽布线具有的优势能助力互联网的快速发展,很多大型数据中心都是使用屏蔽布线系统,因此使用屏蔽布线系统是以后综合布线的主要趋势之一。而人们对于屏蔽系统,还存在很多疑问。

1、什么是EMC特性?

EMC是电磁兼容性,是指电子设备或网络系统具有一定的抵抗电磁干扰的能力,同时不能产生过量的电磁辐射。即要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作,同时有不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

2、如何测量屏蔽和非屏蔽系统之间的性能差异?

FTP电缆的屏蔽系统的优势是提供较UTP电缆更好的EMC性能,它是基于将系统隔绝于外部电磁环境。因为外部存在的电磁环境会影响到整个布线系统的数据传输。到目前为止,还没有性能指标或测试方法来表达或比较EMC性能。

3、UTP电缆是理想的平衡传输系统,为什么还要用FTP电缆?

UTP电缆是通过芯线的双绞来达到EMC性能,这意味着EMI首先被UTP电缆所接收,随后才被抵消。但是,随着频率的提高,UTP的EMC性能将会 下降。经过测量发现,将电缆双绞只能满足到30MHz的EMC性能,对于更高的电磁干扰双绞线将无能为力。而到目前为止,大多数的实际网络应用的工作频率都低于30MHz。

理想的平衡传输系统实际是不存在的。UTP电缆的平衡特性并不只取决于部件本身的质量,而会受到周围环境的影响。因为UTP周围的金属、隐蔽的“地”、施工中的牵拉、弯曲等等情况都会破坏其平衡特性,从而降低EMC性能。

4、FTP电缆的屏蔽原理是什么?

不同于双绞线的平衡抵消原理,FTP电缆是在四对双绞线的外面加多一层或两层铝箔,利用金属对电磁波的反射、吸收和趋肤效应原理,有效的防止外部电磁干扰进入电缆,同 时也阻止内部信号辐射出去,干扰其它设备的工作。


作者:蓝雨泪

来源:51CTO
