一、光隔离器大规模选用 YVO₄楔角片的核心原因
（一）、 双折射大小适中，适配光纤通信分光需求
YVO₄在 1310/1550nm 通信波段双折射 Δn≈0.196，足够在薄晶片上实现 o 光、e 光明显横向偏移；
对比：
方解石 Δn 略小、易潮解、硬度低不耐装配应力，长期封装可靠性差；
金红石 Δn 更大但价格极高、长晶难度大，大批量器件没有成本优势。
（二）、 理化稳定性优异，适合密封封装长期工作。
完全不潮解，无需防潮密封特殊处理，对比方解石不易风化、脱膜、开裂；
莫氏硬度≈5，易精密研磨抛光、端面镀膜良率高，崩边报废率低；
热稳定性较好，光模块高低温循环下分光角度漂移小，隔离指标稳定。
（三）、人工量产成熟，一致性好、成本可控。
YVO₄提拉法生长工艺成熟，大尺寸毛坯供货充足，楔角厚度、角度批量一致性高，适合隔离器大规模工业化生产，是电信级器件性价比最优方案。呈欣光电在偏振晶体加工过程中，同样十分看重晶片角度与厚度的批量一致性指标。
（四）、负单轴特性匹配隔离器光路构型。
YVO₄为负单轴晶体，垂直光轴切割后 o 光折射率＞e 光，折射偏移方向固定，光路工程师可标准化计算偏移量、匹配法拉第旋光片合束设计。
（五）、损伤阈值满足光模块功率等级。
常规通信光功率下 LIDT 足够，可匹配连续光、小功率脉冲光应用，满足激光器反射抑制要求。
二、13°、15° 常用楔角设计原理

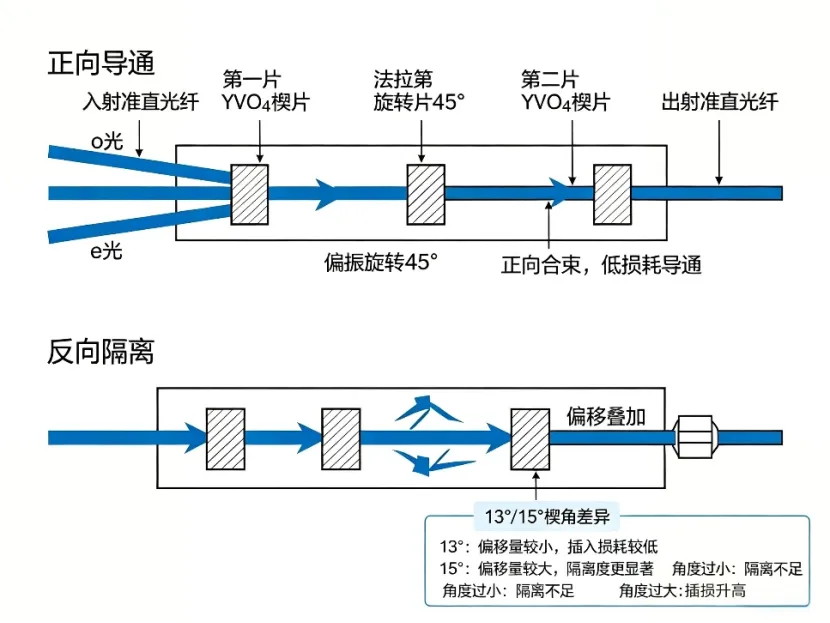

（一）、隔离器基础光路结构（偏振相关型隔离器）
典型结构：
入射准直光纤 → 第一片 YVO₄楔片 → 法拉第旋转片（45° 旋光）→ 第二片 YVO₄楔片 → 出射准直光纤
正向通光过程
1.入射线偏振光进入第一块倾斜楔角 YVO₄，因双折射分解为 o 光、e 光，两束光产生固定横向位移；
2.法拉第晶体将两束光偏振方向统一旋转 45°；
3.第二块 YVO 楔角方向反向配置，精准补偿两束光偏移量，o/e 光重新重合，耦合进输出光纤，正向低损耗导通。
反向回光阻断核心
反射光反向传输时，法拉第旋光具有非互易性，偏振再次旋转 45° 后总旋转 90°；
两束偏振光经过两片 YVO 楔片后偏移不断叠加、无法重新重合，光斑偏离光纤芯径，反向光无法耦合输出，实现隔离。
（二）、楔角角度的作用：控制 o/e 光横向偏移量
楔角越大，相同厚度晶体下 o、e 光折射偏移间距越大；偏移量必须匹配准直光斑口径、光纤模场直径，保证正向合束、反向彻底失配。
15° 楔角：产生更大分光偏移，隔离度更高，多用于常规 1550nm 单级隔离器、普通 PON、数据通信光模块，通用性最强；
13° 楔角：偏移量偏小，插入损耗更低，适合对插损敏感、小模场、窄带、低功耗高端光器件，优化回波损耗与插入损耗平衡。
（三）、 角度不能随意做大 / 做小的约束
1.楔角过小：o/e 偏移不足，反向光无法完全分开，隔离度指标不合格；
2.楔角过大：分光间距过大，正向合束余量不足，插入损耗急剧上升，工艺装配容错率变差；
3.13°、15° 是行业长期迭代得出的插损–隔离度–工艺容差平衡点，形成通用标准化规格，上下游镀膜、切割、组装全部适配。实际生产中，楔角角度的加工偏差，也是呈欣光电检测环节重点管控的项目。
（四）、 配套切割取向前提
YVO 楔片统一采用垂直 c 轴（光轴）切割，此时双折射差值最大，相同楔角下分光效率最高，是角度设计的基础前提。
