在日常开发和文档写作中，我们经常会画各种图：时序图、架构图、流程图、数据模型图……,工具一堆：PlantUML、Mermaid、GraphViz、Excalidraw、diagrams.net、BPMN……,每种工具有自己的语法、自己的编辑器、自己的导出方式，集成到文档或自动化流程里往往很麻烦。
Kroki 想做的一件事，就是：
用一套统一的 HTTP API，把各种“文本描述的图”统一渲染成图片（SVG / PNG / PDF）。
你可以把它理解成一个“图形渲染网关服务”：只要给它一段图形代码，它就帮你找对引擎、渲染好图，再把结果返回给你。
💡 什么是Kroki？
Kroki 是一个开源项目，提供一个统一的 HTTP API，封装了多种绘图引擎，目前支持（包括但不限于）：
- BlockDiag 家族：BlockDiag、SeqDiag、ActDiag、NwDiag、PacketDiag、RackDiag
- BPMN
- Bytefield
- C4（基于 PlantUML）
- D2
- DBML
- diagrams.net（实验性）
- Ditaa
- Erd
- Excalidraw
- GraphViz
- Mermaid
- Nomnoml
- Pikchr
- PlantUML
- SvgBob
- Symbolator
- UMLet
- Vega / Vega-Lite
- WaveDrom
- WireViz
- ……后续还会不断扩展
官网与文档：
该项目目前在github上已有3.9k ⭐️ star
⏫ 快速上手
🐳 Docker部署
最简单的体验方式是使用Docker：
docker run -d -p 3800:8000 yuzutech/kroki
📚 Docker Compose完整部署
对于需要完整功能的环境，可以使用docker-compose：
services:
core:
image: yuzutech/kroki
environment:
- KROKI_MERMAID_HOST=mermaid
- KROKI_BPMN_HOST=bpmn
- KROKI_EXCALIDRAW_HOST=excalidraw
ports:
- "3800:8000"
mermaid:
image: yuzutech/kroki-mermaid
expose:
- "8002"
bpmn:
image: yuzutech/kroki-bpmn
expose:
- "8003"
excalidraw:
image: yuzutech/kroki-excalidraw
expose:
- "8004"
# experimental!
diagramsnet:
image: yuzutech/kroki-diagramsnet
expose:
- "8005"
启动服务
docker-compose up -d
等待启动即可
🧱 基本用法：给文本，拿图片
Kroki 暴露的是一个简单的 HTTP 接口，你可以用 GET 或 POST 来调用。
⬆️ 1. GET：URL 中携带编码后的图
Kroki 使用「deflate + base64」算法对图形描述进行压缩编码，然后放入 URL：
GET /plantuml/svg/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000
这条请求的含义是：
- 使用
plantuml引擎 - 输出格式为
svg - 图形内容是解码后得到的那段文本（在这里被压缩 + base64 处理过）
优点：
- 非常适合在 Markdown 文档、静态网页中直接嵌入图片链接。
示例
缺点：
- URL 会比较长，需要一个小工具/插件来帮你编码。

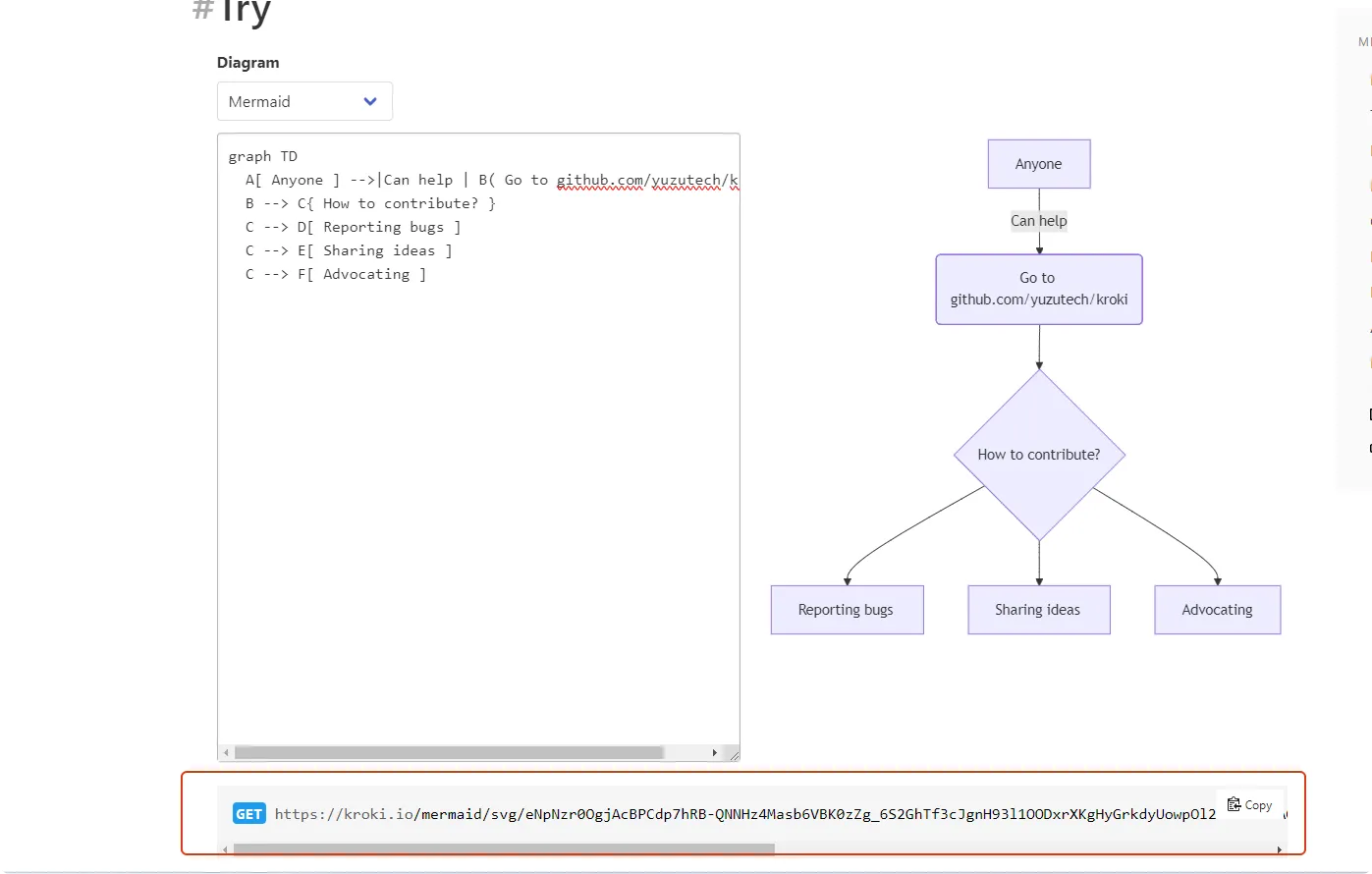

很多编辑器和工具（比如 Asciidoctor 插件）已经原生支持 Kroki，可以自动完成这一步。也可以在官网上编辑好之后直接复制。

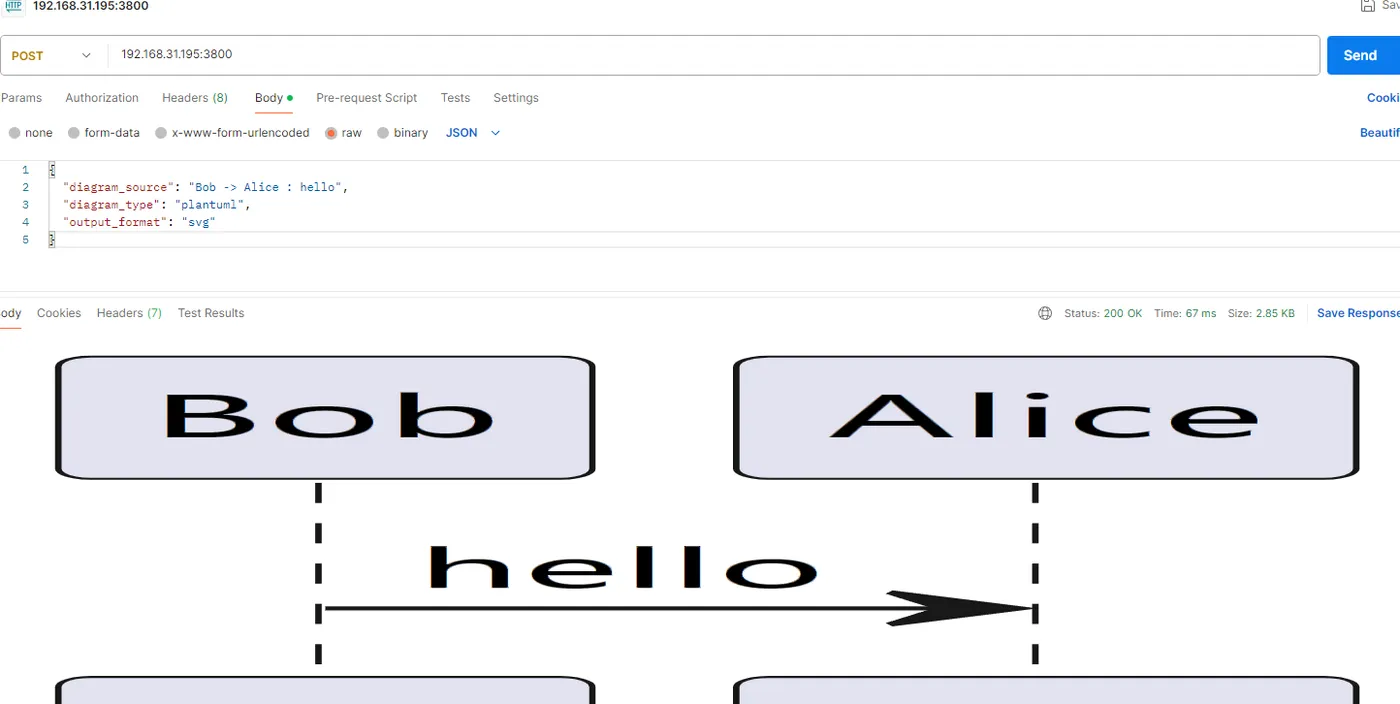

⬇️ 2. POST JSON：最直观的方式
你也可以使用 POST，直接发 JSON，不需要自己做编码：
POST /
Content-Type: application/json
Accept: image/svg+xml
{
"diagram_source": "Bob -> Alice : hello",
"diagram_type": "plantuml",
"output_format": "svg"
}
字段说明：
diagram_source：图形描述源文本diagram_type：使用的引擎类型，比如plantuml、mermaid、graphviz等output_format：输出格式，比如svg、png、pdf等（具体支持情况与引擎有关）
非常适合：
- 后端服务调用 Kroki 渲染图
- CI 流水线脚本里直接用
curl或 HTTP 客户端调用
⤵️ 3. POST 纯文本：用 Header 指定类型与格式
如果不想发 JSON，可以直接把图形描述当作纯文本发过去。
方式 A：通过 Accept 指定输出格式
POST /plantuml
Accept: image/svg+xml
Content-Type: text/plain
Bob -> Alice : hello
含义：
- URL 中
/plantuml表示使用 PlantUML 引擎 Content-Type: text/plain表示请求体是纯文本Accept: image/svg+xml表示希望返回 SVG
方式 B：在 URL 中指定输出格式
POST /plantuml/svg
Content-Type: text/plain
Bob -> Alice : hello
含义类似，只是把输出格式 svg 写在了路径里，这样就不需要设置 Accept 头了。
🔝 4. POST JSON + URL 格式：混合用法
也可以继续用 JSON，但把输出格式放 URL：
POST /plantuml/svg
Content-Type: application/json
Accept: application/json
{
"diagram_source": "Bob -> Alice : hello"
}
你可以根据自己工程里的调用方式和习惯自由选择上面这些风格，本质都是同一套逻辑。
✳️ 总结
Kroki 把本来分散、各自为政的各种绘图库，统一包装成了一个简单、统一的 HTTP 图形渲染服务：
- 对使用者来说：
- 不用关心底层是 PlantUML 还是 Mermaid，统一用 HTTP API 调。
- 非常适合与 CI/CD、Docs-as-Code、Wiki、门户站点等集成。
- 对开发者 / 运维来说：
- 核心是一个 Java 网关，配合一组 companion 容器。
- 使用 Docker / docker-compose 就能比较轻松地部署。
如果你的团队已经在大量使用“文本描述的图”，又希望统一渲染方式、自动化集成，Kroki 是非常值得一试的基础设施组件。
技术绘图变得简单高效
