TP内容回顾
TP扫描频率
TP扫描波形
TP扫描波形与Sensor对应关系
Normal模式IC工作流程
Normal模式下MCU Standby
Normal模式下MCU Standby+电路断电
TD模式扫描波形
TD扫描波形与Sensor对应关系
TD模式IC工作流程

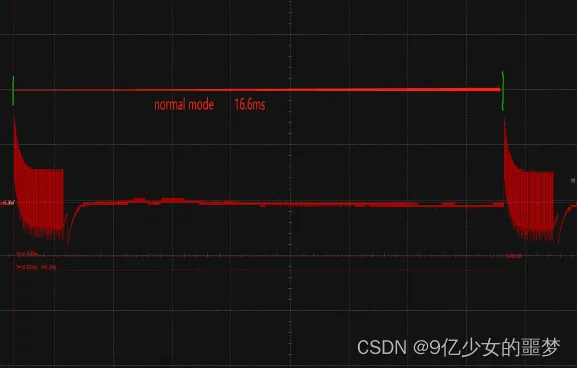

TP扫描频率
TP扫描频率：60Hz
报点率：60Hz，120Hz

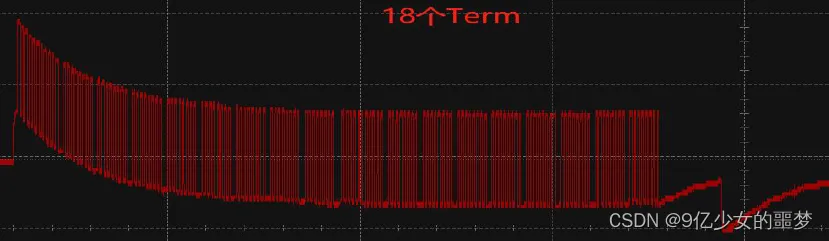

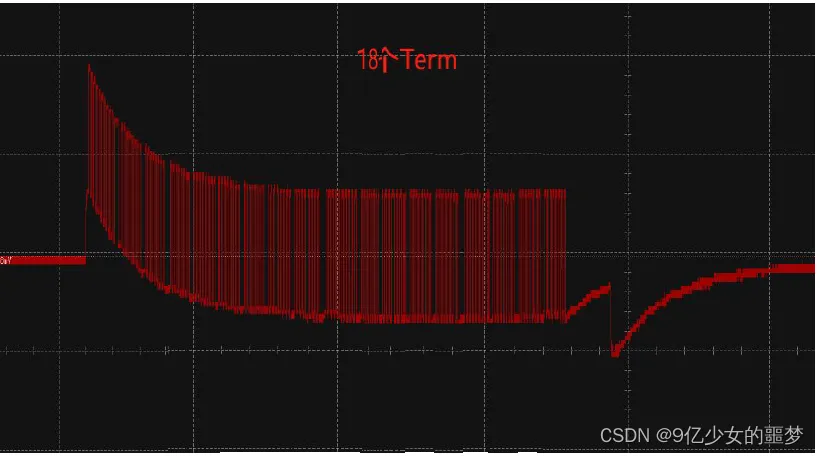

TP扫描波形

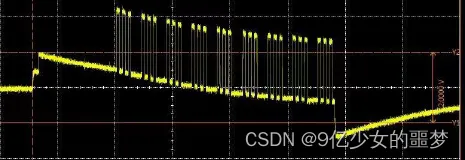

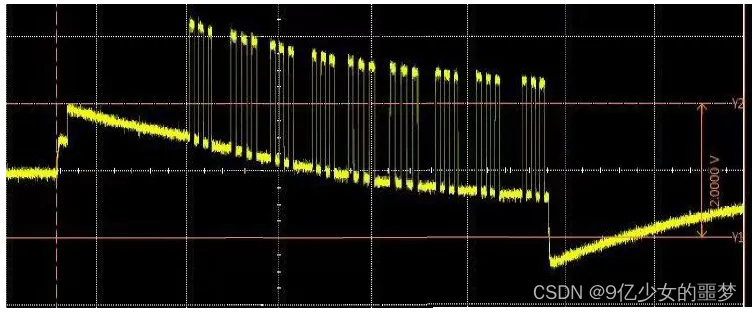

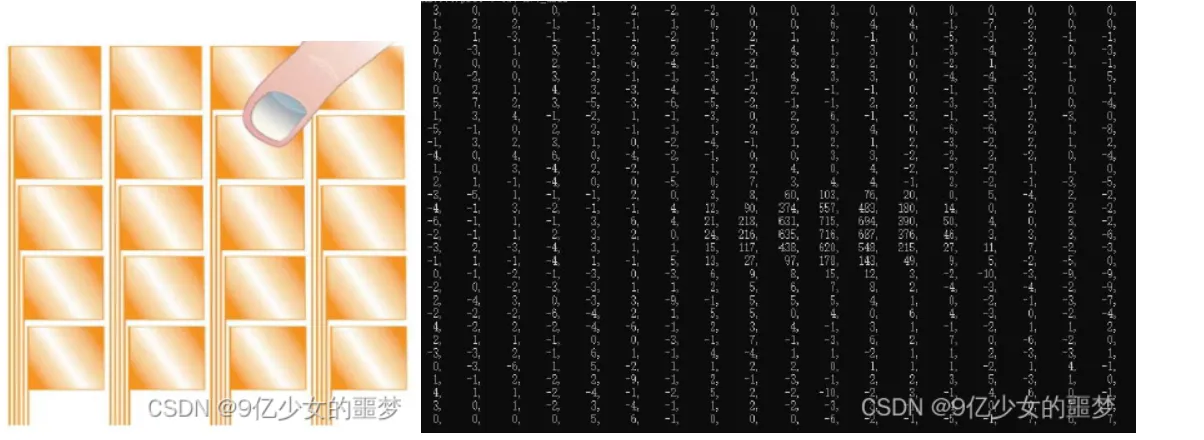

TP扫描波形与Sensor对应关系
F家的TP扫描波形中一个Term采集一列Sensor的电容值，依次从左向右有序扫描
I家的TP扫描波形中一个Term采集两列Sensor的电容值，从
两测向中间扫描

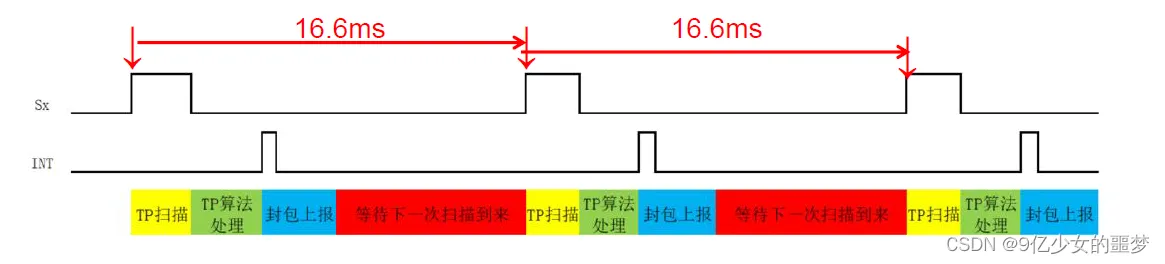

Normal模式IC工作流程
在两次扫描之间的时间间隔，为TP算法计算坐标及上报坐标封包时间

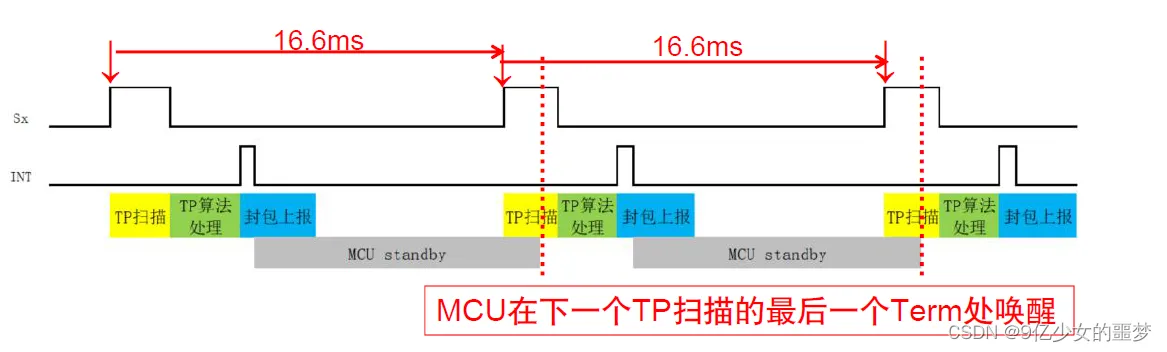

Normal模式下MCU Standby
由上图得知，在封包上报完成之后，MCU处于一个死等状态，一直等待下一次
扫描的到来，直到下一次TP扫描完成，MCU才开始运算TP算法，那么有没有办法
解决这种功耗浪费呢？

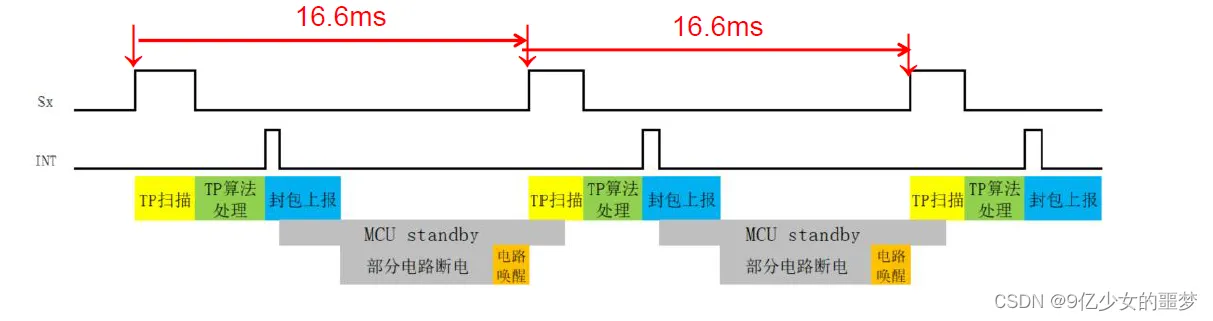

Normal模式下MCU Standby+电路断电
有上图可知，为了在normal模式下降低功耗，在做完TP算法之后
让MCU Standby，起到一定的省电作用，那还有更省电的方法吗？

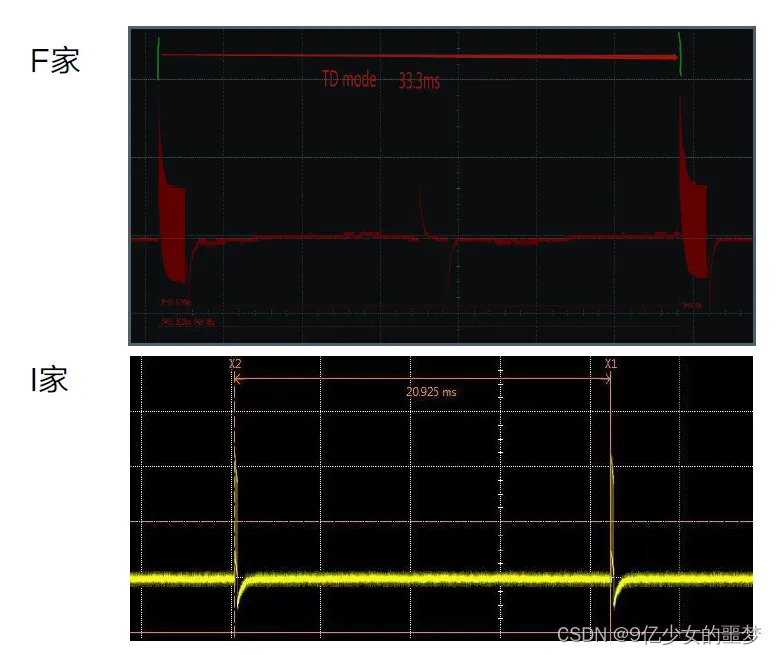

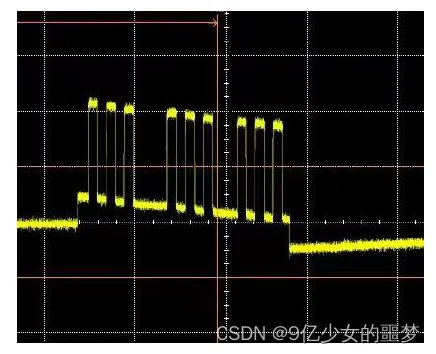

TD模式扫描波形
TD：Touch Detection
目的：在未触摸屏幕时，降低IC功耗；当检测到有容值变化，会立即在下一帧切到normal模式。

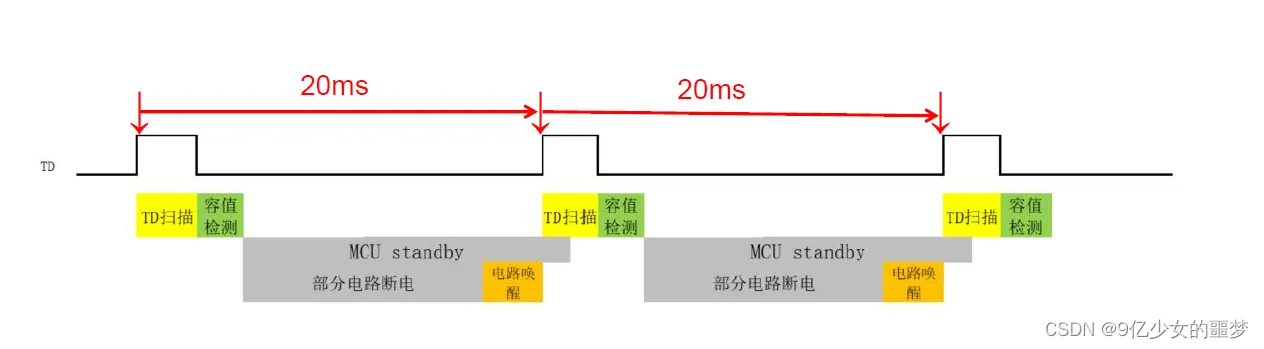

TD扫描波形与Sensor对应关系
右图为I家的TD扫描波形与Sensor动作的配合图；因TD模式存在的意义是在低功耗的情况下检测是否有容值变化，则对Sensor上容值采集不需要过于频繁，不需要过于精细，只需要保证在容值有过大变化时，能够切到Normal模式。
TD扫描波形与Sensor对应关系
