本文介绍了PCB设计中的关键走线原则，如遵循3W原则以减少电磁干扰、走线短直以降低分布电感电容影响、信号回路最小化、相邻层垂直布线、串扰控制措施以及避免自环和分支长度的管理，确保电磁兼容性和信号质量。
基本原则：

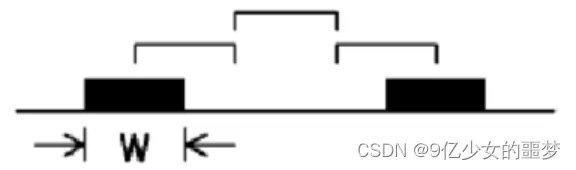

走线遵循3W原则，即：线中心到线中心的距离为3倍线宽。（可以避免两线之间发生电磁串扰。）
走线尽量短，少打过孔，少折线，不走90度折线。
走线越短越好，走线越长，带来的分布电感和分布电容值越大，这将会导致调整电路系统发生反射，振荡等。
PCB板上所有的信号传导回路最小化。包括电源回路和GND回路。
（信号由发射端经走线到接受端，之后还要回流回电源的，而一般来说地平面式作为回流层的，简单的说就是发射端---走线---接受端---地面 就是回流环路的，会向外辐射能量的，与环路的面积有关，而最小的环路就是，走线与参考地面的走线下方的回流路径 ）
相邻层的走线尽量垂直布线，有利于减少层间信号的电磁干扰。
地线，电源线要加粗。走线的宽度要求：地线 ＞ 电源线 ＞ 信号线。

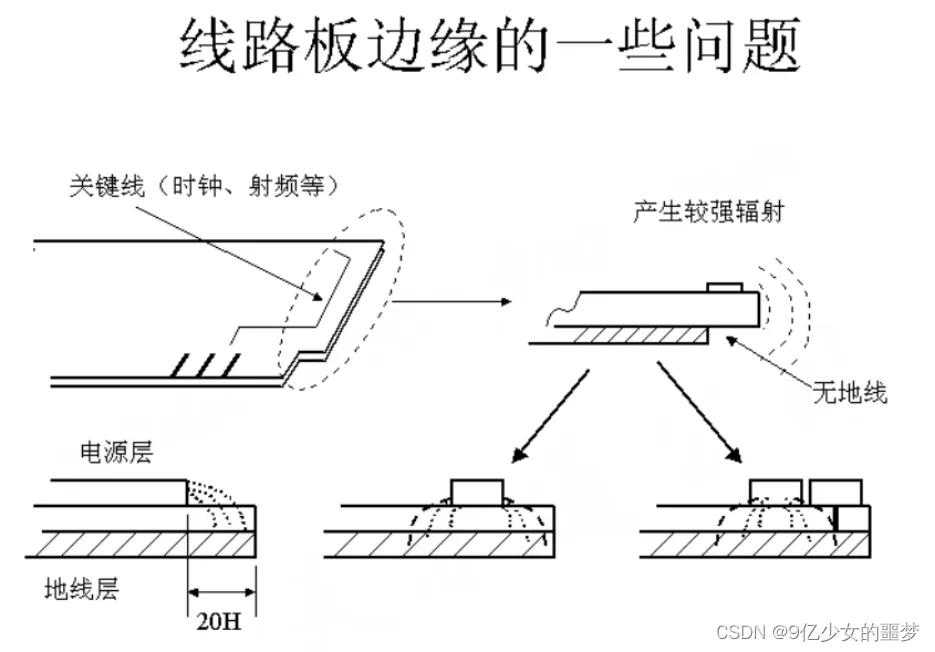

所有具有一定电压的印制板都会向空间辐射电磁能量，为减少这个效应，电源层比地层内缩 20H，H 为电源层与地层之间的距离，20H一般为3mm左右。
20H针对的是电磁兼容性。内缩20H则可以将70%电场限制在接地边沿内。
板子的边缘尽可能被GND包裹。尽量保证地平面的完整。对信号回流，EMI等有利。
走线方向控制规则
相邻层的走线方向成正交结构，避免将不同的信号线在相邻层走成同一方向，以减少不必要的层间窜扰；当由于板结构限制（如某些背板）难以避免出现该情况，特别是信号速率较高时，应考虑用地平面隔离各布线层，用地信号线隔离各信号线。
串扰控制
串扰（CrossTalk）是指PCB上不同网络之间因较长的平行布线引起的相互干扰
克服串扰的主要措施是：
加大平行布线的间距，遵循3W规则。 满足3W，可保持70%的线间电场不互相干扰。
在平行线间插入接地的隔离线。
地线回路规则

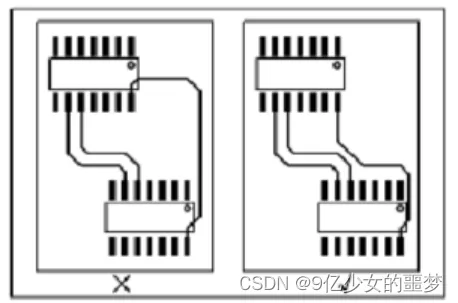

环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。针对这一规则，在地平面分割时，要考虑到地平面与 重要信号走线的分布，防止由于地平面开槽等带来的问题；在双层板设计中，在为电源留下足够空间的情况下，应该将留下的部分用参考地填充，且增加一些必要的过孔，将双面信号有效连接起来，对一些关键信号尽量采用地线隔离，对一些频率较高的设计，需特别考虑其地平面信号回路问题

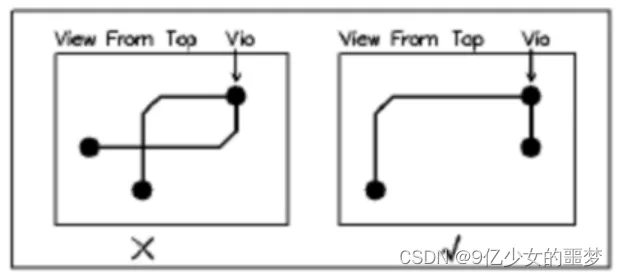

走线闭环检查规则
防止信号线在不同层间形成自环。在多层板设计中容易发生此类问题，自环将引起辐射干扰。

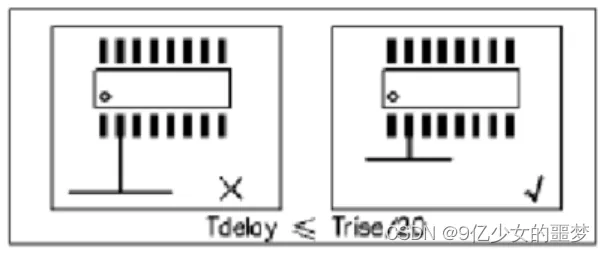

分支长度控制规则
