💥1 概述

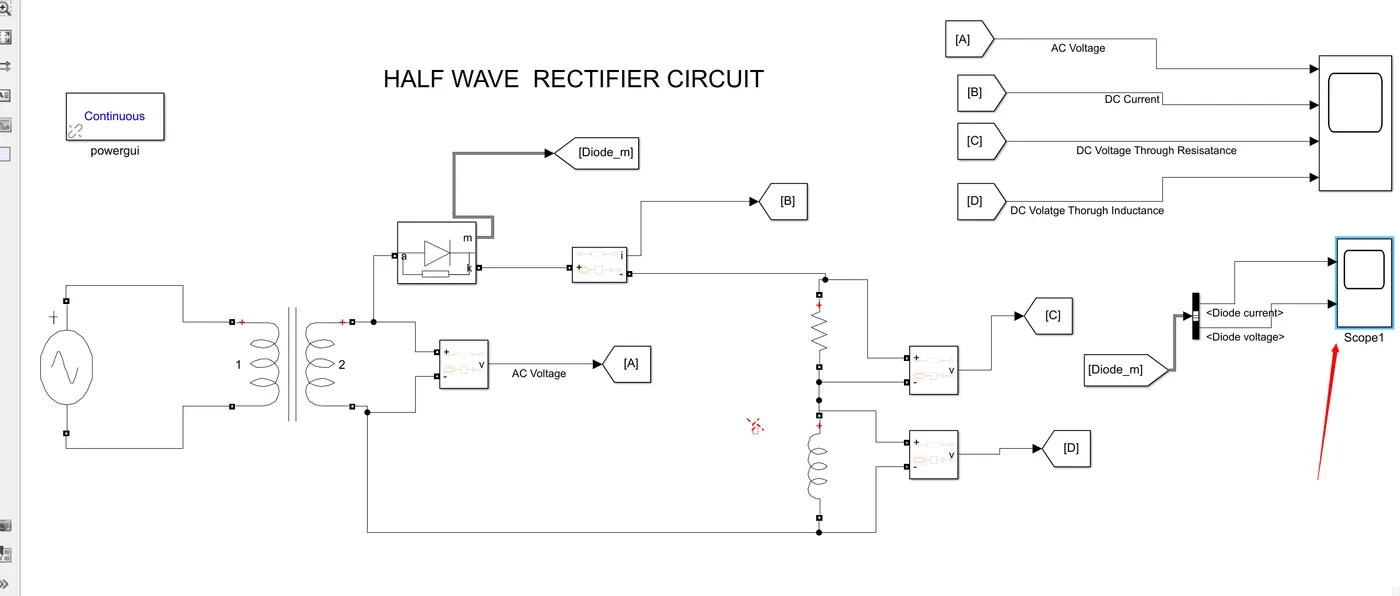

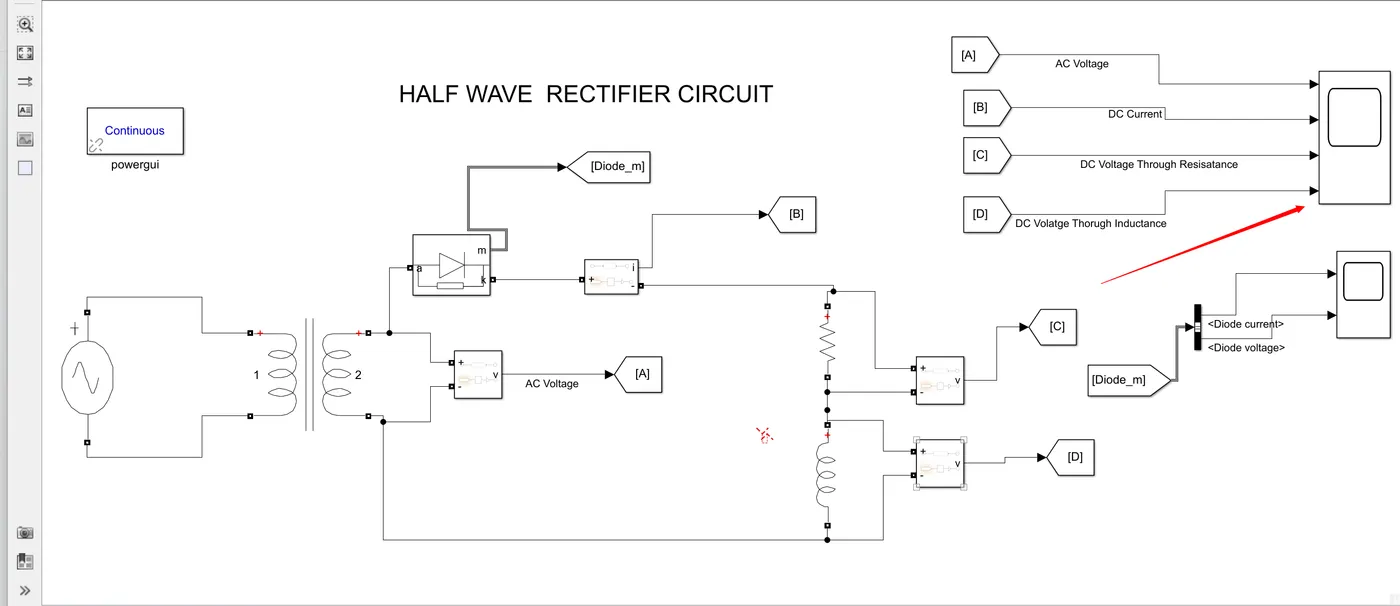

半波整流电路，模拟半波整流电路并在示波器上检查其输出。在这个Simulink文件中，我们创建了一个基本的半波整流电路来分析输出，并观察交流电流变成脉动直流电流的变化。
半波整流电路是一种简单而常见的电子电路，用于将交流信号转换为单向的直流信号。在示波器上检查其输出可以帮助我们理解电路的工作原理和性能。以下是一个简单的半波整流电路示例：
```plaintext
+ -------> Output
|
|
___ | Load (R)
| | |
| |------|-------> Ground
|___| |
Diode |
|
_|_
/ \
\_/
|
|
Input AC Signal
```
这是一个基本的半波整流电路，由一个二极管（Diode）和负载电阻（Load）组成。当输入信号为正半周时，二极管导通，输出信号跟随输入信号；而当输入信号为负半周时，二极管截止，输出信号为零。
要模拟这个电路并在示波器上检查其输出，你需要：
1. 使用示波器接入电路：将示波器的探头一个端子连接到负载电阻（Load）的一端，另一个端子连接到电路的地（Ground）。
2. 施加交流输入信号：可以使用信号发生器或其他电路产生一个交流信号作为电路的输入。
3. 观察示波器上的输出信号：启动示波器并调整其设置，以便正确显示输出信号。你应该能够看到输入信号的正半周被保留，而负半周被截断，即半波整流的效果。
4. 调整输入信号的频率和幅度：可以尝试不同频率和幅度的输入信号，观察输出信号的变化。
通过在示波器上检查输出信号，你可以更好地理解半波整流电路的行为，并验证其是否按预期工作。
半波整流电路模拟与示波器输出观察研究
一、引言
半波整流电路是电子电路中一种基础的整流方式，其核心功能是将交流电转换为脉动直流电。该电路凭借结构简单、成本低廉的特点，在信号解调、峰值检测等场景中仍有重要应用。本文通过模拟实验，系统研究半波整流电路的工作原理，并利用示波器观察其输出特性，为电路设计与优化提供理论依据。
二、半波整流电路原理
2.1 基本结构
半波整流电路由二极管、负载电阻和交流电源构成。二极管作为核心元件，利用其单向导电性实现整流功能。当交流电压处于正半周时，二极管导通，电流流经负载电阻；负半周时，二极管截止，负载电流为零。通过变压器可调整输入电压幅值，适应不同应用需求。
2.2 工作过程
- 正半周导通：交流电压正半周时，二极管正向偏置，形成闭合回路。负载电阻两端电压随输入电压同步变化，输出波形为正弦波正半周。
- 负半周截止：交流电压负半周时，二极管反向偏置，电路处于开路状态。负载电阻无电流通过，输出电压为零。
- 输出特性：最终输出为脉动直流电，其频率与输入交流电相同，幅值为输入电压峰值减去二极管导通压降。
2.3 关键参数
- 效率：理论效率为40.6%，实际效率受二极管压降和负载特性影响。
- 纹波系数：输出电压中交流分量与直流分量的比值，半波整流纹波系数为1.21，需通过滤波电路降低。
- 峰值反向电压（PIV）：二极管承受的最大反向电压，需大于输入电压峰值以确保安全。
三、实验设计
3.1 实验目的
- 验证半波整流电路的工作原理。
- 观察不同输入条件下输出波形特征。
- 分析二极管参数对电路性能的影响。
3.2 实验设备
- 信号发生器：提供可调频率和幅值的交流信号。
- 示波器：双通道，带宽≥100MHz，用于观察输入输出波形。
- 二极管：1N4007（普通整流）或肖特基二极管（高速开关）。
- 负载电阻：可调范围100Ω-1kΩ。
- 变压器：可选，用于调整输入电压幅值。
3.3 实验步骤
- 电路搭建：
- 按图1连接电路，确保二极管极性正确。
- 接入信号发生器，设置初始频率为1kHz，幅值为5V（峰峰值）。
- 波形观察：
- 启动示波器，调整时基和幅值刻度，使输入输出波形清晰显示。
- 记录正半周导通、负半周截止的波形特征。
- 参数调整：
- 改变输入频率（100Hz-10kHz），观察高频下二极管开关特性对输出的影响。
- 替换不同型号二极管，比较导通压降和反向恢复时间对波形的影响。
- 调整负载电阻，分析负载变化对输出电压和电流的影响。
四、实验结果与分析
4.1 典型波形
- 输入波形：标准正弦波，频率1kHz，幅值5V（峰峰值）。
- 输出波形：
- 正半周：波形与输入正半周一致，幅值约为4.3V（扣除二极管0.7V压降）。
- 负半周：输出为零，形成脉动直流电。
- 纹波特征：输出电压波动明显，纹波频率与输入频率相同。
4.2 参数影响
- 频率影响：
- 低频（100Hz）时，二极管开关特性对波形影响较小，输出接近理想半波整流。
- 高频（10kHz）时，二极管反向恢复时间导致负半周出现微小过冲（如图2所示），需选用肖特基二极管改善。
- 二极管类型：
- 1N4007：导通压降0.7V，反向恢复时间2μs，适合低频应用。
- 肖特基二极管：导通压降0.3V，反向恢复时间10ns，高频性能优异。
- 负载电阻：
- 负载电阻增大时，输出电压幅值升高，但纹波幅度增大。
- 负载电阻减小时，输出电流增大，二极管功耗增加，需注意散热设计。
4.3 误差分析
- 二极管非理想特性：导通压降和反向恢复时间导致输出电压幅值降低和波形畸变。
- 示波器测量误差：探头带宽限制和接地回路干扰可能引入噪声。
- 实验环境：温度变化影响二极管参数，需在恒温条件下进行精密测量。
五、应用与优化
5.1 典型应用
- 信号解调：在调幅（AM）收音机中，半波整流电路用于提取音频信号。
- 峰值检测：通过并联电容可构成简单峰值检测器，用于电压监测。
- 电源适配：低成本电源设计中，半波整流结合滤波电路可为简单负载供电。
5.2 优化方向
- 效率提升：采用同步整流技术，用MOSFET替代二极管，降低导通压降。
- 纹波抑制：增加LC滤波电路，将纹波系数降低至0.01以下。
- 高频适配：选用超快恢复二极管，适应MHz级开关电源需求。
六、结论
本实验通过模拟半波整流电路，验证了其将交流电转换为脉动直流电的基本原理。实验表明，二极管参数、输入频率和负载特性对输出波形有显著影响。在低频、小功率场景中，半波整流电路具有成本低、结构简单的优势；但在高频、大功率应用中，需通过器件选型和电路优化解决效率与纹波问题。未来研究可进一步探索半波整流在新能源领域的创新应用，如光伏发电系统的简易整流模块设计。

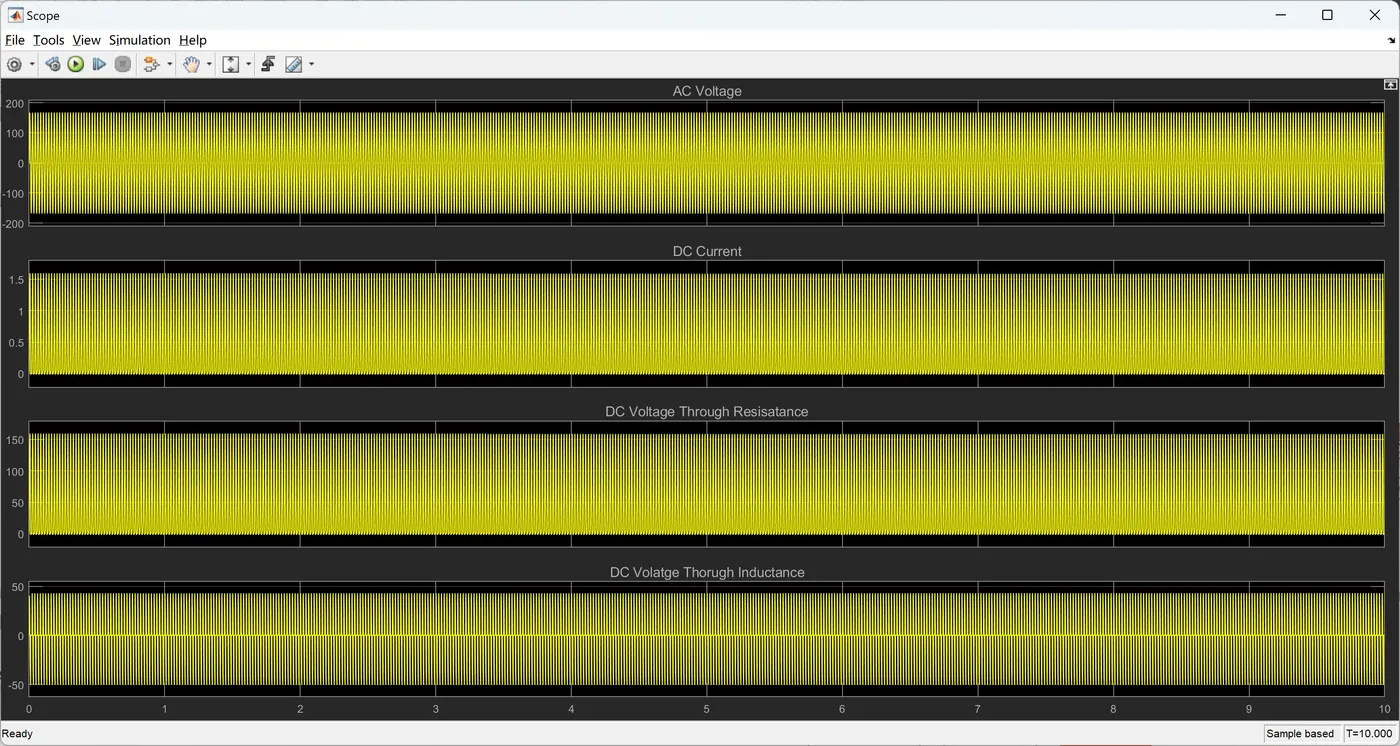

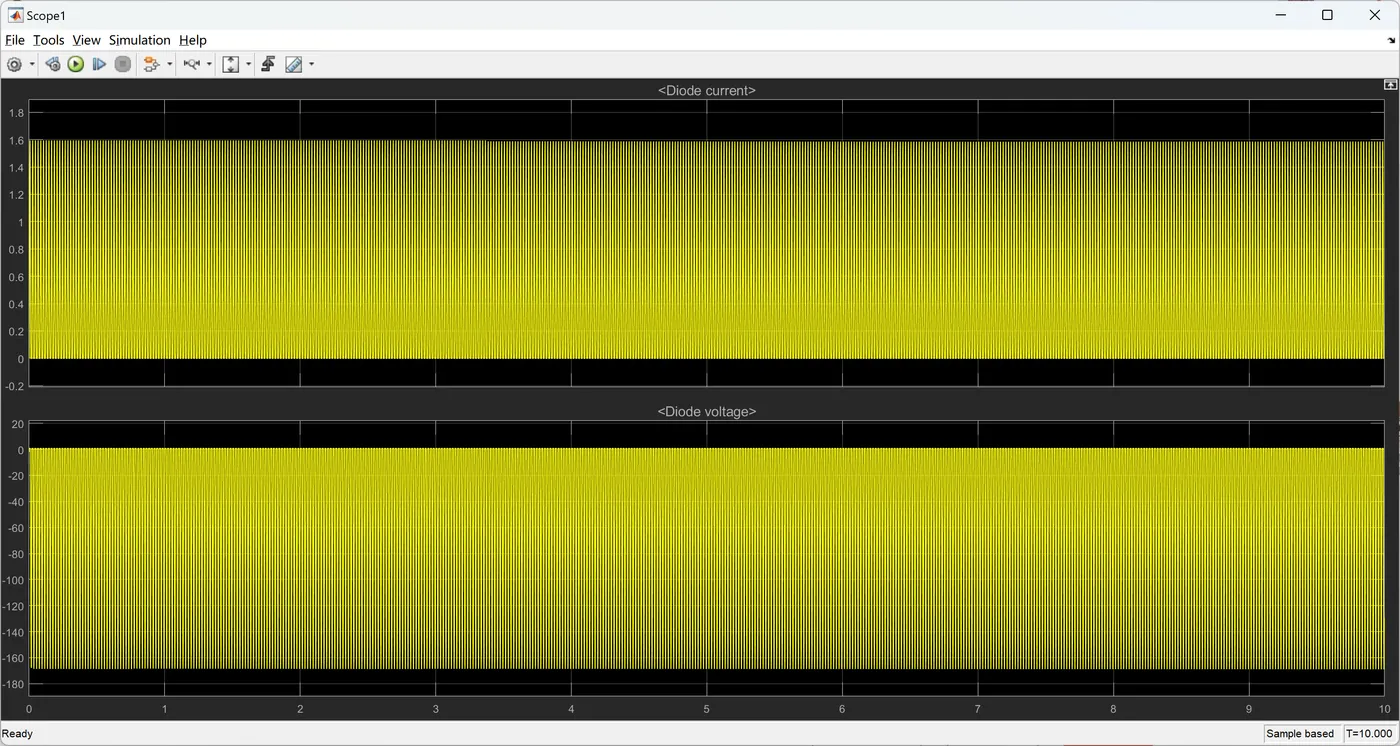

📚2 运行结果
