如何使用 Spring Boot Prometheus Grafana 来打造可视化监控？

一、背景

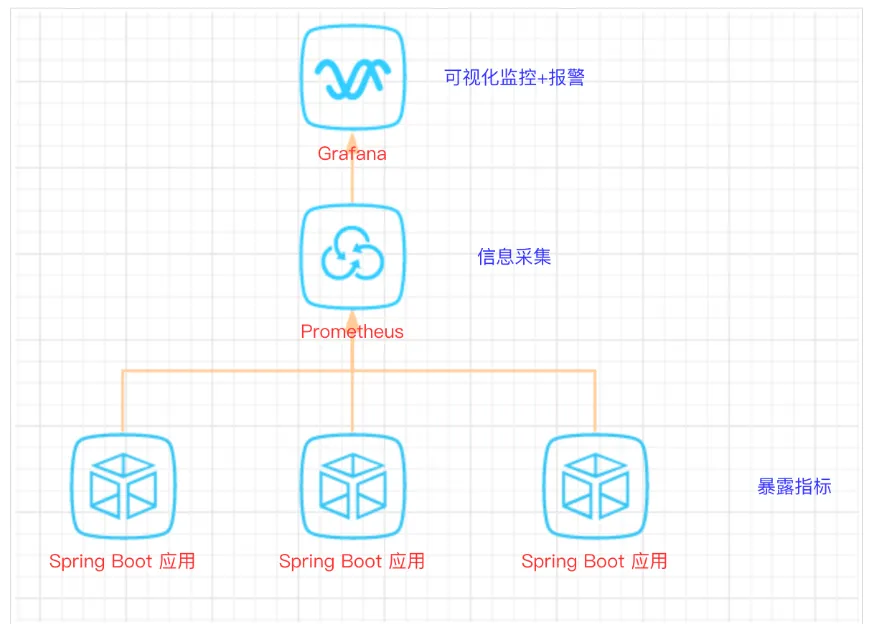

SpringBoot的应用监控方案比较多，SpringBoot+Prometheus+Grafana是目前比较常用的方案之一。它们三者之间的关系大概如下图：

二、开发SpringBoot应用

首先，创建一个SpringBoot项目，pom文件如下：

1. <dependency>
2.  <groupId>org.springframework.boot</groupId>
3.  <artifactId>spring-boot-starter-actuator</artifactId>
4. </dependency>
5. <dependency>
6.  <groupId>org.springframework.boot</groupId>
7.  <artifactId>spring-boot-starter-web</artifactId>
8. </dependency>
10. <dependency>
11.  <groupId>org.projectlombok</groupId>
12.  <artifactId>lombok</artifactId>
13.  <optional>true</optional>
14. </dependency>
16. <!-- https://mvnrepository.com/artifact/io.prometheus/simpleclient_spring_boot -->
17. <dependency>
18.  <groupId>io.prometheus</groupId>
19.  <artifactId>simpleclient_spring_boot</artifactId>
20.  <version>0.8.1</version>
21. </dependency>
23. <dependency>
24.  <groupId>org.springframework.boot</groupId>
25.  <artifactId>spring-boot-starter-security</artifactId>
26. </dependency>

注意： 这里的SpringBoot版本是1.5.7.RELEASE，之所以不用最新的2.X是因为最新的simpleclient_spring_boot只支持1.5.X，不确定2.X版本的能否支持。

MonitorDemoApplication启动类增加注解

1. import io.prometheus.client.spring.boot.EnablePrometheusEndpoint;
2. import io.prometheus.client.spring.boot.EnableSpringBootMetricsCollector;
3. import org.springframework.boot.SpringApplication;
4. import org.springframework.boot.autoconfigure.SpringBootApplication;
5. @EnablePrometheusEndpoint
6. @EnableSpringBootMetricsCollector
7. @SpringBootApplication
8. public class MonitorDemoApplication {
10.    public static void main(String[] args) {
11.        SpringApplication.run(MonitorDemoApplication.class, args);
12.    }
14. }

配置文件application.yml

1. server:
2.  port: 8848
3. spring:
4.  application:
5.    name: monitor-demo
7. security:
8.  user:
9.    name: admin
10.    password: 1234
11.  basic:
12.    enabled: true
13.    # 安全路径列表，逗号分隔，此处只针对/admin路径进行认证
14.    path: /admin
16. # actuator暴露接口的前缀
17. management:
18.  context-path: /admin
19.  # actuator暴露接口使用的端口，为了和api接口使用的端口进行分离
20.  port: 8888
21.  security:
22.    enabled: true
23.    roles: SUPERUSER

测试代码TestController

1. @RequestMapping("/heap/test")
2. @RestController
3. public class TestController {
5.    public static final Map<String, Object> map = new ConcurrentHashMap<>();
7.    @RequestMapping("")
8.    public String testHeapUsed() {
9.        for (int i = 0; i < 10000000; i++) {
10.            map.put(i + "", new Object());
11.        }
12.        return "ok";
13.    }
14. }

这里的逻辑就是在请求这个接口后，创建大量对象保存到map中增加堆内存使用量，方便后面测试邮件报警。

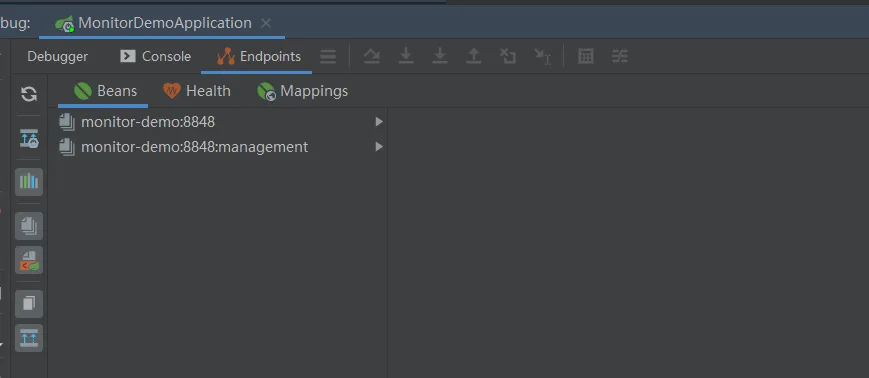

启动项目后，可以在IDEA中看到有很多Endpoints，如图：

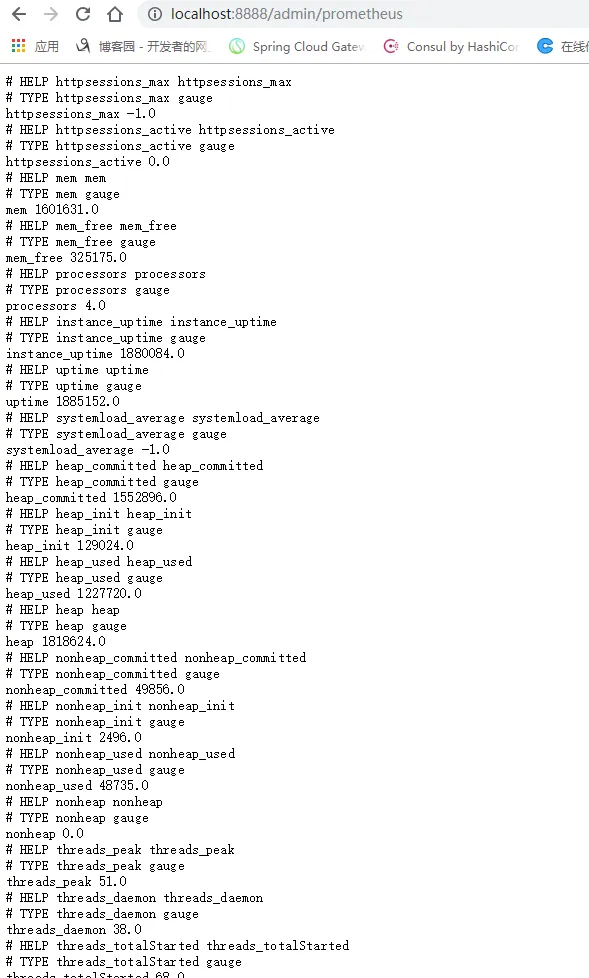

启动完毕，访问http://localhost:8888/admin/prometheus就可以看到服务暴露的那些监控指标了。

注意：由于开启了安全认证，所以访问这个URL的需要提示输入账号/密码，如果提示404请检查下请求地址是否正确，如果不设置management.context-path则默认地址是http://ip:port/prometheus

三、安装Prometheus

下载地址https://prometheus.io/download/，本文下载的是Windows版本prometheus-2.17.2.windows-amd64.tar.gz。

解压后修改prometheus.yml文件，配置数据采集的目标信息。

1. scrape_configs:
2.  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
3.  # - job_name: 'prometheus'
5.    # metrics_path defaults to '/metrics'
6.    # scheme defaults to 'http'.
8.    # static_configs:
9.    # - targets: ['localhost:9090']
10.  - job_name: 'monitor-demo'
11.    scrape_interval: 5s # 刮取的时间间隔
12.    scrape_timeout: 5s
13.    metrics_path: /admin/prometheus
14.    scheme: http
15.    basic_auth: #认证信息
16.      username: admin
17.      password: 1234
18.    static_configs:
19.      - targets:
20.        - 127.0.0.1:8888  #此处填写 Spring Boot 应用的 IP + 端口号

更多配置信息请查看官方文档。

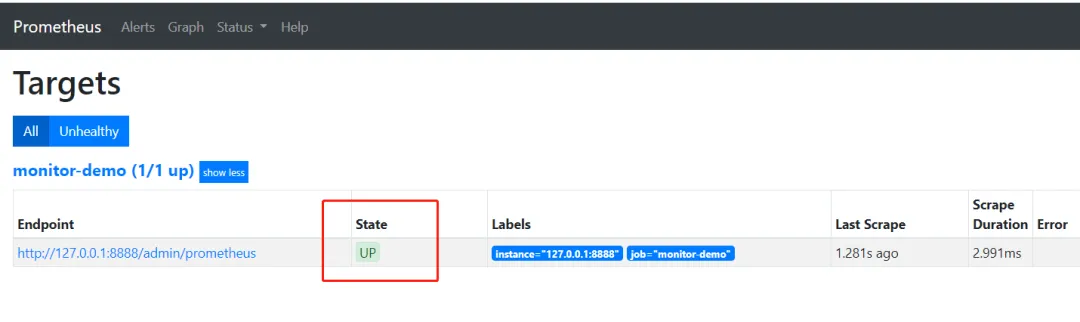

现在可以启动Prometheus了，命令行输入：prometheus.exe --config.file=prometheus.yml 访问http://localhost:9090/targets，查看Spring Boot采集状态是否正常。

采集目标信息

四、安装Grafana

下载地址https://grafana.com/grafana/download，这里用到的是Windows版本grafana-6.3.3.windows-amd64.zip。

解压后运行bin目录下的grafana-server.exe启动，游览器访问http://localhost:3000即可看到登录页面，默认账号密码是admin/admin。

现在开始创建自己的可视化监控面板。

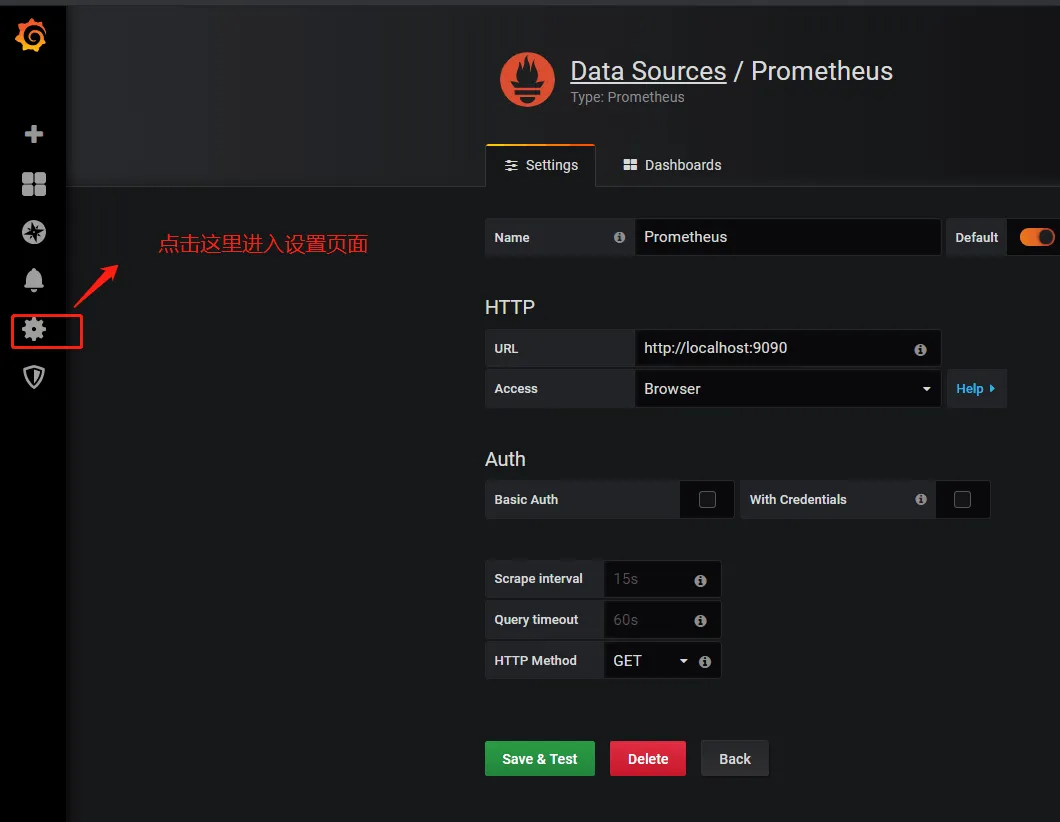

1.设置数据源

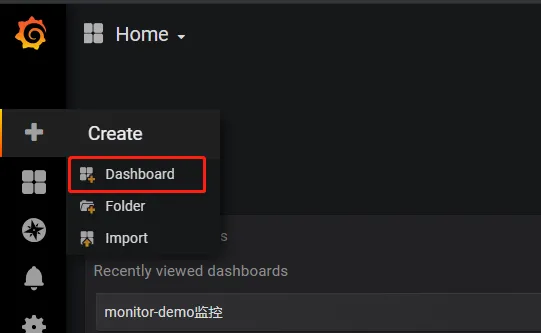

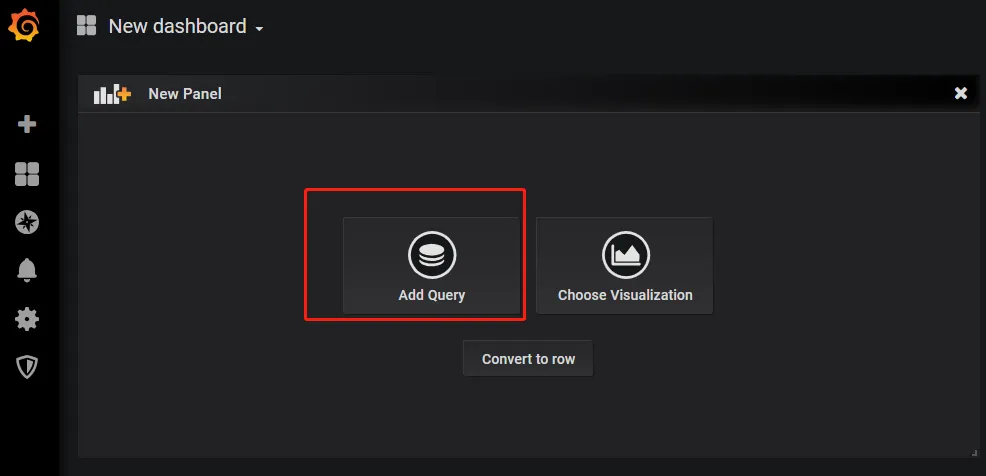

2. 创建一个Dashboard

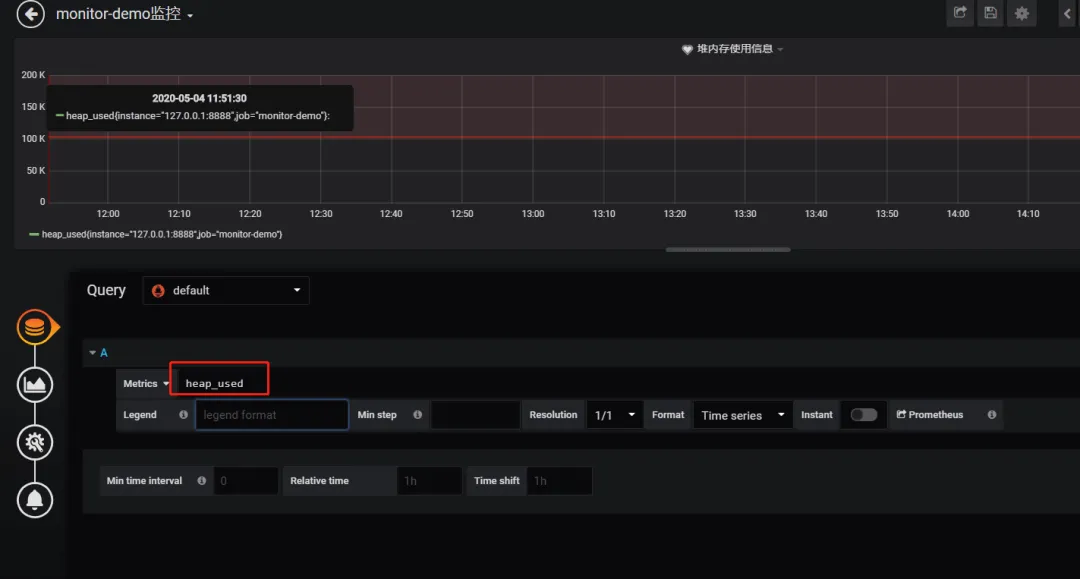

3. 填写采集的指标点

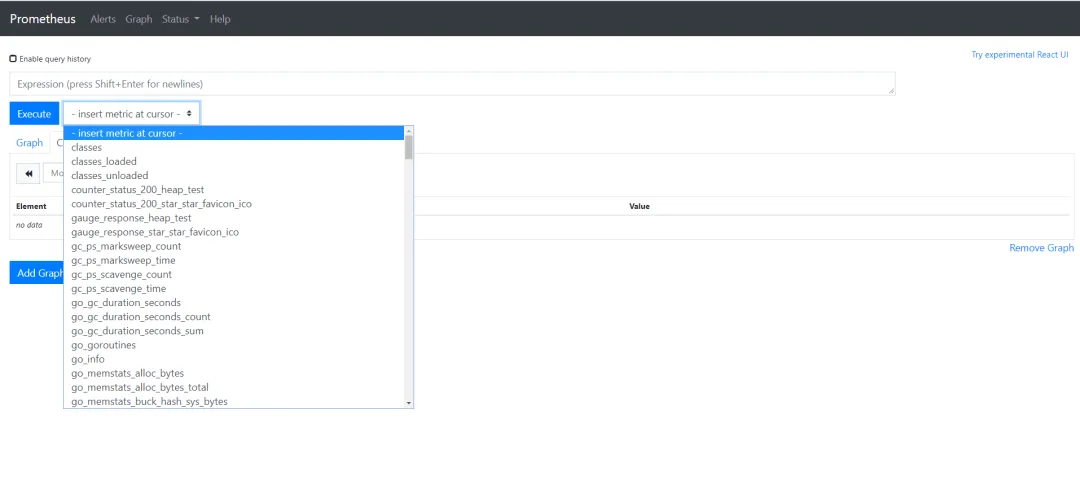

注意： 这里的指标点不能随便填，必须是已有的可以在 Prometheus看到。

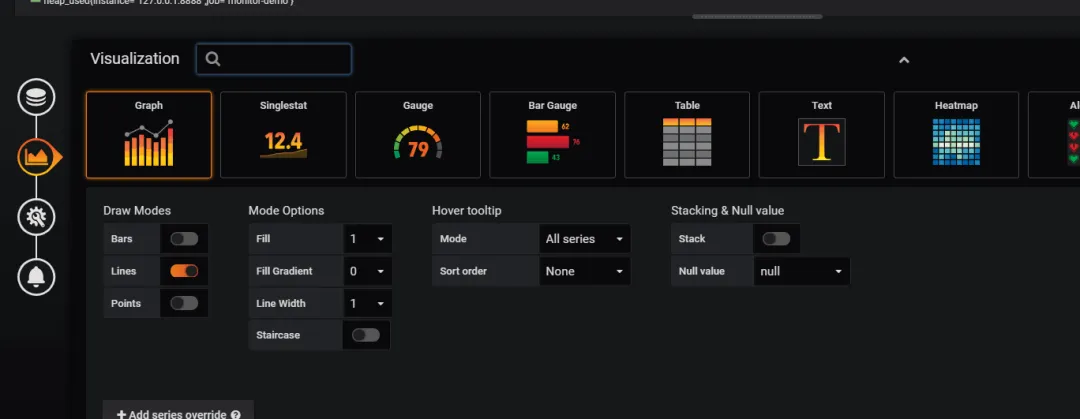

4.选择图表样式

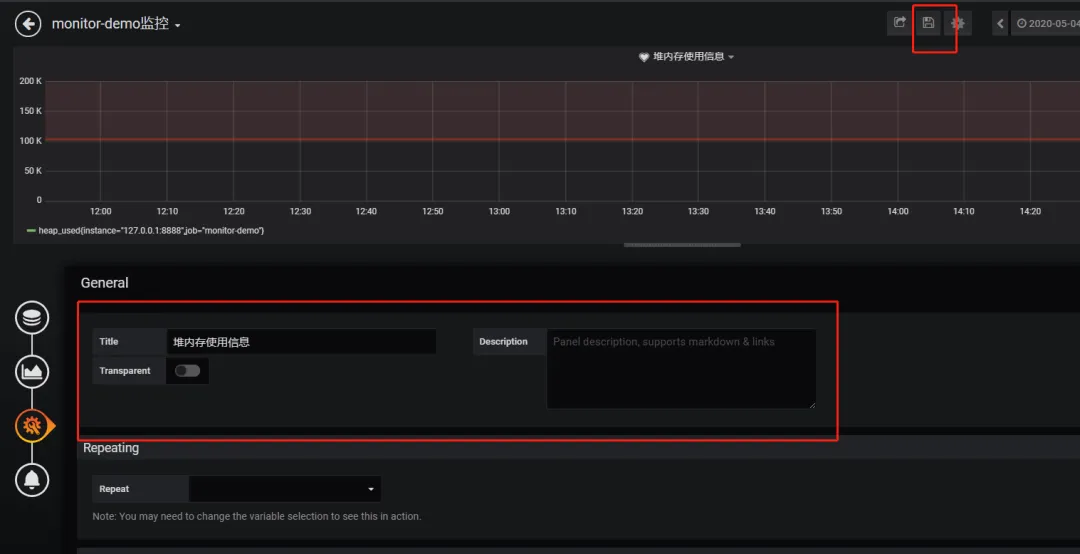

5.填写标题描述

最后点击右上角的保存，输入Dashboad的名称即可。

Tips: 这里的图表布局是可以用鼠标拖动的

五、添加邮件报警

在实际项目中当监控的某的个指标超过阈值（比如CPU使用率过高），希望监控系统自动通过短信、钉钉和邮件等方式报警及时通知运维人员，Grafana就支持该功能。

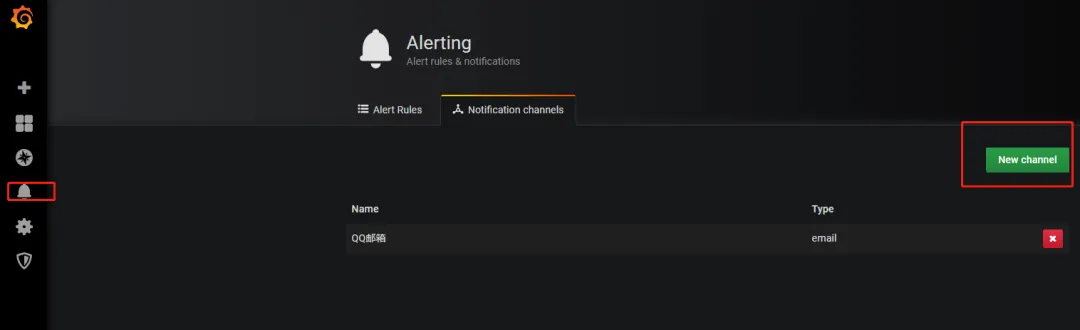

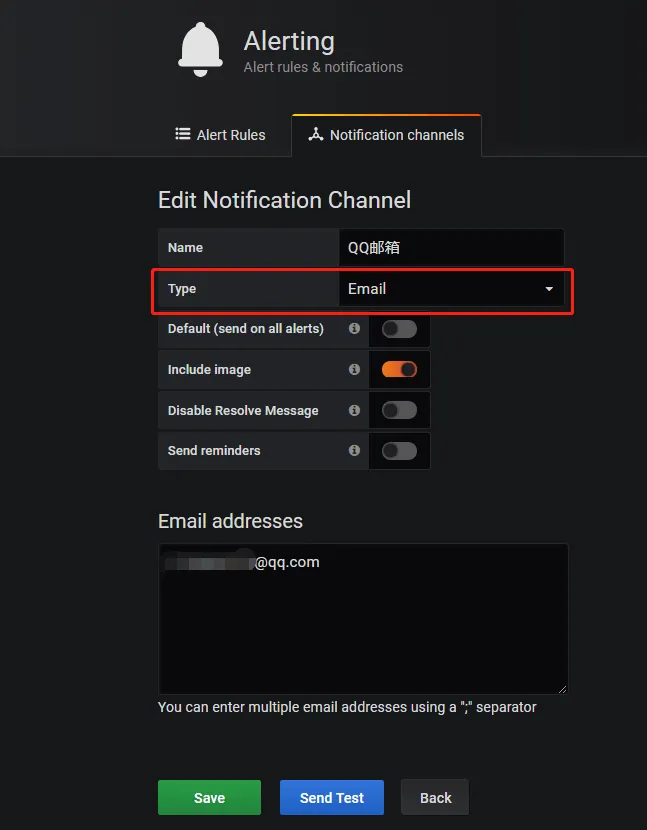

第一步： 点击[Alerting]——>[Notification channels]添加通知通道

这里的Type有很多选项，包括webhook、钉钉等，这里以邮件为例。

第二步： 邮箱配置

Grafana默认使用conf目录下defaults.ini作为配置文件运行，根据官方的建议不要更改defaults.ini而是在同级目录下新建一个配置文件custom.ini。以腾讯企业邮箱为例，配置如下：

1. #################################### SMTP / Emailing #####################
2. [smtp]
3. enabled = true
4. host = smtp.exmail.qq.com:465
5. user = xxxx@ininin.com
6. # If the password contains # or ; you have to wrap it with triple quotes. Ex """#password;"""
7. password = XXX
8. cert_file =
9. key_file =
10. skip_verify = true
11. from_address = xxxx@ininin.com
12. from_name = Grafana
13. ehlo_identity = ininin.com

然后需要重启Grafana，命令grafana-server.exe -config=E:\file\grafana-6.3.3\conf\custom.ini

第三步： 为指标添加alert

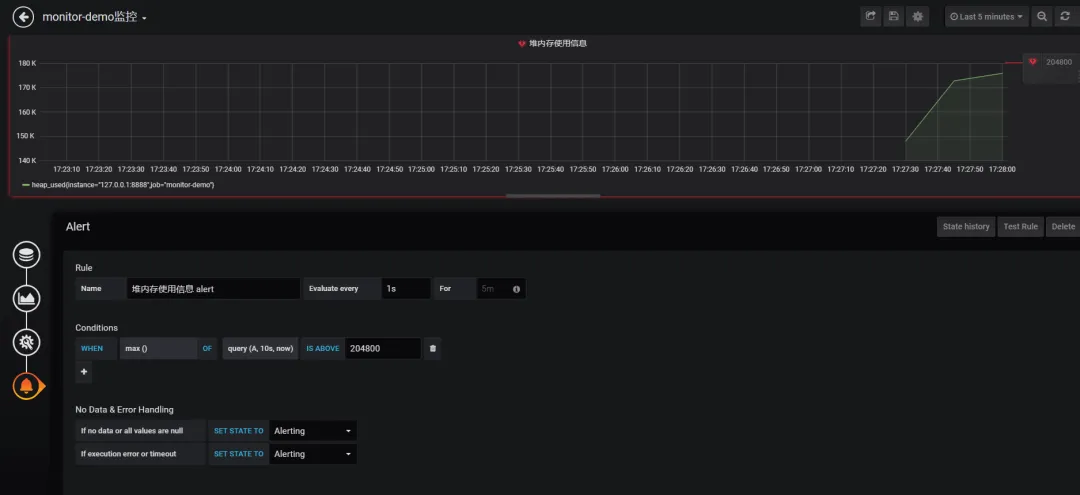

配置预警规则

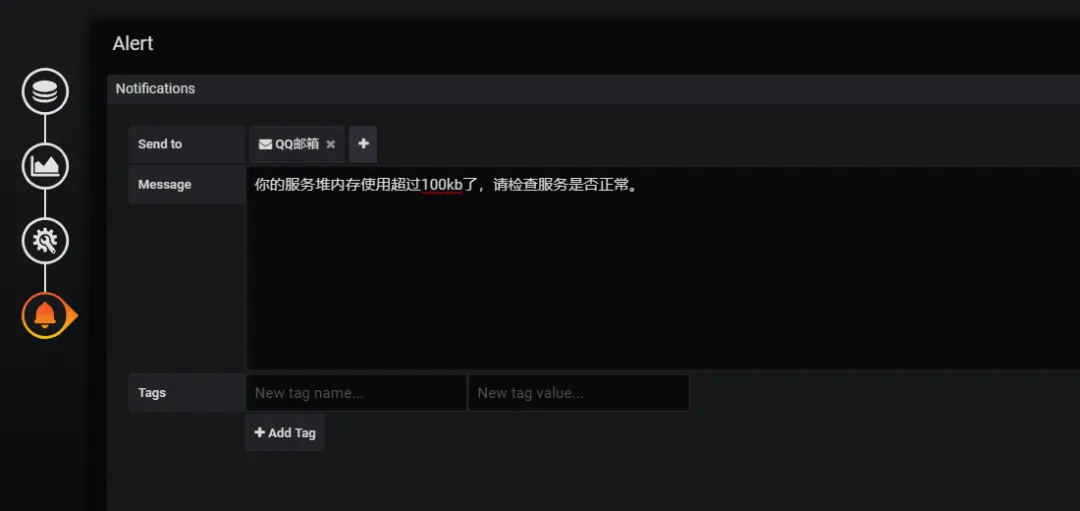

配置通知方式和信息

Evaluate every 表示检测评率，这里为了测试效果，改为1秒 For 如果警报规则配置了For，并且查询违反了配置的阈值，那么它将首先从OK变为Pending。从OK到Pending Grafana不会发送任何通知。一旦警报规则的触发时间超过持续时间，它将更改为Alerting并发送警报通知。 Conditions when 表示什么时间，of 表示条件，is above 表示触发值 同时，设置了is above后会有一条红线。 If no data or all values are null 如果没有数据或所有值都为空，这里选择触发报警 If execution error or timeout 如果执行错误或超时，这里选择触发报警

注意： 下一次触发，比如10秒后，它不会再次触发，防止报警风暴产生！

第四步： 测试

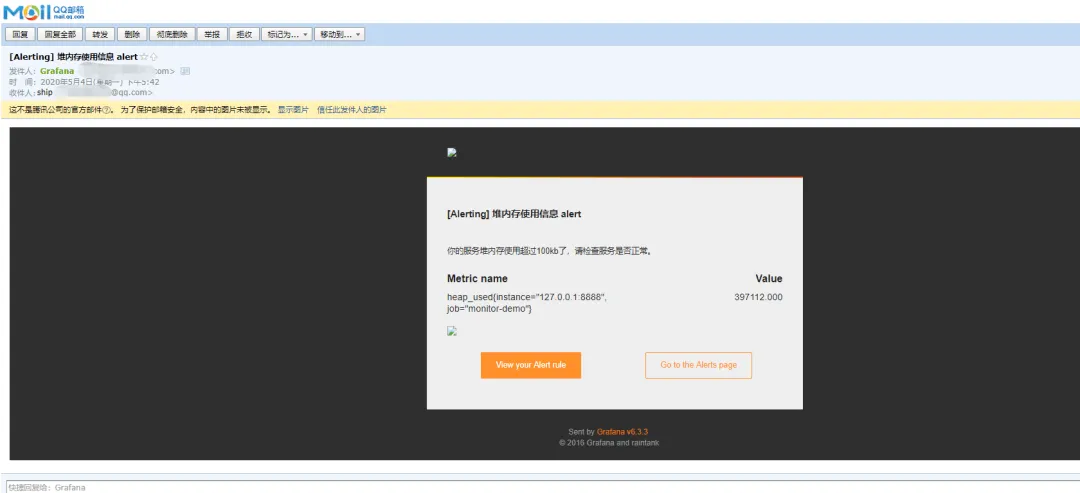

请求http://localhost:8848/heap/test接口后，内存升高大于设置的阈值，然后就收到报警邮件。
