今天给大家介绍的产品是LED Driver，这属于电源管理类芯片，一般分为恒流驱动与恒压驱动，但是常见的就是恒流驱动，能够保持产品在驱动中提供恒定且稳定的电流。
基本概述
TM1629是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
特性解析
- 采用CMOS工艺
- 显示模式16 段×8 位
- 最大支持矩阵按键8×4
辉度调节电路（占空比8级可调）
串行接口（CLK,STB,DIN,DOUT）
振荡方式：内置RC振荡
内置上电复位电路
内置数据锁存电路
抗干扰能力强
内置针对LED反偏漏电导致暗亮问题优化电路
封装形式：LQFP44

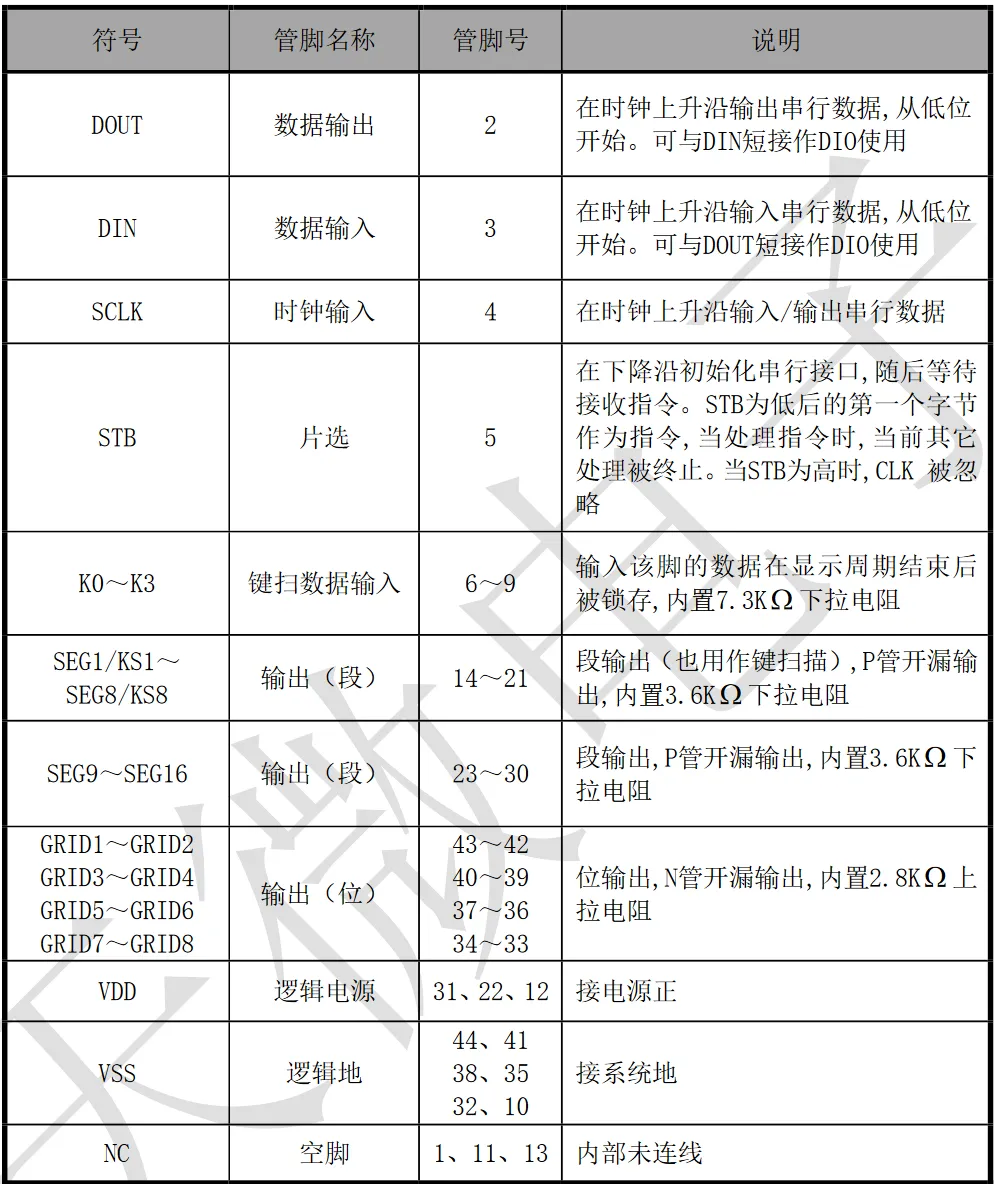

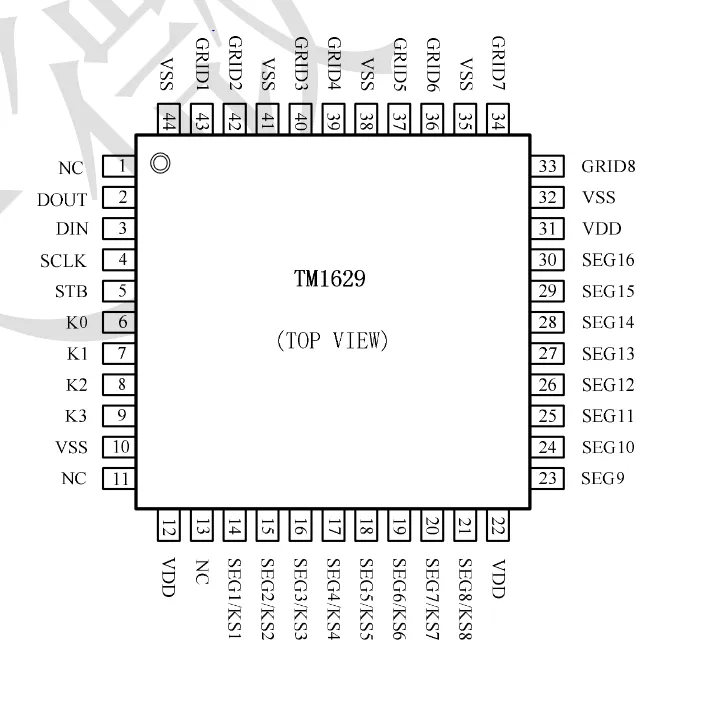

引脚说明
1、建议客户在使用时将DIN、DOUT短接在一起作为DIO使用。
2、DOUT口输出数据时为N管开漏输出,在读键的时候需要外接1K-10K的上拉电阻。本公司推荐10K的上拉电阻。DOUT在时钟的下降沿控制N管的动作,此时读数时不稳定, 在上升沿读出数据才稳定。

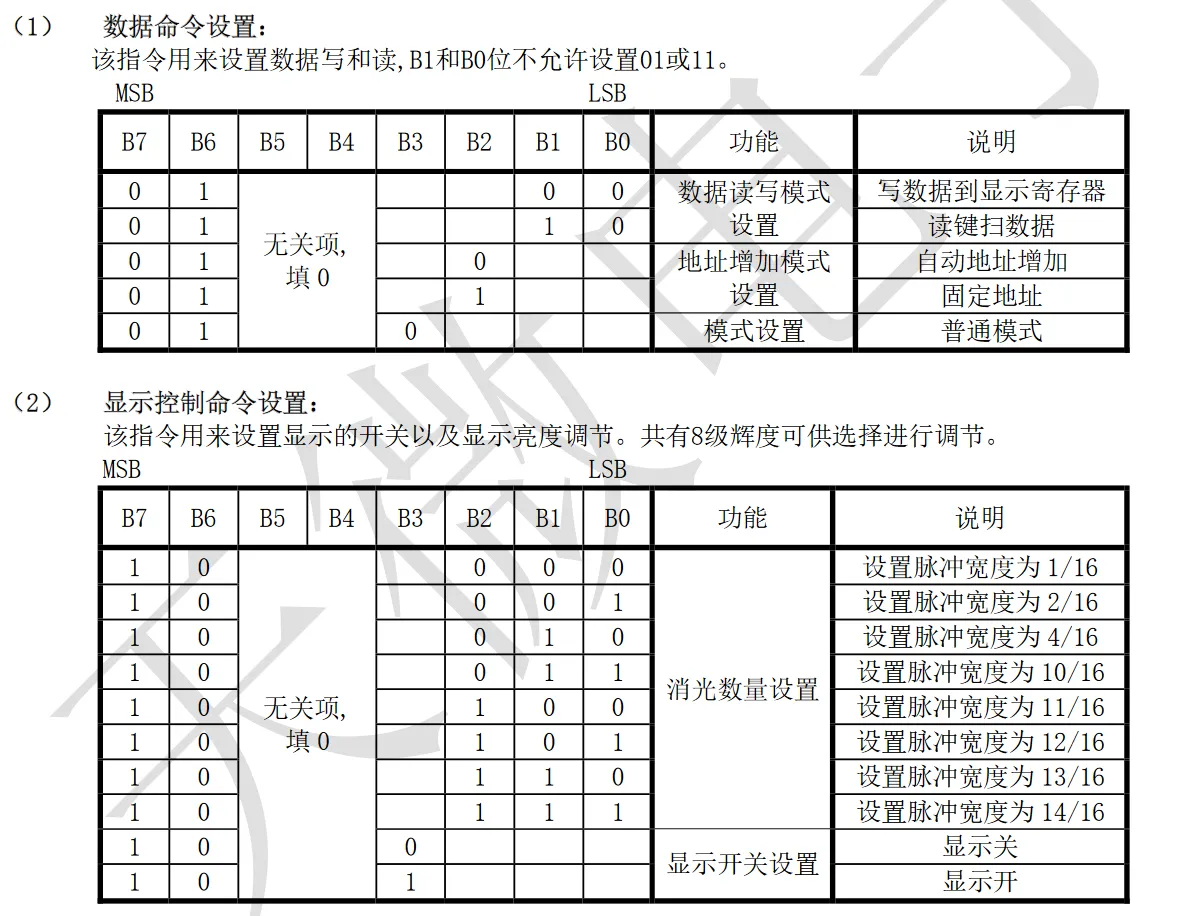

基本的指令说明
指令用来设置显示模式和LED驱动器的状态。

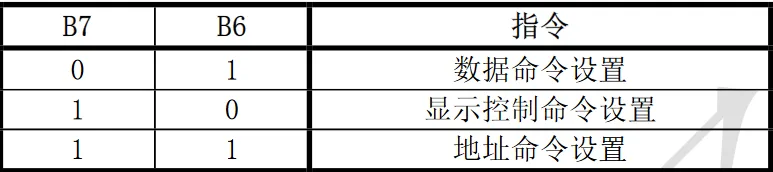

在STB下降沿后由DIN输入的第一个字节作为指令。经过译码,取最高B7、B6两位比特位以区别不同的指令。
如果在指令或数据传输时STB被置为高电平,串行通讯被初始化,并且正在传送的指令或数据无效（之前传送
的指令或数据保持有效）。

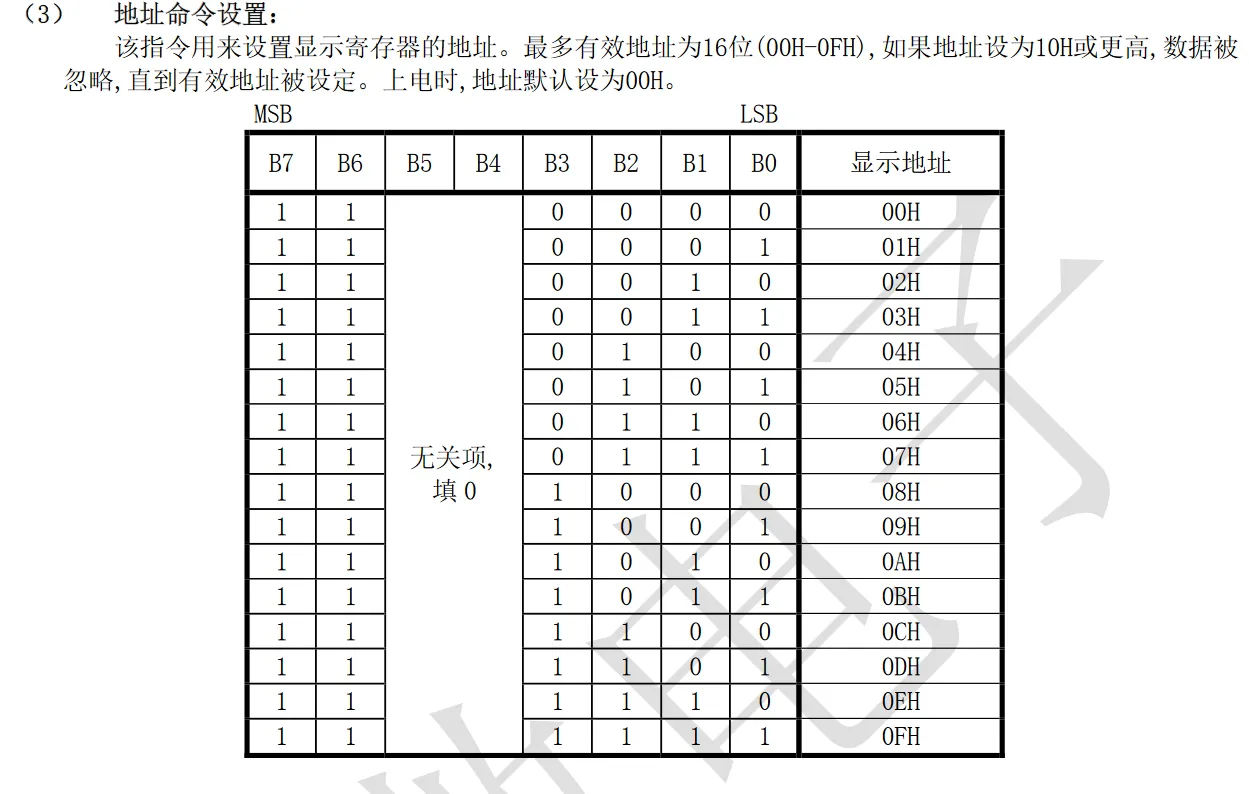

显示寄存器地址
该寄存器存储通过串行接口接收从外部器件传送到TM1629的数据,最多有效地址从00H-0FH共16字节单元,
分别与芯片SEG和GRID管脚对应,具体分配如图(2)：
写LED显示数据的时候,按照从显示地址从低位到高位,从数据字节的低位到高位操作。
芯片显示寄存器在上电瞬间其内部保存的值可能是随机不确定的,此时客户直接发送开屏命令,将有可能出现显示乱码。所以我司建议客户对显示寄存器进行一次上电清零操作,即上电后向16位显存地址
（00H-0FH）中全部写入数据0x00。

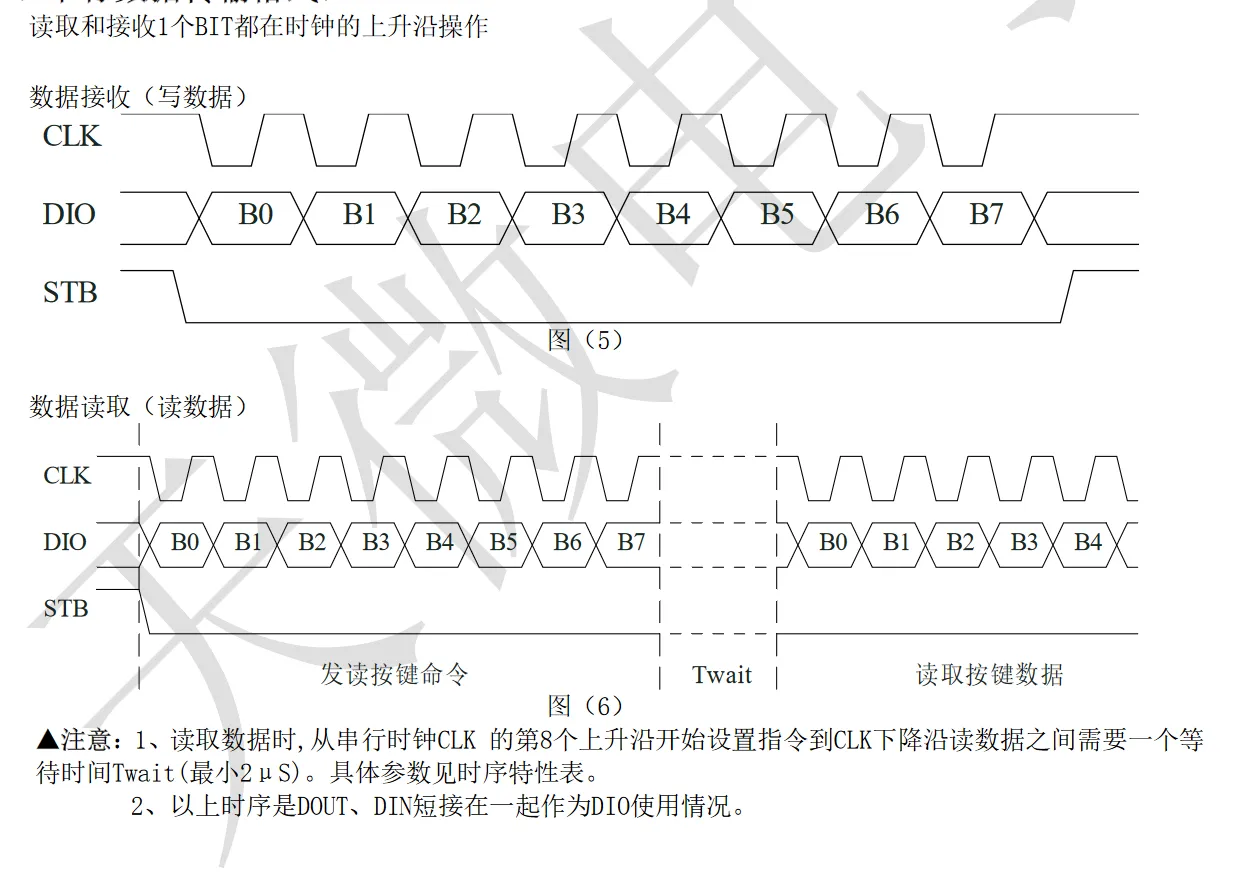

串行数据传输格式
应用时串行数据的传输

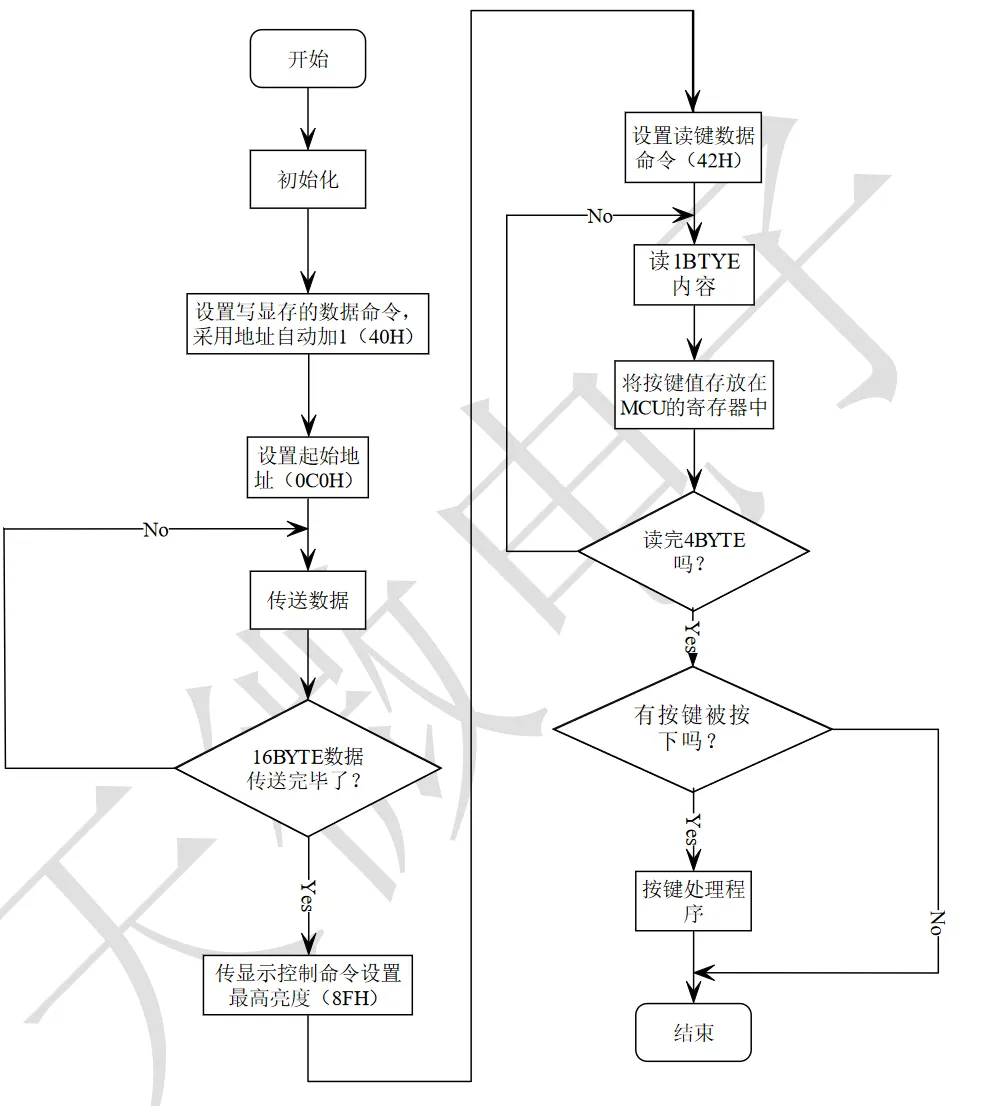

采用地址自动加一和固定地址方式的程序设计流程图：

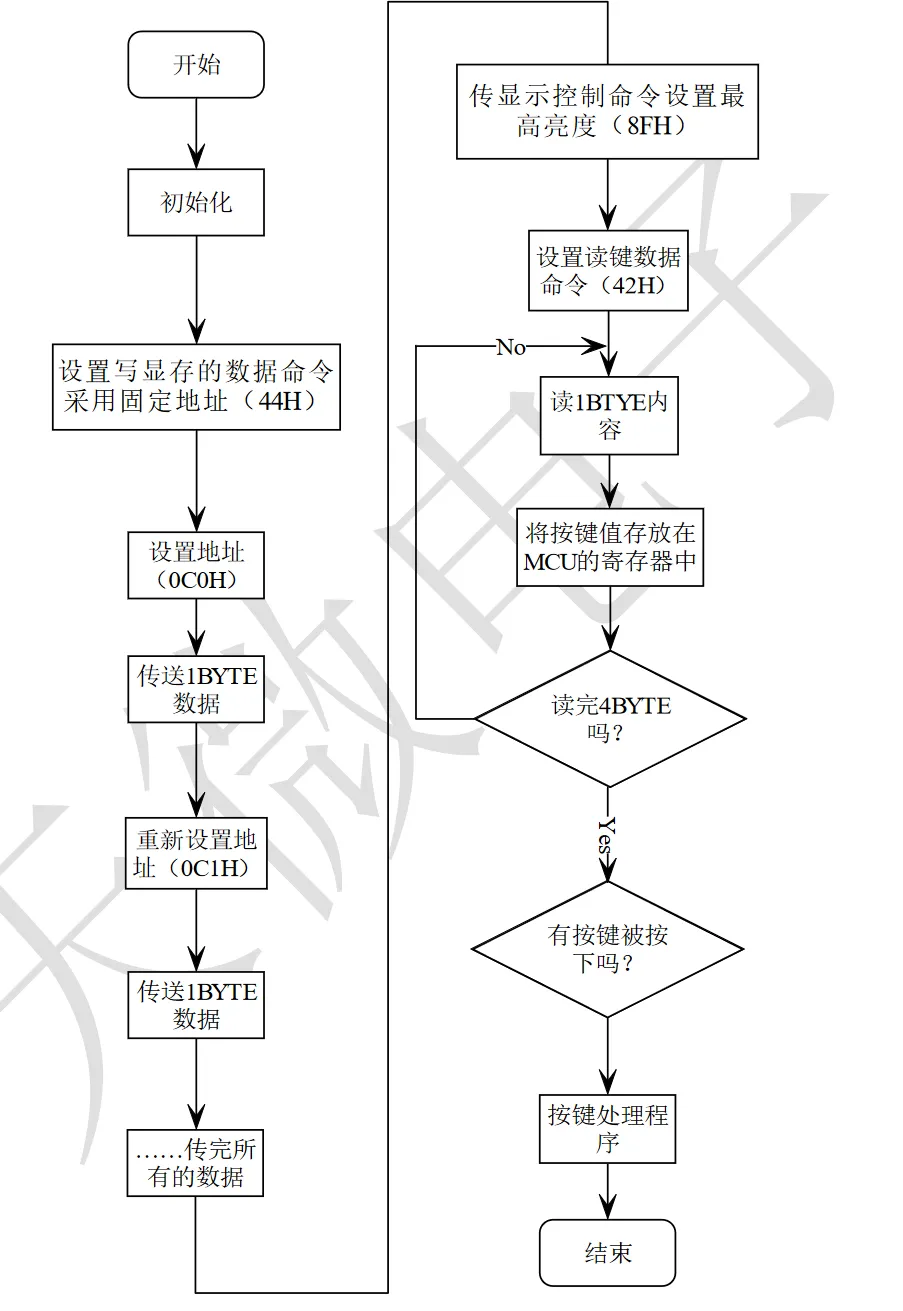

采用固定地址的程序设计流程图

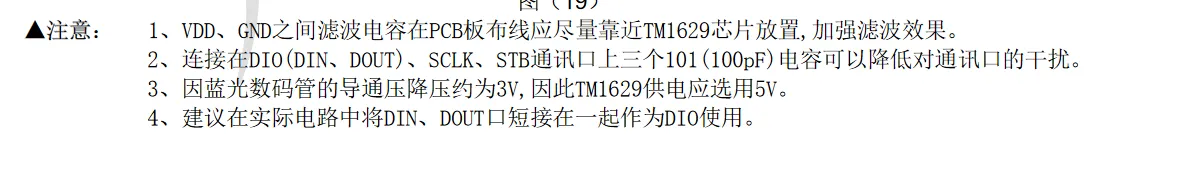

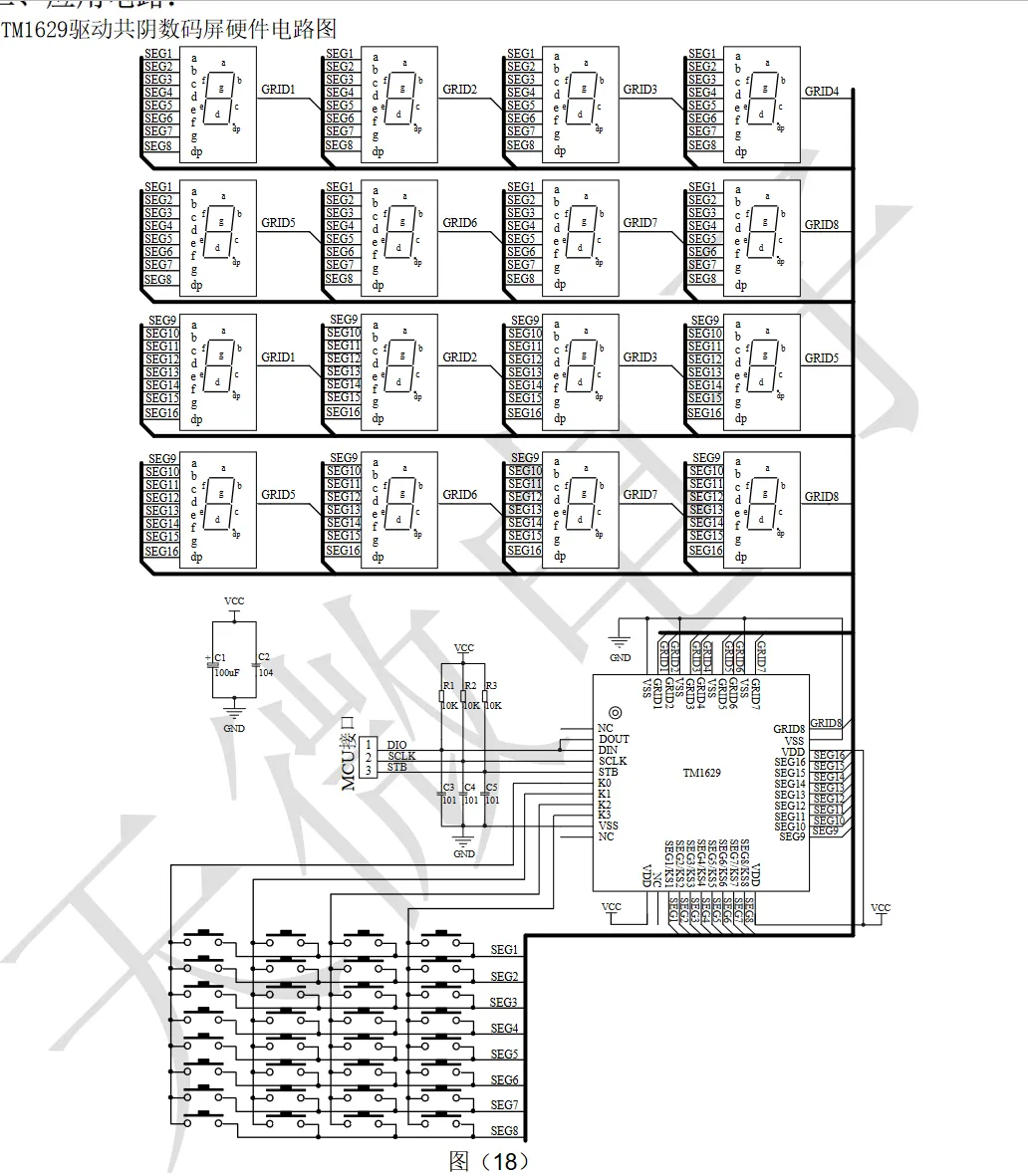

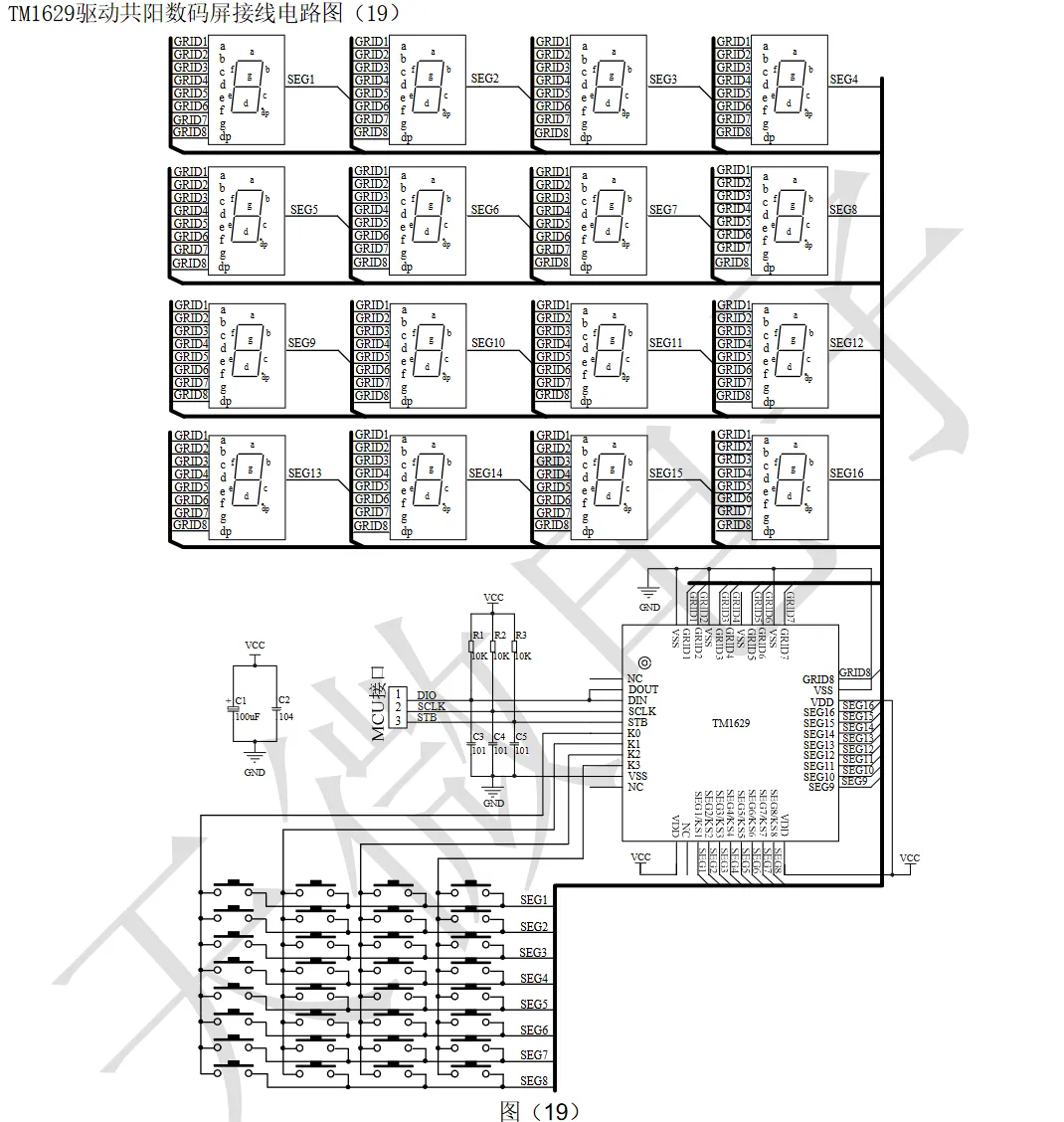

应用电路
TM1629是带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。
主要应用于冰箱、空调 、家庭影院等产品的高段位显示屏驱动。
