1、前言
说到数据可视化，大家应该都不陌生。它旨在借助于图形化手段，清晰有效的传达与沟通信息。广义的数据可视化涉及信息技术、自然科学、统计分析、图形学等多种学科。
图例来源网络
我们熟知的图形、图表以及地图等都属于数据可视化的范畴。今天我们主要讨论数据可视化中的图表，像柱状图、折线图、面积图、饼图、热力图都是使用频率非常高的图表。
图例来源网络

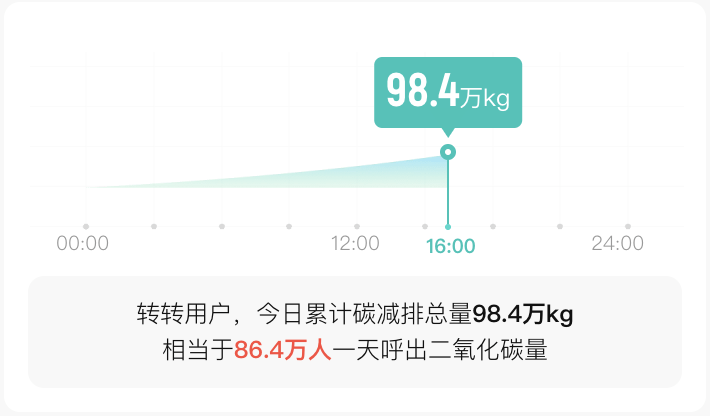

如果要在移动端绘制一个类似于下图，使用真实数据渲染的简单面积图表，我们应该如何实现它呢？相信大家脑子里应该都有各种方案了，那么接下来我们就来一步步实现它。
2、技术选型
需求
- 图表样式定制化图表样式为我司设计师独立设计，最终实现效果应该做到100%还原设计细节；
- 交互效果默认情况下数据游标只显示当前数据点，如需查看其他月份或者时刻数据，需要用户手动点击切换；
- 曲线面积图最终需要绘制出一个面积图，也就是用真实数据绘制出的曲线与坐标轴相交而形成的一个区域；
明确了具体的需求之后，我们就可以考虑技术方案选型了。
2.1 图表库
目前业界有很多成熟的图表库，像我们熟知的highcharts、echarts，Bizcharts，G2，更高阶的three.js等等。如果采用现有图表库来实现上述图表的话，会存在以下一些问题。
- 无法100%还原图表样式
- 包体积大，引入会造成项目性能问题
引入现有图表库的方案固然非常简单，大大节省了前端同学的开发量。但是存在着以上两个比较突出的问题。
图表库的图表样式都是通过配置完成，实现出来的效果在某些细节上难以完全还原设计稿，并且翻文档测试配置项的过程也比较繁琐。而且如果后续设计同学需要优化图表样式，并且此优化难以通过现有图表库配置项实现的话，那可能就需要二次开发图表库，对我们来说，也是一个不小的工作量；
通常C端的图表需求并不是那么通用，可能一个项目也就实现这么一两个图表，如果引入图表库的话，对项目本身来说，无形中又增加了一些打包成本。那有些同学可能会说，现在的某些图表库已经可以按需引用了，这样增加打包体积这个问题可能就不是问题了，虽然现在的某些比较成熟的图表库可以按需引用，但是在引用某个图表文件之前还是要引入一些核心文件，这些核心文件依然会占据不小的包体积。总结来说，引入现有图表库的方案成本高、灵活性差。
2.2 canvas
canvas相信对每一个前端开发者来说都不陌生，如果我们采用canvas来绘制图表的话，有两个问题比较棘手，上文中有提到过，我们要实现的图表是有交互效果的，当用户点击数据点的时候，则需要显示当前数据点的数据游标，再点击其他数据点的时候，数据游标也要相应的切换。大家都知道，使用原生canvas来实现事件系统异常麻烦，并且canvas的重绘机制也是我非常不喜欢的一点。总结一下，原生canvas没有完备的事件系统，重绘机制繁琐；
当然，现在也有很多优秀的canvas框架能够解决上述问题，比如fabric.js和konva.js，尤其是fabric.js，让我们使用canvas不再别扭，感兴趣的同学也可以尝试一下。
2.3 svg
svg是一种基于XML语法的图像格式，是可缩放的矢量图形。那什么是矢量图形呢？矢量图是计算机图形学中用点、直线或者多边形等基于数学方程的几何图元表示的图像，所以矢量图具有无论放大多少倍都不会失真的特性。而与之相对应的则是位图，位图是用像素阵列表示的图像。svg在绘制图表上有天然的优势，
- 开发成本低svg基于XML语法，XML语法是一种类似于HTML语法的可扩展标记语言，也就是说svg是使用一系列的元素(line、circle，polygon等)来描述图形的。那svg元素和dom元素之间是不是存在着某种关联呢？

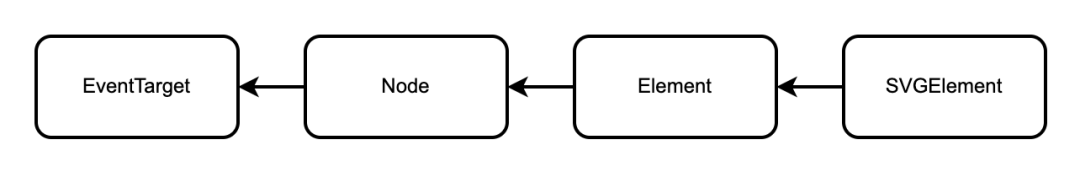

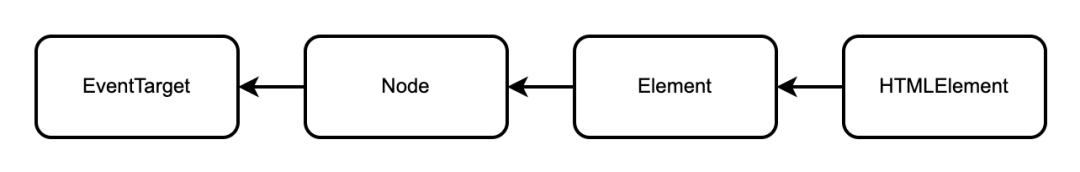

我们由元素间的继承关系可以得出的结论是：svg元素和dom元素基本相似，因此对于svg元素，完全可以从dom元素的角度去理解和应用，上手成本几乎就可以忽略不计了。并且svg和css，javascript等其他网络标准无缝衔接。本质上，svg相对于图像，就好比html相对于文本；- 完备的事件系统由于svg元素与dom元素类似，因此dom元素中的事件系统对于svg同样适用；
- 文件体积小，兼容性好前文已经介绍过，svg绘制出来的是一种矢量图形，而矢量图形都是使用点、直线等几何图元构成的图形，是对图像的图形描述，本质上依然是文本文件，所以它具有体积小的天然优势。svg是由万维网联盟（W3C）自1999年开始开发的开放标准。兼容性方面几乎所有主流浏览器都支持。
因此，最终我选择了使用svg来绘制图表。
3、svg基础
在我们正式绘制图表之前，首先需要了解一些svg的基础知识。
3.1 svg元素
svg图像就是使用不同的svg元素来创建的，svg元素常用的主要分为动画元素，形状元素，字体元素，图形元素，文本元素等。
- 形状元素<circle>, <ellipse>, <line>, <mesh>, <path>, <polygon>, <polyline>, <rect>形状元素是绘制svg图像最常用的，path元素是svg中一个非常强大的元素，它类似于canvas中的path，利用它能够绘制出任何你想要的图形。在我们本次绘制图表过程中，path元素亦不可或缺；
- 动画元素<animate>，<animateColor>，<animateMotion>，<animateTransform>，<discard>，<mpath>，<set>想要给svg元素添加动画，最简单的方式是使用动画元素，即用动画元素包裹住svg图形，即可添加动画；
其他元素就不再赘述。
3.2 svg应用场景
- iconfont图标库和字体库iconfont图标库应该是svg最常见的一个使用场景，svg矢量图、文件小的特性使得它非常适合来绘制小图标，像我们转转的图标库也是使用svg来绘制的。svg绘制图标也有一些小小的缺点，比如它只能绘制纯色或者css渐变色图标，从颜色方面来说没有图片色系丰富，层次分明。
- 业务动画我们业务中一些常用的动画场景也会使用svg实现，比如loading效果，圆环进度条，商品添加购物车特效等；像商品添加购物车的特效在电商网站是非常常见的，一般我们的实现思路是使用js+css动画实现；其实svg中的路径动画更适用于这个场景，我们可以在需要加购的商品和购物车之间绘制一条隐形的path，当用户触发加购操作的时候触发路径动画，即animateMotion，这样也可以实现同样的功能。
4、svg如何绘制图表？
通过以上对背景以及一些前置知识的介绍，相信大家已经对svg有了一个初步的了解，接下来我们就回到最初的问题，如何通过svg来从头开始绘制一个曲线面积图？我主要分了以下几个步骤，下文会对每个步骤逐一进行说明。
4.1 坐标系
计算机绘图使用的坐标系统都是网格坐标系。其以左上角作为坐标系的原点，X轴正方形向右逐渐开始增大，Y轴正方向向下逐渐开始增大。
图例来源于网络
了解了svg的坐标系之后，我们来绘制曲线面积图中的坐标系，坐标系其实就是由两条线相交而成，svg中的line元素就是用来绘制直线的，所以使用line元素就可以绘制出X轴和Y轴。需要注意的是svg的坐标系原点在左上角，而我们需要实现的图表中坐标系原点在左下角，所以在实现的时候要对y轴的实际坐标进行处理。
复制
createCoordinate() { this.svg.createLine( [ { x1: '0', y1: '0', x2: '0', // ui设计稿上y轴高度为205，由于顶部游标的存在（游标高度57，宽度122），所以y轴变为205+57； // 由于整个坐标轴往下平移了57，所以最下面的坐标会出现不显示的情况，故再增加50的buffer y2: `${this.$toRealPx(262 + 50)}px`, stroke: '#F0F0F0', 'stroke-width': '1', }, { x1: '0', y1: `${this.$toRealPx(262 + 50)}px`, x2: `${this.$toRealPx(595)}px`, y2: `${this.$toRealPx(262 + 50)}px`, stroke: '#F0F0F0', 'stroke-width': '1', }, ], this.svgObj ) }• 1. • 2. • 3. • 4. • 5. • 6. • 7. • 8. • 9. • 10. • 11. • 12. • 13. • 14. • 15. • 16. • 17. • 18. • 19. • 20. • 21. • 22. • 23. • 24. • 25.
4.2 网格
在我们需要实现的两个图表中，图表背景处均有网格，网格的实现原理也是使用line元素，只要标记好起点以及终点，就可以完美绘制。此处不再展开。
4.3 数据点和数据游标

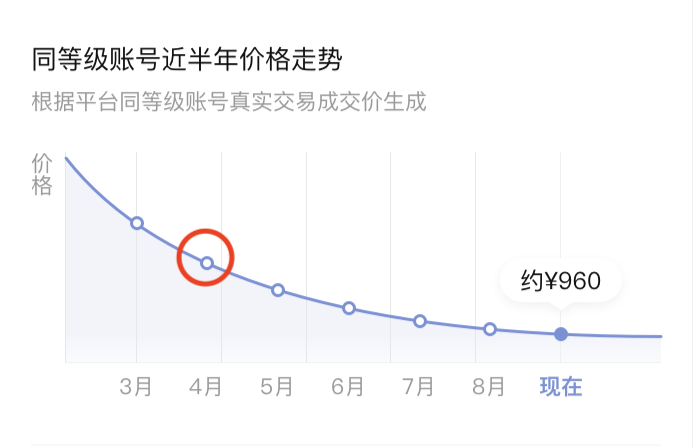

数据点：即用来标记当前数据位置的小原点，数据点有两种状态，分别是未点击态和点击态，实现数据点我们使用svg中的circle元素即可。当数据点被点击时，我们只需要更改circle元素的填充属性。
复制
const circlePoints = this.graphAxisData.map((v, idx) => { return { cx: v.xAxis, cy: v.yAxis || 0, r: this.$toRealPx(5), stroke: '#7792D8', 'stroke-width': this.$toRealPx(3), fill: 'white', title: `class${idx + 1}`, imageIndex: `imageClass${idx + 1}`, } })• 1. • 2. • 3. • 4. • 5. • 6. • 7. • 8. • 9. • 10. • 11. • 12.

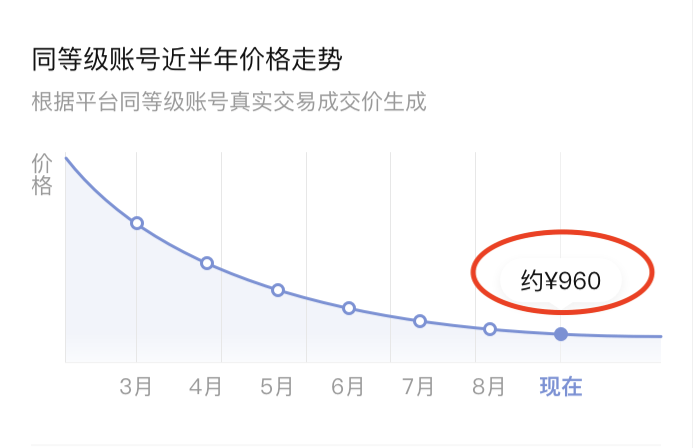

数据游标：数据游标在我们的图表里是一个不规则图形，其有点类似于会话气泡。我们要实现数据游标有两种方式，第一种方式是使用svg的path元素来绘制，那path元素的参数具体应该怎么设置呢？其实可以跟设计师同学沟通，一般设计同学在用设计软件导出的时候，设计软件会携带path元素的具体参数，这是方案一；还有第二种比较简单的方案是利用svg中的image元素，也就是将数据游标当作一个图片绘制到图表中，这种方案比较简单省事，我采用的也是此方案。
复制
const circleImage = this.graphAxisData.map((v, idx) => { return { x: (v.xAxis - this.$toRealPx(122) / 2), y: (v.yAxis - this.$toRealPx(52) - this.$toRealPx(8)) || 0, height: this.$toRealPx(52), width: this.$toRealPx(122), id: `imageClass${idx + 1}`, href: 'https://pic3.zhuanstatic.com/zhuanzh/b13744dd-c240-4961-8054-9f923586ea5a.png', } }) const circleText = this.graphAxisData.map((v, idx) => { return { x: v.xAxis, y: (v.yAxis - this.$toRealPx(52 / 2)) || 0, fill: '#111111', 'font-size': this.$toRealPx(24), 'text-anchor': 'middle', title: `¥${v.oriYAxis}`, id: `class${idx + 1}`, } })• 1. • 2. • 3. • 4. • 5. • 6. • 7. • 8. • 9. • 10. • 11. • 12. • 13. • 14. • 15. • 16. • 17. • 18. • 19. • 20. • 21.
4.4 曲线
接下来就要绘制图表中最重要的一个部分，也就是用真实数据渲染出来的一条曲线，绘制曲线我们依然是利用path元素绘制贝塞尔曲线，贝塞尔曲线只需要少量的点就可以绘制一条光滑曲线。在svg中，path元素用来绘制贝塞尔曲线的命令有两组，第一组是C,S命令，用来绘制三次贝塞尔曲线；第二组是Q,T命令，用来绘制二次贝塞尔曲线。
我绘制图表使用的是三次贝塞尔曲线，那首先了解一下三次贝塞尔曲线。
其中，t代表斜率，取值为0-1;p0代表起始点坐标(x0,y0);p1代表第一个控制点坐标(x1,y1);p2代表第二个控制点坐标(x2,y2);p3代表终点坐标(x3,y3);pt代表这条曲线上的任意一个点坐标(xt,yt)。当t由0-1逐渐变化的时候，可以得到一系列的(xt,yt),这一系列(xt,yt)就组成了一条三次贝塞尔曲线，这就是三次贝塞尔曲线的定义。
通过以上介绍可知，绘制三次贝塞尔曲线必须得知道起始点、两个控制点以及终点。后端会返回给我们相应的几个数据点，也就是说这几个数据点的坐标是已知的，现在的问题就成了给定一组已知数据点，如何拟合成一条曲线？其实思路很简单，假如说有已知的5个点，那么我们将第一个点作为起始点，第二个点作为终点，计算出他们之间的控制点，绘制一条曲线，同样的，又以第二个点作为起点，第三个点作为终点，再重复以上过程，最终即绘制出一条横穿五个点的平滑曲线。
此处附上算法源码
复制
createBezierLine() { const polygonPath = this.getCubicBezierCurvePath( this.graphAxisData.map((v) => { return { x: v.xAxis, y: v.yAxis, } }) ) this.svg.createPath( { d: polygonPath, fill: 'none', stroke: '#7792D8', 'stroke-width': 2 }, this.svgObject ) } getCubicBezierCurvePath(knots) { const firstControlPoints = [] const secondControlPoints = [] const path = [] this.getCubicBezierCurvePoints(knots, firstControlPoints, secondControlPoints) for (let i = 0, len = knots.length; i < len; i++) { if (i === 0) { path.push(['M', knots[i].x, knots[i].y].join(' ')) } else { const firstControlPoint = firstControlPoints[i - 1] const secondControlPoint = secondControlPoints[i - 1] path.push( [ 'C', firstControlPoint.x, firstControlPoint.y, // 第一个控制点 secondControlPoint.x, secondControlPoint.y, // 第二个控制点 knots[i].x, knots[i].y, // 实点 ].join(' ') ) } } return path.join(' ') } getCubicBezierCurvePoints(knots, firstControlPoints, secondControlPoints) { const rhs = [] const n = knots.length - 1 let x = 0 let y = 0 let i = 0 if (n < 1) { return } // Set right hand side X values0 for (i = 0; i < n - 1; ++i) { rhs[i] = 4 * knots[i].x + 2 * knots[i + 1].x } rhs[0] = knots[0].x + 2 * knots[1].x rhs[n - 1] = 3 * knots[n - 1].x // Get first control points X-values x = this.getFirstControlPoints(rhs) // Set right hand side Y values for (i = 1; i < n - 1; ++i) { rhs[i] = 4 * knots[i].y + 2 * knots[i + 1].y } rhs[0] = knots[0].y + 2 * knots[1].y rhs[n - 1] = 3 * knots[n - 1].y // Get first control points Y-values y = this.getFirstControlPoints(rhs) for (i = 0; i < n; ++i) { // First control point firstControlPoints[i] = { x: x[i], y: y[i], } // Second control point if (i < n - 1) { secondControlPoints[i] = { x: 2 * knots[i + 1].x - x[i + 1], y: 2 * knots[i + 1].y - y[i + 1], } } else { secondControlPoints[i] = { x: (knots[n].x + x[n - 1]) / 2, y: (knots[n].y + y[n - 1]) / 2, } } } } getFirstControlPoints(rhs) { const n = rhs.length const x = [] // Solution vector. const tmp = [] // Temp workspace. let b = 2.0 let i = 0 x[0] = rhs[0] / b for (i = 1; i < n; i++) { // Decomposition and forward substitution. tmp[i] = 1 / b b = (i < n - 1 ? 4.0 : 2.0) - tmp[i] x[i] = (rhs[i] - x[i - 1]) / b } for (i = 1; i < n; i++) { x[n - i - 1] -= tmp[n - i] * x[n - i] // Backsubstitution. } return x }• 1. • 2. • 3. • 4. • 5. • 6. • 7. • 8. • 9. • 10. • 11. • 12. • 13. • 14. • 15. • 16. • 17. • 18. • 19. • 20. • 21. • 22. • 23. • 24. • 25. • 26. • 27. • 28. • 29. • 30. • 31. • 32. • 33. • 34. • 35. • 36. • 37. • 38. • 39. • 40. • 41. • 42. • 43. • 44. • 45. • 46. • 47. • 48. • 49. • 50. • 51. • 52. • 53. • 54. • 55. • 56. • 57. • 58. • 59. • 60. • 61. • 62. • 63. • 64. • 65. • 66. • 67. • 68. • 69. • 70. • 71. • 72. • 73. • 74. • 75. • 76. • 77. • 78. • 79. • 80. • 81. • 82. • 83. • 84. • 85. • 86. • 87. • 88. • 89. • 90. • 91. • 92. • 93. • 94. • 95. • 96. • 97. • 98. • 99. • 100. • 101. • 102. • 103. • 104. • 105. • 106. • 107. • 108. • 109. • 110. • 111. • 112. • 113. • 114. • 115. • 116. • 117. • 118. • 119. • 120. • 121. • 122. • 123. • 124.
4.5 面积
最后一步就是绘制曲线与X轴和Y轴相交而形成的面积部分。假如说这条曲线不是一条曲线而是一条折线的话，那么其实很容易就能实现。我们将这条折线与X轴和Y轴连接起来形成一个闭合图形polygon，然后通过给polygon进行填充即可得到折线的面积图。
我们利用这个思路，如果一条折线上的点足够多的话，那么这条折线就会无限趋近于一条曲线。反之，一条曲线也可以看成是无限多的点构成的折线，所以我们利用svg中的getTotalLength()和getPointAtLength()这两个方法就可以将path转换为多边形，最后再填充多边形即可得到最终的面积图。
5、结语
通过以上5个步骤，我们就能够基于svg从头开始实现一个简单的曲线面积图。svg的使用场景还是非常丰富的，并且兼容性一直都不错，如果需要实现这种相对不那么复杂且交互少的图形，svg还是一个不错的方案。如果要实现复杂图层、复杂动效以及复杂交互，canvas框架可能会是一个更好的选择。
