Esp8266+阿里云+STM32点灯(一)

简介: Esp8266+阿里云+STM32点灯(一)

1、简介

通过Esp8266-01s模块+阿里云+STM32F103C8T6单片机进行远程点灯。


2、固件烧录

2.1进入安信可官网

官网地址


2.2 下载Esp8266-01s模块固件库

进入ESP8266系列菜单中,如下图所示:




在最下方点击各类固件库,如下图所示:




选择固件号1471进行下载,如下图所示:




链接:https://pan.baidu.com/s/1a12i5C9rdrVdKQ6pdvZ4VA

提取码:1111


2.3 下载开发工具

返回上一步,点击开发工具,如下图所示:




下载烧录工具,如下图所示:

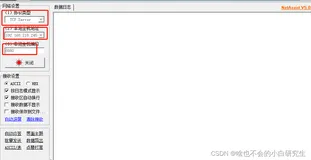

下载串口调试助手,如下图所示:




2.4接线示意图

3.3V----3.3V


3.3V----EN


TXD----RX


RXD----TX


GND----GND


GND----IO0


2.5固件下载

对下载的压缩包进行解压,按照以下图示顺序进行固件烧录。




3 串口通讯接线

烧录完成后按照如下接线:


3.3V----3.3V


TXD----RX


RXD----TX


GND----GND
