ArcMap栅格图像的拼接融合、叠加:Mosaic To New Raster

简介: 本文介绍在ArcGIS下属的ArcMap软件中,对处于同一空间位置的多幅栅格图像加以拼接、融合与叠加等操作的方法~

  本文介绍在ArcGIS下属的ArcMap软件中,对处于同一空间位置的多幅栅格图像加以拼接、融合与叠加等操作的方法。

  假如现在我们分别有以下三幅栅格图像,三者分别是独立的三个图层。第一个图层如下图,可以看到其中部地区有明显的条带状空白。

  可以发现,三幅图像如果放在一起便会具有较好的效果,条带状空白区域明显减少了很多。但是这样子我们是叠加放在一起的,也就是其三者还是独立的,怎么样能够将他们放置在一个图层并实现上述效果呢?

  选择“System Toolboxes”→“Data Management Tools.tbx”→“Raster”→“Raster Dataset”→“Mosaic To New Raster”。

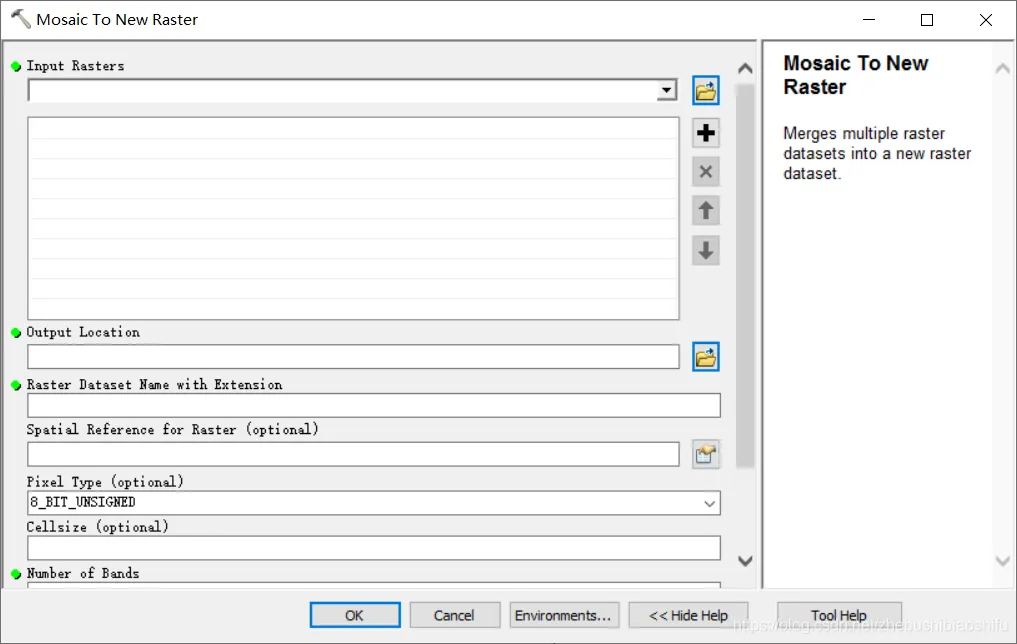

  在打开的弹窗中,分别配置相关信息。

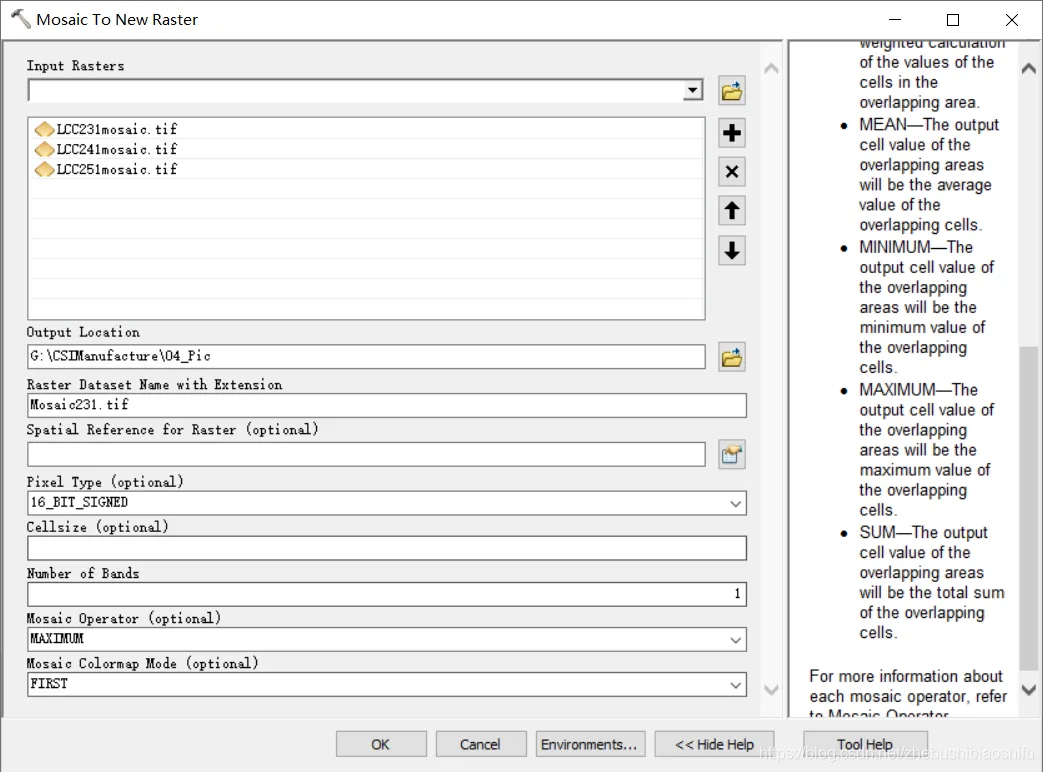

  其中,第一项“Input Rasters”为输入图层,本文中也就是开头提及的三个图层;第二、三项分别为输出图层的路径与文件名;“Pixel Type”大家依据实际需要选择即可,建议大家将其选择为与输入图层一致的类型;“Number of Bands”同样设置为与原图层一致;“Mosaic Operator”为所有输入图层中重叠部分像元取值方法,我们选择“MAXIMUM”,也就是重合像素的值选择为三幅图中最大的那个像素值,“Mosaic Operator”其他的选项含义大家查看右侧的帮助栏即可。

  点击“OK”,得到新的图层。

  调整一下配色,可以看到实现了在一个图层中显示原本三个图层叠加的效果。

  至此,大功告成。
