Kratos微服务框架API工程化指南

Kratos的RPC默认使用的是gRPC,与此同时我们还可以通过gRPC的grpc-gateway功能对RESTfull进行支持。这样,我们就可以同时支持gRPC和REST了。而这一切Kratos都已经封装好,无需知道底层的一切,用就好了。

gRPC是基于Protobuf作为接口规范的描述语言(IDL,Interface Description Language)。换句通俗的话来说,gRPC使用Protobuf来设计和管理API。我们只需要编写一套Protobuf文件,就能够支持gRPC协议和RESTfull协议。Protobuf支持很多编程语言,比如:C++、Java、JavaScript、Python、Go、Ruby、Objective-C、C#……这也就意味着,它很适合多语言异构化架构,这样的场景在现实中是很稀松平常的,这使得Protobuf具有很强的实用性。

Protobuf具有序列化后数据量更小、序列化/反序列化速度更快、更简单的特性;而JSON则相反,序列化后数据量较大,序列化和反序列化速度不优的特性,但是前端对JSON是原生支持,对前端极其友好。那么,我们可以在服务之间使用gRPC进行通讯,服务与前端之间可以通过RESTfull进行通讯。

Protobuf和gRPC已经发展了许多年,极其稳定,生态链丰富。它具有强大的工具链可供使用,只要你想得到的,都能够找得到相对应的工具。没有合适的工具也没有关系,它的工具是使用插件方式来实现可扩展性的,因此我们可以容易的开发出自己的工具插件,Kratos就为此开发了自己的一系列的工具插件方便开发使用。

综上,我们可知使用gRPC/protobuf的好处:

  1. 一套proto,同时支持gRPC协议和RESTfull协议;
  2. 支持多编程语言,适合多语言异构化架构;
  3. gRPC协议,数据量小、序列化/反序列化速度更快、更简单,适合服务之间通讯;
  4. RESTfull协议,数据量较大、序列化/反序列化速度较慢、前端原生支持JSON,适合同前端的通讯。
  5. 强大的工具链,使用插件的方式实现强大的可扩展性,可方便的扩展。

那么,这篇文章将会带来一些什么呢?

  1. Protobuf设计API的一丢丢基本知识;
  2. 相关工具链的使用方法;
  3. 如何实施工程化的方法。

工具安装

工欲善其事,必先利其器。

让我们先安装所需要的工具。

安装 protoc

protoc是一款用C++编写的工具,其可以将proto文件翻译为指定语言的代码。

具体用法可以使用protoc --help命令查看。

goctl一键安装

$ goctl env check -i -f --verbose
[goctl-env]: preparing to check env

[goctl-env]: looking up "protoc"
[goctl-env]: "protoc" is not found in PATH
[goctl-env]: preparing to install "protoc"
"protoc" installed from cache
[goctl-env]: "protoc" is already installed in "/Users/keson/go/bin/protoc"

macOS安装

brew install protobuf

Ubuntu安装

sudo apt update; sudo apt upgrade
sudo apt install libprotobuf-dev protobuf-compiler

非Windows系统源代码安装

  1. 进入 protobuf release 下载页面下载;
  2. 解压并进入文件夹:

    tar -xzvf protobuf-cpp-x.x.x.tar.gz
    cd protobuf-cpp-x.x.x
  3. 设置编译目录

    ./configure --prefix=/usr/local/protobuf
  4. 安装检测

    make check
  5. 安装及编译

    make && make install
  6. 配置环境变量

    vim ~/.bash_profile

    在文件结尾添加环境变量

    export PROTOBUF=/usr/local/protobuf
    export PATH=$PATH:$PROTOBUF/bin

    使用source命令,使配置文件生效

    source ~/.bash_profile

非Windows系统源二进制文件安装

  1. 进入 protobuf release 下载页面,选择适合自己操作系统的压缩包文件下载;
  2. 解压文件:

    tar -xzvf protoc-x.x.x-{OS}-x86_64.tar.gz
  3. 拷贝protoc文件

    cd protoc-x.x.x-{OS}-x86_64/bin
    sudo chmod a+x protoc
    mv protoc /usr/local/bin
  4. 拷贝头文件

    cd protoc-x.x.x-{OS}-x86_64/include
    cp google /usr/local/include

Windows安装

在Windows下可以使用包管理器ChocoScoop来安装。

  • Choco

    choco install protoc
  • Scoop

    scoop bucket add extras
    scoop install protobuf

后端工具

后端工具都可以使用go install进行安装:

  • 用于生成struct代码:

    go install google.golang.org/protobuf/cmd/protoc-gen-go@latest
  • 用于生成grpc服务代码:

    go install google.golang.org/grpc/cmd/protoc-gen-go-grpc@latest
  • 用于生成rest服务代码:

    go install github.com/go-kratos/kratos/cmd/protoc-gen-go-http/v2@latest
  • 用于生成kratos的错误定义代码:

    go install github.com/go-kratos/kratos/cmd/protoc-gen-go-errors/v2@latest
  • 用于生成消息验证器代码:

    go install github.com/envoyproxy/protoc-gen-validate@latest
  • 用于生成OpenAPI V2文档:

    go install github.com/grpc-ecosystem/grpc-gateway/v2/protoc-gen-openapiv2@latest
  • 用于生成OpenAPI V3文档:

    go install github.com/google/gnostic/cmd/protoc-gen-openapi@latest

前端工具

这是protobuf.js提供的一个Protobuf转换为Typescript的工具:

pnpm i pbts -g

设计API

在开始前,首先要说明的是,本文并不是一个Protobuf或者gRPC的教程,这方面,谷歌官方以及其他第三方(gRPC-Gateway)提供的资料已经足够详尽了:

CURD

在现实场景下,业务代码写得最多的恐怕还属CURD(增、删、改、查)了,不说多,80%是肯定有的,可以说,只要搞定了CURD,就搞定了大部分的业务代码的编写。

以下是一个gRPC官方提供的示例,是一个书店的接口,里面包含了基本的Protobuf的语法和用法,以及gRPC服务和REST服务的设计。

syntax = "proto3";

package endpoints.examples.bookstore;

option java_multiple_files = true;
option java_outer_classname = "BookstoreProto";
option java_package = "com.google.endpoints.examples.bookstore";

option go_package = "endpoints/examples/bookstore;bookstore";


import "google/api/annotations.proto";
import "google/protobuf/empty.proto";

// A simple Bookstore API.
//
// The API manages shelves and books resources. Shelves contain books.
service Bookstore {
  // Returns a list of all shelves in the bookstore.
  rpc ListShelves(google.protobuf.Empty) returns (ListShelvesResponse) {
    // Define HTTP mapping.
    // Client example (Assuming your service is hosted at the given 'DOMAIN_NAME'):
    //   curl http://DOMAIN_NAME/v1/shelves
    option (google.api.http) = { get: "/v1/shelves" };
  }
  // Creates a new shelf in the bookstore.
  rpc CreateShelf(CreateShelfRequest) returns (Shelf) {
    // Client example:
    //   curl -d '{"theme":"Music"}' http://DOMAIN_NAME/v1/shelves
    option (google.api.http) = {
      post: "/v1/shelves"
      body: "shelf"
    };
  }
  // Returns a specific bookstore shelf.
  rpc GetShelf(GetShelfRequest) returns (Shelf) {
    // Client example - returns the first shelf:
    //   curl http://DOMAIN_NAME/v1/shelves/1
    option (google.api.http) = { get: "/v1/shelves/{shelf}" };
  }
  // Deletes a shelf, including all books that are stored on the shelf.
  rpc DeleteShelf(DeleteShelfRequest) returns (google.protobuf.Empty) {
    // Client example - deletes the second shelf:
    //   curl -X DELETE http://DOMAIN_NAME/v1/shelves/2
    option (google.api.http) = { delete: "/v1/shelves/{shelf}" };
  }
}

// A shelf resource.
message Shelf {
  // A unique shelf id.
  int64 id = 1;
  // A theme of the shelf (fiction, poetry, etc).
  string theme = 2;
}

// Response to ListShelves call.
message ListShelvesResponse {
  // Shelves in the bookstore.
  repeated Shelf shelves = 1;
}

// Request message for CreateShelf method.
message CreateShelfRequest {
  // The shelf resource to create.
  Shelf shelf = 1;
}

// Request message for GetShelf method.
message GetShelfRequest {
  // The ID of the shelf resource to retrieve.
  int64 shelf = 1;
}

// Request message for DeleteShelf method.
message DeleteShelfRequest {
  // The ID of the shelf to delete.
  int64 shelf = 1;
}

需要说明的是,REST的接口是由google.api.http这个option提供的。上面这一套接口定义,既可以生成gRPC的服务,又可以生成REST的服务,而这是根据protoc调用的插件决定的,这方面内容不是这部分所要阐述的,暂且不表,且看后面部分。

Kratos Errors

在实际应用当中,存在着一个问题:gRPC状态码 和 REST HTTP状态码 是不一样的。为了解决这个问题,就需要一个映射表,用来互相转换状态码。

以下就是一个映射表的示例:

syntax = "proto3";

// 定义包名
package api.kratos.v1;
import "errors/errors.proto";

// 多语言特定包名,用于源代码引用
option go_package = "kratos/api/helloworld;helloworld";
option java_multiple_files = true;
option java_package = "api.helloworld";

enum ErrorReason {
  // 设置缺省错误码
  option (errors.default_code) = 500;

  // 为某个枚举单独设置错误码
  USER_NOT_FOUND = 0 [(errors.code) = 404];

  CONTENT_MISSING = 1 [(errors.code) = 400];
}

它利用了Protobuf的enumoption关键字实现了这样一个状态码的映射。再由protoc插件生成的代码实现映射和互换。

Message Validator

在实际应用当中,需要对接口的参数进行一些校验,比如:用户名的长度只能够大于或者小于某一个长度,身份证、手机号、EMail等特定格式的有效校验。

其实,都不过是一些字符串、数字类型和布尔类型校验的简单规则。如果手写校验代码,都是一些机械无比的重复代码,而且要作修改起来也很痛苦。

那么,有什么办法可以解决这个问题吗?必须有:规则写在Protobuf里面,利用proto-gen-validate插件生成代码,使用 Kratos Validate 中间件 作支持。

以下是proto-gen-validate插件的示例接口:

syntax = "proto3";

package examplepb;

import "validate/validate.proto";

message Person {
  uint64 id = 1 [(validate.rules).uint64.gt = 999];

  string email = 2 [(validate.rules).string.email = true];

  string name = 3 [(validate.rules).string = {
    pattern:   "^[^[0-9]A-Za-z]+( [^[0-9]A-Za-z]+)*$",
    max_bytes: 256,
  }];

  Location home = 4 [(validate.rules).message.required = true];

  message Location {
    double lat = 1 [(validate.rules).double = {gte: -90,  lte: 90}];
    double lng = 2 [(validate.rules).double = {gte: -180, lte: 180}];
  }
}

只需要利用validate.rulesoption就可以定义规则了,简单明了,又方便。

OpenAPI

OpenAPI是一个用于描述REST API的描述格式,包含端点、参数、输入输出格式、说明、认证等,本质上它是一个JSON或者YAML格式文档,而文件内的Schema则是有OpenAPI所定义的。

以下是一个OpenAPI v3的JSON文件范例:

{
  "openapi": "3.0",
  "info": {
    "version": "1.0.0",
    "title": "OpenAPI Petstore",
    "license": {
      "name": "MIT"
    }
  },
  "servers": [
    {
      "url": "https://petstore.openapis.org/v1",
      "description": "Development server"
    }
  ],
  "paths": {
    "/pets": {
      "get": {
        "summary": "List all pets",
        "operationId": "listPets",
        "tags": [
          "pets"
        ],
        "parameters": [
          {
            "name": "limit",
            "in": "query",
            "description": "How many items to return at one time (max 100)",
            "required": false,
            "schema": {
              "type": "integer",
              "format": "int32"
            }
          }
        ],
        "responses": {
          "200": {
            "description": "An paged array of pets",
            "headers": {
              "x-next": {
                "schema": {
                  "type": "string"
                },
                "description": "A link to the next page of responses"
              }
            },
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Pets"
                }
              }
            }
          },
          "default": {
            "description": "unexpected error",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Error"
                }
              }
            }
          }
        }
      },
      "post": {
        "summary": "Create a pet",
        "operationId": "createPets",
        "tags": [
          "pets"
        ],
        "responses": {
          "201": {
            "description": "Null response"
          },
          "default": {
            "description": "unexpected error",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Error"
                }
              }
            }
          }
        }
      }
    },
    "/pets/{petId}": {
      "get": {
        "summary": "Info for a specific pet",
        "operationId": "showPetById",
        "tags": [
          "pets"
        ],
        "parameters": [
          {
            "name": "petId",
            "in": "path",
            "required": true,
            "description": "The id of the pet to retrieve",
            "schema": {
              "type": "string"
            }
          }
        ],
        "responses": {
          "200": {
            "description": "Expected response to a valid request",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Pets"
                }
              }
            }
          },
          "default": {
            "description": "unexpected error",
            "content": {
              "application/json": {
                "schema": {
                  "$ref": "#/components/schemas/Error"
                }
              }
            }
          }
        }
      }
    }
  },
  "components": {
    "schemas": {
      "Pet": {
        "required": [
          "id",
          "name"
        ],
        "properties": {
          "id": {
            "type": "integer",
            "format": "int64"
          },
          "name": {
            "type": "string"
          },
          "tag": {
            "type": "string"
          }
        }
      },
      "Pets": {
        "type": "array",
        "items": {
          "$ref": "#/components/schemas/Pet"
        }
      },
      "Error": {
        "required": [
          "code",
          "message"
        ],
        "properties": {
          "code": {
            "type": "integer",
            "format": "int32"
          },
          "message": {
            "type": "string"
          }
        }
      }
    }
  }
}

以及OpenAPI v3 的 YAML文件范例:

openapi: "3.0"
info:
  version: 1.0.0
  title: OpenAPI Petstore
  license:
    name: MIT
servers:
- url: https://petstore.openapis.org/v1
  description: Development server
paths:
  /pets:
    get:
      summary: List all pets
      operationId: listPets
      tags:
      - pets
      parameters:
      - name: limit
        in: query
        description: How many items to return at one time (max 100)
        required: false
        schema:
          type: integer
          format: int32
      responses:
        "200":
          description: An paged array of pets
          headers:
            x-next:
              schema:
                type: string
              description: A link to the next page of responses
          content:
            application/json:
              schema:
                $ref: '#/components/schemas/Pets'
        default:
          description: unexpected error
          content:
            application/json:
              schema:
                $ref: '#/components/schemas/Error'
    post:
      summary: Create a pet
      operationId: createPets
      tags:
      - pets
      responses:
        "201":
          description: Null response
        default:
          description: unexpected error
          content:
            application/json:
              schema:
                $ref: '#/components/schemas/Error'
  /pets/{petId}:
    get:
      summary: Info for a specific pet
      operationId: showPetById
      tags:
      - pets
      parameters:
      - name: petId
        in: path
        required: true
        description: The id of the pet to retrieve
        schema:
          type: string
      responses:
        "200":
          description: Expected response to a valid request
          content:
            application/json:
              schema:
                $ref: '#/components/schemas/Pets'
        default:
          description: unexpected error
          content:
            application/json:
              schema:
                $ref: '#/components/schemas/Error'
components:
  schemas:
    Pet:
      required:
      - id
      - name
      properties:
        id:
          type: integer
          format: int64
        name:
          type: string
        tag:
          type: string
    Pets:
      type: array
      items:
        $ref: '#/components/schemas/Pet'
    Error:
      required:
      - code
      - message
      properties:
        code:
          type: integer
          format: int32
        message:
          type: string

以上文本当中的Schema,有些可以望文生义,也有一些根本看不出来意义。可是,真要让人去阅读,只会有一个感受:头大。它主要还是给程序读取的,展现在UI之上,才能够让人感受到愉快。

现在,市面上有非常非常多的工具可以读取OpenAPI JSON / YAML文档:

这些工具当中,最常见的是本家的Swagger UI(OpenAPI在成为开放标准之前是Swagger产品线当中的一部分),Kratos原生支持Swagger UI:https://github.com/go-kratos/swagger-api

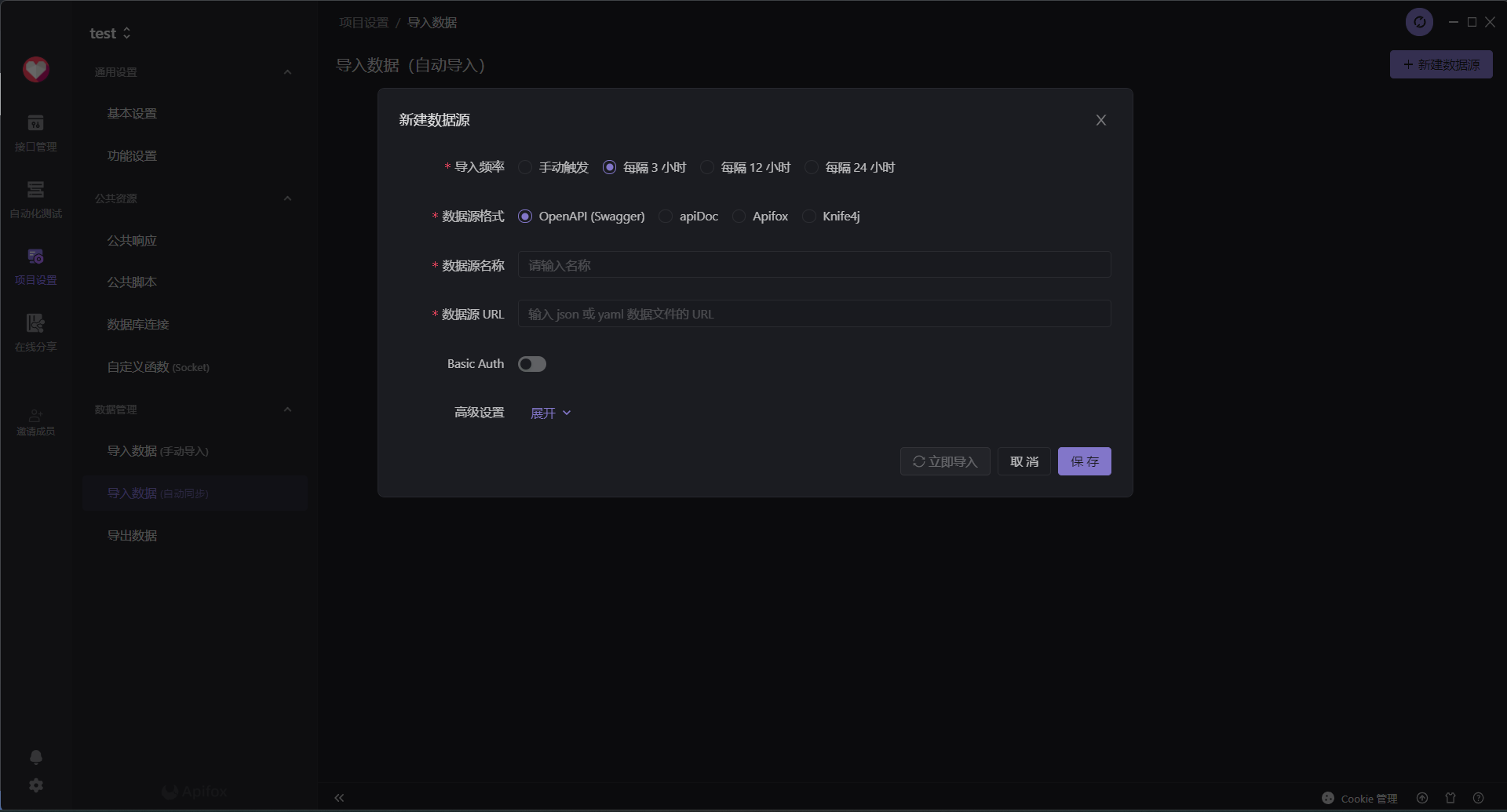

在本文接着后面,我要着重讲的,要推荐的是国产神器:Apifox。我这人对国产软件一向都是抱有藐视的态度,但是Apifox是真好使,绝对的开发利器,使得我一改对国产软件的态度,大力推荐。

现在OpenAPI有两个版本:v2和v3。

主流的protoc插件也刚好对应有两个:

  1. OpenAPI v2使用grpc-gateway出的protoc-gen-openapiv2;
  2. OpenAPI v3使用谷歌出品的gnostic下的protoc-gen-openapi。

正常来说,只要是使用了google.api.http这个option定义的API,使用这两个插件就能够生成OpenAPI的文档。

但是,实际应用中,我们还希望能够提供更多更丰富的一些信息,比如:描述信息、版本号、版权信息、认证信息……显然,光凭着google.api.http的定义是不够的。这两个插件提供了各自的option,可以定义这些信息。

我们可以看一看都是怎样定义的:

  • OpenAPI v2

    syntax = "proto3";

    package grpc.gateway.examples.internal.proto.examplepb;

    import "protoc-gen-openapiv2/options/annotations.proto";

    option go_package = "github.com/grpc-ecosystem/grpc-gateway/v2/examples/internal/proto/examplepb";
    option (grpc.gateway.protoc_gen_openapiv2.options.openapiv2_swagger) = {
      info: {
        title: "A Bit of Everything";
        version: "1.0";
        contact: {
          name: "gRPC-Gateway project";
          url: "https://github.com/grpc-ecosystem/grpc-gateway";
          email: "none@example.com";
        };
        license: {
          name: "BSD 3-Clause License";
          url: "https://github.com/grpc-ecosystem/grpc-gateway/blob/master/LICENSE.txt";
        };
        extensions: {
          key: "x-something-something";
          value {
            string_value: "yadda";
          }
        }
      };
      // Overwriting host entry breaks tests, so this is not done here.
      external_docs: {
        url: "https://github.com/grpc-ecosystem/grpc-gateway";
        description: "More about gRPC-Gateway";
      }
      schemes: HTTP;
      schemes: HTTPS;
      schemes: WSS;
      consumes: "application/json";
      consumes: "application/x-foo-mime";
      produces: "application/json";
      produces: "application/x-foo-mime";
      security_definitions: {
        security: {
          key: "BasicAuth";
          value: {
            type: TYPE_BASIC;
          }
        }
        security: {
          key: "ApiKeyAuth";
          value: {
            type: TYPE_API_KEY;
            in: IN_HEADER;
            name: "X-API-Key";
            extensions: {
              key: "x-amazon-apigateway-authtype";
              value {
                string_value: "oauth2";
              }
            }
            extensions: {
              key: "x-amazon-apigateway-authorizer";
              value {
                struct_value {
                  fields {
                    key: "type";
                    value {
                      string_value: "token";
                    }
                  }
                  fields {
                    key: "authorizerResultTtlInSeconds";
                    value {
                      number_value: 60;
                    }
                  }
                }
              }
            }
          }
        }
        security: {
          key: "OAuth2";
          value: {
            type: TYPE_OAUTH2;
            flow: FLOW_ACCESS_CODE;
            authorization_url: "https://example.com/oauth/authorize";
            token_url: "https://example.com/oauth/token";
            scopes: {
              scope: {
                key: "read";
                value: "Grants read access";
              }
              scope: {
                key: "write";
                value: "Grants write access";
              }
              scope: {
                key: "admin";
                value: "Grants read and write access to administrative information";
              }
            }
          }
        }
      }
      security: {
        security_requirement: {
          key: "BasicAuth";
          value: {};
        }
        security_requirement: {
          key: "ApiKeyAuth";
          value: {};
        }
      }
      security: {
        security_requirement: {
          key: "OAuth2";
          value: {
            scope: "read";
            scope: "write";
          }
        }
        security_requirement: {
          key: "ApiKeyAuth";
          value: {};
        }
      }
      responses: {
        key: "403";
        value: {
          description: "Returned when the user does not have permission to access the resource.";
        }
      }
      responses: {
        key: "404";
        value: {
          description: "Returned when the resource does not exist.";
          schema: {
            json_schema: {
              type: STRING;
            }
          }
        }
      }
      responses: {
        key: "418";
        value: {
          description: "I'm a teapot.";
          schema: {
            json_schema: {
              ref: ".grpc.gateway.examples.internal.proto.examplepb.NumericEnum";
            }
          }
        }
      }
      responses: {
        key: "500";
        value: {
          description: "Server error";
          headers: {
            key: "X-Correlation-Id"
            value: {
              description: "Unique event identifier for server requests"
              type: "string"
              format: "uuid"
              default: "\"2438ac3c-37eb-4902-adef-ed16b4431030\""
              pattern: "^[0-9A-F]{8}-[0-9A-F]{4}-4[0-9A-F]{3}-[89AB][0-9A-F]{3}-[0-9A-F]{12}$"
            }
          };
          schema: {
            json_schema: {
              ref: ".grpc.gateway.examples.internal.proto.examplepb.ErrorResponse";
            }
          }
        }
      }
      tags: {
        name: "echo rpc"
        description: "Echo Rpc description"
        extensions: {
          key: "x-traitTag";
          value {
            bool_value: true;
          }
        }
      }
      extensions: {
        key: "x-grpc-gateway-foo";
        value {
          string_value: "bar";
        }
      }
      extensions: {
        key: "x-grpc-gateway-baz-list";
        value {
          list_value: {
            values: {
              string_value: "one";
            }
            values: {
              bool_value: true;
            }
          }
        }
      }
    };

    message ErrorResponse {
      string correlationId = 1 [(grpc.gateway.protoc_gen_openapiv2.options.openapiv2_field) = {
        pattern: "^[0-9A-F]{8}-[0-9A-F]{4}-4[0-9A-F]{3}-[89AB][0-9A-F]{3}-[0-9A-F]{12}$",
        title: "x-correlation-id",
        description: "Unique event identifier for server requests",
        format: "uuid",
        example: "\"2438ac3c-37eb-4902-adef-ed16b4431030\""
      }];
      ErrorObject error = 2;
    }

    message ErrorObject {
      int32 code = 1 [(grpc.gateway.protoc_gen_openapiv2.options.openapiv2_field) = {
        pattern: "^[0-9]$",
        title: "code",
        description: "Response code",
        format: "integer"
      }];
      string message = 2 [(grpc.gateway.protoc_gen_openapiv2.options.openapiv2_field) = {
        pattern: "^[a-zA-Z0-9]{1, 32}$",
        title: "message",
        description: "Response message"
      }];
    }

    // ABitOfEverything service is used to validate that APIs with complicated
    // proto messages and URL templates are still processed correctly.
    service ABitOfEverythingService {
      option (grpc.gateway.protoc_gen_openapiv2.options.openapiv2_tag) = {
        description: "ABitOfEverythingService description -- which should not be used in place of the documentation comment!"
        external_docs: {
          url: "https://github.com/grpc-ecosystem/grpc-gateway";
          description: "Find out more about EchoService";
        }
      };

      // Create a new ABitOfEverything
      //
      // This API creates a new ABitOfEverything
      rpc Create(ABitOfEverything) returns (ABitOfEverything) {
        option (google.api.http) = {
          post: "/v1/example/a_bit_of_everything/{float_value}/{double_value}/{int64_value}/separator/{uint64_value}/{int32_value}/{fixed64_value}/{fixed32_value}/{bool_value}/{string_value=strprefix/*}/{uint32_value}/{sfixed32_value}/{sfixed64_value}/{sint32_value}/{sint64_value}/{nonConventionalNameValue}/{enum_value}/{path_enum_value}/{nested_path_enum_value}/{enum_value_annotation}"
        };
      }
      rpc CreateBody(ABitOfEverything) returns (ABitOfEverything) {
        option (google.api.http) = {
          post: "/v1/example/a_bit_of_everything"
          body: "*"
        };
      }
    }
  • OpenAPI v3

    syntax = "proto3";

    package tests.openapiv3annotations.message.v1;

    import "google/api/annotations.proto";
    import "openapiv3/annotations.proto";

    option go_package = "github.com/google/gnostic/apps/protoc-gen-openapi/examples/tests/openapiv3annotations/message/v1;message";

    option (openapi.v3.document) = {
      info: {
        title: "Title from annotation";
        version: "Version from annotation";
        description: "Description from annotation";
        contact: {
          name: "Contact Name";
          url: "https://github.com/google/gnostic";
          email: "gnostic@google.com";
        }
        license: {
          name: "Apache License";
          url: "https://github.com/google/gnostic/blob/master/LICENSE";
        }
      }
      components: {
        security_schemes: {
          additional_properties: [
            {
              name: "BasicAuth";
              value: {
                security_scheme: {
                  type: "http";
                  scheme: "basic";
                }
              }
            }
          ]
        }
      }
    };

    service Messaging1 {
      rpc UpdateMessage(Message) returns(Message) {
        option(google.api.http) = {
            patch: "/v1/messages/{message_id}"
            body: "*"
        };
        option(openapi.v3.operation) = {
            security: [
              {
                additional_properties: [
                  {
                    name: "BasicAuth";
                    value: {
                      value: []
                    }
                  }
                ]
              }
            ]
        };
      }
    }

    service Messaging2 {
      rpc UpdateMessage(Message) returns (Message) {}
    }

    message Message {
      option (openapi.v3.schema) = {
        title: "This is an overridden message schema title";
      };

      int64 id = 1;
      string label = 2 [
        (openapi.v3.property) = {
          title: "this is an overriden field schema title";
          max_length: 255;
        }
      ];
    }

管理生成API

Protobuf生成代码使用的工具是protoc,它是基于插件机制开发的,实际生成代码全靠插件,生成代码的命令如下所示:

  • 生成 go 代码(struct和enum等基础类型)

    protoc --proto_path=. --go_out=paths=source_relative:../ ./*.proto
  • 生成 grpc 服务代码

    protoc --proto_path=. --go-grpc_out=paths=source_relative:../ ./*.proto
  • 生成 rest 服务代码

    protoc --proto_path=. --go-http_out=paths=source_relative:../ ./*.proto
  • 生成 gRPC状态码映射代码

    protoc --proto_path=. --go-errors_out=paths=source_relative:../ ./*.proto
  • 生成 消息参数校验代码

    protoc --proto_path=. --validate_out=paths=source_relative,lang=go:../ ./*.proto
  • 生成 OpenAPI v2 json文档

    protoc --proto_path=. --openapiv2_out=paths=source_relative:../ --openapiv2_opt logtostderr=true --openapiv2_opt json_names_for_fields=true ./*.proto
  • 生成 OpenAPI v3 yaml文档

    protoc --proto_path=. --openapi_out=naming=json=paths=source_relative:../ ./*.proto

插件生成文件一览表

插件名 生成文件名
[protoc-gen-go] XXXXX.pb.go
[protoc-gen-go-grpc] XXXXXX_grpc.pb.go
[protoc-gen-go-http] XXXXXX_http.pb.go
[protoc-gen-go-errors] XXXXXX_errors.pb.go
[protoc-gen-validate] XXXXXX.pb.validate.go
[protoc-gen-openapiv2] XXXXXX.swagger.json
[protoc-gen-openapi] openapi.yaml

这里要提醒一下,细心的你一定会发现,生成OpenAPI文档的参数里面各有一个--openapiv2_opt json_names_for_fields=true--openapi_out=naming=json,这两个参数的作用是一样的,那么它们是做什么用的呢?我们先来看下面这个消息定义:

// NonStandardMessageWithJSONNames maps odd field names to odd JSON names for maximum confusion.
message NonStandardMessageWithJSONNames {
  // Id represents the message identifier.
  string id = 1 [json_name = "ID"];
  int64 Num = 2 [json_name = "Num"];
  int64 line_num = 3 [json_name = "LineNum"];
  string langIdent = 4 [json_name = "langIdent"];
  string STATUS = 5 [json_name = "status"];
  int64 en_GB = 6 [json_name = "En_GB"];
  string no = 7 [json_name = "yes"];

  message Thing {
    message SubThing {
      string sub_value = 1 [json_name = "sub_Value"];
    }
    SubThing subThing = 1 [json_name = "SubThing"];
  }
  Thing thing = 8 [json_name = "Thingy"];
}

你一定发现了json_name这个参数,没错,就是为了它,proto那两个参数就是它的开关。如果,字段定义了json_name参数之后,REST的JSON字段名便会采用json_name所定义的字段名。这是一个非常有用的特性,因为前后端的命名规则不一致是常态,golang用的是驼峰命名法,而前端用蛇形命名法的是很多,这就可以用上了。

实施工程化

好,我们现在已经知道如何去生成API的代码和文档了。但是,这还远远不够。因为我们不可能每次都去手打命令生成代码,这是不科学,不人道的,不现实的。

我们需要工程化,使之可管理。CI/CD、自动化也能够实现。

首先,我们把可用的方法列举出来,然后再一个个的讲解各个方法:

  1. BAT批处理脚本(Windows)或者Shell脚本(非Windows);
  2. Makefile;
  3. go:generate注解;
  4. buf.build。

结论在前:推荐使用buf.build

BAT批处理脚本(Windows)或者Shell脚本(非Windows)

  • BAT批处理脚本

    :: generate go struct code
    protoc --proto_path=. --go_out=paths=source_relative:../ ./*.proto

    :: generate grpc service code
    protoc --proto_path=. --go-grpc_out=paths=source_relative:../ ./*.proto

    :: generate rest service code
    protoc --proto_path=. --go-http_out=paths=source_relative:../ ./*.proto

    :: generate kratos errors code
    protoc --proto_path=. --go-errors_out=paths=source_relative:../ ./*.proto

    :: generate message validator code
    protoc --proto_path=. --validate_out=paths=source_relative,lang=go:../ ./*.proto

    :: generate openapi v2 json doc
    protoc --proto_path=. --openapiv2_out=paths=source_relative:../ --openapiv2_opt logtostderr=true --openapiv2_opt json_names_for_fields=true ./*.proto

    :: generate openapi v3 yaml doc
    protoc --proto_path=. --openapi_out=naming=json=paths=source_relative:../ ./*.proto
  • Shell脚本

    #!/bin/bash

    # generate go struct code
    protoc --proto_path=. --go_out=paths=source_relative:../ ./*.proto

    # generate grpc service code
    protoc --proto_path=. --go-grpc_out=paths=source_relative:../ ./*.proto

    # generate rest service code
    protoc --proto_path=. --go-http_out=paths=source_relative:../ ./*.proto

    # generate kratos errors code
    protoc --proto_path=. --go-errors_out=paths=source_relative:../ ./*.proto

    # generate message validator code
    protoc --proto_path=. --validate_out=paths=source_relative,lang=go:../ ./*.proto

    # generate openapi v2 json doc
    protoc --proto_path=. --openapiv2_out=paths=source_relative:../ --openapiv2_opt logtostderr=true --openapiv2_opt json_names_for_fields=true ./*.proto

    # generate openapi v3 yaml doc
    protoc --proto_path=. --openapi_out=naming=json=paths=source_relative:../ ./*.proto

这个方法除了能用,没有别的好处了。它需要在每一组proto文件的同级目录下都冗余放一对脚本,如果要执行所有的生成脚本,另外还需要写一个脚本来调用生成脚本,维护起来很痛苦。

2. Makefile

Kratos官方layout就是使用的Makefile的方法来生成代码的。

它在根目录下的Makefile文件里:

.PHONY: api
# generate api proto
api:
    protoc --proto_path=./api \
           --proto_path=./third_party \
            --go_out=paths=source_relative:./api \
            --go-http_out=paths=source_relative:./api \
            --go-grpc_out=paths=source_relative:./api \
           --openapi_out=fq_schema_naming=true,default_response=false:. \
           $(API_PROTO_FILES)

.PHONY: conf
# generate config define code
conf:
    protoc --proto_path=. \
           --proto_path=../../../third_party \
           --go_out=paths=source_relative:. \
           ./internal/conf/*.proto

根目录下的Makefile由app\{服务名}\service\Makefile引用,调用者在服务目录app\{服务名}\service\下调用make api执行代码生成。

这个方法很有局限性,掣手掣脚,你只能够依照严格的固定的项目结构来,只要有一些变动就完犊子了。

MonoRepo的项目结构下,因为会有多个Makefile入口,所以没办法一键执行全部的Makefile,必须借助第三方工具,比如Shell脚本。偷懒如我,总觉得很麻烦。

3. go:generate注解

go1.4版本之后,可以通过go generate命令执行一些go:generate注解下的预处理命令,可以拿来生成API代码之用。因为在非Windows系统下,命令如果带通配符,会执行出错,需要加sh -c才行,而Windows系统不存在这样的问题,可以直接执行,所以需要使用go:build注解来区分操作系统,go generate命令会根据操作系统执行相对应的go代码文件。所以,我写了两个go文件:

  • generate_windows.go

    //go:build windows

    // generate go struct code
    //go:generate protoc --proto_path=. --go_out=paths=source_relative:../ ./*.proto

    // generate grpc service code
    //go:generate protoc --proto_path=. --go-grpc_out=paths=source_relative:../ ./*.proto

    // generate rest service code
    //go:generate protoc --proto_path=. --go-http_out=paths=source_relative:../ ./*.proto

    // generate kratos errors code
    //go:generate protoc --proto_path=. --go-errors_out=paths=source_relative:../ ./*.proto

    // generate message validator code
    //go:generate protoc --proto_path=. --validate_out=paths=source_relative,lang=go:../ ./*.proto

    // generate openapi v2 json doc
    //go:generate protoc --proto_path=. --openapiv2_out=paths=source_relative:../ --openapiv2_opt logtostderr=true --openapiv2_opt json_names_for_fields=true ./*.proto

    // generate openapi v3 yaml doc
    //go:generate protoc --proto_path=. --openapi_out=naming=json=paths=source_relative:../ ./*.proto

    package api
  • generate_xnix.go

    //go:build !windows
    // +build !windows

    // generate go struct code
    //go:generate sh -c "protoc --proto_path=. --go_out=paths=source_relative:../ ./*.proto"

    // generate grpc service code
    //go:generate sh -c "protoc --proto_path=. --go-grpc_out=paths=source_relative:../ ./*.proto"

    // generate rest service code
    //go:generate sh -c "protoc --proto_path=. --go-http_out=paths=source_relative:../ ./*.proto"

    // generate kratos errors code
    //go:generate sh -c "protoc --proto_path=. --go-errors_out=paths=source_relative:../ ./*.proto"

    // generate message validator code
    //go:generate sh -c "protoc --proto_path=. --validate_out=paths=source_relative,lang=go:../ ./*.proto"

    // generate openapi v2 json doc
    //go:generate sh -c "protoc --proto_path=. --openapiv2_out=paths=source_relative:../ --openapiv2_opt logtostderr=true --openapiv2_opt json_names_for_fields=true ./*.proto"

    // generate openapi v3 yaml doc
    //go:generate sh -c "protoc --proto_path=. --openapi_out=naming=json=paths=source_relative:../ ./*.proto"

    package api

它可以很好的完成生成代码的任务。主流的IDE(Goland、VSC)都可以很好的支持编辑界面执行注解。

要自动化吧,也能实现,只要在项目根目录执行go generate ./...就能够执行整个项目的go:generate注解。

但是,有一个很大的问题,它需要在每一组proto文件的同级目录下冗余一套go代码,维护起来就比较糟心了。

4. buf.build

buf.build是专门编译管理protobuf API的工具。

它总共有3组配置文件:buf.work.yamlbuf.gen.yamlbuf.yaml

另外,还有一个buf.lock文件,但是它不需要进行人工配置,它是由buf mod update命令所生成。这跟前端的npm、yarn等的lock文件差不多,golang的go.sum也差不多。

它的配置文件不多,也不复杂,维护起来非常方便,支持远程proto插件,支持远程第三方proto。对构建系统Bazel支持很好,对CI/CD系统也支持得很好。它还有很多优秀的特性。

buf.build非常棒,用它,很方便。值得使用,值得推荐。

buf.work.yaml

它一般放在项目的根目录下面,它代表的是一个工作区,通常一个项目也就一个该配置文件。

该配置文件最重要的就是directories配置项,列出了要包含在工作区中的模块的目录。目录路径必须相对于buf.work.yaml,像../external就是一个无效的配置。

version: v1
directories:
  - api
  - third_party
buf.gen.yaml

它一般放在buf.work.yaml的同级目录下面,它主要是定义一些protoc生成的规则和插件配置。

# 配置protoc生成规则
version: v1
managed:
  enabled: false
plugins:
  # generate go struct code
  - name: go
    out: gen/api/go
    opt: paths=source_relative
  # generate grpc service code
  - name: go-grpc
    out: gen/api/go
    opt:
      - paths=source_relative
  # generate rest service code
  - name: go-http
    out: gen/api/go
    opt:
      - paths=source_relative
  # generate kratos errors code
  - name: go-errors
    out: gen/api/go
    opt:
      - paths=source_relative
  # generate message validator code
  - name: validate
    out: gen/api/go
    opt:
      - paths=source_relative
      - lang=go
buf.yaml

它放置的路径,你可以视之为protoc--proto-path参数指向的路径,也就是proto文件里面import的相对路径。

需要注意的是,buf.work.yaml的同级目录必须要放一个该配置文件。

该配置文件的内容通常来说都是下面这个配置,不需要做任何修改,需要修改的情况不多。

version: v1
deps:
breaking:
  use:
    - FILE
lint:
  use:
    - DEFAULT
生成代码

我有开源了一个Kratos的CMS项目kratos-blog,它是一个MonoRepo结构的项目,我们以它的项目结构来做讲解。

下面的目录树,是我化简后的目录树。

.
├── buf.work.yaml
├── buf.gen.yaml
├── buf.yaml
├── buf.lock
├── api
│   ├── admin
│   │   └── service
│   │       └── v1
│   │           └── admin_errors.proto
│   │           └── buf.openapi.gen.yaml
│   │           └── i_user.proto
│   └── buf.yaml
└── third_party
    ├── errors
    │   └── errors.proto
    ├── google
    ├── openapiv3
    ├── protoc-gen-openapiv2
    ├── validate
    └── buf.yaml

大家可以看到,我只在根目录apithird_party放了3个buf.yaml,整体需求的配置文件并不多。

buf.build使用buf generate命令进行构建,调用该命令必须在buf.work.yaml的同级目录下。执行了buf generate命令之后,将会在根目录下产生一个gen/api/go的文件夹,生成的代码都将被放在了这个目录下。

细心的你肯定早就发现了在api/admin/service/v1下面有一个buf.openapi.gen.yaml的配置文件,这是什么配置文件呢?我现在把该配置文件放出来:

# 配置protoc生成规则
version: v1
managed:
  enabled: false
plugins:
  # generate openapi v2 yaml doc
  - name: openapi
    out: gen/api/go/admin/service/v1
    opt:
      - naming=json
      - paths=source_relative

没错,它是为了生成OpenAPI v3文档。我之前尝试了放在根目录下的buf.gen.yaml,但是产生了错误,因为OpenAPI v3文档,它全局只能产生一个openapi.yaml文件。所以,没辙,只能单独对待了。那么,怎么使用这个配置文件呢?还是使用buf generate命令,但是得带参数:

buf generate --path api/admin/service/v1 --template api/admin/service/v1/buf.openapi.gen.yaml

该命令还是在项目根目录下执行。

与前端协同

与前端协同,全靠一点:OpenAPI。前端只要拿到了OpenAPI的文档,他就可以开始上手干活了。

在这里,我只介绍两个工具的使用:

  1. Apifox
  2. pbts

Apifox

我在前面提到的那些支持OpenAPI的工具,随便拿出来一样都很好使。但本文只介绍国产神器Apifox

为什么要推荐它呢?有这么几点让我很爽:

  1. 可以方便的导入导出OpenAPI文档;
  2. 可以不需要配置Mock就可以使用MockServer,大部分的字段其实都不需要格外去配置,需要配置的字段其实只有微乎其微,而且就算是配置起来也很容易,这极大的提高了开发效率;
  3. MockServer支持本地和云端,当团队成员在异地的时候,当我们需要向客户或者领导演示的时候,云端Mock都很好使;
  4. 同时还支持自动化测试。

导入OpenAPI是很简单的,它支持手动和自动,手动就是自己拖动OpenAPI文档进来,一次性导入;自动就是通过url自动导入,它会定时导入,这样接口修改了也不用管了,像不像导弹的射后不管?

手动导入的界面如下:


自动导入的界面如下:


pbts

pbts是protobuf.js提供的一个Protobuf转Typescript的工具。

对于自由惯了的前端程序员来说,这会让他很不解,难受,觉得束手束脚的——都已经有了OpenAPI了,还要这个作甚?

要的就是约束。

这么一个场景,我有一个协议做了修改,字段增删改了,但是,我代码里面依赖这个协议的地方很多,如果没有这个约束,改变了IDE也没有办法感知到,现在有了约束之后,IDE立马就可以感知到,并且提醒给前端程序员,循着这个提示去修改代码就变得很轻松了,不至于让一些隐藏很深的bug隐匿在深处,寻,也寻不到。

pbts的功能其实还很不够,比如,无法把REST的路径导出。比如,生成协议的REST客户端代码。如果有这样一个工具,必将事半功倍。

pbts命令的使用非常简单,就是只能一次处理一个proto,需要写一个脚本才好:

pbts convert -i ./admin.proto -o ts/admin.d.ts

参考资料

目录
相关文章
|
5天前
|
缓存 负载均衡 JavaScript
探索微服务架构下的API网关模式
【10月更文挑战第37天】在微服务架构的海洋中,API网关犹如一座灯塔,指引着服务的航向。它不仅是客户端请求的集散地,更是后端微服务的守门人。本文将深入探讨API网关的设计哲学、核心功能以及它在微服务生态中扮演的角色,同时通过实际代码示例,揭示如何实现一个高效、可靠的API网关。
|
30天前
|
Cloud Native API
微服务引擎 MSE 及云原生 API 网关 2024 年 9 月产品动态
微服务引擎 MSE 及云原生 API 网关 2024 年 9 月产品动态。
|
1月前
|
Java API 数据库
构建RESTful API已经成为现代Web开发的标准做法之一。Spring Boot框架因其简洁的配置、快速的启动特性及丰富的功能集而备受开发者青睐。
【10月更文挑战第11天】本文介绍如何使用Spring Boot构建在线图书管理系统的RESTful API。通过创建Spring Boot项目,定义`Book`实体类、`BookRepository`接口和`BookService`服务类,最后实现`BookController`控制器来处理HTTP请求,展示了从基础环境搭建到API测试的完整过程。
42 4
|
1月前
|
XML JSON API
ServiceStack:不仅仅是一个高性能Web API和微服务框架,更是一站式解决方案——深入解析其多协议支持及简便开发流程,带您体验前所未有的.NET开发效率革命
【10月更文挑战第9天】ServiceStack 是一个高性能的 Web API 和微服务框架,支持 JSON、XML、CSV 等多种数据格式。它简化了 .NET 应用的开发流程,提供了直观的 RESTful 服务构建方式。ServiceStack 支持高并发请求和复杂业务逻辑,安装简单,通过 NuGet 包管理器即可快速集成。示例代码展示了如何创建一个返回当前日期的简单服务,包括定义请求和响应 DTO、实现服务逻辑、配置路由和宿主。ServiceStack 还支持 WebSocket、SignalR 等实时通信协议,具备自动验证、自动过滤器等丰富功能,适合快速搭建高性能、可扩展的服务端应用。
100 3
|
1月前
|
缓存 监控 API
探索微服务架构中的API网关模式
【10月更文挑战第5天】随着微服务架构的兴起,企业纷纷采用这一模式构建复杂应用。在这种架构下,应用被拆分成若干小型、独立的服务,每个服务围绕特定业务功能构建并通过HTTP协议协作。随着服务数量增加,统一管理这些服务间的交互变得至关重要。API网关作为微服务架构的关键组件,承担起路由请求、聚合数据、处理认证与授权等功能。本文通过一个在线零售平台的具体案例,探讨API网关的优势及其实现细节,展示其在简化客户端集成、提升安全性和性能方面的关键作用。
72 2
|
1月前
|
设计模式 API 开发者
探索现代后端开发:微服务架构与API设计
【10月更文挑战第6天】探索现代后端开发:微服务架构与API设计
|
4天前
|
负载均衡 监控 API
dotnet微服务之API网关Ocelot
Ocelot 是一个基于 .NET 的 API 网关,适用于微服务架构。本文介绍了如何创建一个 Web API 项目并使用 Ocelot 进行 API 请求路由、负载均衡等。通过配置 `ocelot.json` 和修改 `Program.cs`,实现对 `GoodApi` 和 `OrderApi` 两个项目的路由管理。最终,通过访问 `https://localhost:7122/good/Hello` 和 `https://localhost:7122/order/Hello` 验证配置成功。
14 1
dotnet微服务之API网关Ocelot
|
8天前
|
API PHP 数据库
PHP中哪个框架最适合做API?
在数字化时代,API作为软件应用间通信的桥梁至关重要。本文探讨了PHP中适合API开发的主流框架,包括Laravel、Symfony、Lumen、Slim、Yii和Phalcon,分析了它们的特点和优势,帮助开发者选择合适的框架,提高开发效率、保证接口稳定性和安全性。
25 3
|
7天前
|
运维 Cloud Native 应用服务中间件
阿里云微服务引擎 MSE 及 云原生 API 网关 2024 年 10 月产品动态
阿里云微服务引擎 MSE 面向业界主流开源微服务项目, 提供注册配置中心和分布式协调(原生支持 Nacos/ZooKeeper/Eureka )、云原生网关(原生支持Higress/Nginx/Envoy,遵循Ingress标准)、微服务治理(原生支持 Spring Cloud/Dubbo/Sentinel,遵循 OpenSergo 服务治理规范)能力。API 网关 (API Gateway),提供 APl 托管服务,覆盖设计、开发、测试、发布、售卖、运维监测、安全管控、下线等 API 生命周期阶段。帮助您快速构建以 API 为核心的系统架构.满足新技术引入、系统集成、业务中台等诸多场景需要
|
12天前
|
监控 安全 应用服务中间件
微服务架构下的API网关设计策略与实践####
本文深入探讨了在微服务架构下,API网关作为系统统一入口点的设计策略、实现细节及其在实际应用中的最佳实践。不同于传统的摘要概述,本部分将直接以一段精简的代码示例作为引子,展示一个基于NGINX的简单API网关配置片段,随后引出文章的核心内容,旨在通过具体实例激发读者兴趣,快速理解API网关在微服务架构中的关键作用及实现方式。 ```nginx server { listen 80; server_name api.example.com; location / { proxy_pass http://backend_service:5000;
