本文介绍基于ArcMap软件，绘制论文中研究区域示意图、概况图等的方法。
最近需要绘制与地学有关论文、文献中的研究区域概况图。对于这一类图片，我个人比较喜欢基于ArcMap与PPT结合的方式来绘制，具体操作如下。
当然，首先这里要提一句：大家一定需要注意，绘制我国相关的地图时（尤其是论文中我国的地图），一定注意南海诸岛、十段线、藏南、阿克赛钦等细节部分。

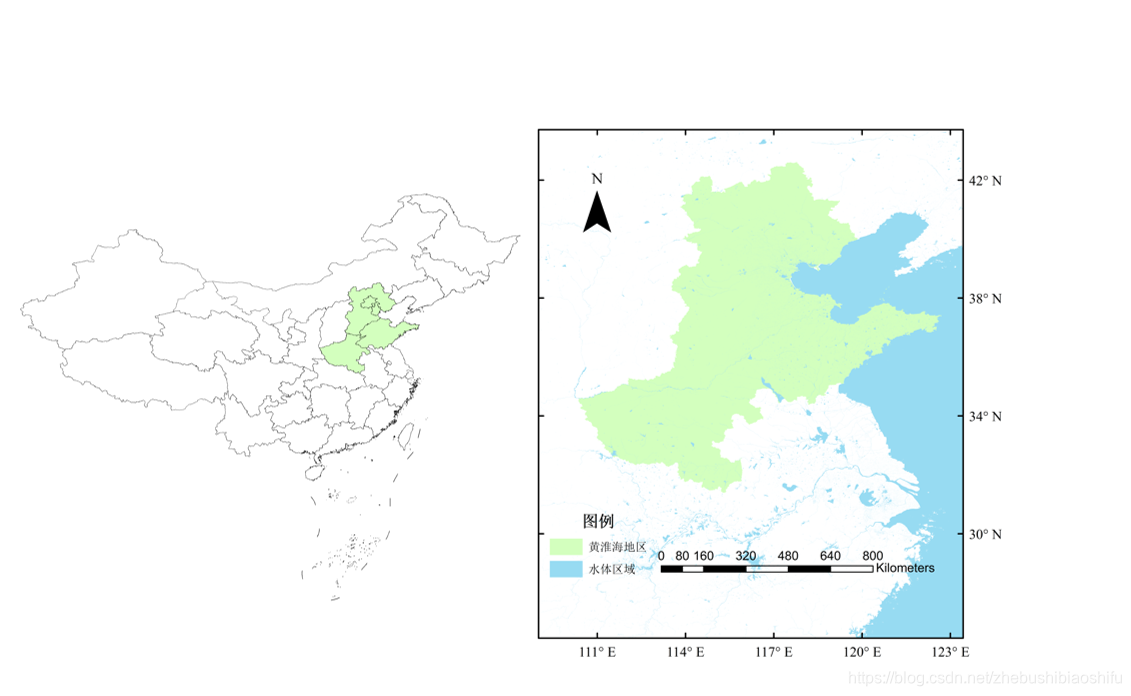

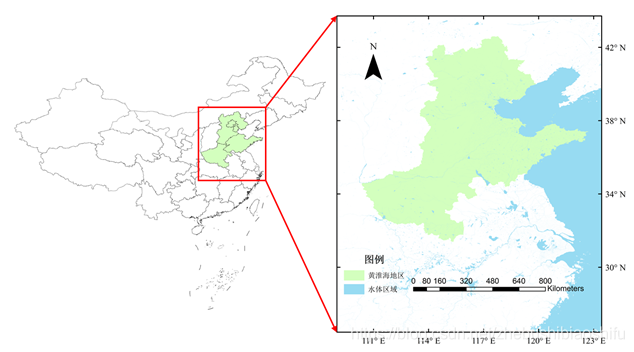

先来看看成果图：

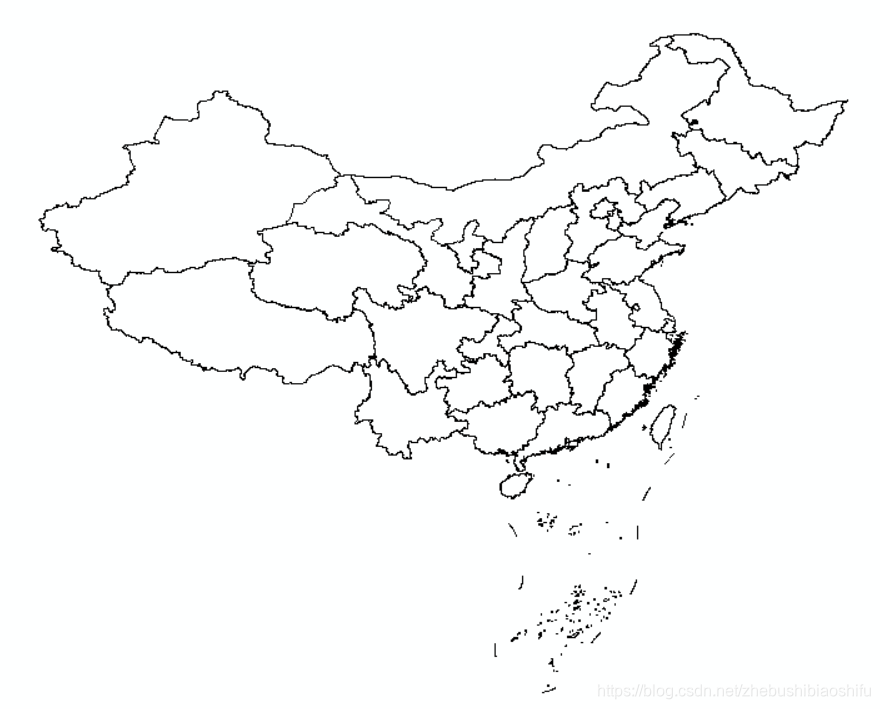

话不多说，开始绘制，首先我们先做副图。在ArcMap中导入全国矢量图层（包括南海诸岛），并修改地图符号系统。随后，导入十段线。

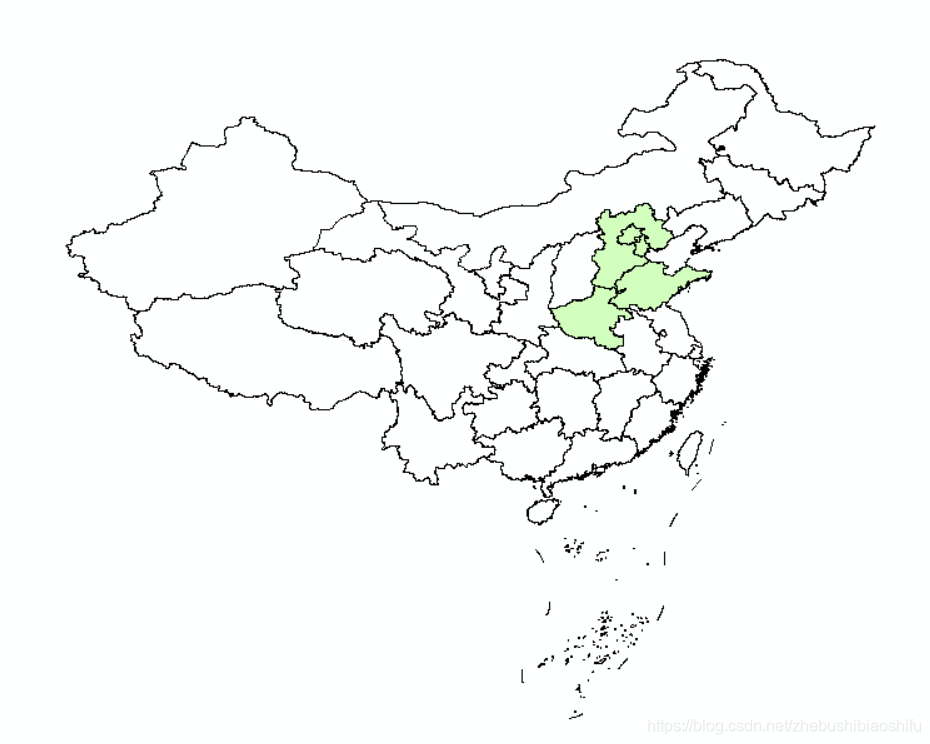

接下来，导入本文研究区域，同时修改符号系统。

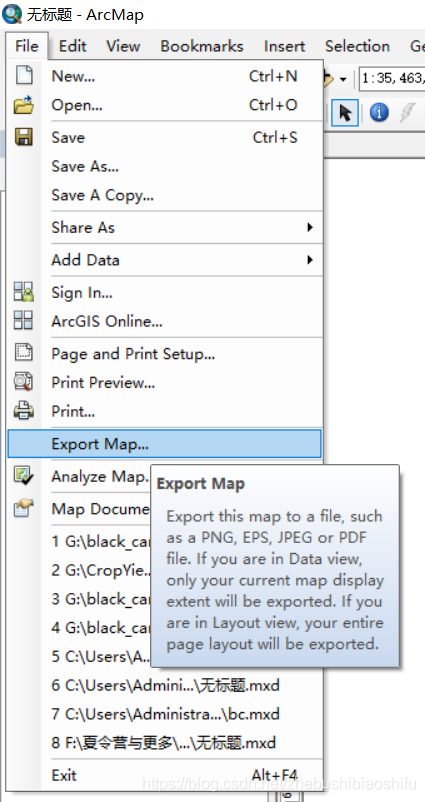

完成后，我们切换到“Layout View”这一视图，调整好范围和大小，用如下方法导出地图即可。因为是副图，暂时不需要调整地图要素、地图边框等内容。

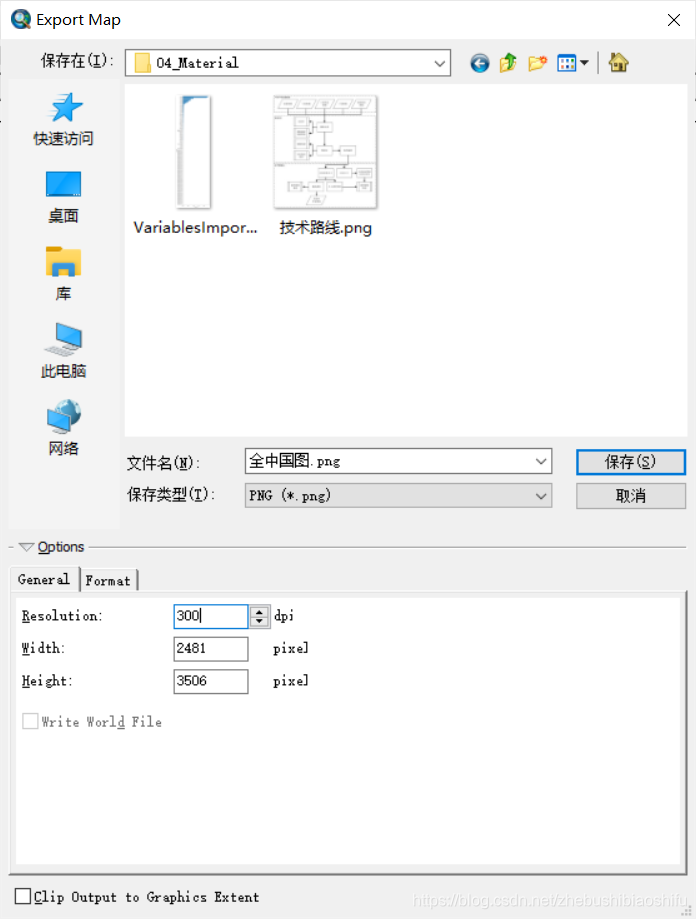

设置输出属性。
随后，新建一个PPT文件，并将上述新生成的图片导入到PPT中。

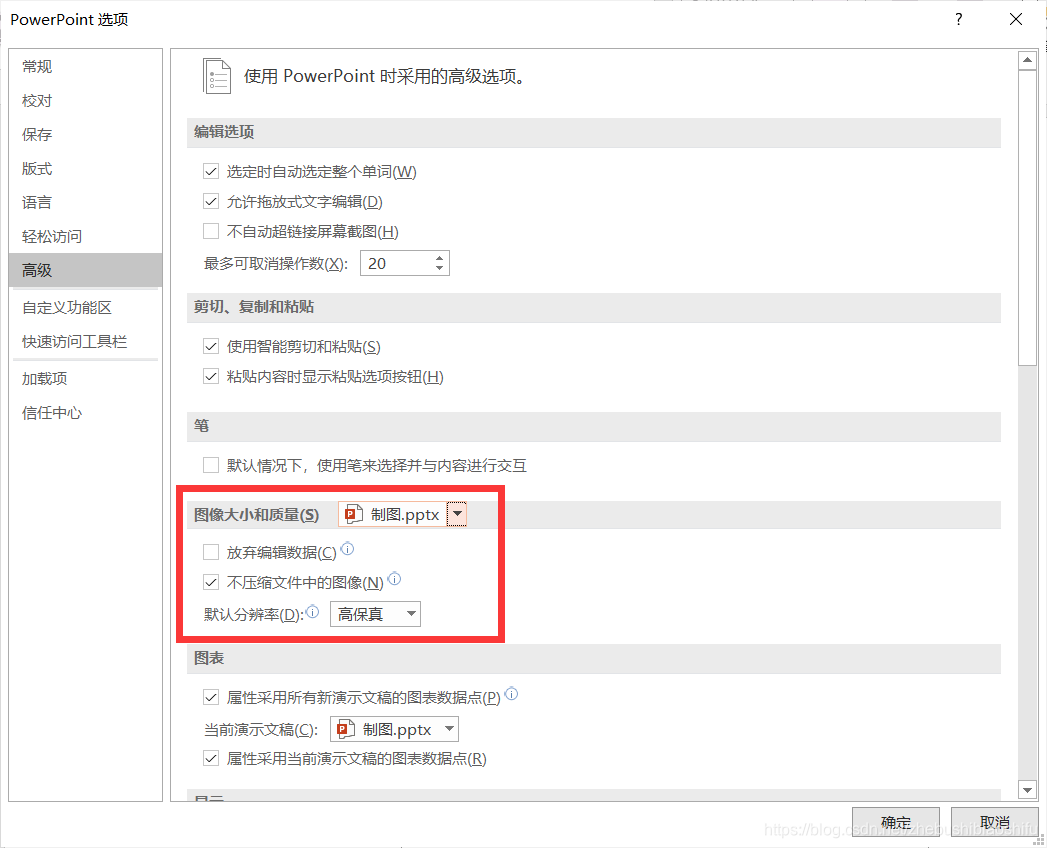

如果PPT中图片不清楚，可以按照如下方式设置一下PPT文件内图片的压缩选项。
接下来，我们进行主图的绘制。导入研究区域与水体等相关图层，并配置符号系统。

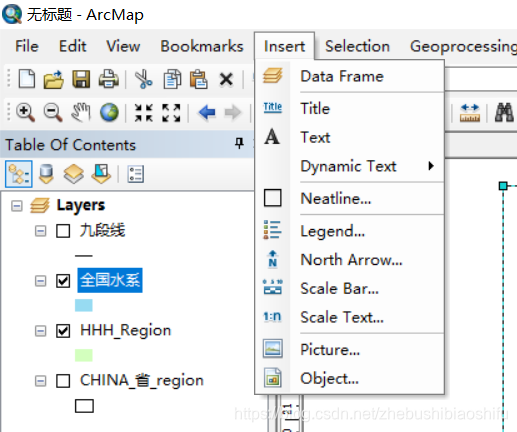

导入指北针、比例尺、图例等。

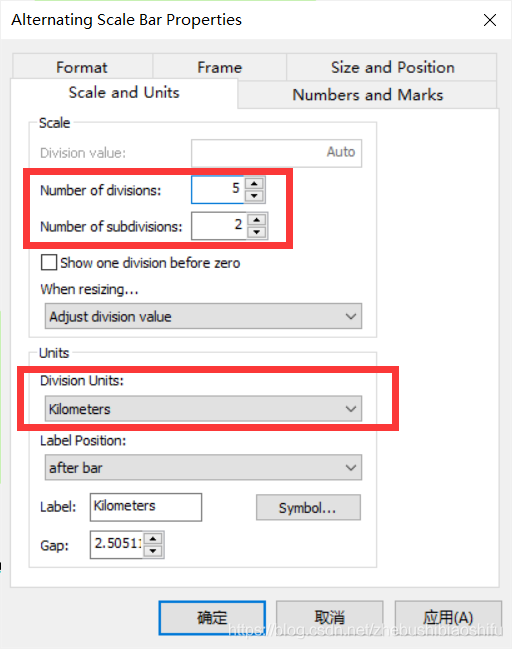

我的比例尺属性设置情况如下。

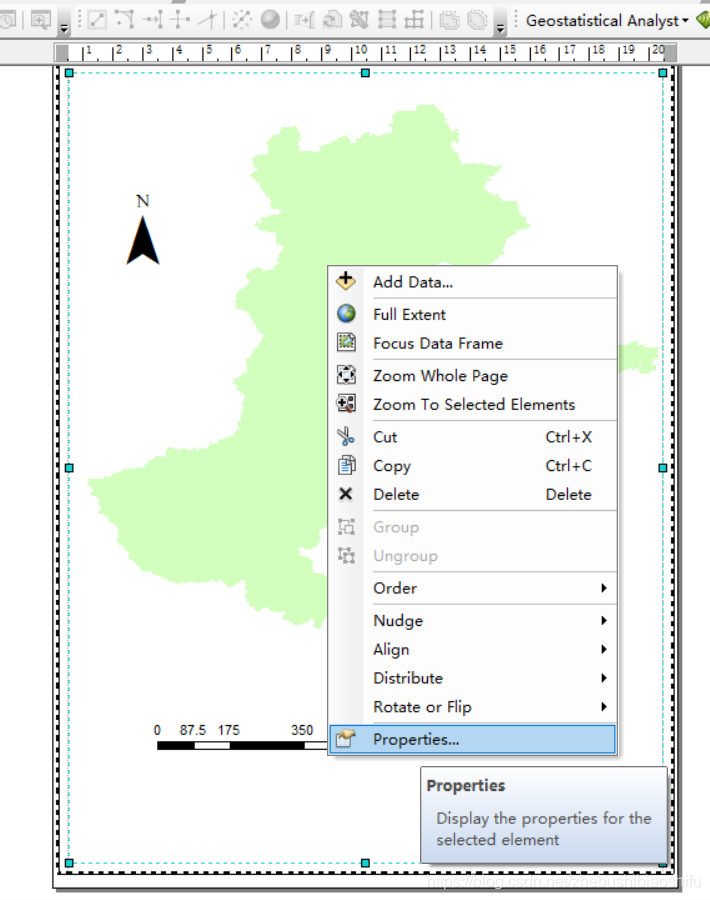

接下来，我们需要设置图片边框上的格网。在研究区域图层上右键，选择属性。

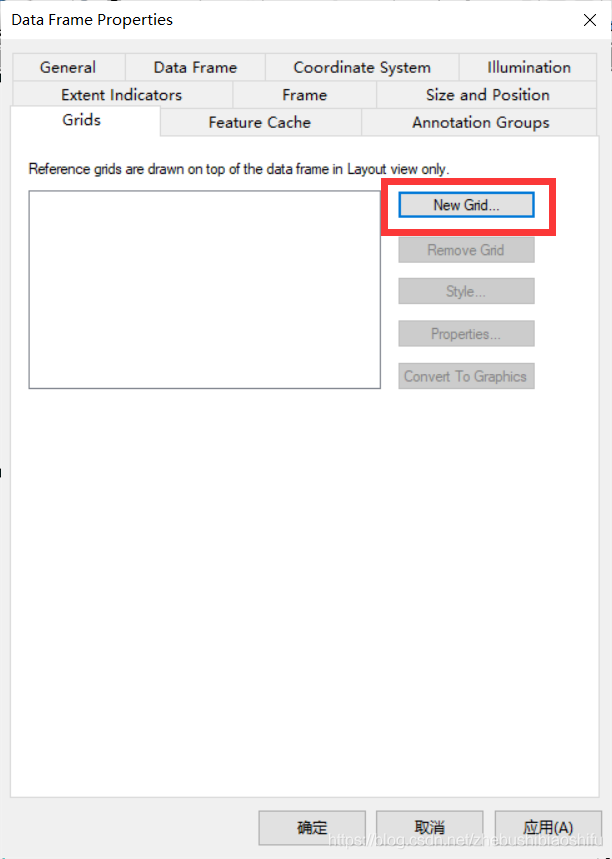

选择“New Grid”。

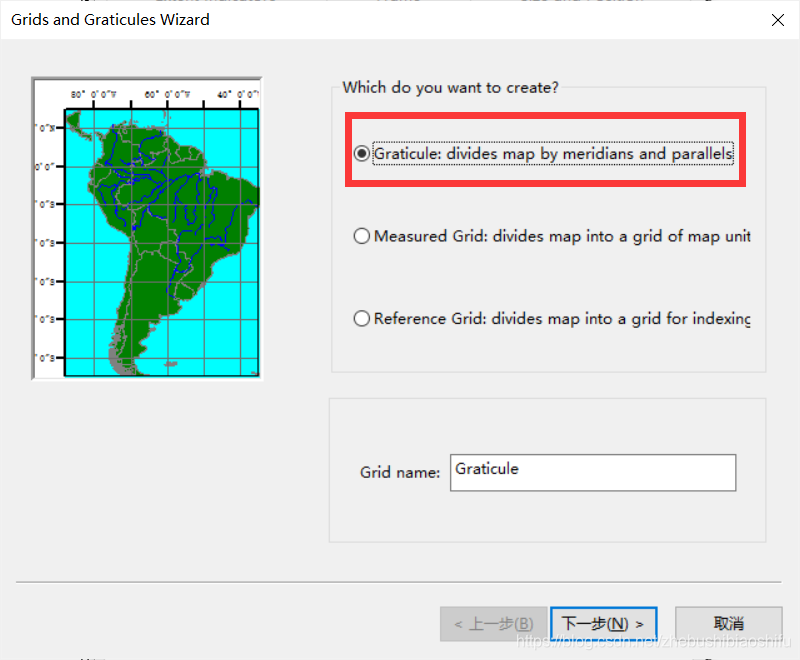

我们选择第一个即可。

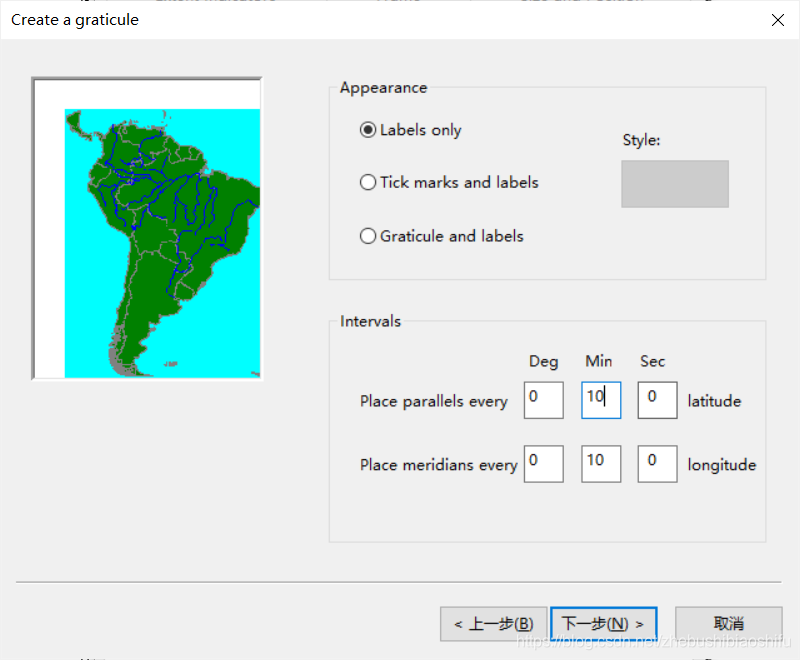

这里先大概设置一个间隔就好，反正后期可以调整。

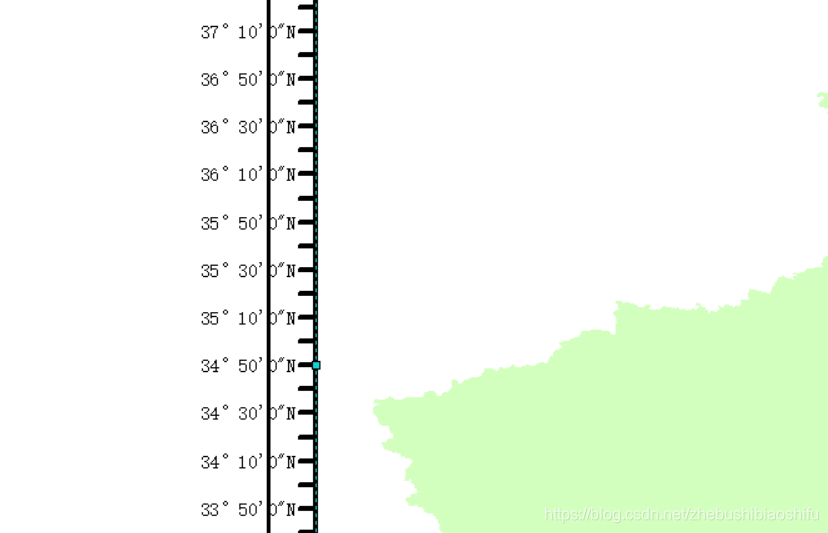

完成后我们可以看到，图片边框格网有点密集，不美观。

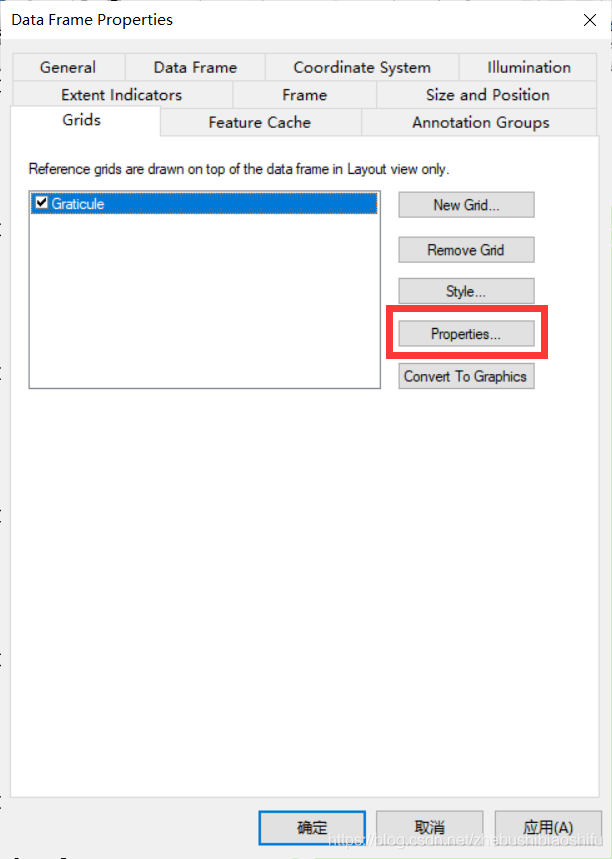

我们就在属性界面，选择“Properties”。

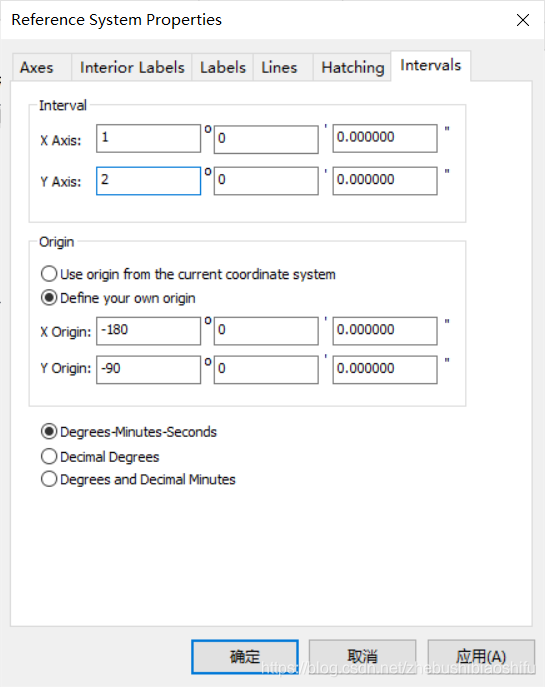

选择“Intervals”，配置合适的经纬度间隔即可。

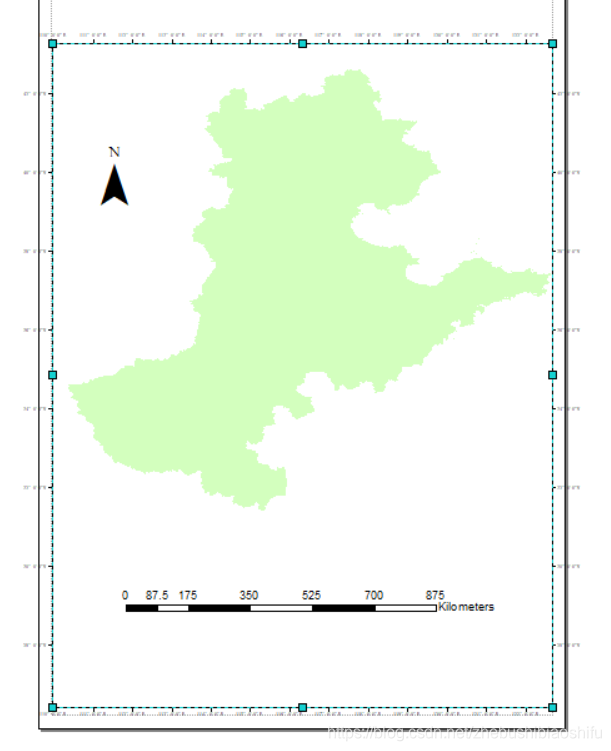

此时可以看到，间隔已经修改完毕，但是字号很小。

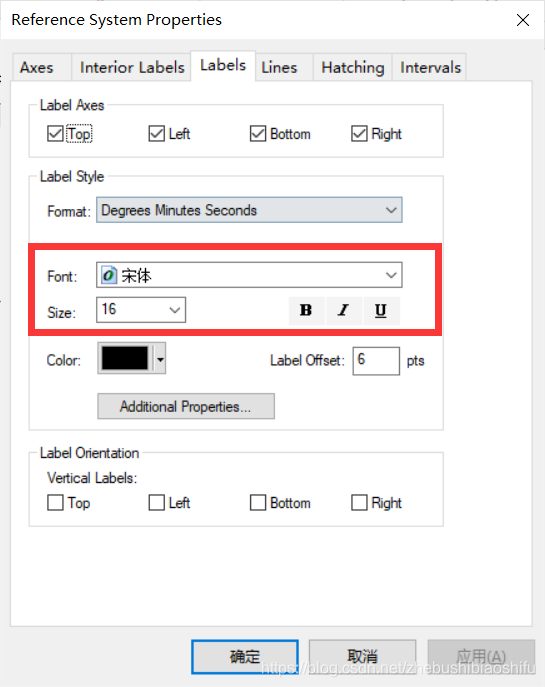

在以下界面可以修改字体、字号。

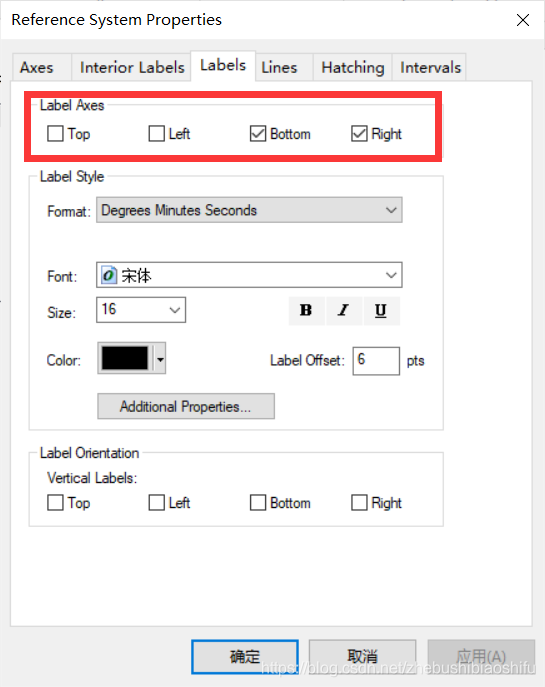

然后在以下界面，修改经纬度格网符号出现的区域；因为不用一幅图的四个边框都带着经纬度，会显得比较臃肿，选择其中的两条边即可。

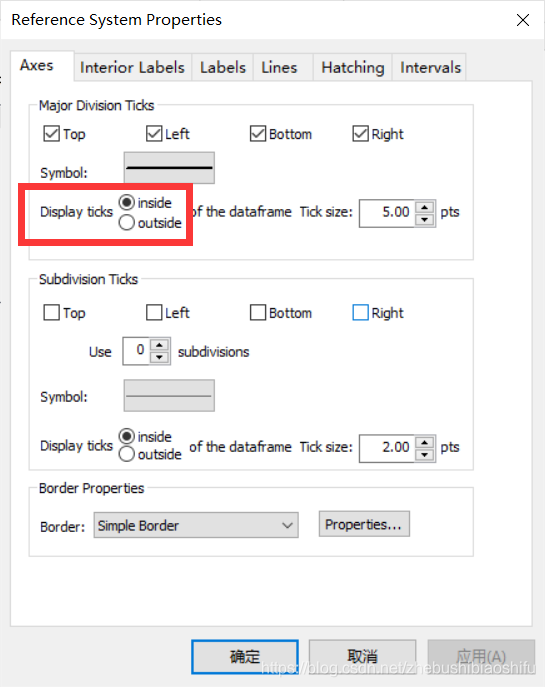

为了美观，将格网伸出的那一条线朝向图片内部。

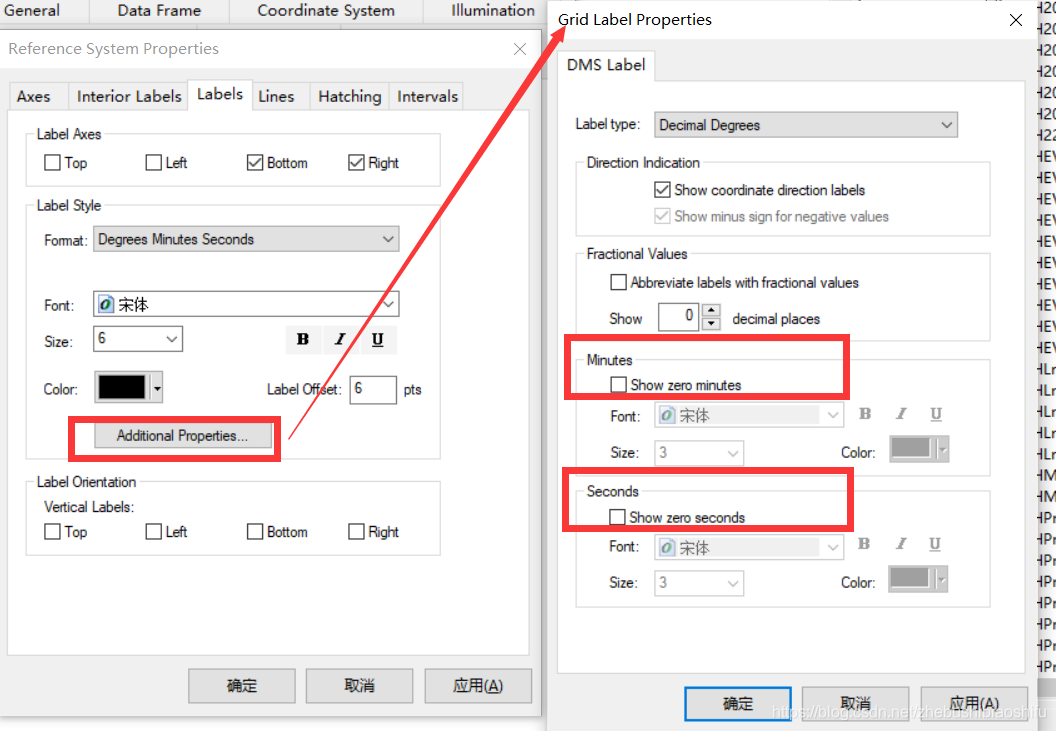

随后，由于我的研究区域比较大，经纬度的度数变化很大，没有必要再看分、秒的数据，因此直接选择不显示为0的分、秒数据。

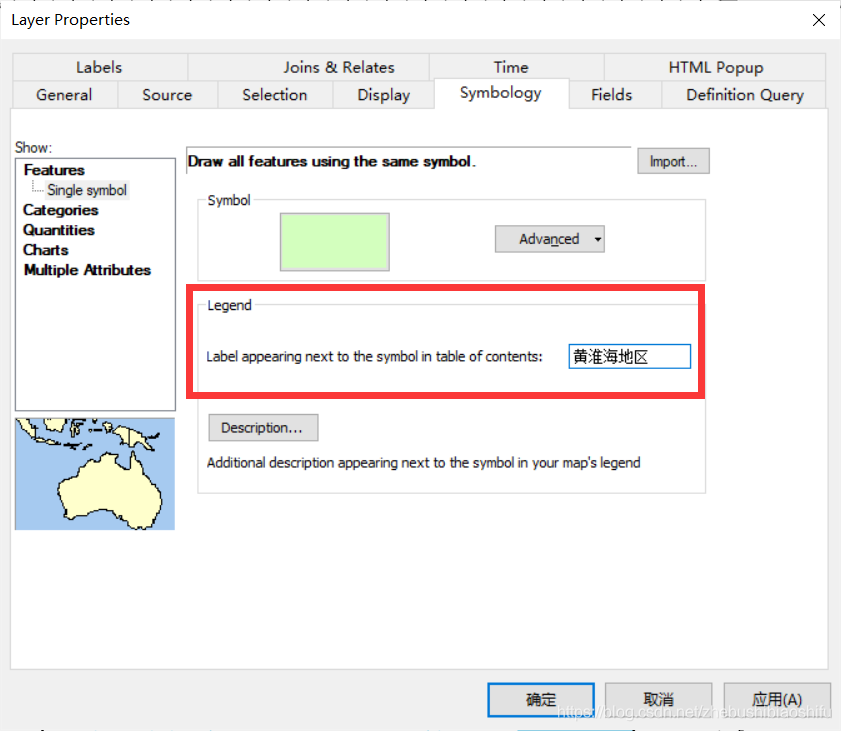

此外，添加图例时，可以直接在图层属性中修改图例框中该图层所显示的内容。

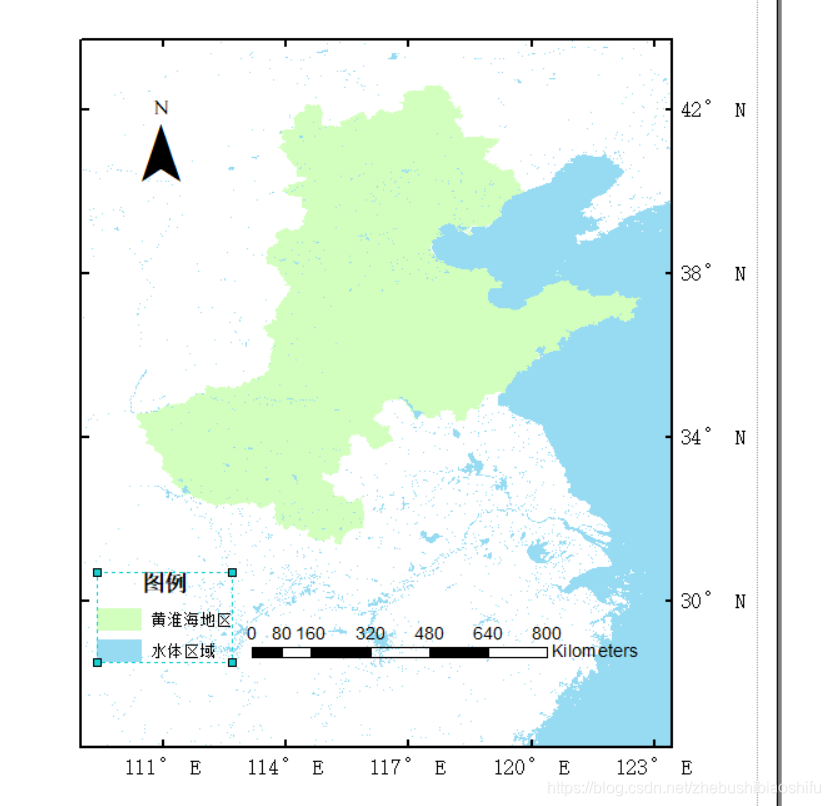

最终成图如下：
然后将其导出即可。主图的dpi可以设置稍微大一点，分辨率高一些。然后将新生成的图同样导入到PPT中。

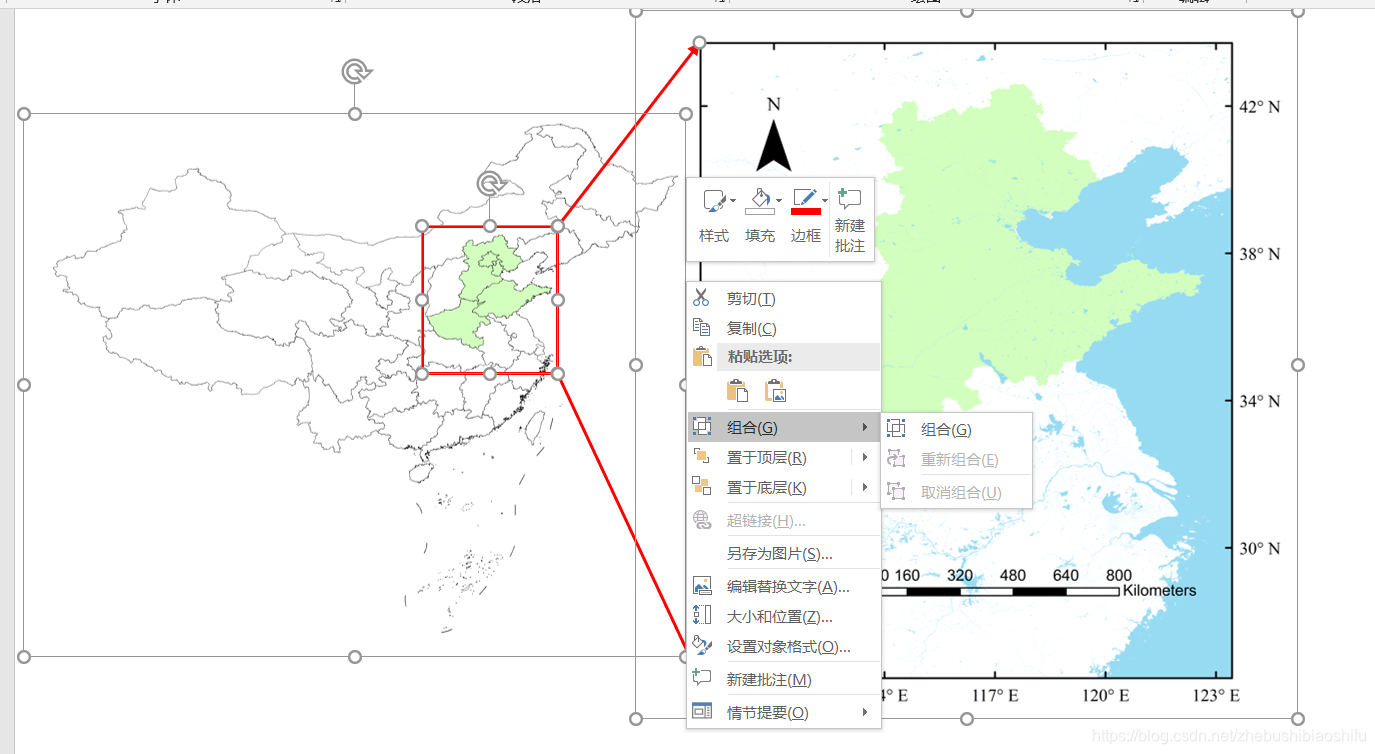

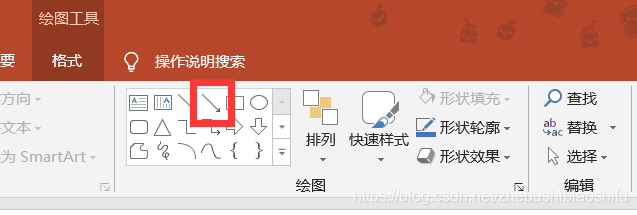

随后，我们用箭头来显示主图与副图的关系。
如下所示。
我们还可以用矩形工具来在副图中框选研究区域，显得更加直观。
最后，将PPT中全部内容全选并组合，后期导出或复制成为图片格式即可。
