2.1　3D建模软件
玩转3D打印
目前市场上有很多3D建模软件，其中包括SketchUp、Blender等开源的3D建模产品，以及CAD、3DMax、maya等商业软件。它们专注于不同的领域，例如CAD主要应用于工业设计，而maya则主要应用于动画、影视方面。在这里，我们介绍几款有代表性的开源软件（SketchUp、AutoQ3D Community、FreeCAD），包括使用这几款软件建模的方法。

2.1.1　开源3D建模软件推荐
本小节为大家推荐几款常用的3D建模软件，它们有各自不同的侧重点，实际使用时可以根据不同的模型选择。

1．SketchUp
SketchUp是一套直接面向设计方案创作过程的设计工具，其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要，它使得设计师可以直接在电脑上进行十分直观的构思，是3D建筑设计方案创作的优秀工具。SketchUp是一款很适合于设计师使用的软件，因为它的操作不会成为障碍，可以专注于设计本身。SketchUp于2006年被谷歌收购。

软件的界面简洁，如图2-1所示，易学易用，命令极少，避免了其他类似设计软件操作复杂的缺陷，比较适合初学者。在设计过程的任何阶段都能生成直观的三维成品，甚至可以模拟手绘草图的效果，几乎可以达到“所见即所得”的境界。

目前开源的最新版本是SketchUp Make，被描述为“供业余爱好者、儿童以及热情的设计师使用”。SketchUp还有相应的商业版，目前最新的商业版是SketchUp Pro 2013。支持Windows和MacOS操作系统。

SketchUp的下载地址：www.sketchup.com/download

2．AutoQ3D Community

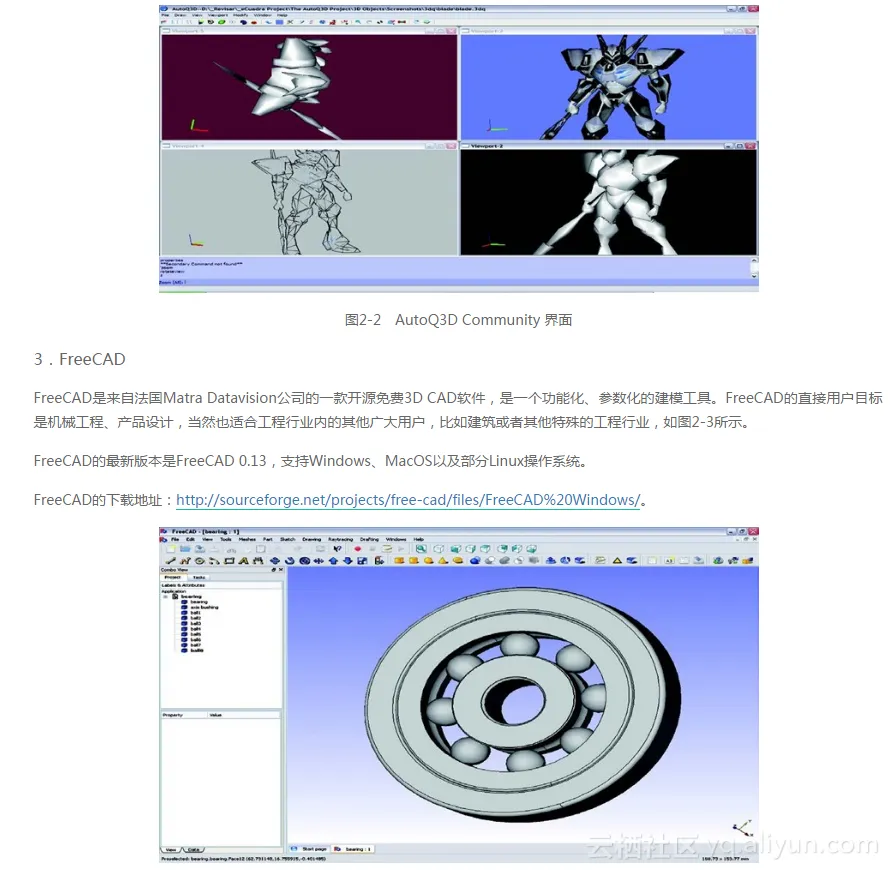

AutoQ3D Community是一种简单的轻量级3D模型编辑工具，能够利用你电脑显卡的全部处理资源，快速形成原型的3D设计。其界面非常直观，易于使用。如图2-2所示。AutoQ3D Community目前最新版本是AutoQ3D Community 1.4.0，支持Windows、MacOS以及Linux操作系统。

AutoQ3D Community的下载地址：http://autoq3d.softpedia.com/。

4．Blender

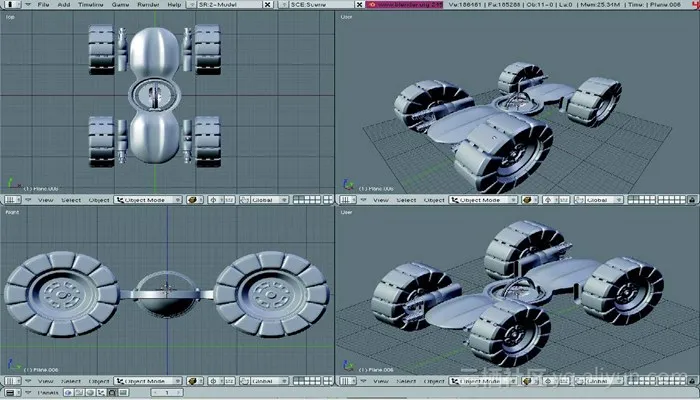

Blender是最受欢迎的免费开源3D模型制作软件套装。跨平台支持所有的主要操作系统。功能非常强大，但是上手比较难；一旦学会了，用起来就会非常方便，如图2-4所示。

Blender目前最新版本是blender 2.67b，支持Windows、MacOS及大部分Linux操作系统。

Blender下载地址：http://www.blender.org/download/get-blender/。

5．Sculptris

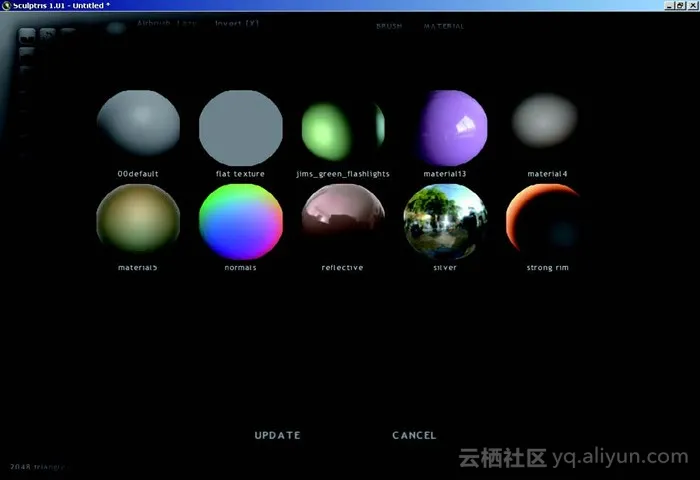

Sculptris是款免费的3D雕刻软件，小巧却强大。用户可以像玩橡皮泥一样，拉、捏、推、扭等做一切可以对橡皮泥做的事，如图2-5所示。

Sculptris最新版本是Sculptris 1.02，支持Windows和MacOS操作系统。

Sculptris下载地址：http://pixologic.com/sculptris/。

2.1.2　SketchUp建模
1．安装
首先从http://www.sketchup.com/download下载SketchUp的安装文件，下载之前，会要求你填写电子邮箱并且选择操作系统。

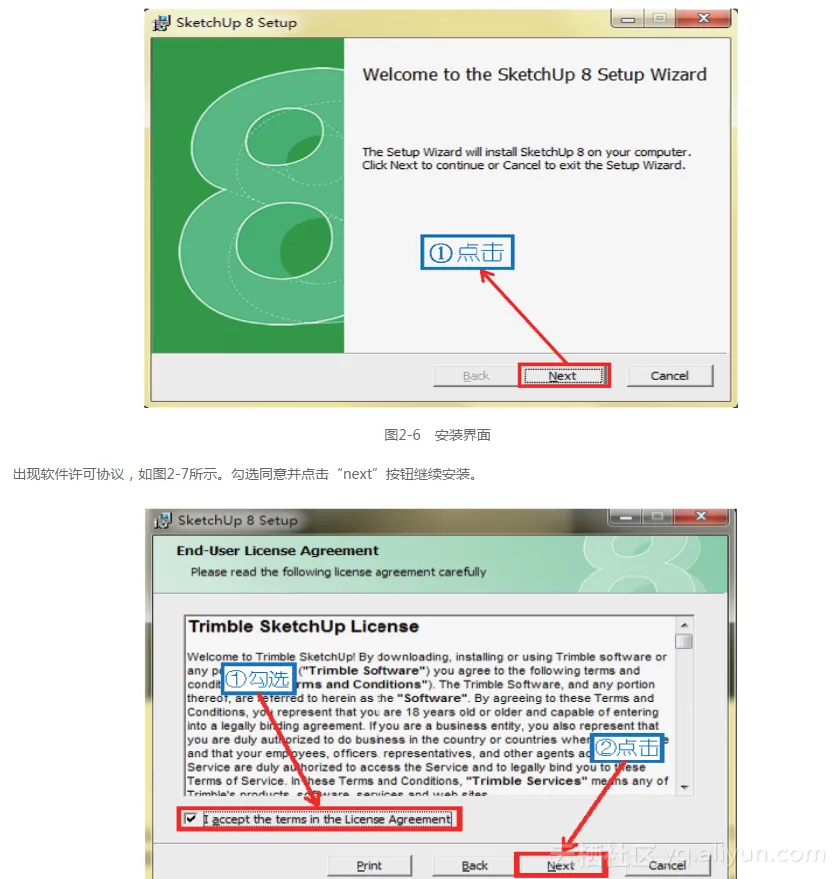

在Windows下双击安装文件弹出安装界面，如图2-6所示。点击“next”按钮继续安装。

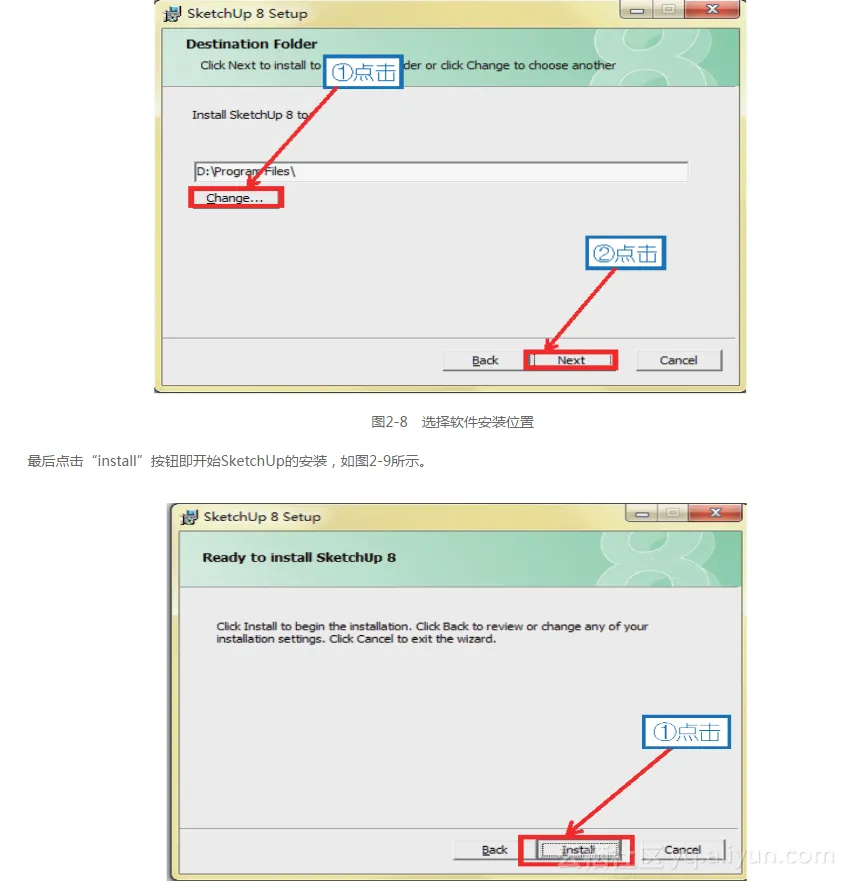

选择软件安装位置，如图2-8所示。点击“change”按钮选择SketchUp的安装位置，然后点击“next”按钮继续安装。

安装完成后，桌面上会出现SketchUp的快捷方式。接下来，就可以随心所欲的使用SketchUp构建你自己的3D模型了。

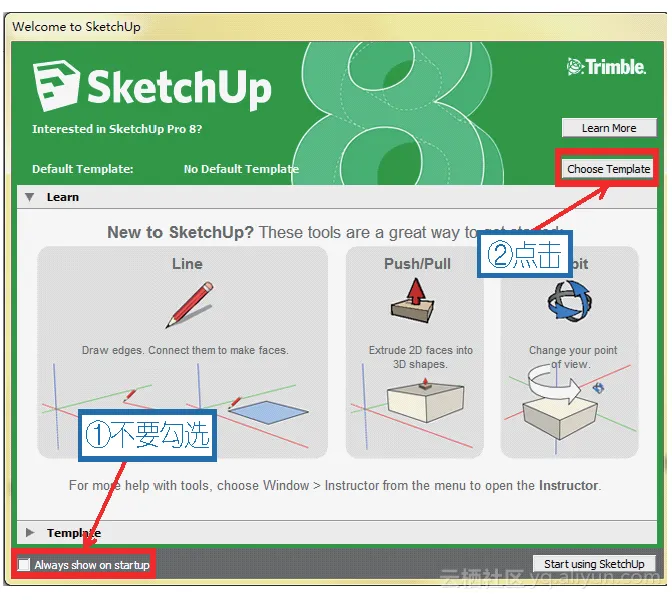

打开SketchUp，看到SketchUp欢迎界面，如图2-10所示。如果希望以后打开SketchUp时不再出现欢迎界面，不要勾选左下角的“Always show on startup”。

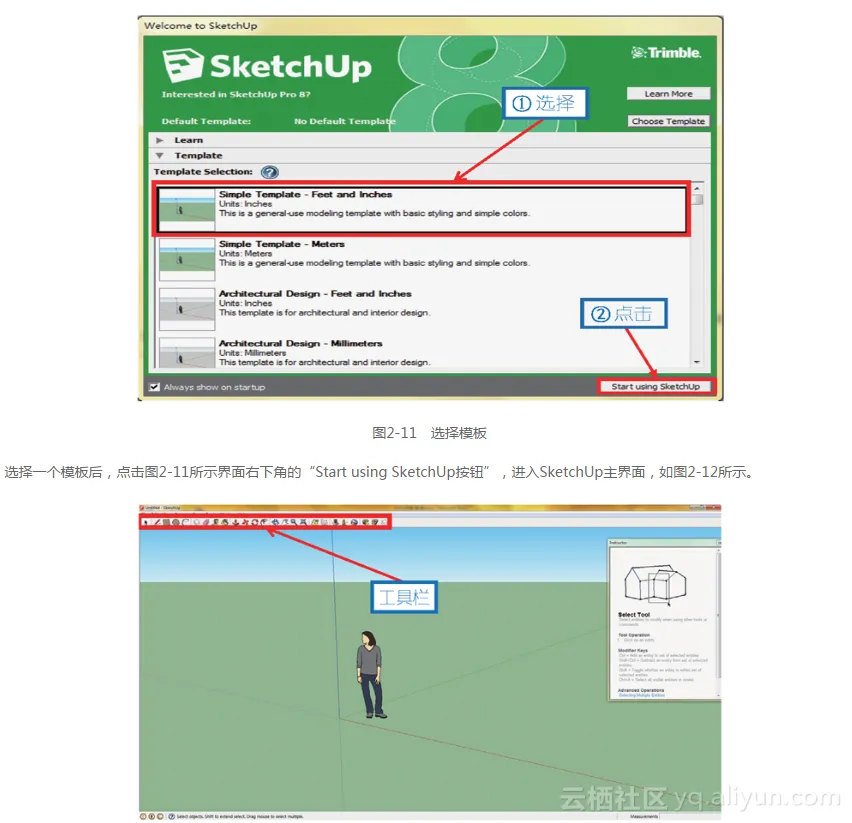

在开始使用SketchUp之前，还需要选择一个模板，点击欢迎界面右上角的“Choose Template”按钮，然后从给出的模板列表（如图2-11所示）选择一个需要的模板。第一个是最简单、最常用的模板。

2．构建模型
SketchUp的功能非常强大，小到一个茶杯，大到一个建筑模型，都可以用SketchUp描绘出来。下面就让我们一起看看怎样用SketchUp绘制一个圆柱体吧！

（1） 显示工具栏

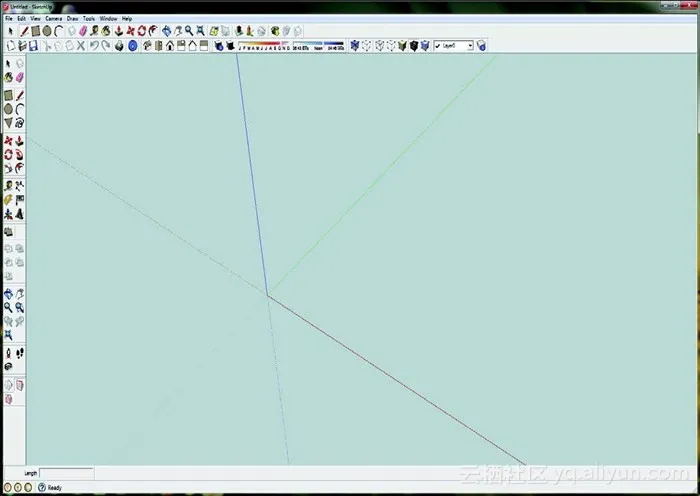

第一次打开SketchUp时，只有一些简单的工具排列在菜单栏下面，如图2-12所示。为了更方便的制作3D模型，我们可以把一些常用的工具放在工具栏中。

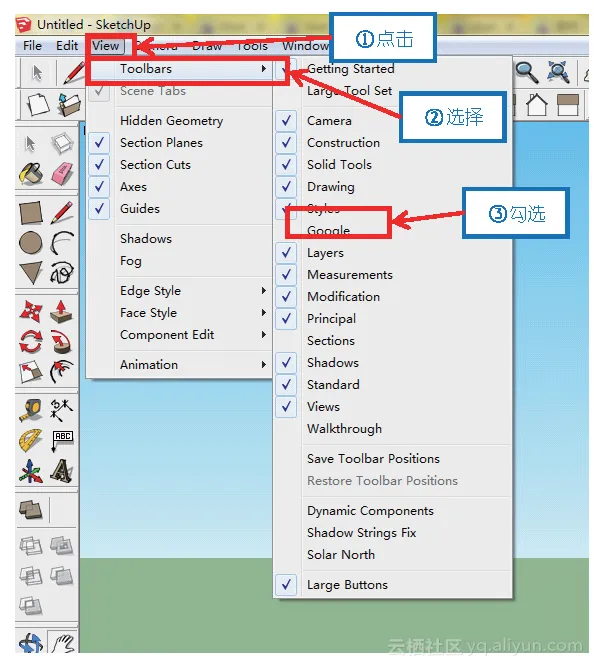

首先，在菜单栏选择“View”→“ToolBars”，然后在右边弹出的列表中勾选常用的工具，如图2-13所示。

（2） 设置单位

在默认情况下，SketchUp是以美制英寸为单位的，这就需要将系统单位改为我国规范中的要求——公制毫米，精度为0.0mm。具体操作如下：

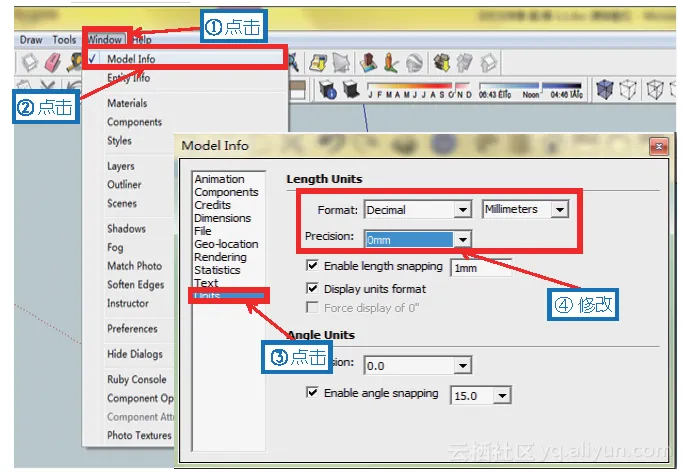

在菜单栏选择“Window” → “Model Info”，弹出一个关于模型信息的对话框， 在模型信息对话框的左侧选择“Unit”选项，右边出现关于长度单位和角度单位的信息，如图2-14所示。

在长度单位区域，将“Format”改为“Decimal”（十进制），并以“Millimeters”（毫米）为最小单位，“Precision”改为0mm。

提示：角度单位不用设置，国内与国外统一使用“度”为单位。

（3） 开始绘制模型

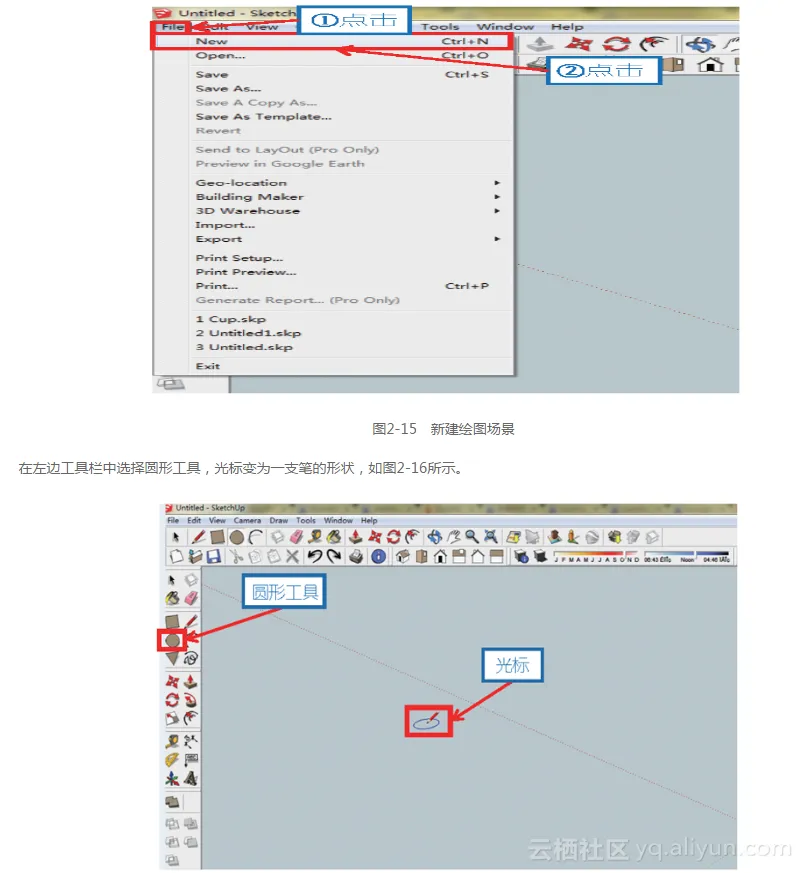

首先在菜单栏选择“File”→ “New”，打开一个新的绘图场景，如图2-15所示。

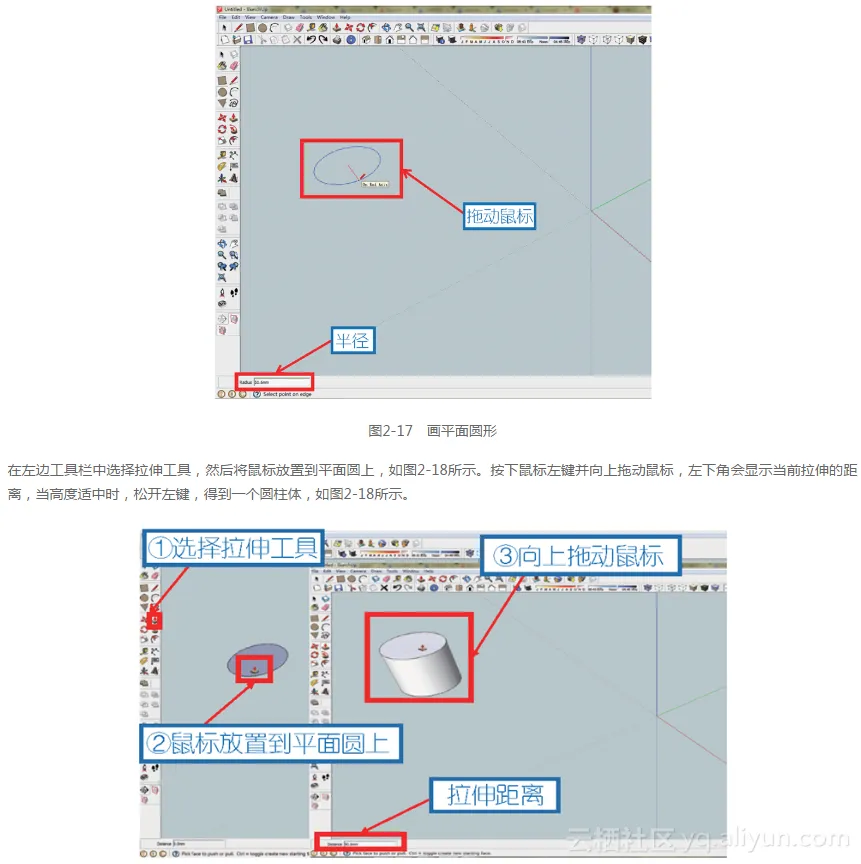

（4） 导出模型

将绘制好的圆柱体导出为3D模型，为后续的打印做好准备。

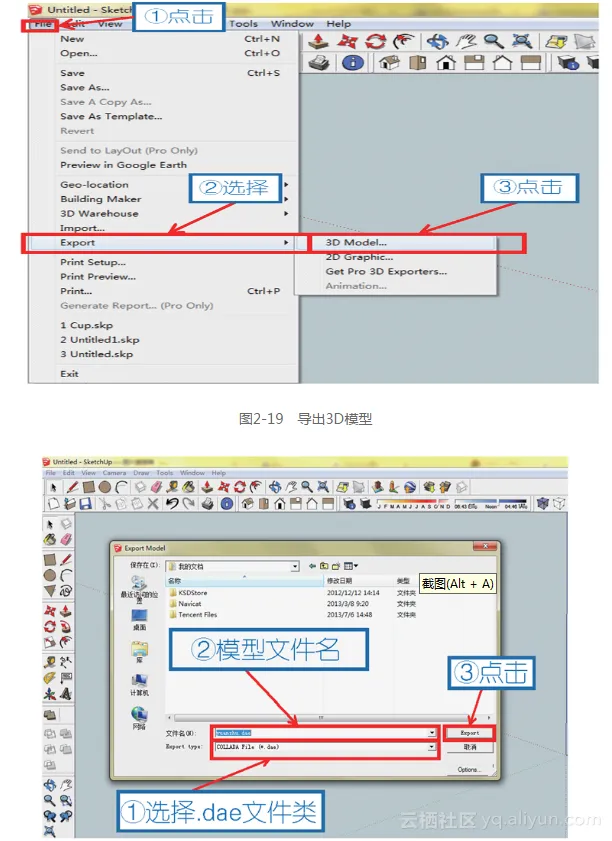

首先在菜单栏选择“File”→“Export”→ “3D Model…”，如图2-19所示。之后弹出模型导出窗口，选择模型后缀类型为.dae，输入模型文件名称，选择保存位置，最后点击“Export”按钮导出模型，如图2-20所示。
